Castle Acoustics Howard S2 repair and restoration

Ну вот, сподобился.
Топовая на своё время акустика одного из моих любимых брэндов. Пришла в начале 90-х на смену вот этим https://www.ukaudiomart.com/details/649 ... s/1298116/ Розничная цена колебалась и зависила от года выпуска и отделки. У нас продавалась по каталогу 1997 года за 1700$ за стандартную отделку. Люксовая была баксов на 150-200 дороже.
Два бумажных диффузора 150мм по подвесу, покрытых какой то липкой мастикой, типа ламината. Липкой до сих пор! Тканевые колпачки и резиновый подвес. Пищалки алюминиевые Vifa D25AG-05. Акустическое оформление - аццкий адъ. В смысле четвертьволновая труба с тремя зависимыми объёмами, нагруженными на щелевой, регулируемый по зазору порт. Смесь трубы Войта и фазика. Терминалы WBT, фильтр типа аудиофильский.
Пришли ко мне со значительным дисконтом, под реставрацию, с коцками по корпусу, локальной потерей шпона и одной смятой пищалкой. Пищалку заказал сразу, нашлась всего одна в РФ, как нарочно

. Но и смятую тоже хочу выправить. По сравнению с Кэсл Стирлинг - Давид и Голиаф

План работ:
1. Разборка
2. Проверка динамиков, ЦШ, подводящих, очистка, возможный мелкий ремонт
3. Замена одной Вифы
4. Реставрация корпусов, локальная фанеровка, шпатлёвка, мебельный ремонтный воск, реставратор и полировка
5. Сборка

Ну, а пока фотки:

Вложения:

001.jpg [ 252.51 КБ | Просмотров: 1738 ]

002.jpg [ 184.27 КБ | Просмотров: 1738 ]

003.jpg [ 219.27 КБ | Просмотров: 1738 ]

004.jpg [ 211.5 КБ | Просмотров: 1738 ]

005.jpg [ 413.88 КБ | Просмотров: 1738 ]

006.jpg [ 501 КБ | Просмотров: 1738 ]

007.jpg [ 564.76 КБ | Просмотров: 1738 ]

008.jpg [ 243.58 КБ | Просмотров: 1738 ]

009.jpg [ 167.84 КБ | Просмотров: 1738 ]

Автор:	гаррик [ 19 фев 2022, 20:20 ]
Заголовок сообщения:	Castle Acoustics Howard S2
Завидую по белому . Этот волнительный момент ожидания первого включения .

Автор:	TOYK [ 19 фев 2022, 20:38 ]
Заголовок сообщения:	Castle Acoustics Howard S2

Автор:

operator [ 19 фев 2022, 21:08 ]

Заголовок сообщения:

Castle Acoustics Howard S2

гаррик писал(а):

Этот волнительный момент ожидания первого включения .

До этого момента еще долго.
Начал разбирать. Литая рама, мощный магнит. Заглянул внутрь - кроссовер там внушительный. На фото только его часть. На конденсатор положил монету для масштаба

Вложения:

001.jpg [ 201.74 КБ | Просмотров: 1712 ]

002.jpg [ 169.61 КБ | Просмотров: 1712 ]

003.jpg [ 254.55 КБ | Просмотров: 1712 ]

Автор:	AgNz [ 19 фев 2022, 21:13 ]
Заголовок сообщения:	Castle Acoustics Howard S2
красивое..)

Автор:	atthegate1976 [ 19 фев 2022, 21:26 ]
Заголовок сообщения:	Castle Acoustics Howard S2
Анатоличь, ну не томи. Давай уже рассказывай- небо на землю упало при включении?

Автор:	operator [ 19 фев 2022, 21:27 ]
Заголовок сообщения:	Castle Acoustics Howard S2
Я не включал. Сначала полная ревизия и замена пищика. Кремень, мля!

Автор:	atthegate1976 [ 19 фев 2022, 21:29 ]
Заголовок сообщения:	Castle Acoustics Howard S2
суров

Автор:

operator [ 19 фев 2022, 22:02 ]

Заголовок сообщения:

Castle Acoustics Howard S2

Хочу объяснить, почему сразу не запустил. У старых Кэслов есть свои болячки. Одна из них - пересыхающий клей, которым клеят ЦШ к раме и ЦШ может отклеиваться. В звуке появляется дребезг и владельцы начинают думать, что всё - динамик испорчен. Сняв дины, я посмотрел первый попавшийся и увидел этот баг. Лечится обычным цианакрилат-гелем, ну или БФ-2 для гурманов

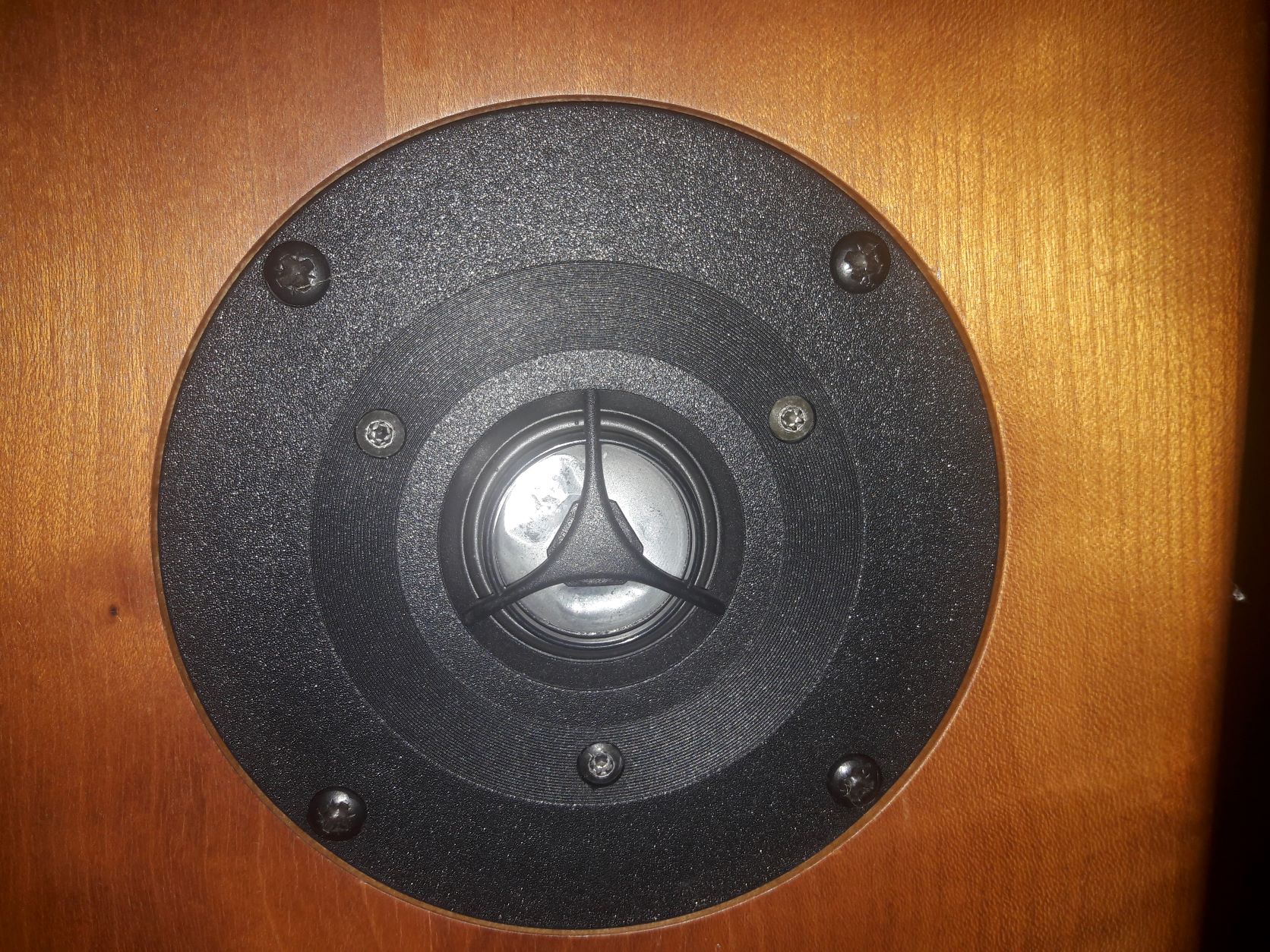

Пищалка Вифа. Пока идет почтой целая, попробую у этой купол выправить

Вложения:

001.jpg [ 160.17 КБ | Просмотров: 1690 ]

002.jpg [ 173.65 КБ | Просмотров: 1690 ]

003.jpg [ 142.79 КБ | Просмотров: 1690 ]

Автор:

operator [ 19 фев 2022, 22:29 ]

Заголовок сообщения:

Castle Acoustics Howard S2

Конструкция интересная, но непонятная. Я как то по другому представлял себе трубу Войта или четвертьволновой резонатор. Внутри ящик разделён перегородками. Там, где я показывал кроссовер, это была задняя камера. На фото виден центральный канал в виде рупора, он идет по центру. Есть еще маленькая передняя камера, где стоят фронтальные динамики. Все три камеры соединяются вверху и это место плотно забито очень плотным поролоном и синтепоном. Главный резонатор без наполнения, только в углу сглаживающий плотный поролоновый блок. На рисунке накидал эскиз конструкции. Да, забыл, вес 26 кг и объём брутто 80,5 литров

Вложения:

001.jpg [ 157.97 КБ | Просмотров: 1680 ]

002.jpg [ 131.34 КБ | Просмотров: 1680 ]

Автор:	Горрыныч [ 19 фев 2022, 22:34 ]
Заголовок сообщения:	Castle Acoustics Howard S2
Интересная конструкция.

Автор:	operator [ 19 фев 2022, 23:07 ]
Заголовок сообщения:	Castle Acoustics Howard S2
Кроссовер снимать не стал. Там пропиленовые бочонки ICW http://www.icwltd.co.uk/ резисторы Expotus и катушки довольно больших размеров, одна на воздухе, во вторую всё же запихнули ферритовый сердечник. Всё своё, британского производства. На проводах фильтра маркировка и год - 1996

Автор:

Гесер [ 19 фев 2022, 23:23 ]

Заголовок сообщения:

Castle Acoustics Howard S2

operator писал(а):

Конструкция интересная, но непонятная.

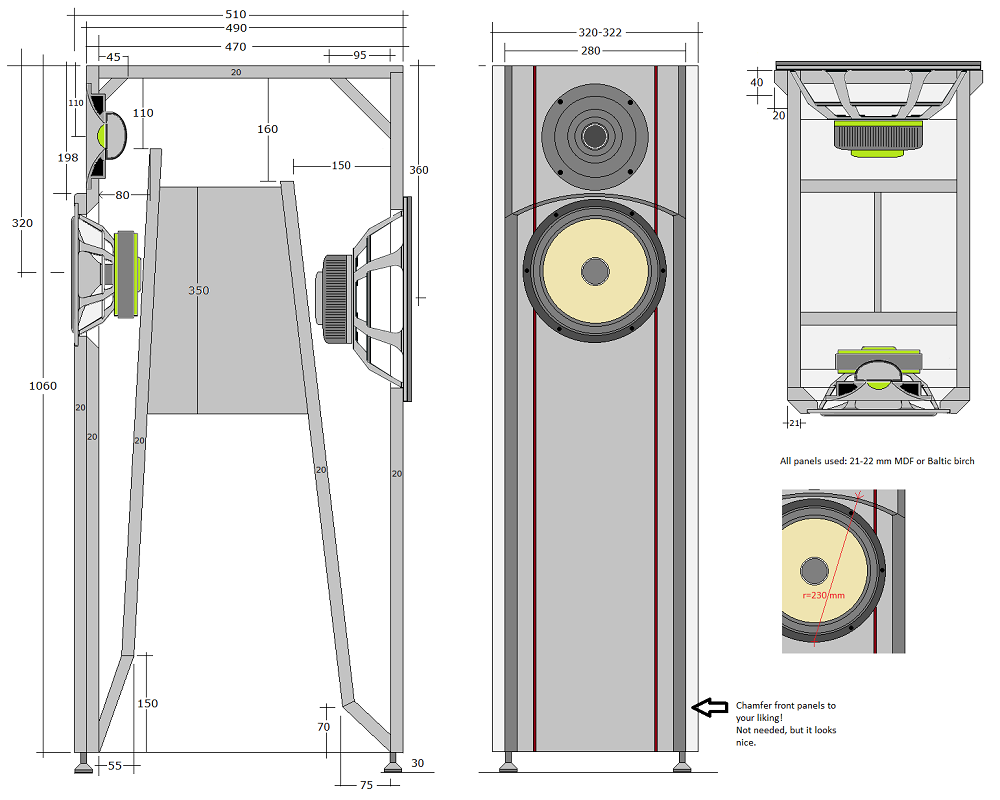

Ничего необычного. У Гравенсена подобная конструкция давно на сайте болтается, расположение динамиков несколько иное.

Вложения:

DTQWT-mkIII_small.png [ 142.23 КБ | Просмотров: 1661 ]

Автор:	AgNz [ 19 фев 2022, 23:29 ]
Заголовок сообщения:	Castle Acoustics Howard S2
Гесер писал(а): Ничего необычного. У Гравенсена подобная конструкция давно на сайте болтается, расположение динамиков несколько иное. Странноватая реализация. СЧ динамик должен быть акустически развязан с НЧ динамиком, иначе его диффузор будет буквально корежить изнутри перепадами давления в рабочем объеме НЧ. Нормальные производители всегда делают специальную камеру для СЧ динамика, при наличии большого НЧ в том же корпусе.

Автор:	Гесер [ 19 фев 2022, 23:51 ]
Заголовок сообщения:	Castle Acoustics Howard S2
AgNz писал(а): иначе его диффузор будет буквально корежить изнутри перепадами давления в рабочем объеме НЧ. Ну корежить это вряд ли, там дыра в корпусе такая, что собака проскочит. Но влияние НЧ на СЧ по-любому есть.

Автор:

operator [ 20 фев 2022, 10:42 ]

Заголовок сообщения:

Castle Acoustics Howard S2

Гесер писал(а):

У Гравенсена подобная конструкция давно на сайте болтается

Ну, Троелс Гравенсен всё же не так давно всё это разместил, а Колин Уокер из Кэсл создал модель Винчестер в 1990-м, а Хоувэрд в 1994-м. Так что кто на ком стоял, неясно. И потом Гравенсен самодельщик и в чём то ему проще. А тут отработать технологию сборки в неразборном ящике ещё надо постараться. Например, для крепления перегородок в стенках выфрезерованы пазы, в которые вставляется на клею перегородка, плюс всякие укосы и тоже в пазах, что несоизмеримо сложнее и без ручного труда труднособираемо. Вероятно львиная доля стоимости именно в корпусах

Вложения:

001.jpg [ 200.72 КБ | Просмотров: 1613 ]

Автор:

operator [ 20 фев 2022, 13:51 ]

Заголовок сообщения:

Castle Acoustics Howard S2

Решил пока поправить куполок.
Вроде ничего получилось. Можно было, наверное и не покупать другой... Впрочем, запас ~~в попу не долбит~~ карман не тянет

Вложения:

001 смят.jpg [ 346.91 КБ | Просмотров: 1593 ]

002 бум разбирать.jpg [ 257.22 КБ | Просмотров: 1593 ]

002 просто звездец.jpg [ 133.85 КБ | Просмотров: 1593 ]

003 промежуточный этап.jpg [ 139.45 КБ | Просмотров: 1593 ]

004.jpg [ 222.41 КБ | Просмотров: 1593 ]

005.jpg [ 177.84 КБ | Просмотров: 1593 ]

006 как то так.jpg [ 452.1 КБ | Просмотров: 1593 ]

Автор:

operator [ 20 фев 2022, 14:08 ]

Заголовок сообщения:

Castle Acoustics Howard S2

Проклеил ЦШ к корзине. Стал отмывать подвесы от налета и чистить диффузоры верхних головок - к ним на липкую мастику прилипла куча дряни.
На одном из подвесов нашел крохотный прокол. Сопоставил с пыльником, на котором зацеп с дырочкой - точно совпадает. Ссссссука кот! :otake:

Придется лечить капелькой резинового клея. И пыльник подлатать.
Пока остальные дины отмыл и обработал подвесы силиконовой смазкой для резиновых уплотнителей. Ну, кроме раненого, его завтра, после зарастания кровавой раны
До обработки

Вложение:

001.jpg [ 278.67 КБ | Просмотров: 1588 ]

Вложение:

002.jpg [ 294.1 КБ | Просмотров: 1588 ]

После обработки

Вложение:

003.jpg [ 307.28 КБ | Просмотров: 1588 ]

Вложение:

004.jpg [ 313.27 КБ | Просмотров: 1588 ]

А вот и раненный со своим пыльником

Вложения:

005.jpg [ 218.64 КБ | Просмотров: 1588 ]

006.jpg [ 762.98 КБ | Просмотров: 1588 ]

Автор:	operator [ 20 фев 2022, 14:39 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Еле расшифровал маркировку на проводах внутренней разводки. Cavinord SPA, найти ничего не смог, но поисковики упрямо ведут на сайт вот этой конторы - итальянцы https://www.latrivenetacavi.com/index_en.aspx

Автор:	Markvox [ 20 фев 2022, 15:27 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
operator писал(а): вот и раненный со своим пыльником Пыльник = гриль? На кота не похоже. Скорее, ткнули чем-то. От кота - по другому.

Автор:	Markvox [ 20 фев 2022, 15:33 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Вообще, на вид - ужасно (добрые внутри), а всего-то 1996 год. В каких условиях их эксплуатировали? Коты и трое детей? Мне кажется, вид купола - на звук было бы не заметно. Я, помнится, ротом выправлял, т.к. дети - наше всё, но и купол чуток другой.

Автор:	operator [ 20 фев 2022, 15:46 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Markvox писал(а): ротом выправлял Алюминий так не отсосать Markvox писал(а): В каких условиях их эксплуатировали? Коты и трое детей? История мне не известна. Но, как правило, владельцы таких колонок "перерастают" их звук и покупают еще дороже, а старые продают. И этот процесс почти бесконечен. Так и маются бедолаги по вторым, третьим, четвёртым рукам. И не всегда эти руки правильно заточены. Иногда в этой цепочке случаются рукожопы...

Автор:	Markvox [ 20 фев 2022, 16:10 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
operator писал(а): Алюминий так не отсосать Ага, это понятно. Основная проблема этих колонок - динамик сверху. Вероятно, именно его и прокололи? И горшочек с гортензией не поставить и котик не посидит, да и что-то полезное не положить. P.S.: судя по описанию, колонки - супер. Желаю успехов в восстановлении!

Автор:	operator [ 20 фев 2022, 16:14 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Не, это фронтальный динамик. За кошку говорят волоски шерсти прилипшие к покрытию динамиков. Колонки реально интересные. Электромеханическая часть уже в порядке. Прокол заклеен. Кроссовер не требует вмешательства. В принципе уже можно собрать и пробовать. Но я хочу сначала корпус подшаманить

Автор:	Горрыныч [ 20 фев 2022, 16:24 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Молодец, Дима! Ждем окончательных результатов.

Автор:

operator [ 20 фев 2022, 17:26 ]

Заголовок сообщения:

Castle Acoustics Howard S2 repair and restoration

Выходные продолжаются :lol:

Решил заделать сколы и отщепы. Начал с этого

Вложение:

001.jpg [ 144.93 КБ | Просмотров: 1536 ]

Нашел дома кусочек шпона, правда не совсем подходящий, но для понимания намазал его йодом и вроде более менее подошел по цвету. Опилил его в габариты скола

Вложение:

002.jpg [ 158.28 КБ | Просмотров: 1536 ]

Клеил на столярный ПВА с утюгом (100град), через крафт-бумагу

Вложение:

003.jpg [ 123.55 КБ | Просмотров: 1536 ]

Вложение:

004.jpg [ 181.34 КБ | Просмотров: 1536 ]

Вложение:

005.jpg [ 141.94 КБ | Просмотров: 1536 ]

Приклеил, обрезал, буду зашкуривать. Хорошо подходят для мелких деталей пилки для ногтей. Взял без спросу у жены :atata:

Вложения:

006.jpg [ 145.71 КБ | Просмотров: 1536 ]

Автор:	гаррик [ 20 фев 2022, 18:29 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Пищалки хорошо выкатываются шариком от подшипника .

Автор:	operator [ 20 фев 2022, 18:49 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Я выкатывал сначала ватной палочкой, потом у одной из дочек попросил фломастер с шарообразным закруглением на конце. Кстати, сейчас убираю с одной стороны, одного из корпусов мелкие вмятинки. Поскольку тут натуральный шпон, а лака почти нет, то просто на проблемные места капаю воду. Там где покрытие целое - вода не проходит, где примятости - вода поднимает волокна и поверхность выравнивается сама

Автор:	Шура Осечкин [ 20 фев 2022, 19:21 ]
Заголовок сообщения:	Castle Acoustics Howard S2 repair and restoration
Ну мастер! Кропотливая работа! Удивляет конечно состояние... Варвары их что ли эксплуатировали...? Если это не так... то о каком пресловутом английском... ну или фирменном ( как угодно) качестве может быть речь.
