 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 13:12
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73

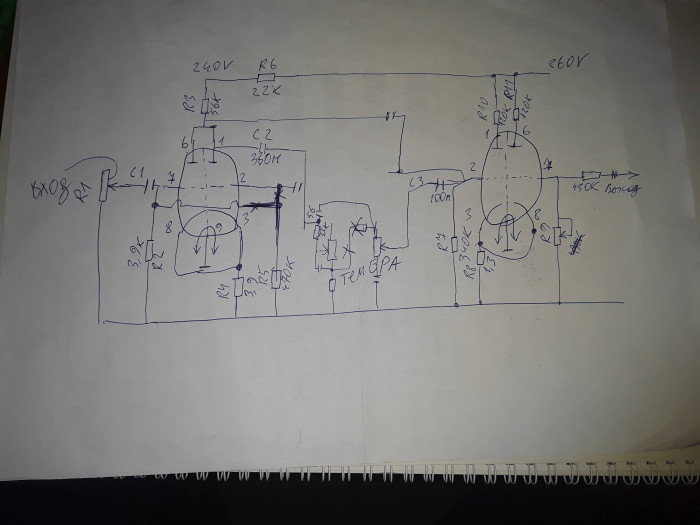

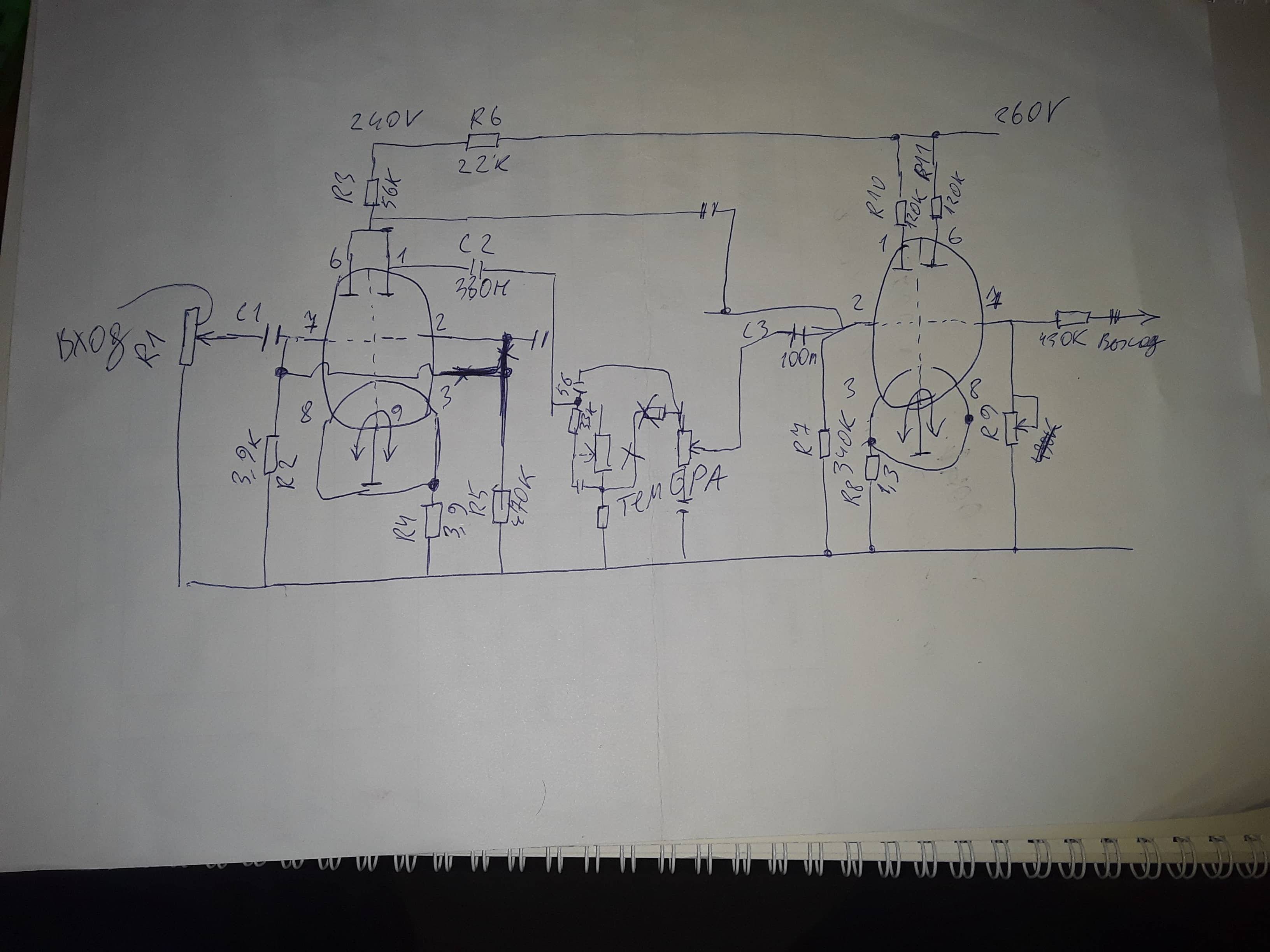

Вложение:
Добрый всем день ! Попал мне в руки данный самодельный усилитель . Сделан где то в конце 80-х . Естественно был не исправен . В комплекте были лампы 6н2п и 6п3с . Опыта в ламповых конструкциях не имею . Починить то я его починил , играет . Играет сильно громко , идёт перегруз по предвару . Видимо не был рассчитан на современные источники . Ставил вместо первой лампы 6н1п становится сильно лучше . Суть вопроса : точно ли там должны стоять 6н2п, если по режимам они ,как грамотно уменьшить усиление . Схему рисовал с аппарата , гемор ещё тот . Тембро блок изобразил не весь .


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 13:24
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 40
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 2583
Его благодарили: 2113
Он без выходного трансформатора?

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 13:41
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 61
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11079
Его благодарили: 5028
Многовато ошибок в схеме)

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 13:43
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Нарисован только предварительный усилитель , дальше идёт 6п3с по 2 на канал .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 13:44
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
гаррик писал(а):
Многовато ошибок в схеме

Что исправить ?


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 14:00
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 61
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11079
Его благодарили: 5028
По первой лампе - катоды и аноды по схеме впараллель, а на сетки подается противофазный сигнал. Не правильно.
По второй - выход нарисован с сетки. Тоже ошибка.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 14:20
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Аноды и катоды так и есть, вместе . Насчёт сетки проверю .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 14:33
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
насчёт сетки маху дал , с первой ноги выход .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 14:46
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73

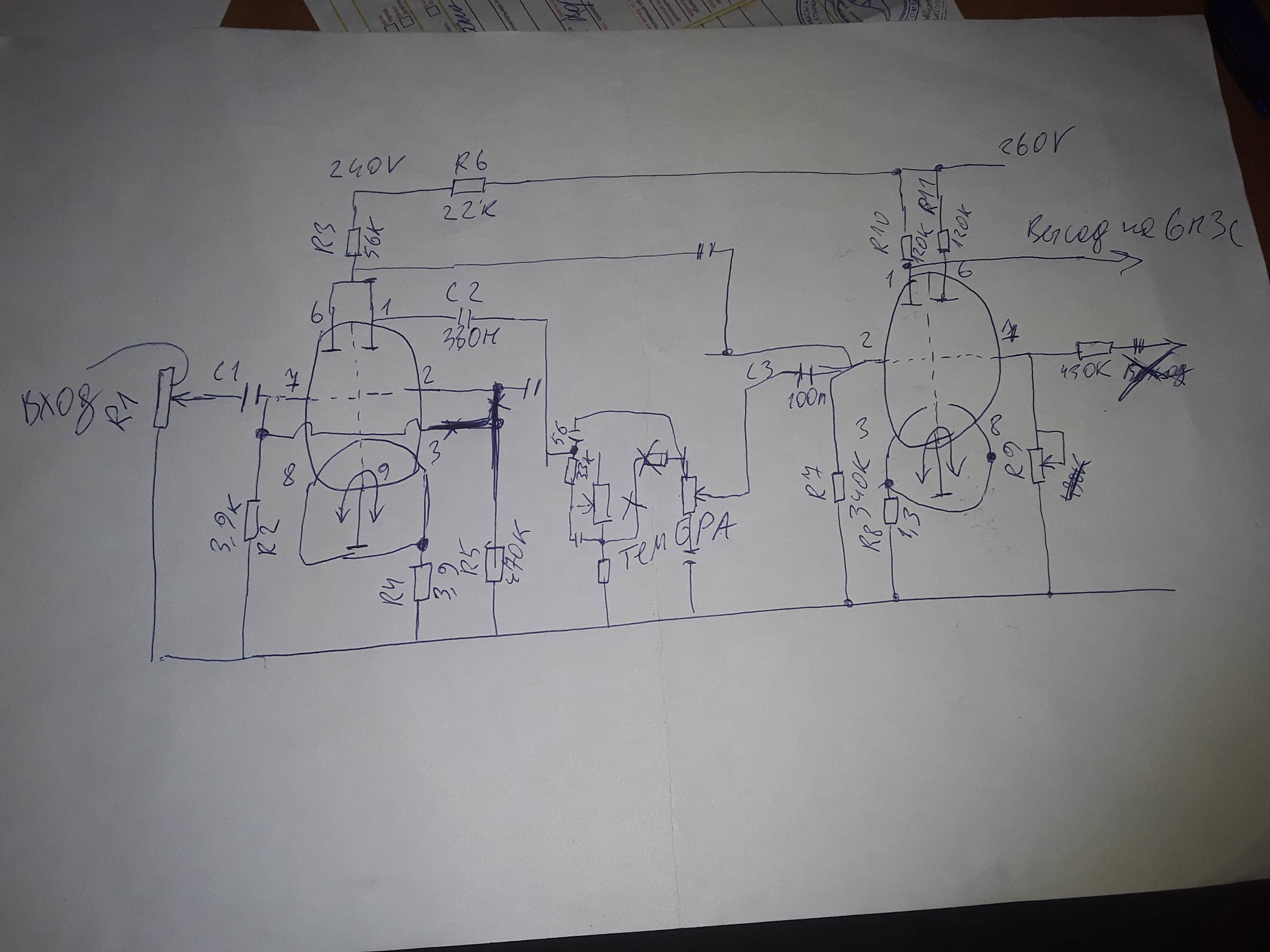

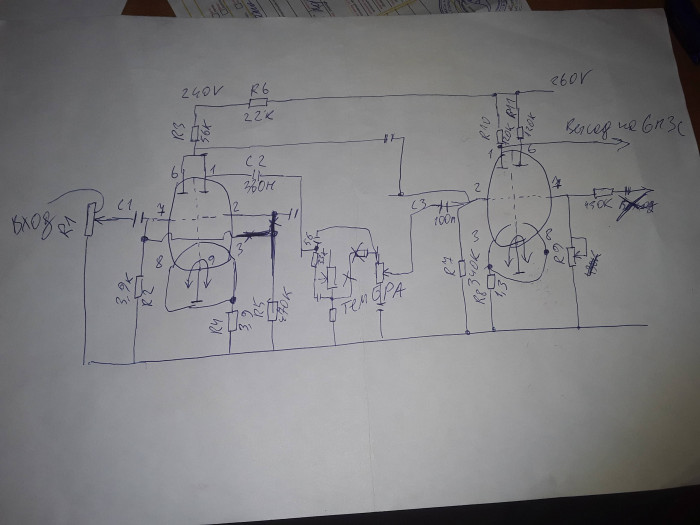

Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 14:57
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 61
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11079
Его благодарили: 5028
Непонятна функция правой половинки второй лампы

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 16:24
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Когда крутишь переменник р9 падает усиление . Вторая половина скорее всего участвует в работе темброблока , его я не стал полностью рисовать . Вопрос. собственно, у меня главный должны ли тут стоять 6н2п ? И если по номиналам анодных , катодных резисторов должны, как грамотно уменьшить усиление . Я допускаю , что изначально могли стоять другие лампы . Допустим 6н23п или 6н1п . Или первая 6н1п а вторая 6н2п .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 17:49
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4731
Его благодарили: 938
Оно точно стерео? Не гитарный ли это усилитель был исходно? Оно однотактное, двухтактное... жъ ничего не ясно.
Ну и схему хорошо бы всё же поточнее.
И поточнее, что хочется на выходе получить в результате всех усилий.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 18:33
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Оно двухтактное . Конструкция самодельная перерисовывал с натуры . Не стал изображать тембра блок . Мои хотелки ,как бы угадать какие лампы стояли в предваре и загнать их в режимы правильные . В данный момент , если ставишь 2 6н2п идёт перегруз по входу . Имеется 1 6н1п, ставил вместо первой , ситуация улучшается .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 12 янв 2024, 18:44
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73

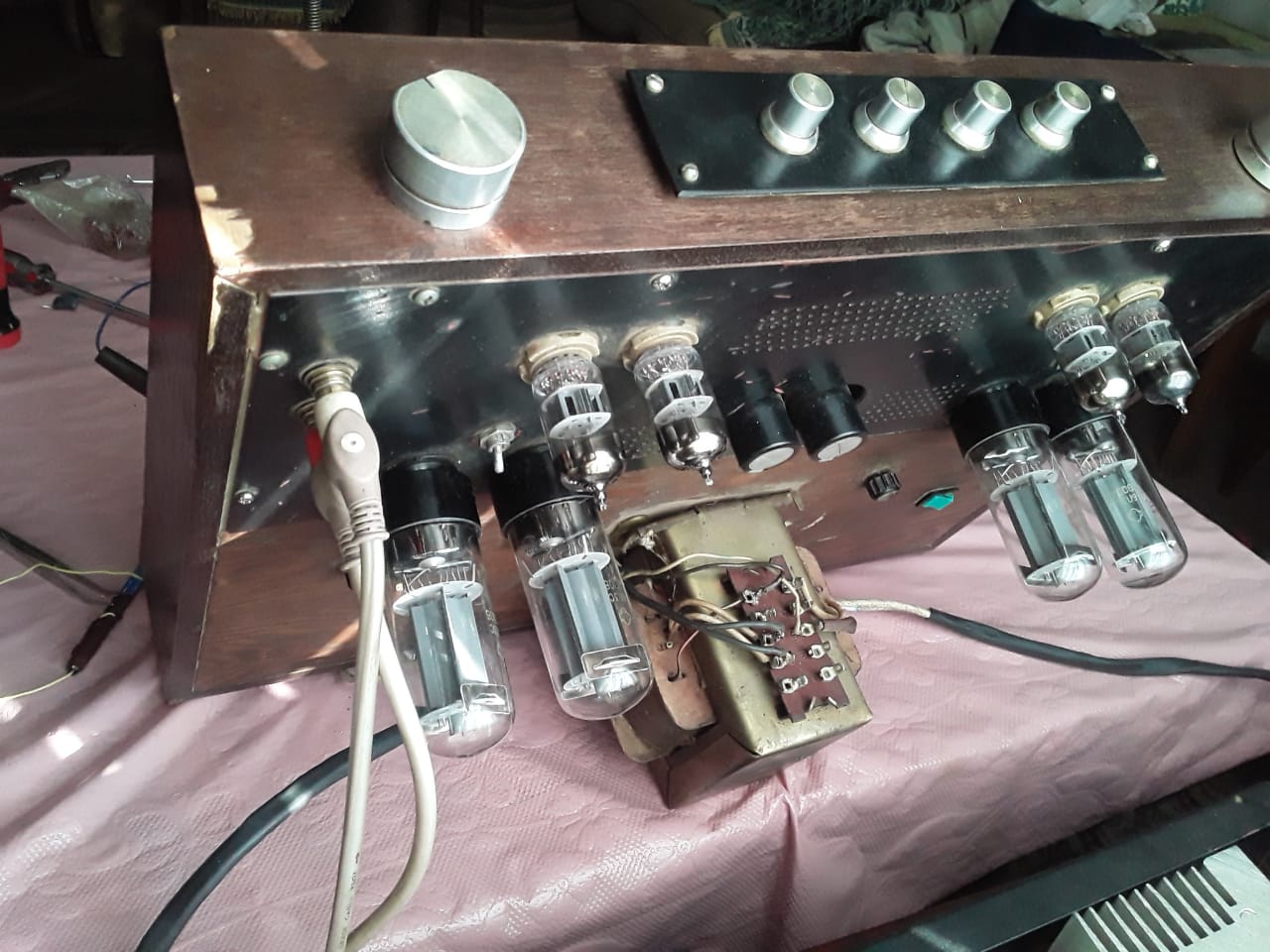

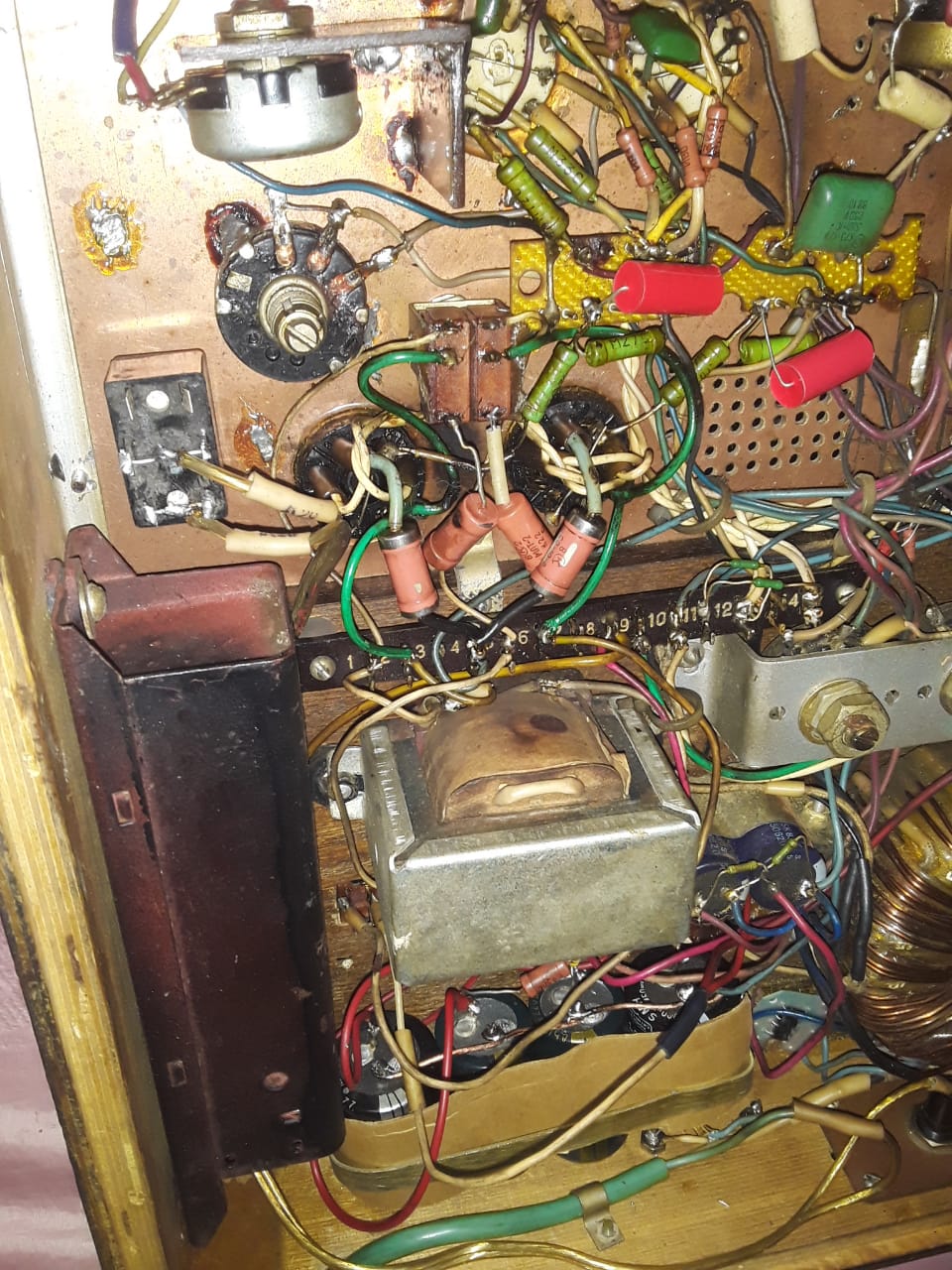

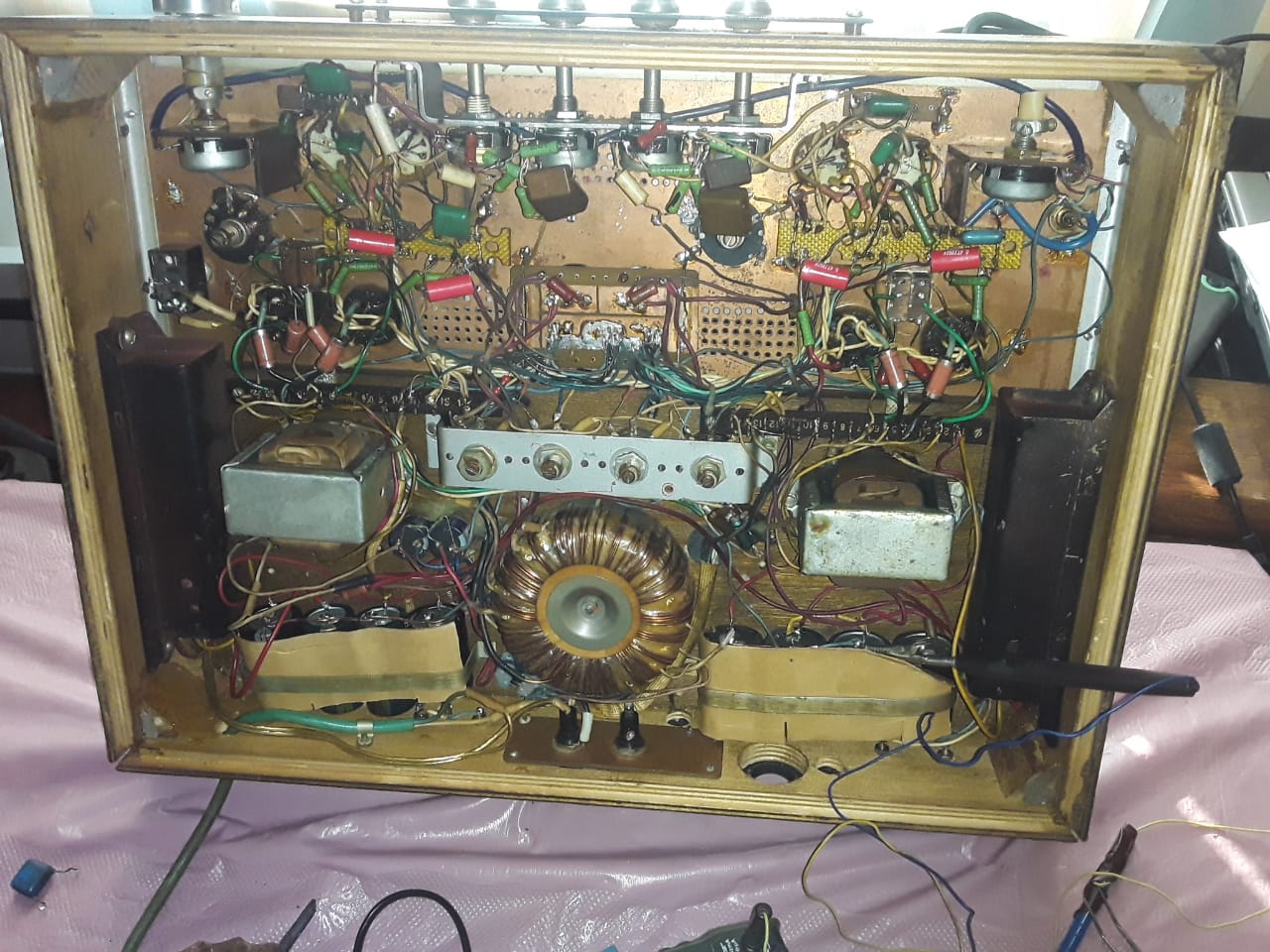

Выглядит это так .
Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 07:49
Аватара пользователя
Имя: юрий
Возраст: 66
Откуда: самара

На форуме с
Сообщений: 1589
Его благодарили: 880
Тембрблок необходим? А так оставить одну лампу 6н2п в каждом канале предварительного усилителя - перегруза не будет, будет хороший звук.

-----------------
Прежде чем диагностировать у себя депрессию и заниженную самооценку,убедитесь,что вы не окружены идиотами.
Фрейд

Умные мысли приходят после того, как все глупости уже сделаны.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 10:04
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
То есть с с2 пустить сигнал на 6п3с ?


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 11:00
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 61
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11079
Его благодарили: 5028
гаррик писал(а):
То есть с с2 пустить сигнал на 6п3с ?

нет)
Нарисуйте нормально схему после темброблока.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 11:15
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4731
Его благодарили: 938
гаррик писал(а):
Выглядит это так .
А прям хорошенький. Прям хочется сделать из него человека.
Какие крутилки в регуляторе тембра - линейные или экспоненциальные? Насколько оглушительно они трещат, в смысле, они ещё живы, или уже пора выкидывать?

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 11:32
Аватара пользователя
Имя: юрий
Возраст: 66
Откуда: самара

На форуме с
Сообщений: 1589
Его благодарили: 880

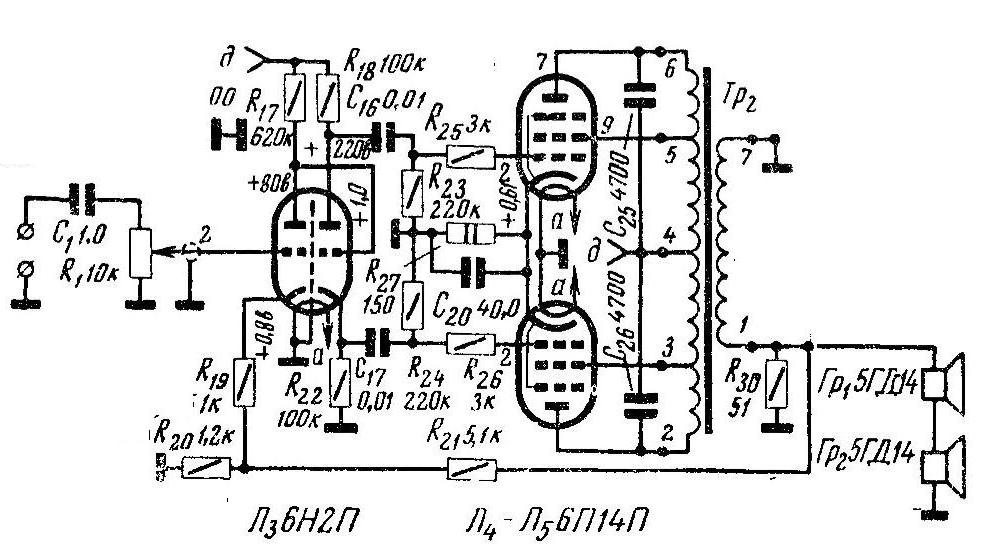

Вложение:
Симф 003.jpeg

Примерно так


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Прежде чем диагностировать у себя депрессию и заниженную самооценку,убедитесь,что вы не окружены идиотами.
Фрейд

Умные мысли приходят после того, как все глупости уже сделаны.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 12:31
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
loud писал(а):
Насколько оглушительно они трещат

Крутилки на удивление живы . Задам более конкретный вопрос . Как уменьшить усиление первой лампы ?


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 12:41
Аватара пользователя
Имя: юрий
Возраст: 66
Откуда: самара

На форуме с
Сообщений: 1589
Его благодарили: 880
гаррик писал(а):
Крутилки на удивление живы . Задам более конкретный вопрос . Как уменьшить усиление первой лампы ?

Уважаемые знатоки! Подскажите человеку как правильно подать сигнал с первой лампы на выходной каскад! Тогда не нужно будет убавлять усиление.

-----------------
Прежде чем диагностировать у себя депрессию и заниженную самооценку,убедитесь,что вы не окружены идиотами.
Фрейд

Умные мысли приходят после того, как все глупости уже сделаны.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 14:33
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4731
Его благодарили: 938
loud писал(а):
Примерно так
Увы. Это 6П14П, на них раскачки надо вдвое меньше, чем на 6П3С. С 6П3С я боролся вот так.

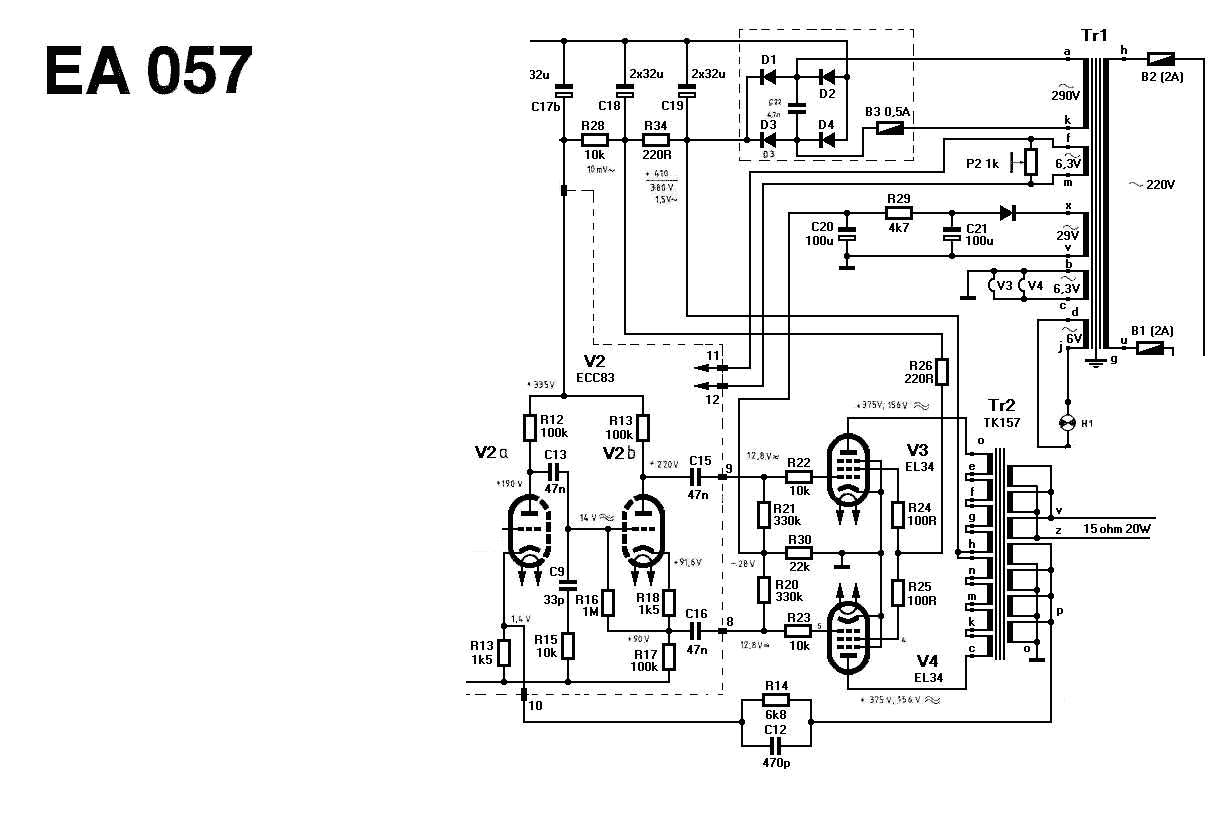

Вложение:


Ну там анодного было где-то +350 и экранного примерно +300...330.

Уменьшить усиление лампы (до нуля) проше всего методом кидания её об кирпичную стену. Для более вменяемого результата нужно сначала решить, нужен ли нам регулятор тембра, а если нужен - то по какой схеме его делать. Что полностью зависит от того, какие крутилки есть в нашем распоряжении - линейные или экспоненциальные.
Овцелограф и хотя бы примерная схема того, что будем доводить до ума, необходимы в любом случае.


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 13 янв 2024, 16:03
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Тембры желательно оставить . Буду срисовывать полную схему . Ох и геморно это в чужой самоделке ковыряться .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 15 янв 2024, 11:17
Аватара пользователя
Имя: Владимир
Возраст: 50
Откуда: Москва

На форуме с
Сообщений: 569
Его благодарили: 567
Проще это всё разобрать и собрать по нормальной схеме


  Не в сети Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 15 янв 2024, 15:11
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4731
Его благодарили: 938
Скорее да. Но всё равно нужно понимать, что там за крутилки в тембрах и что аффтор исходно наворотил в питании. Вообще-то одного ТСШ-170 на такой случай более чем достаточно. Я делал.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 28 янв 2024, 10:44
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Всем здравствуйте ! Каюсь , ввёл себя и всех , в заблуждение . Достал из закромов осциллограф , генератор , прицепил нагрузку и оказалось , что ограничение по Нч происходит после выходного трансформатора . После половины громкости обрезает синус . Теперь в поисках трансформатора от Симфонии , Эстонии , Днепра или подобных . У нас это всё сложно . Если есть у кого ,готов приобрести .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 28 янв 2024, 11:01
Аватара пользователя
Имя: Александр
Возраст: 54
Откуда: г.Омск

На форуме с
Сообщений: 19289
Его благодарили: 1864
Смотри в Омске... Ближе всех..
Найдешь... Я помогу отправить...


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 28 янв 2024, 11:29
Аватара пользователя
Автор темы

Имя: игорь
Возраст: 57
Откуда: Казахстан Петропавловск

На форуме с
Сообщений: 333
Его благодарили: 73
Ок , поищу .


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 29 янв 2024, 11:25
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4731
Его благодарили: 938
гаррик писал(а):
оказалось , что ограничение по Нч происходит после выходного трансформатора . После половины громкости обрезает синус.
С одного бока или с двух "примерно сразу"? Регуляторы тембра при этом в каком положении? Напряжение на эквиваленте нагрузки какое? Сопротивление этого эквивалента какое?
На частоте 400 или 1000 Герц какое макс., без ограничения, напряжение на эквиваленте нагрузки?
Цитата:
Теперь в поисках трансформатора от Симфонии , Эстонии , Днепра или подобных .
Они у меня бывали все. Ни один из этих трансформаторов не годится под 6П3С.

Как вариант - выходные трансформаторы, надо полагать, вот это?

download/file.php?id=123461&t=1

Мерять им коэффициент трансформации, смотреть, что там наворочено в питании и насколько уместно воткнуть 6П14П. Двенадцать Ватт выхлопа с пары в двухтакте получить вполне реально.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Ламповый усилитель на 6н2п и 6п3с
Непрочитанное сообщениеДобавлено: 29 янв 2024, 12:39
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 61
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11079
Его благодарили: 5028
Phlanger писал(а):
не годится под 6П3С.

Чтоб не перепахивать все, воткнуть 6п6с

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

 [ Сообщений: 49 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: CommonCrawl и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
