Хорошо, завтра разберу и сфоткаю.

У LO-D точно щетки не было. Помню, был паз во всю длину корпуса, прикрытый сеткой. Сильные электростатические разряды притягивают поверхностную пыль внутрь, без касания о пластинку. Батареек хватает всего лишь на несколько пластинок. Хозяин перешел на заряжаемые аккумуляторы, а то совсем не выгодно.

Да, были с разрядами. Согласен с вами.
Надо каталоги смотреть. Но на внешний вид - одинаковые.

Устройство такое, на фото.

По размерам моторчика:
диаметр: 24 мм (тут могут быть допуски +-4 мм),
длина: 30 мм;
Штифт: 15 мм.

Работает от 2х батареек AA. Т.е.: 2,8-3,2В.

Вот такой есть. 3-9 вольт, но запустился и от 1,5

Не, мелкий.
Поищу в кетае.
Ну, особо, не критично.

Добавлю немного фотографий.
Упаковка.




Внутри инструкция и коробка с устройством.




В коробке - сама щётка и приспособление для обработки диска без постановки на вертушку.




Приспособление в рабочем состоянии и вид щётки снизу.




Вскрываем корпус щётки. Двигатель (1), высоковольтный трансформатор (2) и нижний электрод (3).




На верхнем электроде видны иглы (выделены красным цветом).




Принцип работы. К электродам прикладывается переменное напряжение амплитудой (Ua) несколько кВ.




Фото в рабочем режиме. Виден разряд на концах иголок.




И небольшой комментарий. Несколько лет назад для своей аудио "коллекции" я делал некоторое устройство, в состав которого входил аналогичный узел, и у меня родилась идея сляпать его отдельным модулем и установить на вертушку. Но старинный дружок подарил мне это чудо от Lo-D и проект так и не был реализован. Но, возможно, кто-то загорится этой идеей и создаст задуманное мной.
Рабочая схема (моего модуля):




В инверторе логичнее применить стандартный ШИМ контроллер, я использовал простой МК . Выбор пал на такое решения по ряду причин:
- у меня 2 таких модуля, могут работать синфазно и в противофазе

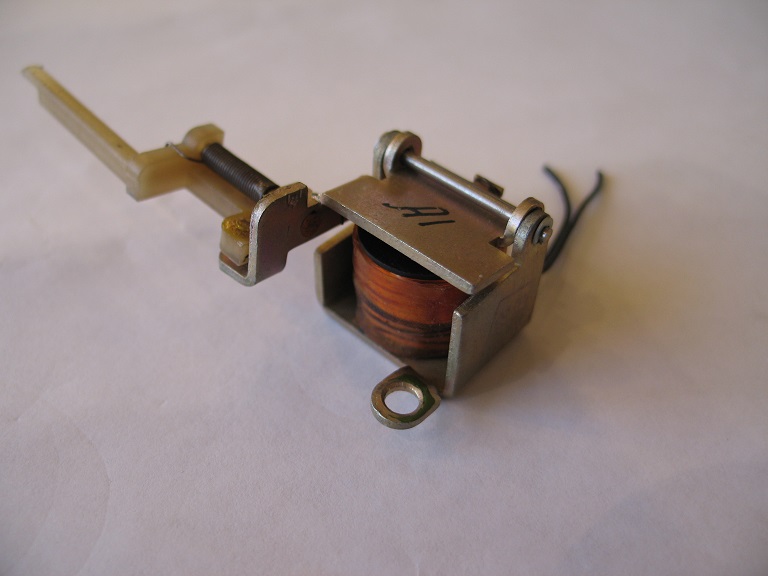

- в моём узле имеются , назовём их громко, механизмы перевода линеек иголок в "боевое" состояние , выполненные на электромагнитах от 5-ти дюймового дисковода , советского.




- имеются оптодатчики , фиксирующие перевод устройства в это состояние
- и, последнее, этот модуль является частью системы и должен включаться от центрального МК и передавать ему сигнал готовности.




Схема, как видно, простая, но стоит обратить внимание на 2 момента.
Первый. Выходное напряжение порядка 3 кВ, поэтому следует аккуратно изготовить трансформаторы. Я проверял их на столе, поместив в баночку с трансформаторным маслом:




Второй существенный момент . Иглы должны быть изготовлены из высокотемпературного материала. Я использовал вольфрам, так как доступны TIG-овские электроды (сварщики знают что это такое). Диаметры разные, у меня 1 мм. Но проблема в том, что припаять проволоку к вольфраму не получится. Можно было , конечно, подобрать контакты от разъёма , вставить в него иглу и присопливиться к этому контакту. Но я решил воспользоваться электрохимией и, покрыв иглы медью , применить паяльник.
Нарезаем электрод, затачиваем иглу. Внимание, "попку" делаем сферической - иначе при пайке медная плёнка может порваться.




Далее - медный купорос , немного серной кислоты, медная проволока и источник постоянного тока.




И на выходе - нужные нам детали.



Крепим их в изолятор и припаиваем к шине.



Как видите, принципиальных сложностей нет и возможно изготовить аналог этого японского чуда, выполнив его в виде тонарма, например. Леонтьев , если мне не изменят память, изрёк : "Страстная идея всегда ищет выразительную форму" .

Дело было вечером делать было нечего.
завалялся ''вертолётный'' Nazareth, взял и'' сваял'' часики.

Мило

Тоже примеряюсь. Нашел механизм на днях. Пока не определился с циферблатом.
