 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 05 мар 2022, 16:40
Администратор
Аватара пользователя
Имя: Denis
Откуда: Vladivostok

На форуме с
Сообщений: 2830
Его благодарили: 646
Хорошо, завтра разберу и сфоткаю.

-----------------
Keep Calm and Carry On


  Не в сети Профиль Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 05 мар 2022, 16:47
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 41
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 2617
Его благодарили: 2135
Markvox писал(а):
Там схема: моторчик и ... всё как бы. Щётка из углеволокна, к ней провод, на шпиндель подведено.


У LO-D точно щетки не было. Помню, был паз во всю длину корпуса, прикрытый сеткой. Сильные электростатические разряды притягивают поверхностную пыль внутрь, без касания о пластинку. Батареек хватает всего лишь на несколько пластинок. Хозяин перешел на заряжаемые аккумуляторы, а то совсем не выгодно.

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Профиль Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 05 мар 2022, 16:54
Администратор
Аватара пользователя
Имя: Denis
Откуда: Vladivostok

На форуме с
Сообщений: 2830
Его благодарили: 646
afanasy писал(а):
Markvox писал(а):
Там схема: моторчик и ... всё как бы. Щётка из углеволокна, к ней провод, на шпиндель подведено.


У LO-D точно щетки не было. Помню, был паз во всю длину корпуса, прикрытый сеткой. Сильные электростатические разряды притягивают поверхностную пыль внутрь, без касания о пластинку. Батареек хватает всего лишь на несколько пластинок. Хозяин перешел на заряжаемые аккумуляторы, а то совсем не выгодно.


Да, были с разрядами. Согласен с вами.
Надо каталоги смотреть. Но на внешний вид - одинаковые.

-----------------
Keep Calm and Carry On


  Не в сети Профиль Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 06 мар 2022, 12:33
Администратор
Аватара пользователя
Имя: Denis
Откуда: Vladivostok

На форуме с
Сообщений: 2830
Его благодарили: 646

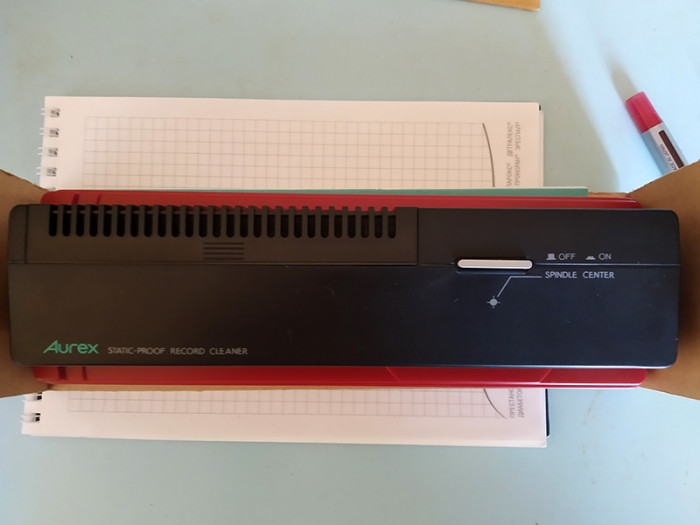

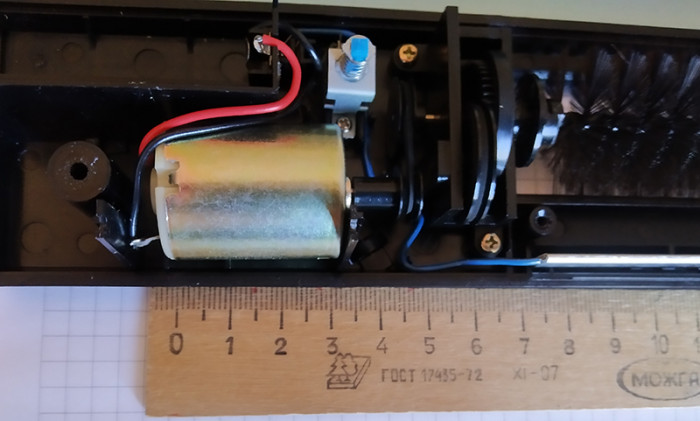

Устройство такое, на фото.

По размерам моторчика:
диаметр: 24 мм (тут могут быть допуски +-4 мм),
длина: 30 мм;
Штифт: 15 мм.

Работает от 2х батареек AA. Т.е.: 2,8-3,2В.


Вложения:
aurex_dc_30_2.jpg [ 195.53 КБ | Просмотров: 615 ]
aurex_dc_30_1.jpg [ 215.71 КБ | Просмотров: 615 ]

-----------------
Keep Calm and Carry On
  Не в сети Профиль Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 06 мар 2022, 12:43
Злобный модератор
Аватара пользователя

Откуда: Город бесов

На форуме с
Сообщений: 20937
Его благодарили: 3920
Вот такой есть. 3-9 вольт, но запустился и от 1,5


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 06 мар 2022, 12:47
Администратор
Аватара пользователя
Имя: Denis
Откуда: Vladivostok

На форуме с
Сообщений: 2830
Его благодарили: 646
operator писал(а):
Вот такой есть. 3-9 вольт, но запустился и от 1,5


Не, мелкий.
Поищу в кетае. :)
Ну, особо, не критично. :D

-----------------
Keep Calm and Carry On


  Не в сети Профиль Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 06 мар 2022, 22:59
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
afanasy писал(а):
У знакомого видел вот такую электро-щетку для очистки от поверхностной пыли и борьбы со статикой.
Работает от батареек (правда, жрёт она порядочно). Там в комплекте еще есть тренога, на которую кладется пластинка, а эта щетка ставится сверху, фиксируется на шпиндель (в центе яблока) и щетка катается по кругу, собирая все, как пылесос. Но не вакуумом, а именно за счет сильного электро-разряда. При работе даже ощущается запах озона.


Добавлю немного фотографий.
Упаковка.

Вложение:
01.jpg [ 170.22 КБ | Просмотров: 583 ]

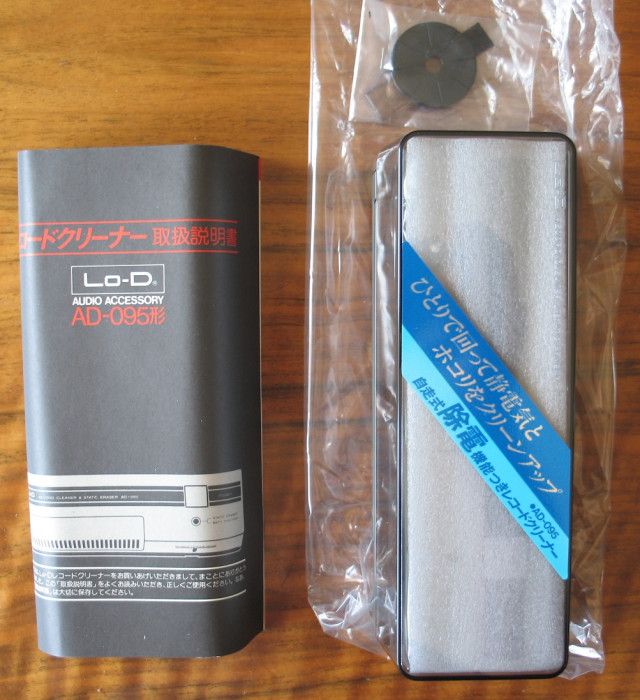

Внутри инструкция и коробка с устройством.

Вложение:
02.jpg [ 330.88 КБ | Просмотров: 583 ]

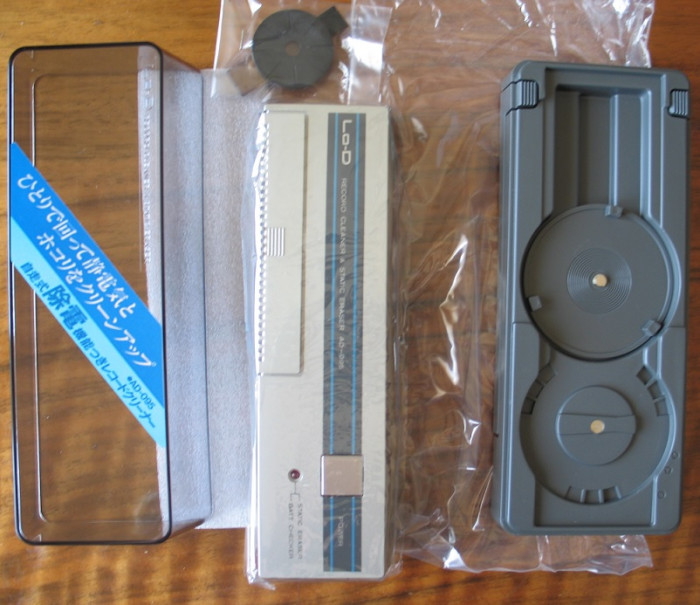

В коробке - сама щётка и приспособление для обработки диска без постановки на вертушку.


Вложение:
03.jpg [ 161.01 КБ | Просмотров: 583 ]

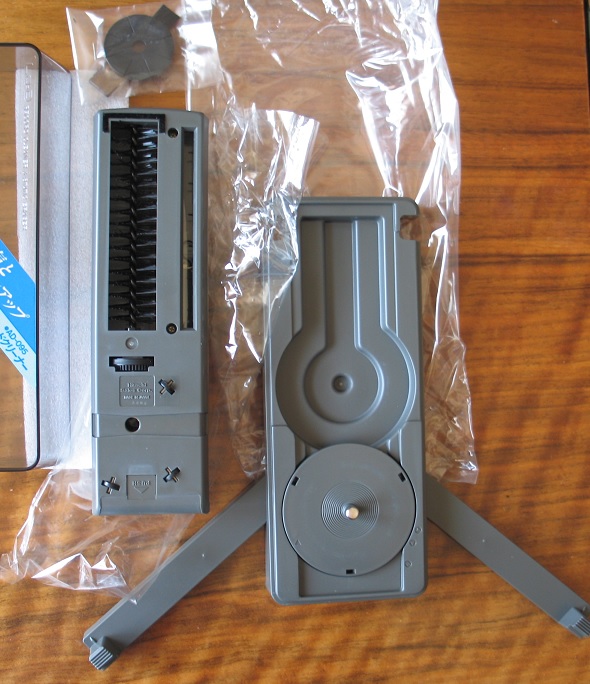

Приспособление в рабочем состоянии и вид щётки снизу.


Вложение:
04.jpg [ 135.26 КБ | Просмотров: 583 ]

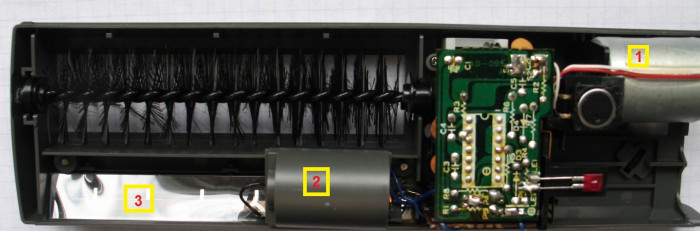

Вскрываем корпус щётки. Двигатель (1), высоковольтный трансформатор (2) и нижний электрод (3).


Вложение:
05.jpg [ 192.39 КБ | Просмотров: 583 ]


На верхнем электроде видны иглы (выделены красным цветом).


Вложение:
06.jpg [ 117.85 КБ | Просмотров: 583 ]

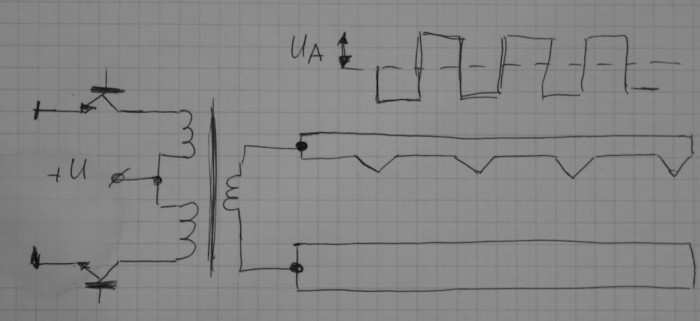

Принцип работы. К электродам прикладывается переменное напряжение амплитудой (Ua) несколько кВ.

Вложение:
07.jpg [ 97.31 КБ | Просмотров: 583 ]

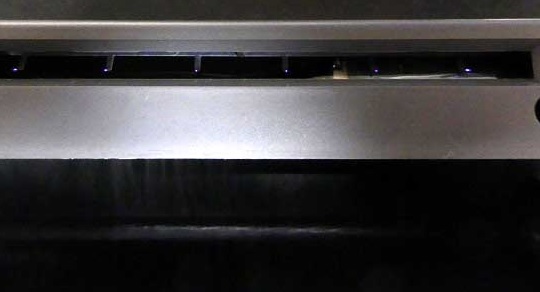

Фото в рабочем режиме. Виден разряд на концах иголок.


Вложение:
08.jpg [ 29.56 КБ | Просмотров: 583 ]


И небольшой комментарий. Несколько лет назад для своей аудио "коллекции" я делал некоторое устройство, в состав которого входил аналогичный узел, и у меня родилась идея сляпать его отдельным модулем и установить на вертушку. Но старинный дружок подарил мне это чудо от Lo-D и проект так и не был реализован. Но, возможно, кто-то загорится этой идеей и создаст задуманное мной.
Рабочая схема (моего модуля):


Вложение:
09.jpg [ 231.38 КБ | Просмотров: 583 ]


В инверторе логичнее применить стандартный ШИМ контроллер, я использовал простой МК . Выбор пал на такое решения по ряду причин:
- у меня 2 таких модуля, могут работать синфазно и в противофазе

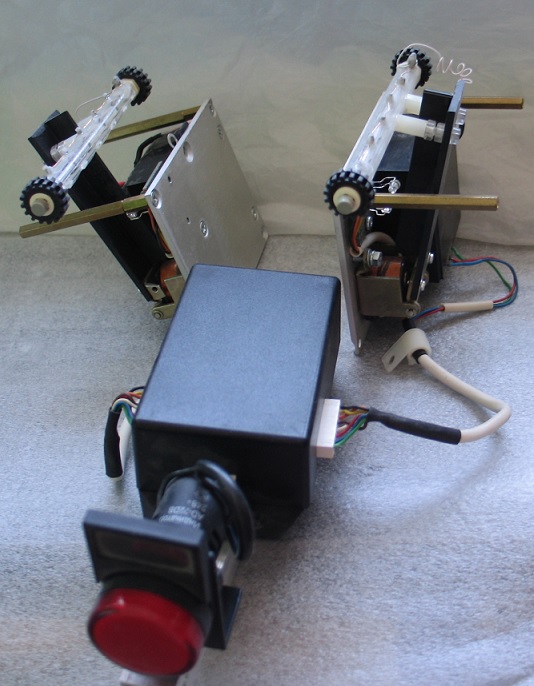

- в моём узле имеются , назовём их громко, механизмы перевода линеек иголок в "боевое" состояние , выполненные на электромагнитах от 5-ти дюймового дисковода , советского.


Вложение:
10.jpg [ 76.09 КБ | Просмотров: 583 ]


- имеются оптодатчики , фиксирующие перевод устройства в это состояние
- и, последнее, этот модуль является частью системы и должен включаться от центрального МК и передавать ему сигнал готовности.

Вложение:
11.jpg [ 107.07 КБ | Просмотров: 583 ]



Схема, как видно, простая, но стоит обратить внимание на 2 момента.
Первый. Выходное напряжение порядка 3 кВ, поэтому следует аккуратно изготовить трансформаторы. Я проверял их на столе, поместив в баночку с трансформаторным маслом:


Вложение:
12.jpg [ 89.19 КБ | Просмотров: 583 ]


Второй существенный момент . Иглы должны быть изготовлены из высокотемпературного материала. Я использовал вольфрам, так как доступны TIG-овские электроды (сварщики знают что это такое). Диаметры разные, у меня 1 мм. Но проблема в том, что припаять проволоку к вольфраму не получится. Можно было , конечно, подобрать контакты от разъёма , вставить в него иглу и присопливиться к этому контакту. Но я решил воспользоваться электрохимией и, покрыв иглы медью , применить паяльник.

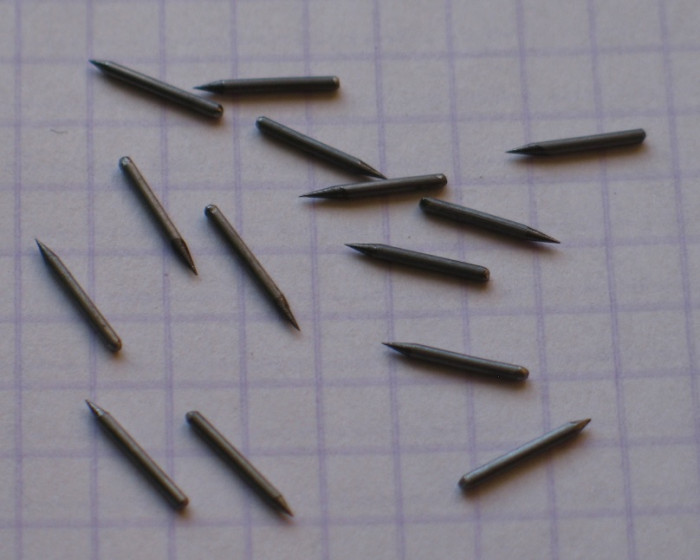

Нарезаем электрод, затачиваем иглу. Внимание, "попку" делаем сферической - иначе при пайке медная плёнка может порваться.

Вложение:
13.jpg [ 104.34 КБ | Просмотров: 583 ]

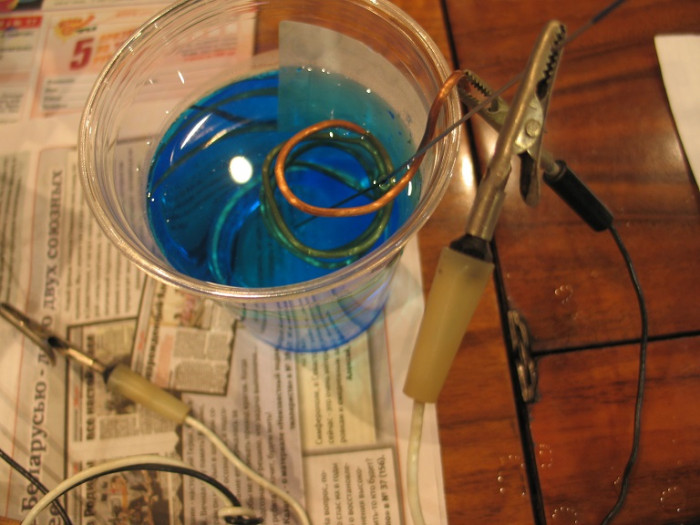

Далее - медный купорос , немного серной кислоты, медная проволока и источник постоянного тока.


Вложение:
14.jpg [ 136.48 КБ | Просмотров: 583 ]


И на выходе - нужные нам детали.

Вложение:
15.jpg [ 61.82 КБ | Просмотров: 583 ]

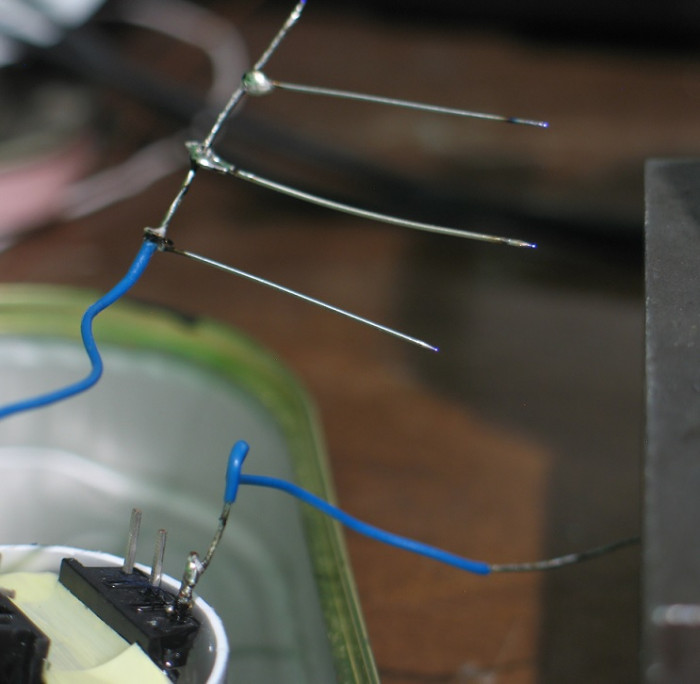

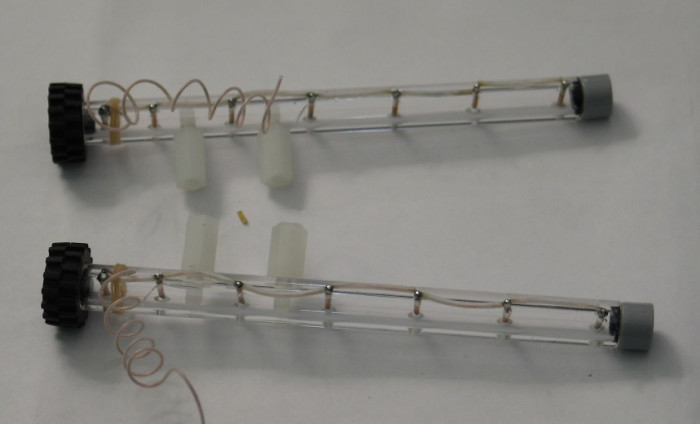

Крепим их в изолятор и припаиваем к шине.

Вложение:
16.jpg [ 71.69 КБ | Просмотров: 583 ]


Как видите, принципиальных сложностей нет и возможно изготовить аналог этого японского чуда, выполнив его в виде тонарма, например. Леонтьев , если мне не изменят память, изрёк : "Страстная идея всегда ищет выразительную форму" .


  Не в сети Профиль

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 12 мар 2022, 06:11
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 41
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 2617
Его благодарили: 2135
bighill писал(а):
Несколько лет назад для своей аудио "коллекции" я делал некоторое устройство, в состав которого входил аналогичный узел, и у меня родилась идея сляпать его отдельным модулем и установить на вертушку.


:cool: :cool: :cool:

phpBB [video]

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Профиль Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 12 апр 2022, 15:16
Аватара пользователя
Автор темы

Имя: Эдуард
Возраст: 61
Откуда: Иркутская обл.

На форуме с
Сообщений: 733
Его благодарили: 1577
Дело было вечером делать было нечего. ;)

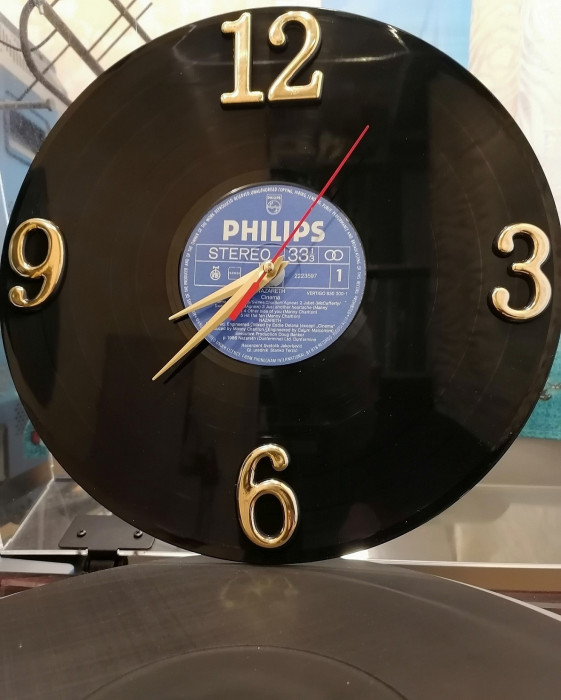

завалялся ''вертолётный'' Nazareth, взял и'' сваял'' часики. :)


Вложения:
IMG_20220412_193755.jpg [ 467.17 КБ | Просмотров: 383 ]

-----------------
В мире есть три вещи, которые нельзя улучшить: рояль, автомат Калашникова и виниловая пластинка. И эта пластинка - чёрная.(С)
  Не в сети Профиль

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 12 апр 2022, 16:22
Модератор-ветеран
Аватара пользователя
Имя: Михаил
Откуда: Колыбель космонавтики

На форуме с
Сообщений: 20194
Его благодарили: 7757
Мило :D

-----------------
Le Franc-tireur


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Наши околовиниловые прибамбасы
Непрочитанное сообщениеДобавлено: 13 апр 2022, 07:04
Аватара пользователя
Имя: Андрей
Возраст: 50
Откуда: Ульяновск

На форуме с
Сообщений: 1710
Его благодарили: 636
Тоже примеряюсь. Нашел механизм на днях. Пока не определился с циферблатом.


Вложения:
IMG_20220330_181133.jpg [ 320.69 КБ | Просмотров: 319 ]
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)
