Попытка не пытка
как говорил товарищ Берия

народ, скажите, а можно ли соединять НЧ и СЧ звено последовательно? Точнее: можно ли соединить 3 одинаковых динамика последовательно так, чтобы 2 из них работали в НЧ диапазоне, а третий во всём диапазоне?
Я к двум динамикам прилепил кондёры в параллель и вроде как работает... Но хочется это оформить как-то более красиво и более человечно...

Я даже в страшном сне не могу представить как это... нарисуй что ле...

пожалуй на нобелей потянет

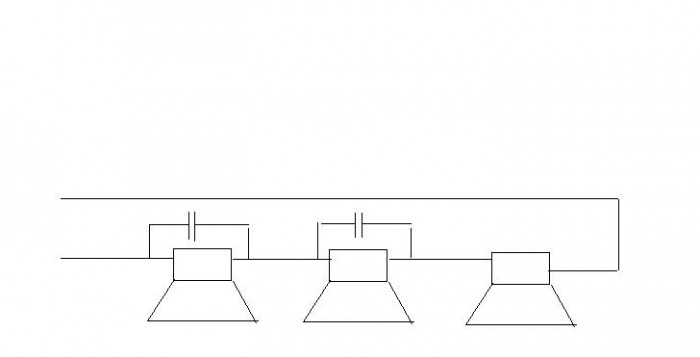

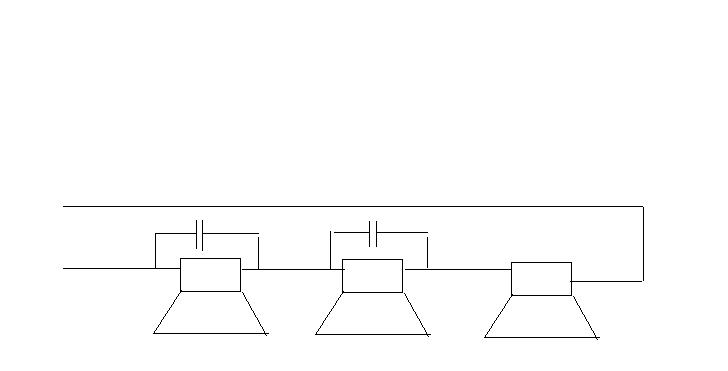

да проще некуда

Бодя, че смеёсся? ведь реально у двух динамиков пропадает ВЧ и частично СЧ (кондеры не особо большие), а третий как пел - так и поет

Денис_Сергеевич, это половина последовательного фильтра
http://www.avtozvuk.com/az/2009/05/043.htm
Но что творится при этом варианте подключения с импедансом, ФЧХ и.т.д. и долго ли проживет усилитель...

Нобелей не дадут

А ну вот тезка и ссыль дал... Одно время в справочнике радиолюбителя любили именно этот вариант печатать онли
Рассчитать по человечески осталось и всё.
А почему именно так?

так-так... а можно подробнее с этого места? Чёт мне страшно стало...
Суммарное сопротивление получается в сумме порядка 4 Ом (там еще пищалка в параллель). Вроде и не страшно... Динамики-то по 4-5 Ома

Так дешевле... И прочти статейку там написано... В кратце легче согласовать разноимпедансные динамики и нагрузка получается для усилителя проще.

Это по постоянке 4 ома... Но ты же не постоянку слушаешь... Давай номиналы кондеров и фамилии динов, попробую просимулировать...

Да ничё усилителю не будет, а ФЧХ - лишь бы нравилося звук

просто в таком варианте звук мне нравится - середина остается прозрачной и насыщенной и появляется весьма не дурственный (для моей комнаты и моих ух) басок.

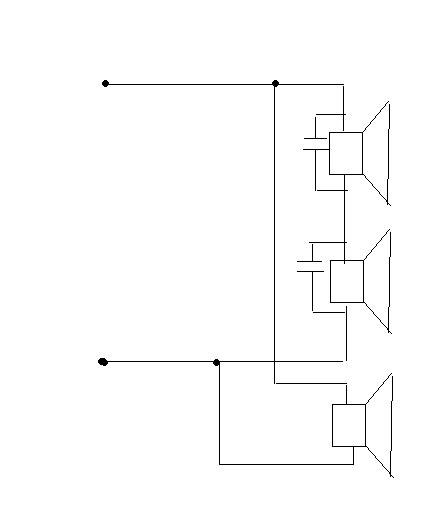

Пробовал разбить эту цепочку на вот такое - уныло до безобразия!!

кондеры примерно по 20мкф (собирал пакетики из того, что было под рукой). Дины: 4гд-35 с оторванными пупками (они как бы "низ" играют), а Saba greencone в качестве ширика + пищаль. Такой вот комплект: http://www.troelsgravesen.dk/greencones.htm

4гд-35 - резонансная 65, сопротивление 4 Ом.
Гринконы - резонансная 76, сопротивление по 5 Ом (и ширики и пищали)

ЗЫ: всё, пошел читать статью. Спасибо за ссылочку!

А вот этот вариантик уже нагрузочка. ОМЫ то считайте, Денис Сергеич.

там получается какое-то совсем детское сопротивление (ведь еще ж и пищаль в параллель). Поэтому такой вариант я слушал порядка 1 минуты И даже не из-за сопротивления, а из-за "звук - гамно"

Денис Сергеич, а вы не военный? Или бывший военный? Вам надо маленько теорией позаниматься. И потом уш рассуждать. Кстати, в Самаре и на форуме есть почти такой же вариантик фанерных щитов, у ГЛУХОЙ( ник).Свяжитесь, может что посоветует.

Я просто что хочу (блин, я про это уже везде говорил, но повторюсь): хочу сделать НЧ секцию из 2-х или даже 3-х динамиков 4гд-35 (осталось их чутка доработать) со срезом герц эдак с 300-400-500 (не знаю как лучше). Пока лругие "НЧ" мне не светят, а эти мало того, что имеются, так еще и устраивают. На СЧ и ВЧ - гринконы.
Получается по 4-5 динамиков на канал, которые как-то надо "отфильтровать"

да нет, не военный. Просто занят чутка и теорию некогда особо читать. Я это... практик! Мне проще взять паяльник и че-нибудь попробовать изменить, да послушать

Ну ясно. Будем знать теперь.

вот вам и вторая нобелевская

ни чего не скажу посмотрю чем эксперимент закончится

Кстати, обратил внимание, что за бугром часто используют для фильтров наши кондеры (МБГО).... Видать хороши...

не только за бугром...

а мне понравились к73-16, но не в плане звучания, а просто... доступные, дешевые, удобные при работе (толстые длинные ноги - удобно 3-4 кодера спаивать параллельно). У нас на рынке они по 10-20 руб в зависимости от емкости.
Вот только не понял: есть ли разница между кондерами с зелеными торцами и коричневыми.

73-16,73-17, как и 73-9....сколько не пробовал - всё снимал - пакостный девайс.
Сейчас стоят электролиты Ничикончики -музыка!

А автору темы слово можно вставить

Короче перебрал кроссовер так как насчитала программа с более менее ровной АЧХ
ну и на верха поставил LC как советовал производитель.

Ну что можно сказать.
Буду вторую колонку перебирать.
Вместо гундежа они запели
Высокие подобралсь немного
середина выровнялась
сравниваю со второй
так в старом варианте гундит голос и верха аж звенят
а в новом середина стала прозрачнее

Мне нравится однако
