 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 30 авг 2020, 13:11
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0
Доброго времени суток!

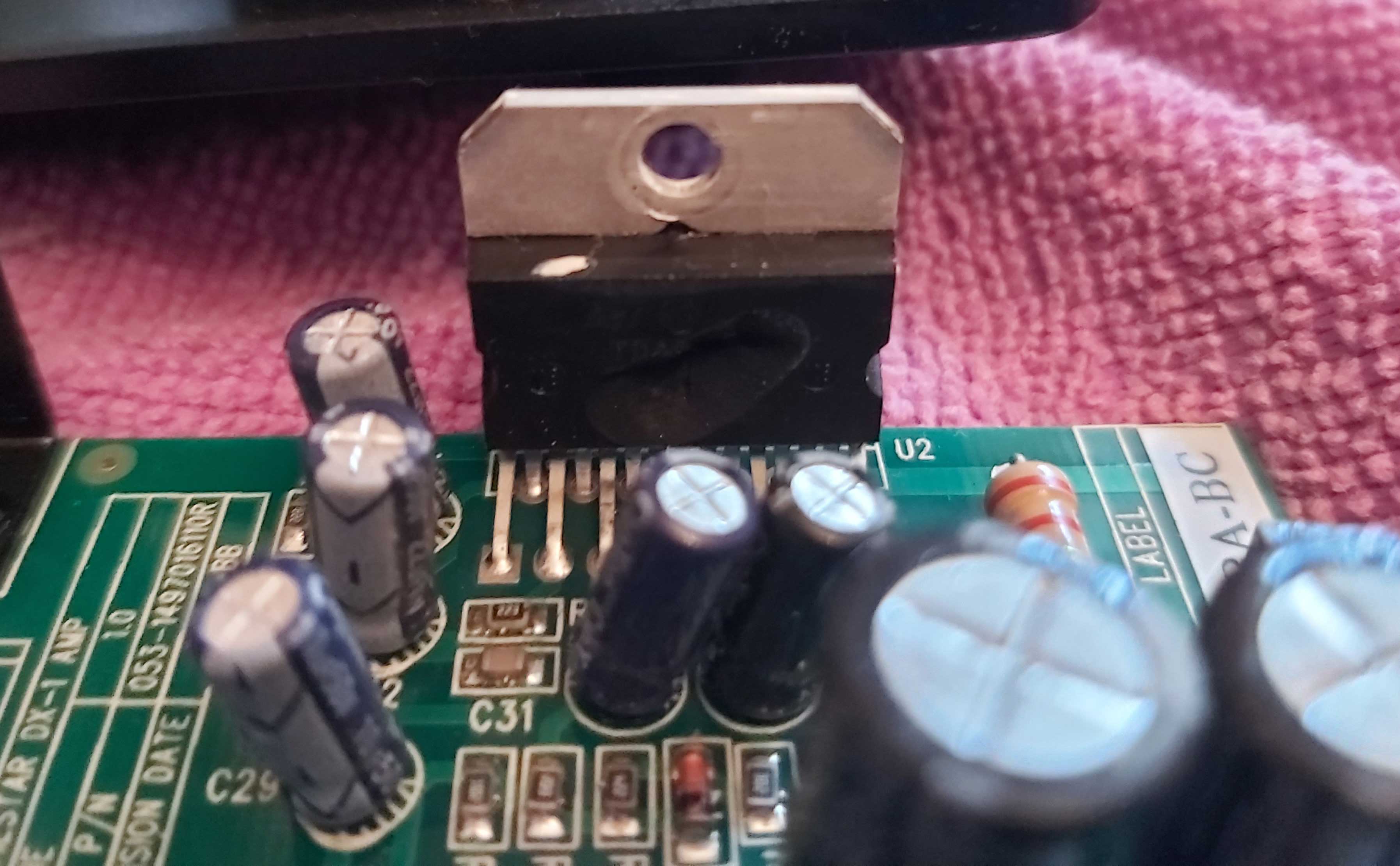

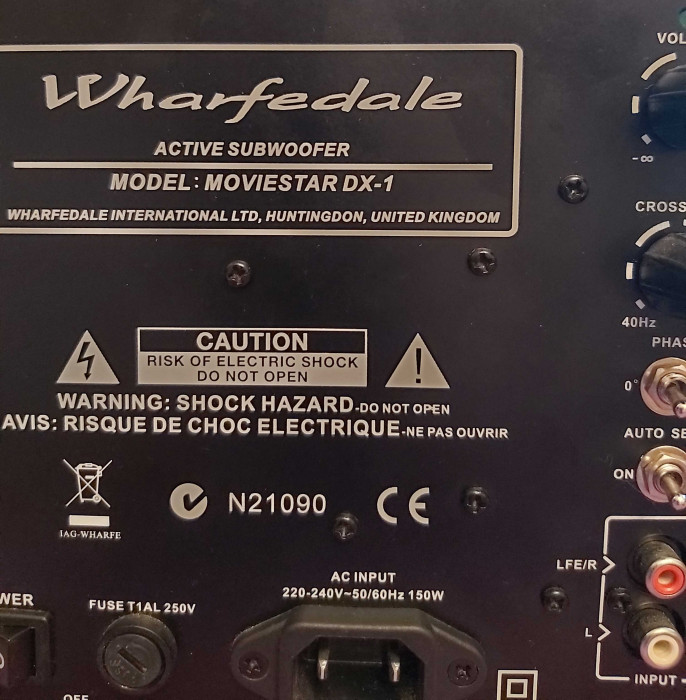

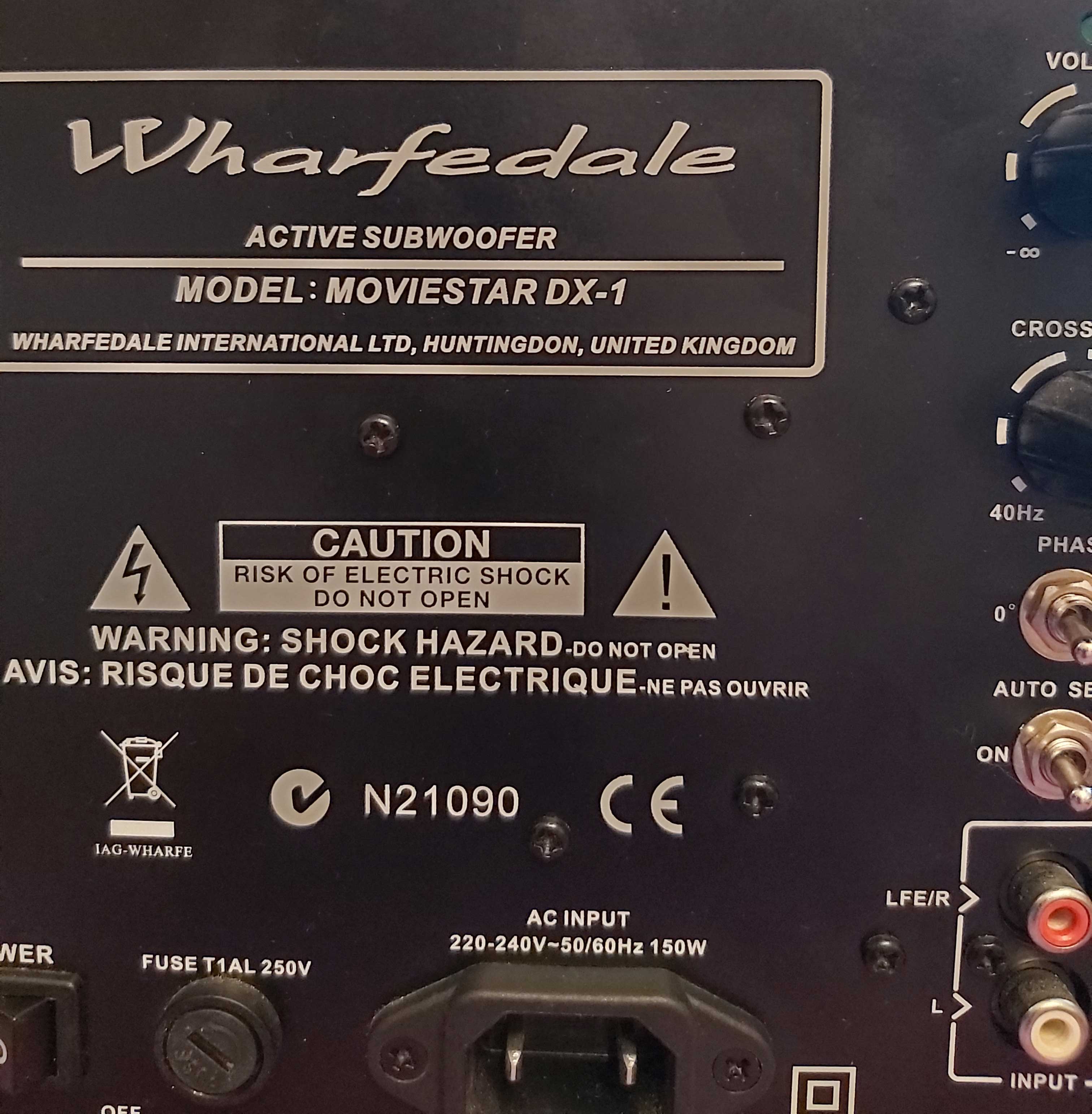

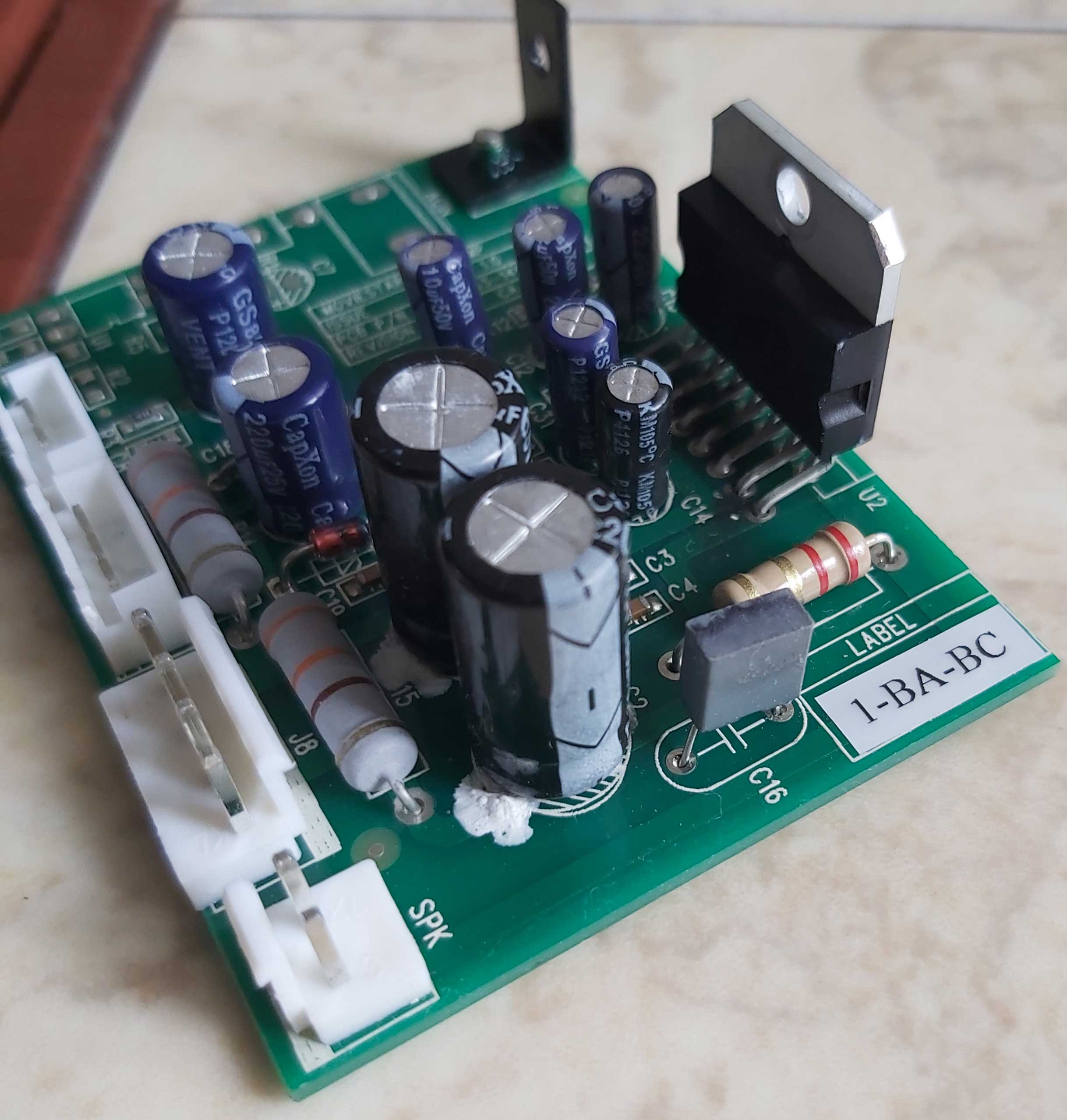

Случилась неприятность, погорел активный саб wharfedale dx-1. в микросхеме мощности дыра! распознать что на ней написано нереально. помогите пожалуйста найти принципиальную схему. фото всех данных, которыми располагаю, прикрепляю.
заранее благодарю за понимание и содействие.


Вложения:
20200827_170357.jpg [ 302.63 КБ | Просмотров: 1398 ]
20200827_171501.jpg [ 457.35 КБ | Просмотров: 1398 ]
  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 30 авг 2020, 13:13
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0

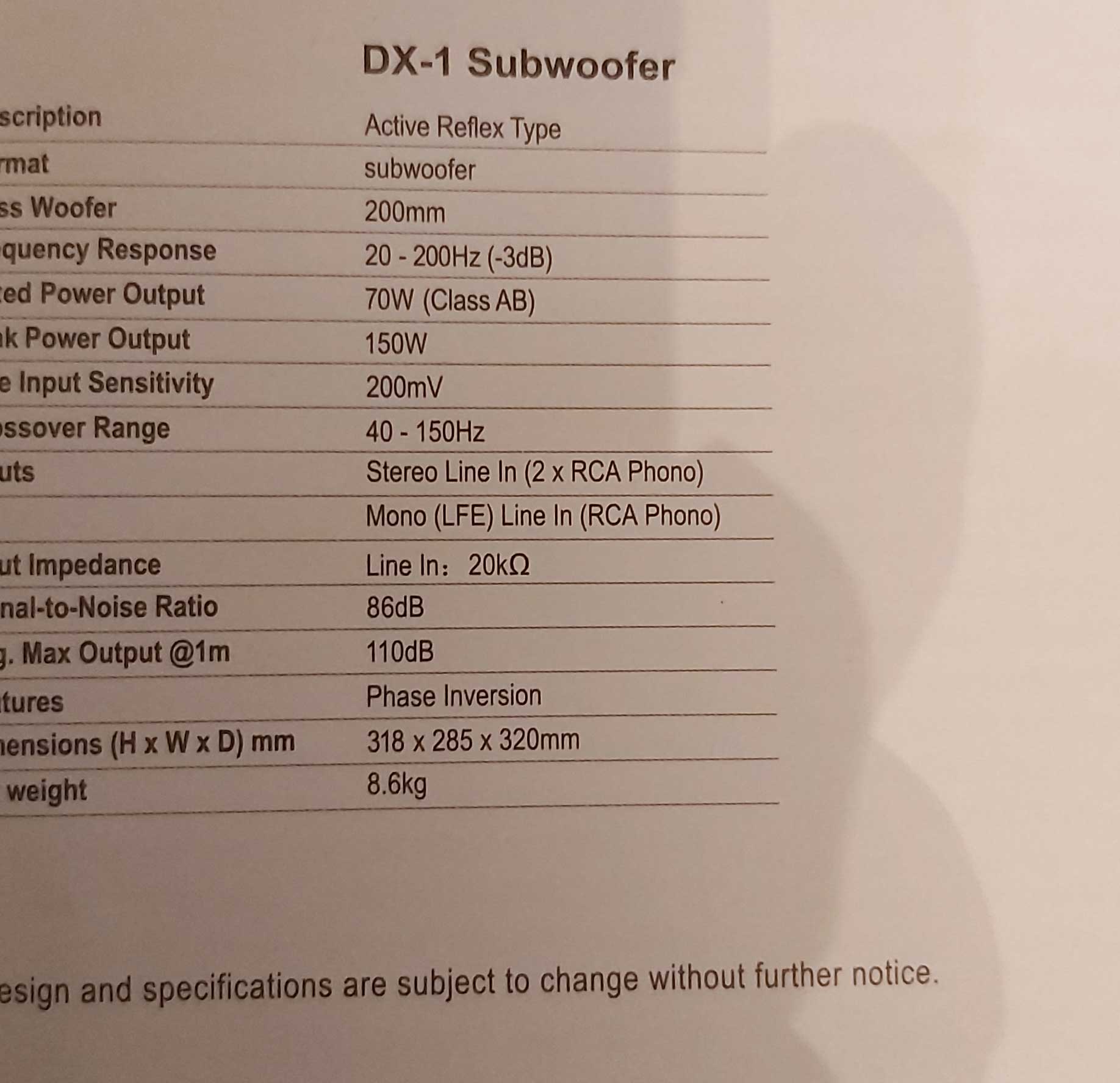

вот еще характеристики мануала


Вложения:
IMG-4f0f76b548d8334cbe676f9e8d5907bb-V.jpg [ 126.29 КБ | Просмотров: 1396 ]
  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 30 авг 2020, 13:15
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0
из фото видно что микросхема TDA, а вот какой номер...??


  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 30 авг 2020, 13:30
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5090
Надо глянуть цоколевку, скорее всего что-нибудь типа TDA7293


Вложения:
1350_TDA7293.pdf [344.36 КБ]
Скачиваний: 81

-----------------
Лужу-паяю, ЭВМ починяю.
  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 30 авг 2020, 14:04
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0

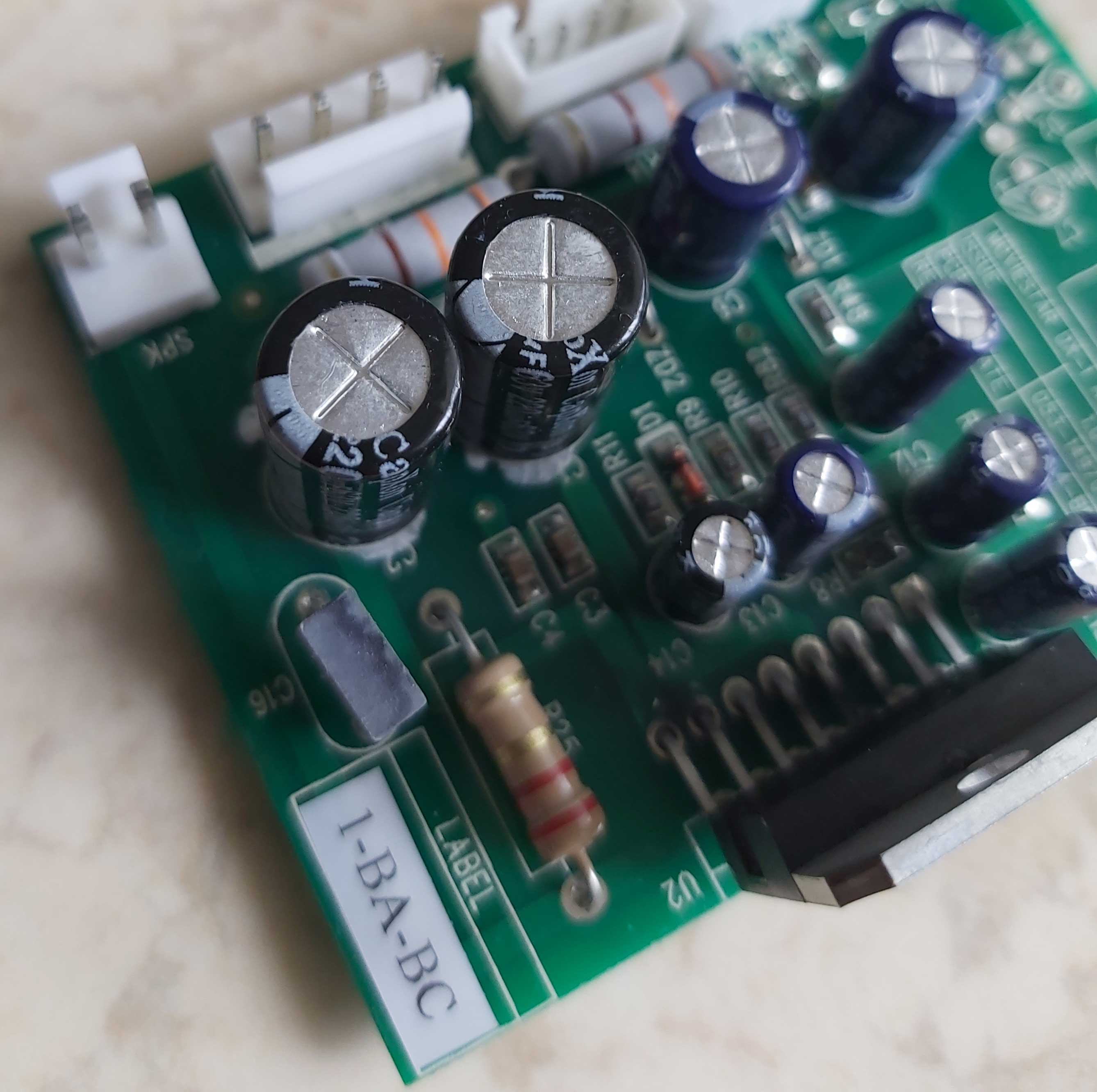

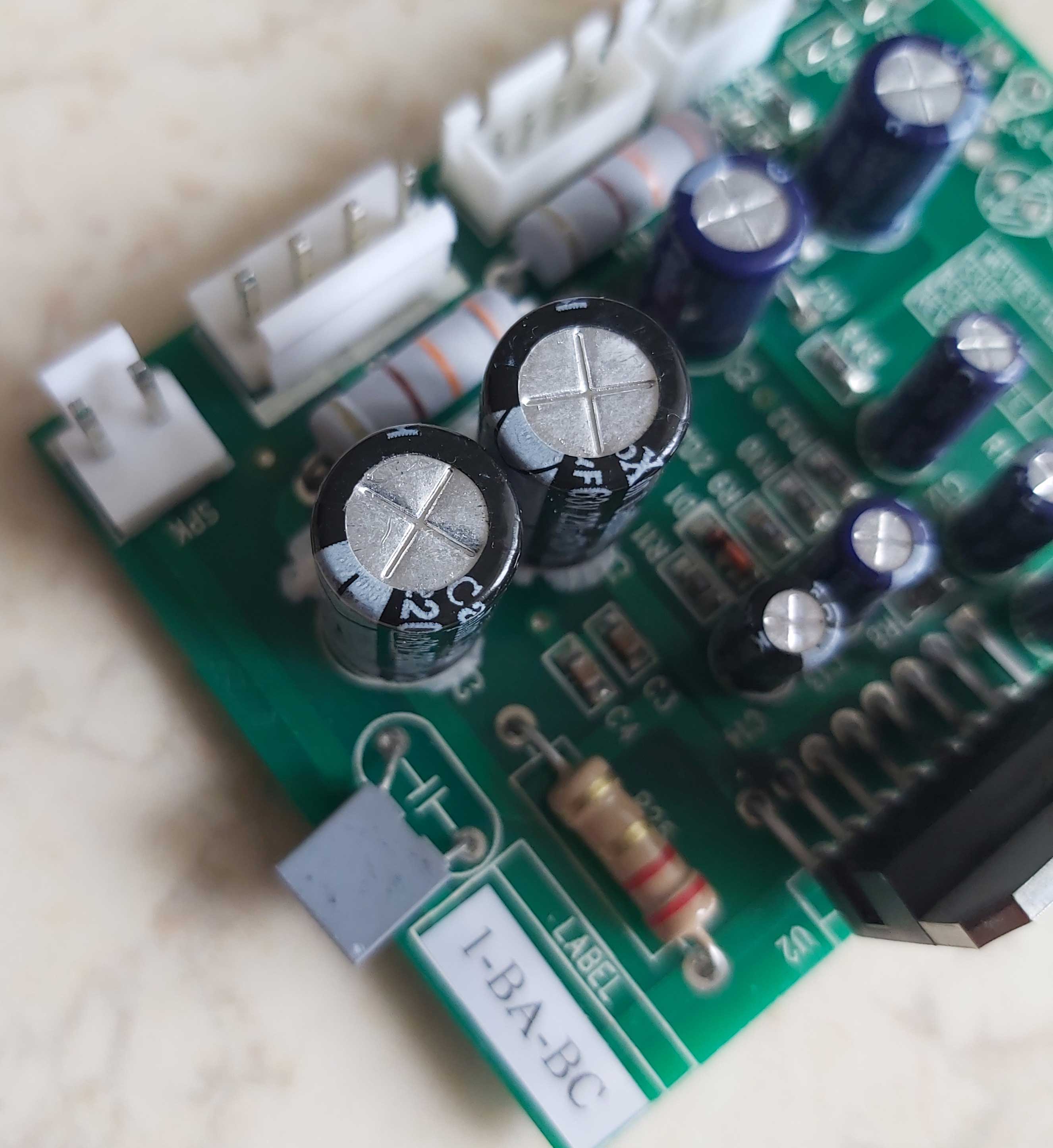

еще похоже кондер с16 очень сильно устал...


Вложения:
20200830_133916.jpg [ 274.03 КБ | Просмотров: 1385 ]
20200830_133857.jpg [ 299.67 КБ | Просмотров: 1385 ]
  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 31 авг 2020, 09:39
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0
подскажите, реально найти принципиальную схему к этой плате?


  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 31 авг 2020, 10:02
Злобный модератор
Аватара пользователя

Откуда: Город бесов

На форуме с
Сообщений: 20930
Его благодарили: 3919
Изделие свежее, нужно искать СМ у официалов


  В сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 31 авг 2020, 10:12
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0
этому изделию уже больше 15 лет..свежее??
может я лох..но у официалов не нашел..


  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 31 авг 2020, 10:51
Злобный модератор
Аватара пользователя

Откуда: Город бесов

На форуме с
Сообщений: 20930
Его благодарили: 3919
Sema писал(а):
больше 15 лет

Сорри, не заметил надпись Wharfedale International LTD. Это еще до IAG'овский период. Ну тогда со схемой трудновато будет. Можно попробовать на Электротане, но у меня нет там регистрации https://elektrotanya.com/keres


  В сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 31 авг 2020, 12:56
Аватара пользователя
Имя: Павел
Возраст: 57
Откуда: солнечная Хакасия

На форуме с
Сообщений: 2210
Его благодарили: 457
Sema писал(а):
подскажите, реально найти принципиальную схему к этой плате?

в даташите есть схема включения 7293 , она будет соответствовать на 99% ... заодно глянете 7294, она чуть слабее(если не изменяет память) и какое-то отличие в подключении есть


  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 01 сен 2020, 11:49
Автор темы

Имя: Олег

На форуме с
Сообщений: 15
Его благодарили: 0

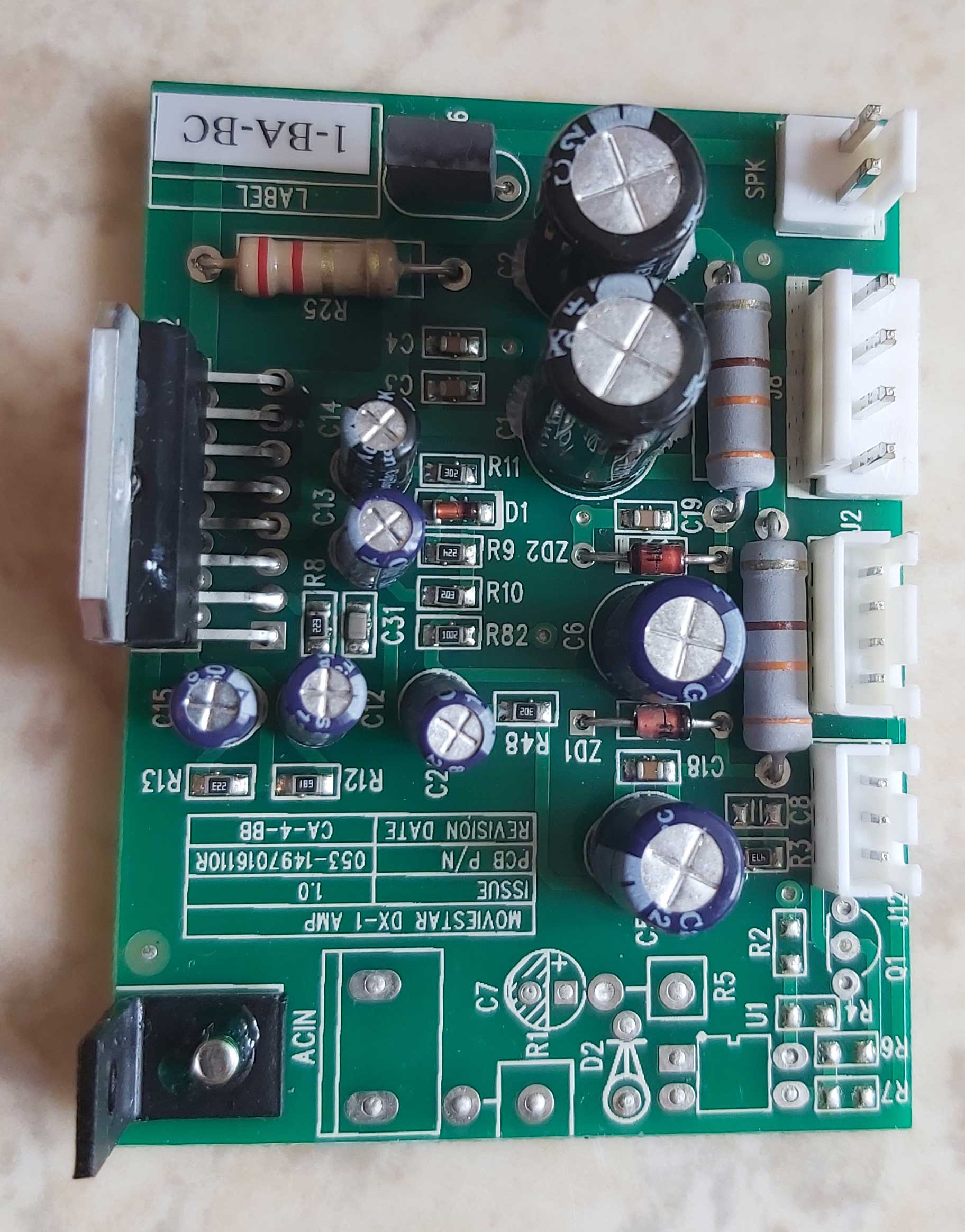

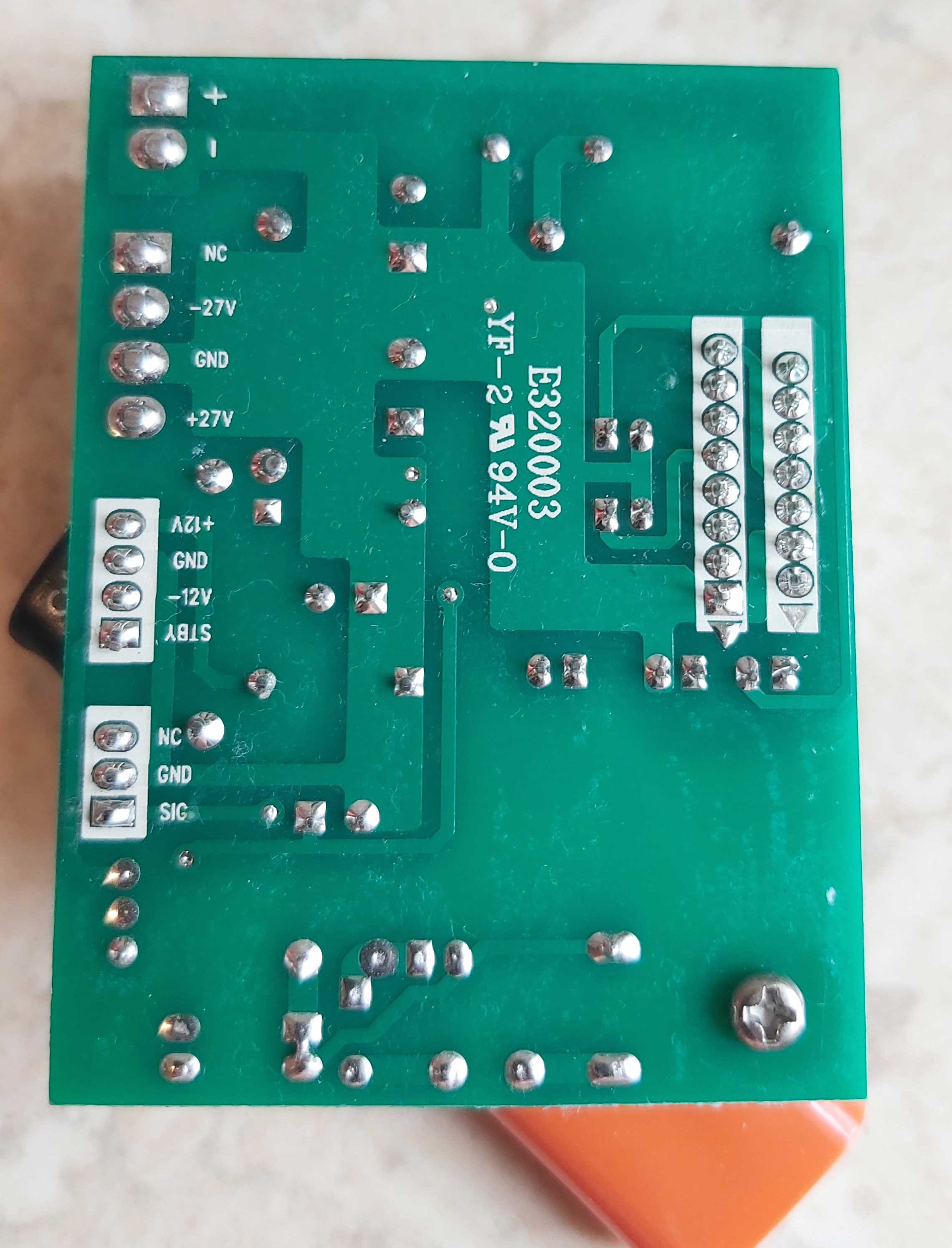

подскажите еще пожалуйста, чайнику, что за деталь с16? она точно сильно "устала"...


Вложения:
20200901_111953.jpg [ 245.68 КБ | Просмотров: 999 ]
20200901_111941.jpg [ 263.94 КБ | Просмотров: 999 ]
20200901_111921.jpg [ 249.58 КБ | Просмотров: 999 ]
  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 01 сен 2020, 12:07
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5090
С16 - это пленочный кондер, Стоит в фильтре Цобеля на выходе усилителя.
Можно заменить любым с такими же параметрами.
Скорее всего, что-то типа 0,1 мкф на 100вольт.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 01 сен 2020, 14:44
Аватара пользователя
Имя: Павел
Возраст: 57
Откуда: солнечная Хакасия

На форуме с
Сообщений: 2210
Его благодарили: 457
Горрыныч писал(а):
Можно заменить любым с такими же параметрами.

а можно забить... трансбубен всё-таки :)


  Не в сети Профиль

 Заголовок сообщения: Wharfedale dx-1 сабвуфер
Непрочитанное сообщениеДобавлено: 01 сен 2020, 15:39
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5090
Можно и выкусить. Но, без него иногда бывает возбуд.

-----------------
