Радиолюбитель писал(а):
Что объяснять? В данной схеме да, резистор включен последовательно, потому как сигнал с вторичной обмотки трасформатора идёт сразу на разъём. Сопротивление вторички считай ноль, поэтому 75 Ом в послед. Девяносто процентов схем выхода - вторичка трансформатора, разделительный конденсатор, на раззъём и паралельно резистор на 75 Ом. Ничего тут нового нет, главное резистор присутствует и на 75 Ом.

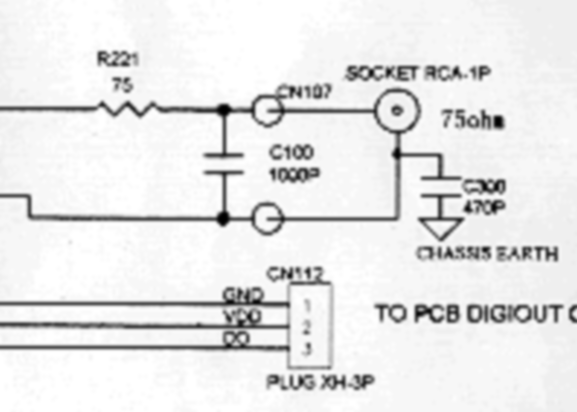

Почему вы только сейчас об этом говорите, когда все разжевано и выложены фото и схемы?
Ведь ЕСЛИ вы ЗНАЕТЕ схемотехнику, то могли это сразу объяснить.
Радиолюбитель писал(а):

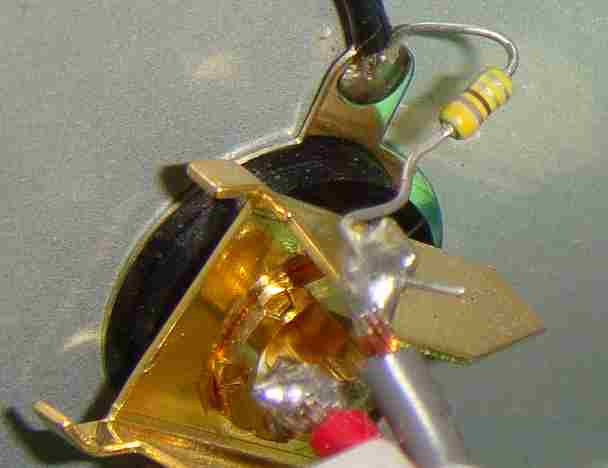

А то что я не разглядел на маленькой фото куда припаян резюк около разъёма, так извиняйте. Я в неравном положении. У хозяина всё на виду, да схема есть, а я по фото всё увидеть должен, которое хрен расмотришь.
Не рассмотрел, бывает, но почему сразу в бой?
Радиолюбитель писал(а):
Смысл главное один и тот же - нужно согласование. А ведь бывают схемы без развязывающихся трансов, вот где игра со шнурками...
Вот, это опять говорит о том что вы не понимаете о чем говорите.
Согласование обеспечивается не только этим резистором(75 Ом). Но и соединением(линией) транса с выходным разъемом(в данном случае).
Радиолюбитель писал(а):
А ведь бывают схемы без развязывающихся трансов, вот где игра со шнурками...
Ьывают, но и там ВСЕ СТАНДАРТНО, просто по другому сделано.
