И так благодаря кое каким форумчанам в числе которых Алексей maddddy и Basilian тема о корректоре http://audioes.ru/viewtopic.php?f=32&t=1913 получила неожиданное продолжение .

Меня долго упрашивал Сергей ака different сделать ему достаточно приличный ММ корректор в виниловый сетап в замен встроенному .
Я честно говоря не когда не делал на заказ таких изделий но уступил аргументам Сергея.
Была выбрана схема корректора , она пока не раскрывается далее был сделан заказ на промышленное производство плат для него (ENIG покрытие никель- золото )
Подобрана базовая комплектация и процесс пошел.

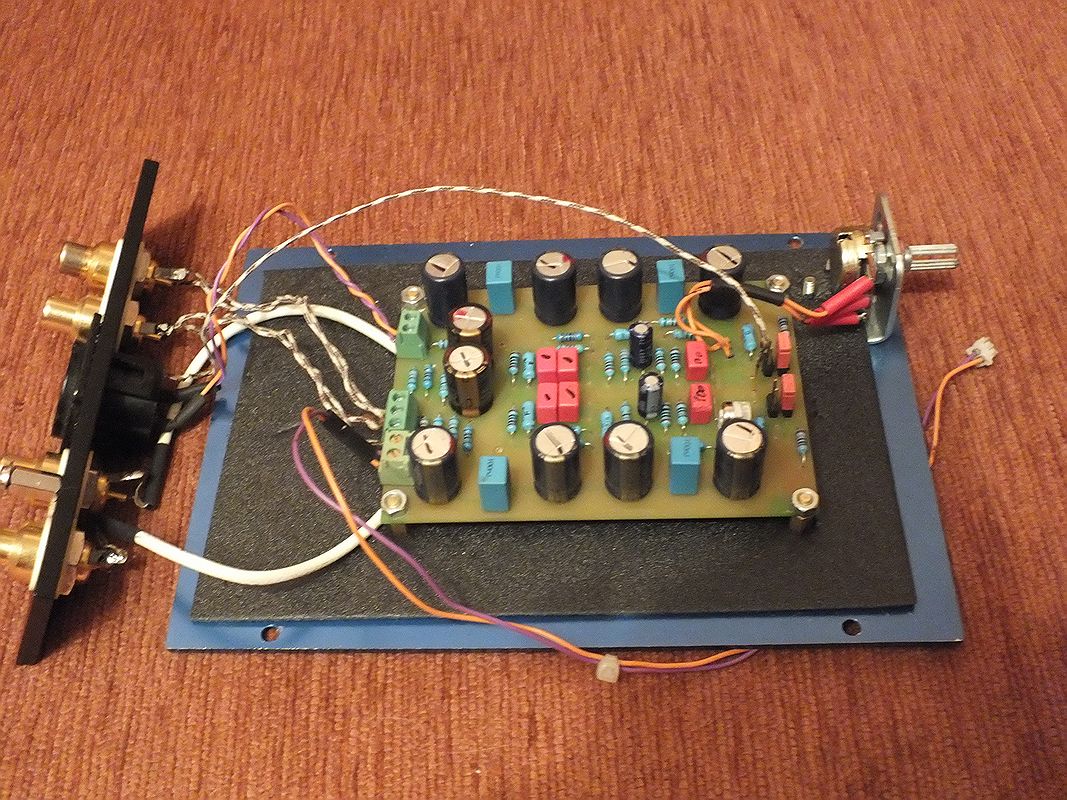

Был сделан базовый вариант корректора пока на основе довольно интересного корпуса с внешним БП .

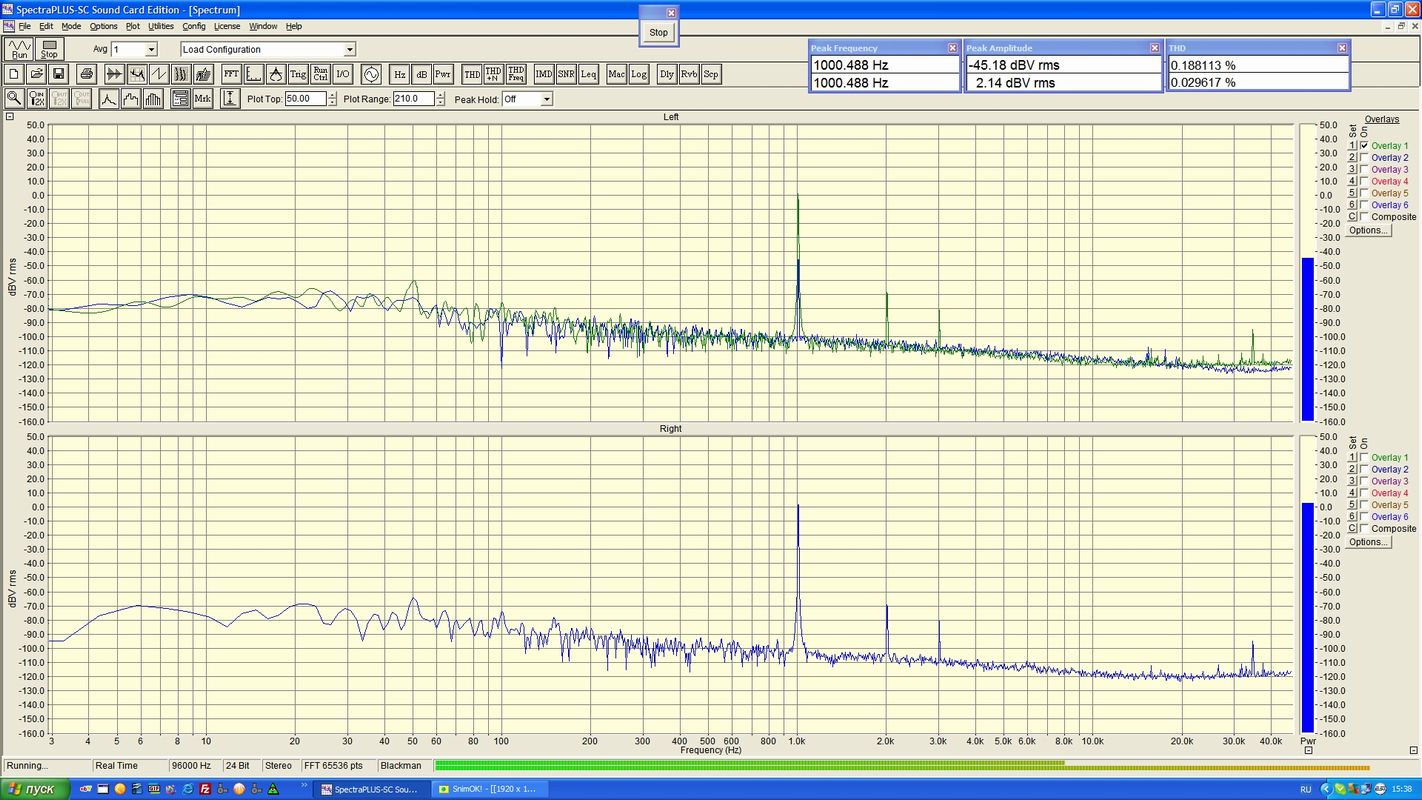

После неспешного изготовления конструкция была настроена . Были проведены базовые измерения неравномерности АЧХ и кое какие другие гарантирующие 100% повторяемость изделий и основных характеристик.
Так же корректор был отслушен в своем сетапе .
После чего был отослан клиенту с инструкцией .
Сегодня он его благополучно получил и всю оставшеюся половину дня предавался прослушиванию музыки с пластинок. Надо сказать что с удовольствием.
Далее как он определится с тем что написать по поводу девайса то обязательно напишет а я пока могу ответить на вопросы форумчан и озвучить кое какие мысли по комплектации и дальнейшей судьбе производства.
Да кстати саму конструкцию корректора я назвал Deep Blue Есть у него эта самая глубина в звуке и океанская широта , кроме того название красивое .
С уважением Олег.

Симпатичная коробочка! Цена ?

Ну Олег, ну не ожидал я такого Ты молодец!

Сама концепция включает в себя простоту схемы ,отсутствия ООС в корректирующей цепочки RIAA , хорошую комплектацию и качественный блок питания .
Далее , деление корректоров по базовым функциям и комплектующим от базовой до достаточно элитной если принять во внимание пожелания заказчика.

По базовым функциям это наличие дистанционного кнопкой переключения КУ корректора для работы с катриджами от 4 mV до 6mV что дает достаточною гибкость при работе корректора с любым ММ катриджом .

Серия стандарт не имеет такого переключения и может быть выполнена или под стандартный КУ в 40 дБ или по желанию заказчика с большим до +5-6 дБ от стандарта.
Так же базовая версия имеет переключения R входного два положения от стандартного 47 кОм до 90 кОм , переключается в ручную на плате джампером.
Переключения R входного нужно для точной подстройке к катриджу особенно с большой собственной индуктивностью для получения более плоской АЧХ .

Более продвинутая версия с переключаемым КУ будет иметь выбор R входного кнопкой из двух вариантов . Один стандартный в 47 кОм а второй по желанию заказчика.
Базовая версия имеет одну позицию C входного , около 100 пФ или по желанию заказчика но без переключения.

Продвинутая версия назовем ее SE так же как и выбор R входного кнопкой с номиналами заказчика из двух позиций.

Далее базовая версия имеет в корректирующей цепочки хороший стандарт WIMA FKP 1% и в качестве выходных межкаскадных электролиты от Nichicon серий KZ .
В блоке питания и на плате от Panasonic FM .

SE версия ELNA или Silmic II или Starget в БП Panasonic FM или по договоренности другие. В RIAA цепочки настоящие пропиленовые фольговые винтажные Philips .

Есть возможность комплектовать более элитную серию конденсаторами в RIAA от AMTRANS и электролитами от Black Gate и ELNA Cerafine . Это все только по договоренности!


Все резисторы во всех сериях 1% допуском от Фултроникс и Ягео а так же наши особо точные С2-29 .
Далее будет нормироваться неравномерность АЧХ в сериях и комплектность в сериях более продвинутых БП без диодов на основе другого принципа выпрямления АС с очень малым шумом.

Основные характеристики корректоров ;
Усиление базовой версии на 1 кГц 40 дБ + 6 дБ по желанию.
Диапазон частот 20-100000Гц .
Отношение сигнал /шум -80дБ базовая и -72-78дБ в версии +6 дБ
Неравномерность АЧХ по версиям от+/- 0.3 дБ до +0.5 дБ SE версия ( связано с невозможностью точного подбора конденсаторов в корректирующей цепочки RIAA из за нестандартного номинала и большего разброса их . На качестве звучания не отражается я вас уверю.
Максимальное неискаженное вых напряжение при питании 24В около 7В .
Переходное затухание между каналами > 70 дБ .
Искажения порядка 0.08%-0.1% c плавно спадающим SE спектром.
Выходное сопротивление около 600 Ом.
Напряжение питания от +24В до +32В DС
БП в SE малошумящий без стабилизации.
