Купил товарищ данный дак "за недорого". Звук в общем-то не понравился и он обратился ко мне за помощью. Выжать максимум из этой коробочки.

Посмотрел в живую этот дак и я слегка ужаснулся его начинке и безграмотной разводке печатной платы.

Цап включает в себя несколько основных функциональных узлов:
- USB вход реализованный на PCM2706;
- TOSLINK вход SPDIF;
- Коаксиальный гальванически не развязанный вход SPDIF;
- Приемник(селектор)+апсемплер на SRC4392 TI;
- Тактовый генератор на 24.576 МГц;
- Цап DSD1792 TI;
- Каскад I\U на MC33079, фильтр на JRC5532;
- Виртуальный источник отр. напряжения на переключаемых конденсаторах;
- Контроллер PIC16F616 для управления SRC и шиной сброса Цапа.

Что прежде всего бросается в глаза:
- Применение электролитов общего назначения (Jamicon SK);
- Использование керамических конденсаторов-флажков в качестве блокировочных;
- блокировочные емкости стоят на большом расстоянии от ножек Цапа, Апсемплера и УСБ приемника.

На основе анализа возможного твика, были приняты следующие решения:
- Заменить электролиты Jamicon на OSCON в цифровой части, в аналоговой части установить конденсаторы Silmic II, Nichicon High Grade;
- Удалить блокировочные конденсаторы-флажки, и заменить их керамикой в смд исполнении в корпусах 0805 или 1206 в зависимости от положения. Смонтировать новые конденсаторы как можно ближе к выводам питания микросхем;
- Установить развязывающий трансформатор на входе коаксиального SPDIF;
- Собрать новый источник питания, содержащий в себе шины питания цифровой и аналоговй части и поместить в отдельный корпус;
- Заменить MF резисторы в аналоговой части, на резисторы производства DALE.
-Заменить опер MC33079 на LME49740, а JRC5532 на AD712 (или другие. Смонтирую панельку.)

Пока список работы такой. По ходу пьесы буду выкладывать результаты.




  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 10 апр 2013, 22:32
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Вот это интересно!!
Давай, информируй!! Почитаем!! :shock:

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 10 апр 2013, 22:44
Аватара пользователя


На форуме с
Сообщений: 1359
Его благодарили: 120
Просто интересно, во что (включая трудозатраты) обойдется апгрейт, и будет ли результат соответствовать вложенным средствам? :?
Следим за развитием событий. Думаю, имея свой опыт цапостроения, Денису прикольно покопаться в чужих "поделках". ;)

-----------------
Инженером может называться тот, кто, потратив один доллар, выполнит задачу, которую, потратив сто долларов, может выполнить любой идиот.


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 10 апр 2013, 22:56

Откуда: Москва , ТиНАО , Троицк

На форуме с
Сообщений: 515
Его благодарили: 78
AudioManiak писал(а):
будет ли результат соответствовать вложенным средствам?


.... и каким именно образом будет измерен ? :)

Жду очередную тему " Емкостная твиковщина . Основные постулаты ".

-----------------
Лучше иметь 200 пар С-90 по 5 тыщ, чем одни Вилсон Александрия за лимон


  В сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 11 апр 2013, 17:35
Аватара пользователя


На форуме с
Сообщений: 1359
Его благодарили: 120
бабай писал(а):
Жду очередную тему

Ну и жди . . .
Человек самодельщик, захотелось ему попробовать "улучшить".
А для чего, собсно, это делается? Для улучшения картинки на осцилле, для улучшения цифры на мультиметре?
В первую очередь это делается для улучшения звучания. И никто не говорит, что это даст ошеломительный результат,
если вообще даст. Ну а вдруг? Потому и написал: будет ли результат соответствовать вложенным средствам?
А если захотелось пригласить всех в сосисочную - то это не тут!
Денис, напиши что получилось! ;) Работают твои идеи?

-----------------
Инженером может называться тот, кто, потратив один доллар, выполнит задачу, которую, потратив сто долларов, может выполнить любой идиот.


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 11 апр 2013, 21:02
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
folk писал(а):
Пока список работы такой.
:pop: Ждем.

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 11 апр 2013, 23:44
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
folk

А не скажете ли Вы , что на этой плате делает PIC16? Я так понимаю, что он через SPI осуществляет загрузку внутренних регистров. Или на него возложены другие функции?


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 12 апр 2013, 08:06
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
Контроллер служит для загрузки регистров SRC, общего сброса цапа и SRC, управление реле на выходе и программное управление выбором входа (на ножке висит тумблер SPDIF -USB)

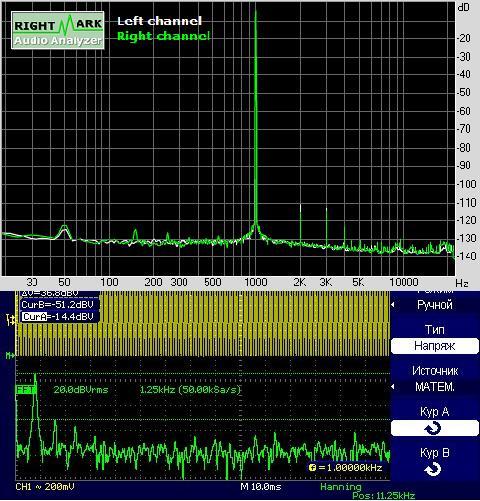

Вчера снял осциллограммы питания, тестовых сигналов и спектры. К сожалению звуковую карту подрубить пока не получается (для теста через спецпрограммы) , но надеюсь вопрос решу.

Могу сказать, что на спектре снятым осциллографом с FFT функциями помимо первой гармоники 1000 гц, есть 2 и 3 с заметно большой величиной и гармоника более высокого порядка.


Последний раз редактировалось folk 12 апр 2013, 08:10, всего редактировалось 1 раз.

  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 12 апр 2013, 08:08

folk писал(а):
К сожалению звуковую карту подрубить пока не получается (для теста через спецпрограммы)

А подробнее можно...




 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 12 апр 2013, 08:19
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
Master-UFA писал(а):
folk писал(а):
К сожалению звуковую карту подрубить пока не получается (для теста через спецпрограммы)

А подробнее можно...


Через программку rmaa



  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 12 апр 2013, 08:29

folk писал(а):
rmaa

Аааа...вот чё....




 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 12 апр 2013, 11:47
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
folk

Денис, а какая конфигурация ? Имеется ввиду, откуда брался тестовый сигнал 1 кГц?
Обратите внимание на равенство пиков 2-ой и 3-ей гармоник правого канала .


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 14 апр 2013, 17:19
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
bighill писал(а):
folk

Денис, а какая конфигурация ? Имеется ввиду, откуда брался тестовый сигнал 1 кГц?
Обратите внимание на равенство пиков 2-ой и 3-ей гармоник правого канала .


Это просто пример программы RMAA. К данному цапу отношения не имеет ;)


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 16 апр 2013, 08:55
Аватара пользователя
Имя: Дмитрий
Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 7579
Его благодарили: 2448
Денис, как продвигается работа?

-----------------
Древняя китайская мудрость гласит: «НИ СЫ»,
что означает: «Будь безмятежен, словно цветок лотоса у подножия храма истины»


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 16 апр 2013, 09:40
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
Жду комплектующие. Сегодня заберу с почты конденсаторы. наберитесь терпения, все будет выложено по мере готовности ;)


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 16 апр 2013, 11:06
Аватара пользователя
Имя: Дмитрий
Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 7579
Его благодарили: 2448
бум ждать ;)

-----------------
Древняя китайская мудрость гласит: «НИ СЫ»,
что означает: «Будь безмятежен, словно цветок лотоса у подножия храма истины»


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 20 апр 2013, 23:04
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
И так, "рекапинг" сделан!



Некоторые заявляют, что "рекапинг" отстой и ничего не дает, Хорошо. Давайте сравним что получилось!

До переделки:


После (по горизонтали масштаб другой немного):


И так получилось выйграть поболее 2дбв и это при условии что трек по уровню 0 дб, т.е. выход работает на максимум. Конструктивно цап имеет неполярные электролиты на выходе оперов, закоротим их, посмотрим, что вышло:


Немного лучше. В итоге улучшили на 4ДБВ. Что на слух: звук стал заметно лучше, появилась хорошая сцена, без проблем работает на тяжелом роке. В общем субъективно "рекапинг" дал результаты. Почистилось питание цифровой части, пропал импульс. Прослушивал на нем кабеля от Олега.

Меандр 1 кГц после "рекапинга"


После замыкания "кондера" на выходе


Видно у кондера паразитные параметры большие. В принципе там и стоит бытовуха. Выкидываем его нафиг! (ибо всеравно постоянки нет на выходе, да и человек не использует УПТ усилители). Проверим, что даст более лучшее питание и новые опера...


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 27 апр 2013, 21:40
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
Выкидываем лишнее с платы, ставим новые кондеры и панельки



Займемся сборкой внешнего бп.








Ждем теперь операционники (уже в пути)


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 27 апр 2013, 21:43
Аватара пользователя
Имя: Дмитрий
Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 7579
Его благодарили: 2448
отлично получается :!:

-----------------
Древняя китайская мудрость гласит: «НИ СЫ»,
что означает: «Будь безмятежен, словно цветок лотоса у подножия храма истины»


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 27 апр 2013, 22:17
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Респект!!! 8-)

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 12:55
Аватара пользователя

Возраст: 55
Откуда: Самара

На форуме с
Сообщений: 20
Его благодарили: 4
Dimon66 писал(а):
отлично получается


ЮрийМ63 писал(а):
Респект!!!


:klass:


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 14:45
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
Кажется забыл написать чем все кончилось :?

И так настал день Х, все работы закончены. осталось подвести итоги.

Он заиграл! И не плохо! Из УГ получилась хорошая конфетка :smile:

Сравним спектры до и после. Хотя они не описывают звучание цапа, но все же дают некоторую качественную оценку - результат.

Синус 1 кГц записанный по уровню 0 дБ. (слева "до", справа "после"). Уровень гармоник снизился до 47 дб! Значит искажений вносимых преобразователем ток-напряжение стало меньше!


Мультитон 11 Кгц + 12 кГц(слева "до", справа "после"). Уровень интермодуляционных искажений также немногоо снизился.





Владельцу понравилась переделка. Так же сказал, что с этим ЦАПом стало заметны изменения в звуке при подключении разных межблочных кабелей. В общем дерзайте :bah:


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 14:49

Молодец! Дерзай дальше.Жду свой, после переделки.Тот интересно как получится? :)




 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 15:12
Аватара пользователя


На форуме с
Сообщений: 1359
Его благодарили: 120
Ну вот, назло злопыхателям результат таки есть! Вот что значит приложить руки к стандартному заводскому изделию! Респект! ;)

folk писал(а):
да и человек не использует УПТ усилители


А вот это вы здря, батенька! Сейчас более половины нормальных усилков практически УПТ, и так и позиционируются.

-----------------
Инженером может называться тот, кто, потратив один доллар, выполнит задачу, которую, потратив сто долларов, может выполнить любой идиот.


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 17:07
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
А я даже и не знаю, что можно сказать, глядя на представленные результаты.
Для иллюстрации просто на одной картинке разместил два экрана (сравниваем зелёные графики).
В верхней части – Ваш пример работы программы rmaa (отличные результаты), в нижней – обмеры до переделки (no comments!). Думается, что какая-то ошибка , так как это уровень Ad Lib (седовласые должны помнить этот тип саунд карт времён XT)
А уровень 2-ой гармоники в -47 dB (уже после твика) Вас не пугает?


Вложения:
comp.JPG [ 68.48 КБ | Просмотров: 5679 ]
  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 17:51
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
bighill писал(а):
А я даже и не знаю, что можно сказать, глядя на представленные результаты.
Для иллюстрации просто на одной картинке разместил два экрана (сравниваем зелёные графики).
В верхней части – Ваш пример работы программы rmaa (отличные результаты), в нижней – обмеры до переделки (no comments!). Думается, что какая-то ошибка , так как это уровень Ad Lib (седовласые должны помнить этот тип саунд карт времён XT)
А уровень 2-ой гармоники в -47 dB (уже после твика) Вас не пугает?


Вы забываете, я специально везде указываю, что запись с диска имеет уровень 0 Дб - для кого? RMAA измеряет на более низком уровне (вроде -6 Дб). На таких уровнях все чистенько...


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 18:13
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
folk писал(а):
На таких уровнях все чистенько...

А это "чистенько" можно продемонстрировать?
Ну и опять сравним картинки из примера (- 3dB) с полученными.


  Не в сети Профиль

 Заголовок сообщения: Musical fidelity V-DAC
Непрочитанное сообщениеДобавлено: 01 июн 2013, 18:20
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
Уже нет.


  Не в сети Профиль
