Итак, первый пошел
Усилитель Poweramp-01.
Усилитель ведет свою историю с 2010 года, когда был собран первый макет по данной схемотехнике, см. ниже.
Усилитель в разных версиях участвовал в выставках РХЭ-2013, 2014 и в целом получил лестную оценку посетителей, хотя встречались и другие мнения.
Представляю черновой вариант новой, 5 версии усилителя(существует пока только в виде макета).
Основные характеристики:
Максимальная выходная мощность - 40 Вт на 4 Ома(25 Вт на 8 Ом) или 70 Вт на 4 Ома (40 Вт на 8 Ом)
Полоса воспроизводимых частот - от 5 Гц до 200 кГц
Коэффициент нелинейных искажений на мощности, равной половине максимальной - не более 0.5%
Уровень шумов и помех, не более - -90 дБ.
КПД - около 40 %

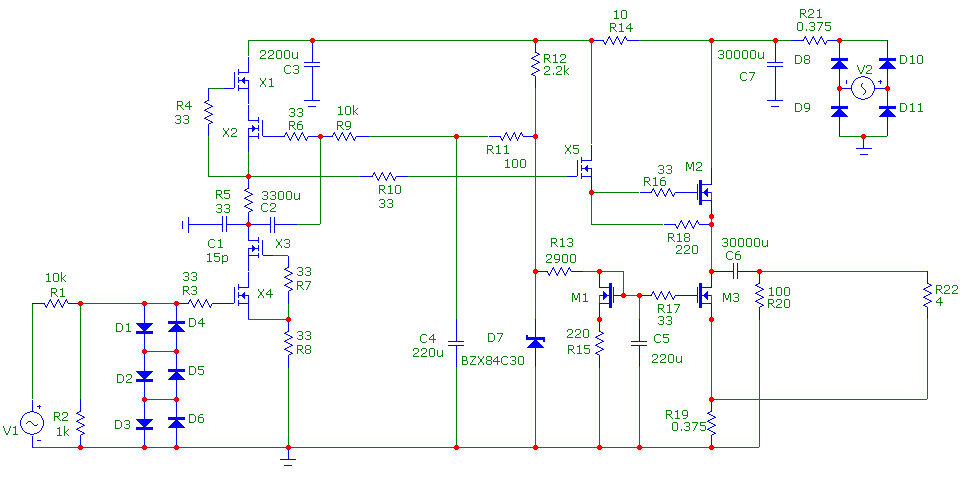

Несколько слов о схемотехнике - усилитель построен по двухкаскадной схеме:
1.Первый каскад - усилитель напряжения построен на транзисторах Х1...Х4 по каскодной схеме, обеспечивает усиление по напряжению примерно в 300 раз, что в совокупности с входным делителем дает усиление примерно в 26 раз.
2.Второй каскад - усилитель тока построен на транзисторах X5 и М1...М3. Транзистор X5 обеспечивает начальное усиление по току и низкое выходное сопротивление для работы мощного выходного транзистора М1. Транзисторы М2 и М3 представляют собой управляемый источник тока(М2 является датчиком температуры), а также каскад, включенный по схеме с общим затвором. Управление током покоя с помощью выходного сигнала, а также использование М2 в качестве каскада с общим затвором обеспечивает увеличение КПД с 20 до 40 % и позволяет реализовать усилитель в классе А значительной мощности при разумных массогабаритных показателях и выделяемому теплу.

Конструктивно усилитель выполнен на печатных платах вместе с источником питания - т.е. 1 канал усилителя +БП - одна плата. Каждый канал усилителя питается от своей обмотки трансформатора(ну или от отдельного трансформатора). Мощность трансформатора (на 1 канал) составляет 400-500% от выходной мощности.
Вот вкратце и все, задавайте дополнительные вопросы))

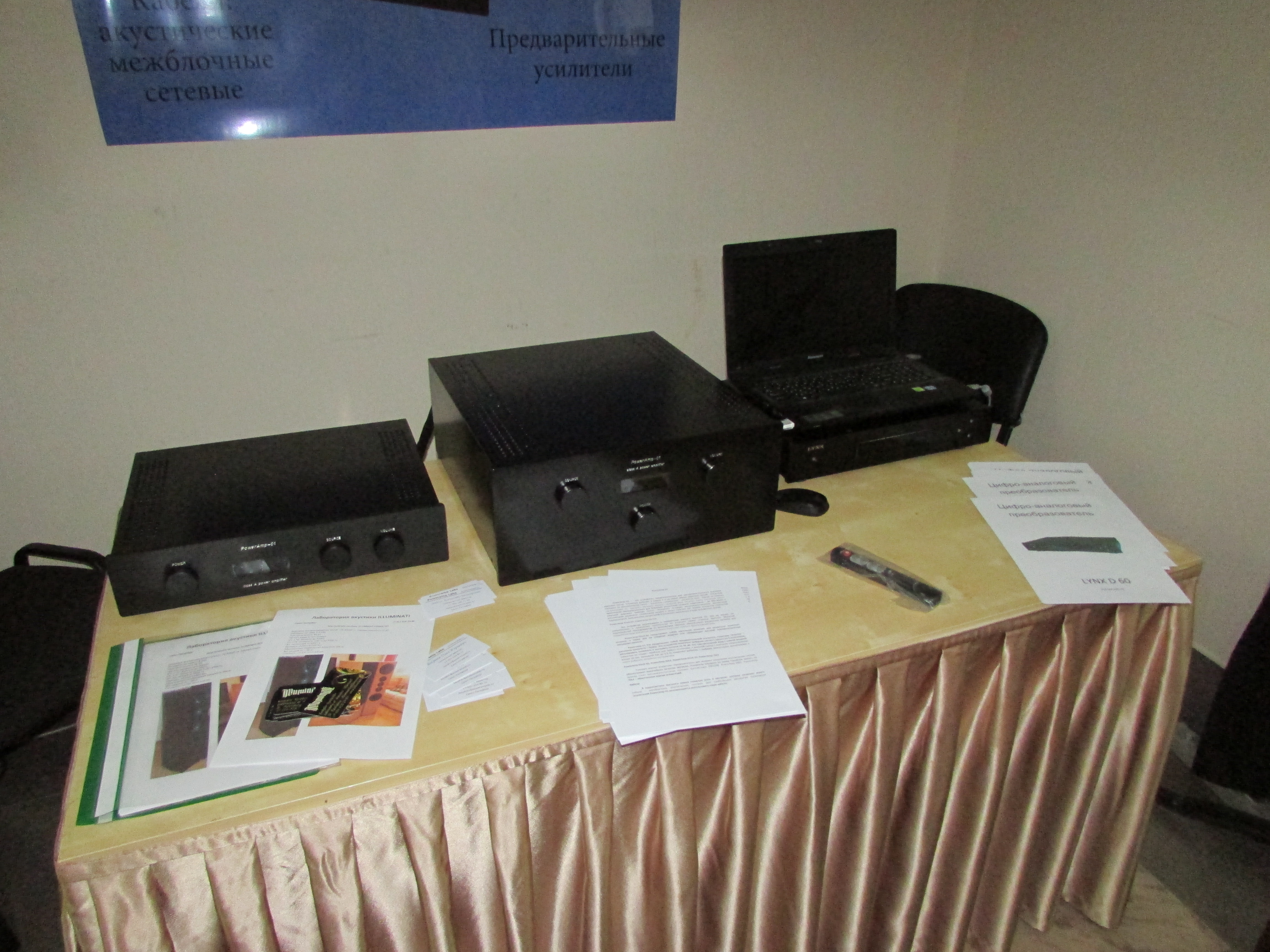

Вот наши изделия на выставке РХЭ-2014

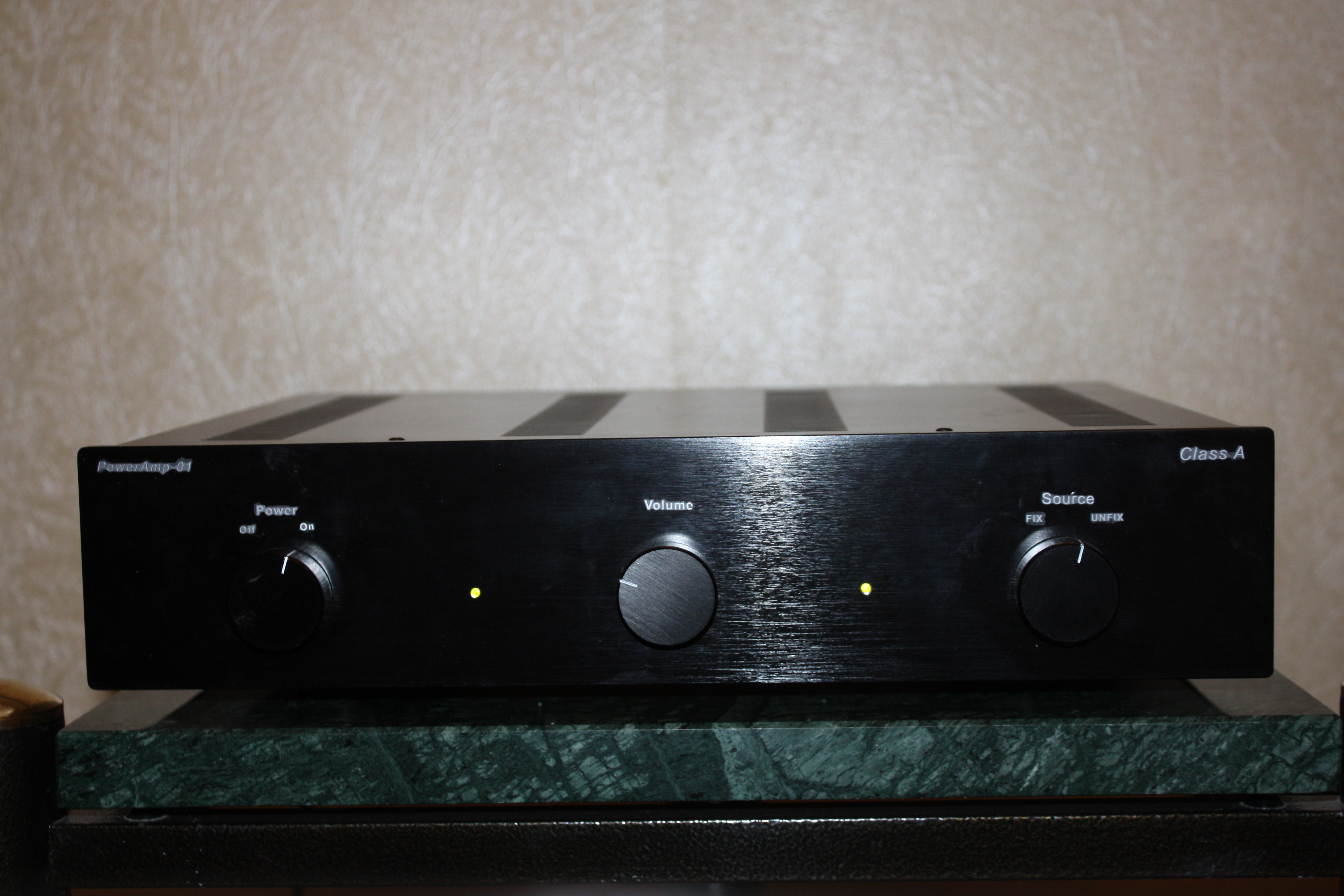

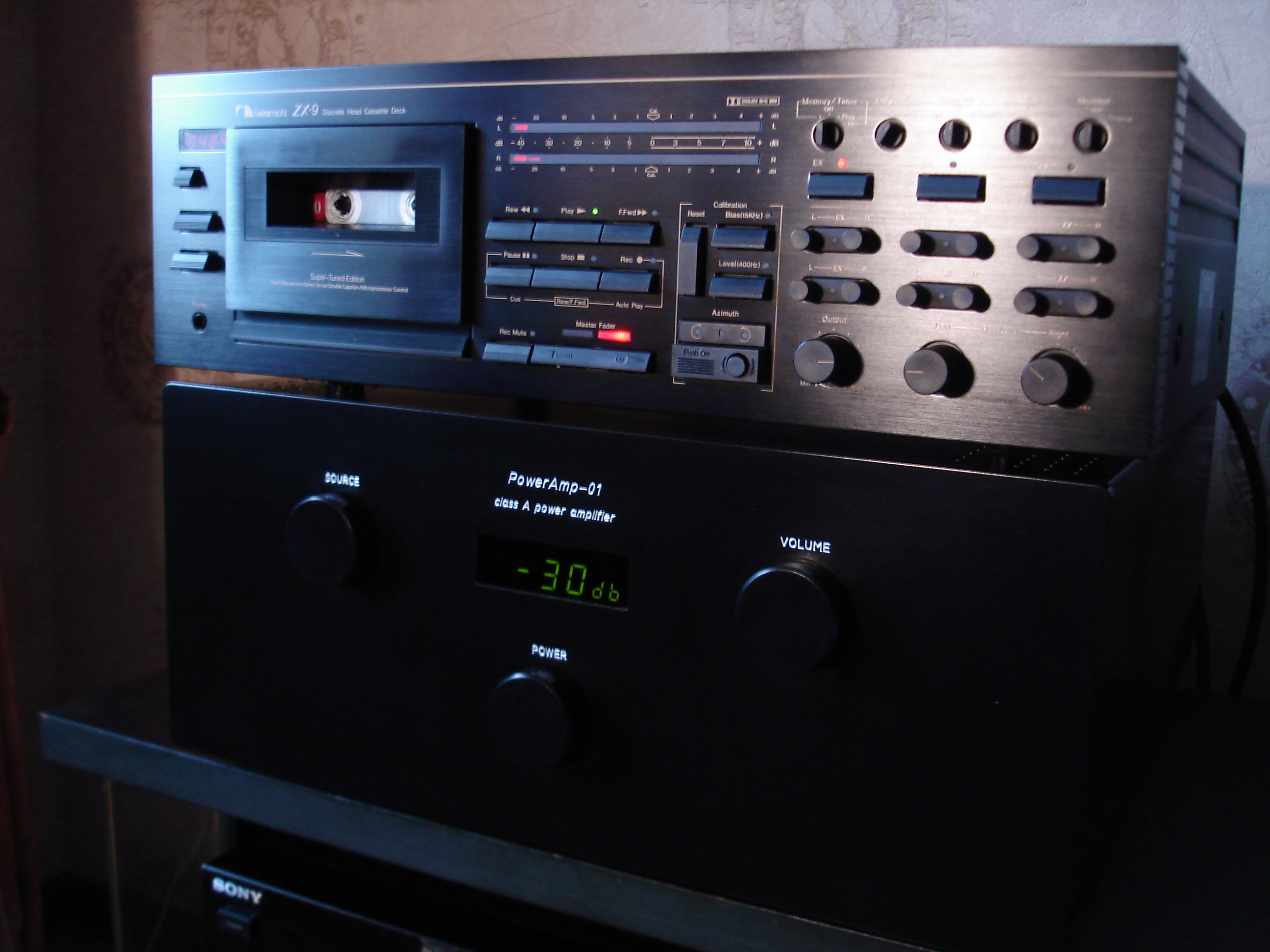

Вот еще несколько фото разных лет:

Олег приветствую! Красивая, лаконичная схема
Спектры снимались с макета? Воможно на них взглянуть?

Здравствуйте!

Спасибо!

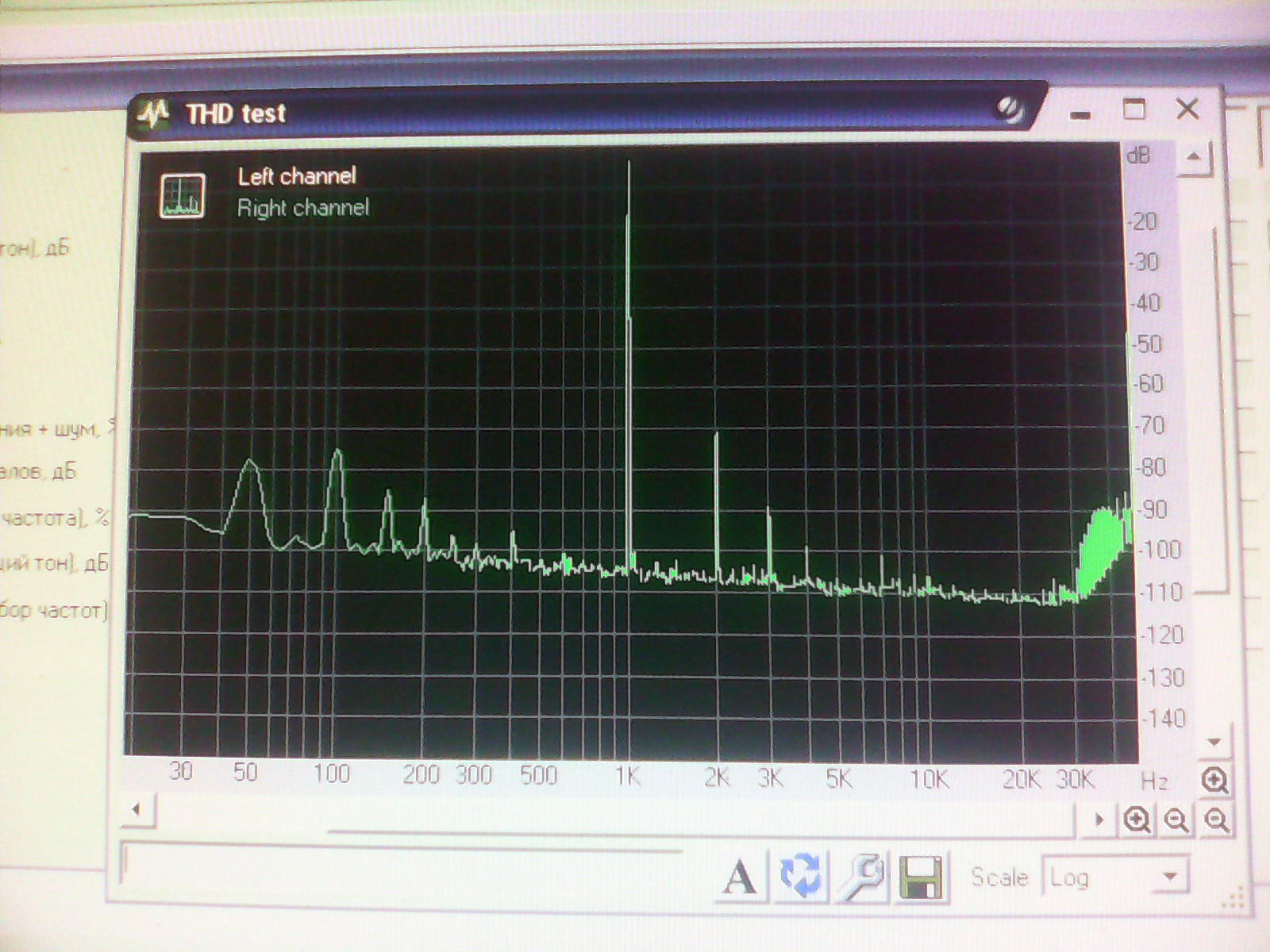

Спектры я смотрю, но не сохраняю, они имеют практически один и тот же вид. Вот к примеру

Приятно видеть хорошую разработку. Грамотное решение.Я ещё больше поверил Олег в тебя.Поздравляю.

Спасибо!

olegyurich
Вопрос по схеме, не влияет ли на звук диодный ограничитель по входу? Входные полевики BS-ки? Наши КП110 не пойдут?

Входной ограничитель на звук не влияет, его нелинейность на рабочих уровнях сигнала гораздо меньше нелинейности усилителя в целом.
На входе стоят BSP129, замена возможна на транзисторы с отрицательным напряжением открывания (около -1 В).

Какой транзистор на месте Х5 ?

Pracktic
Тот же что и на входе скорее всего.
Я та думаю что если подобрать пары на вход и кое что подшаманить еще то можно сделать еще одну вещь весьма интересную описанную А Никитином в одном труде" Parametric distortion compensation in FETs or How to build a Solid-State Triode".
Я в одном своем фонокорректоре такое сделал , работает офигенно.

Да, Х5 тоже bsp129.

В первое сообщение темы добавлены фото внешнего вида усилителей.

olegyurich
а можно огласить ценно образование на ваши усилители и фото внутри по сборке как там все?

По ценам пишите на почту в подписи, отвечу на все вопросы. С фото сложнее, я не фотографировал усилитель со снятой крышкой, т.к. никто не просил. Когда будет возможность, обязательно сфотографирую и выложу фото.

А тут запрещено давать ссылки на ресурсы требующие обязательной регистрации. Все удалено, штожеделать..

Приношу свои извинения, пробежался по правилам, вроде на такое не наткнулся. Еще раз извиняюсь.
Тогда только пишите на почту.

...вот тут ,вообще не понятно,а если инженер захочет посмотреть на монтаж и так называемую културу производства.а её нет,и когда будет неизвестно,а есть только цена и намеки на схемотехнику....и фото коробочки,за что извините,за непонимание тугры выкладывать...конечно можно задать все вопросы в личке.но,всю тайну откройте для всех...если у вас есть такая возможность...

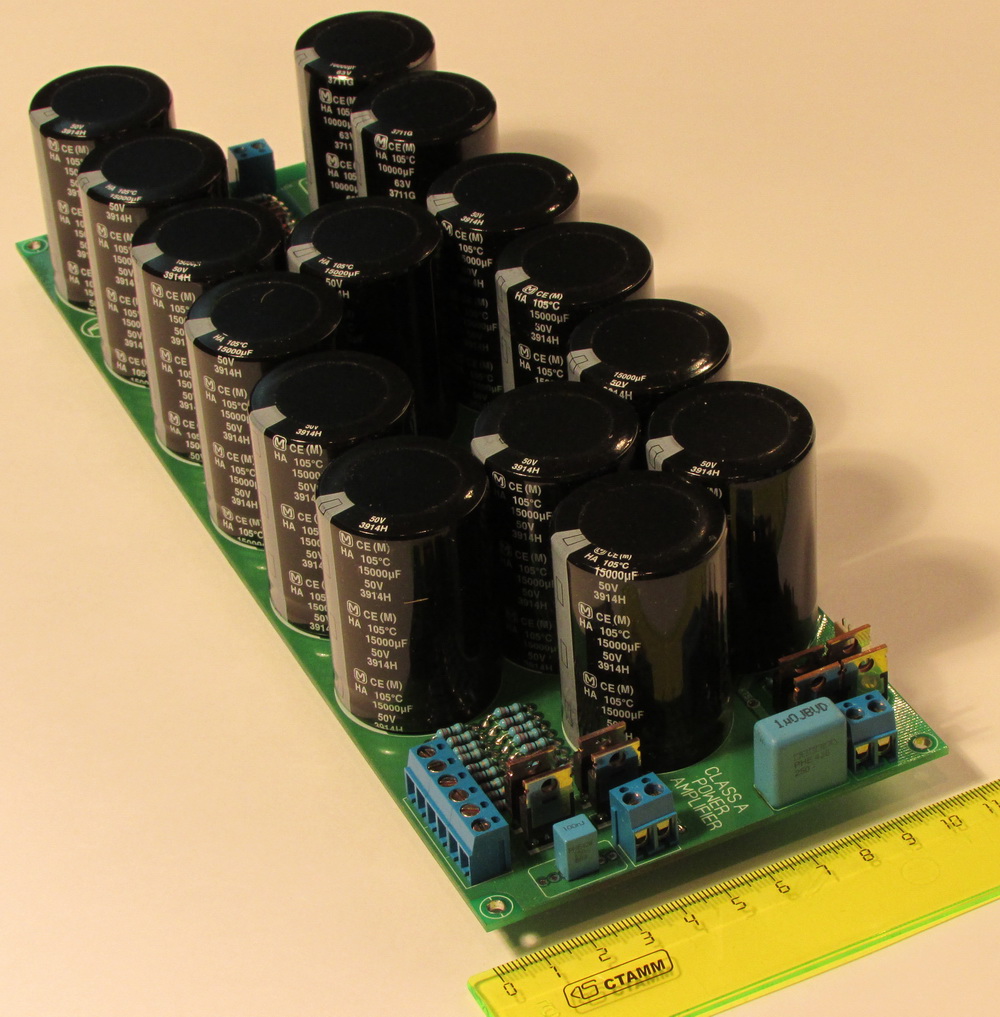

Ну вот например фото платы предыдущей, 4 ревизии:
Других фото пока сделать не могу.

Собирал 4-ю и 5-ю версии.

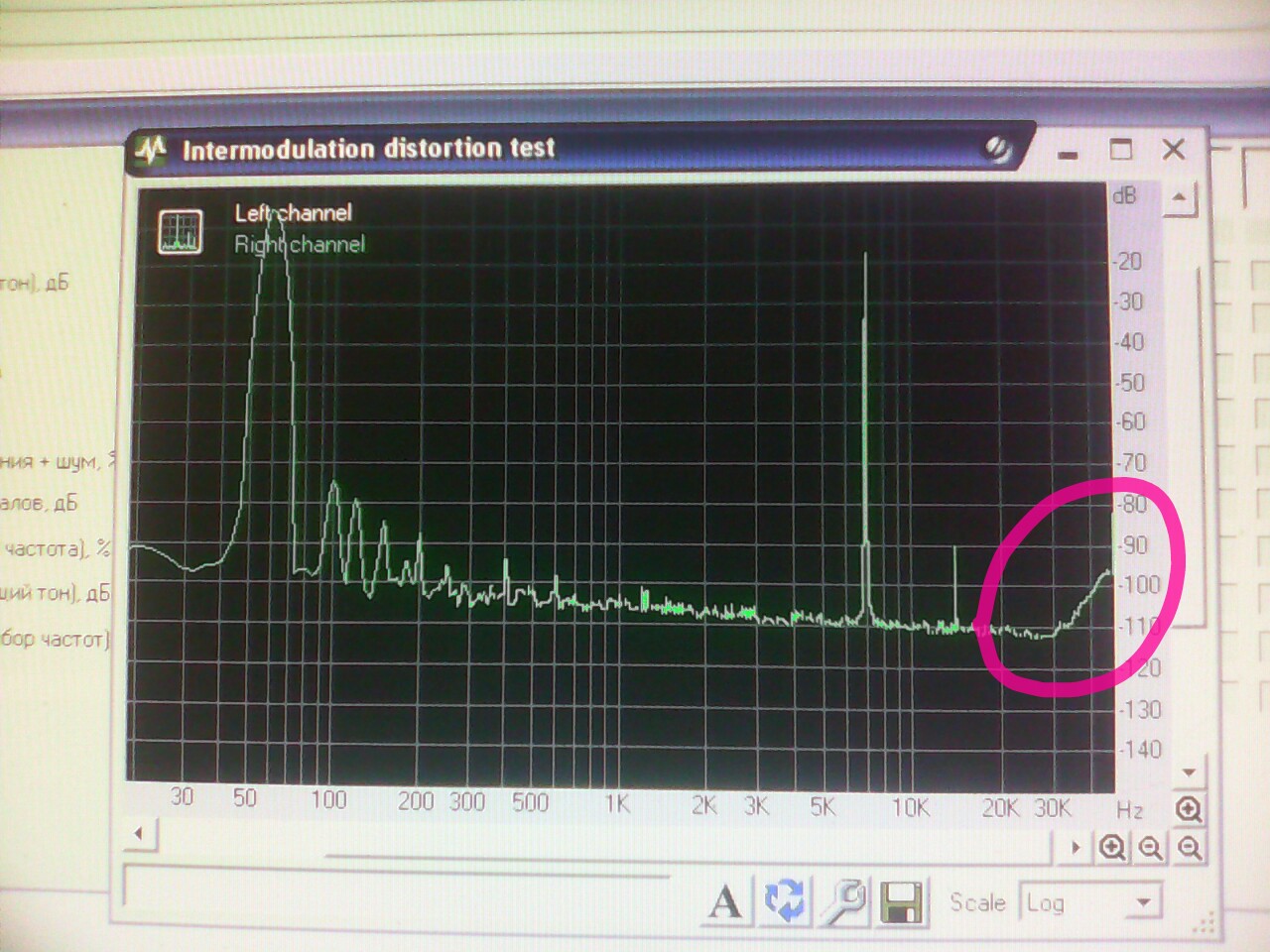

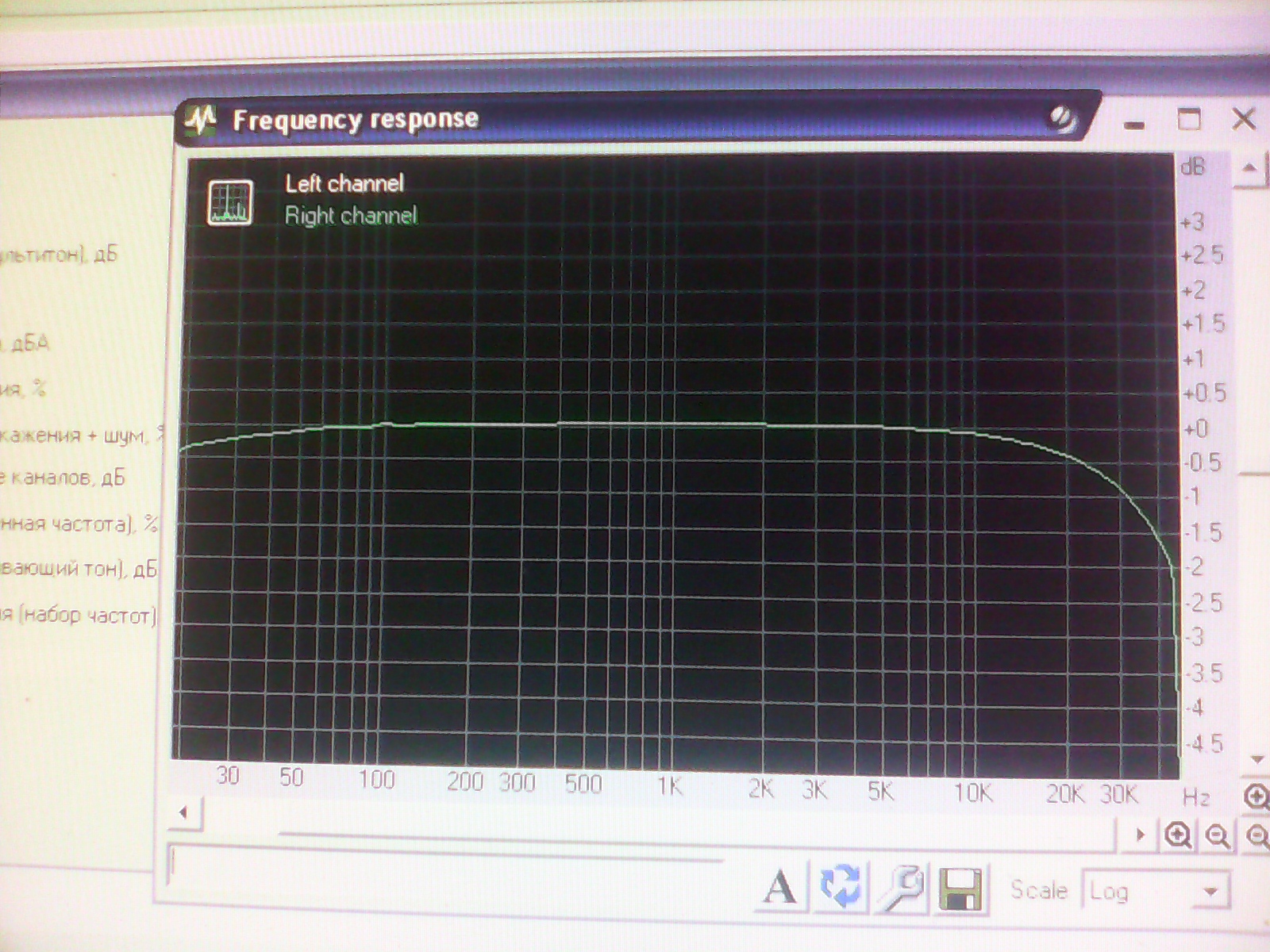

Для интересующихся выложу скрины RMAA для последней версии при амплитуде на нагрузке 6в .
Смущает подъем на высоких выше 30кгц, , это присутствует и в 4-й версии, на осцилографе никаких возбудов не видно.

Pracktic
Внимательно измерьте АЧХ другим методом не звуковухой , у АЦП c режимом ближе к 24Х192 у некоторых и ниже наблюдается подьем АЧХ на ВЧ "горб" и увеличение искажений это артефакт работы сигма-дельта АЦП , не лечится.

А что подразумевается под 5 версией? Окончательную схему я еще нигде не выкладывал...

Налицо промышленный шпионаж.

Имеется ввиду макетный вариант.

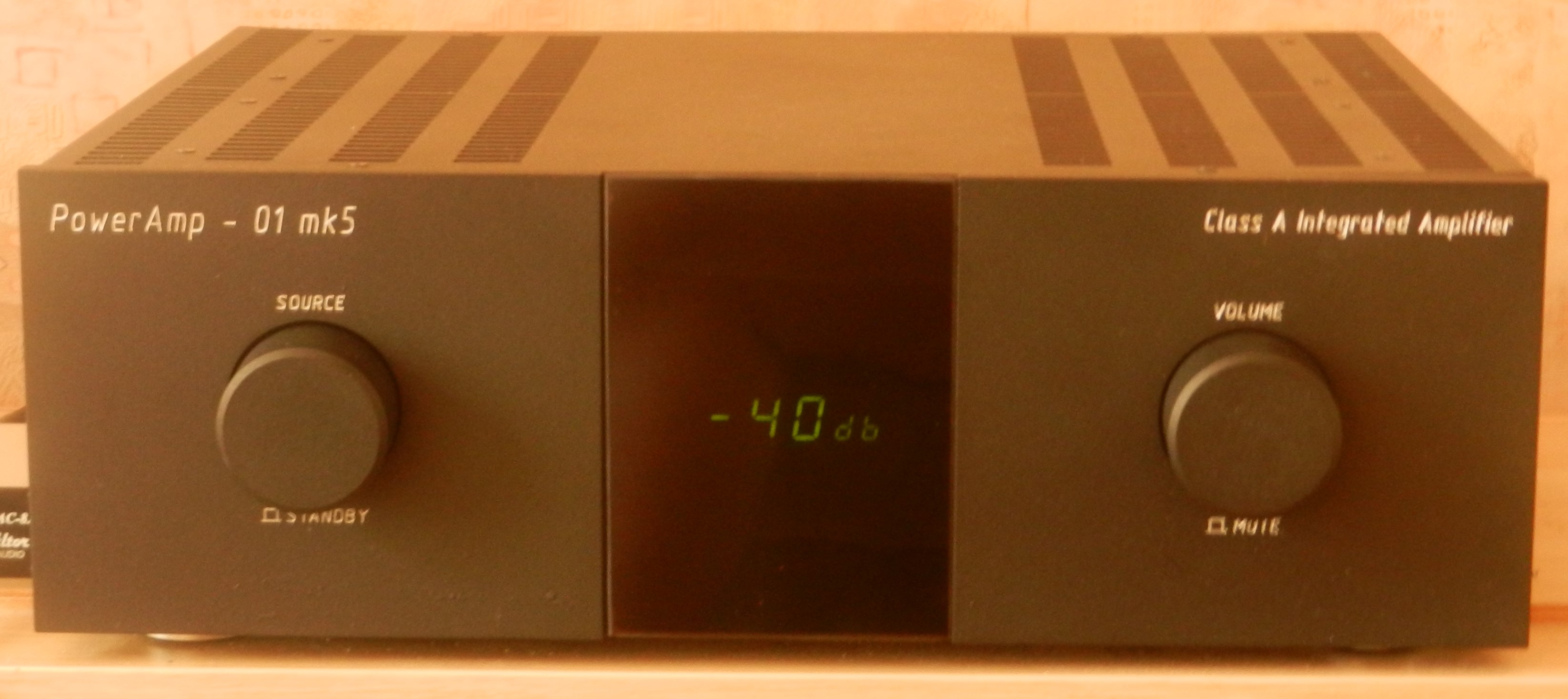

Новый корпус. - 50 Вт - 4 входа +ДУ

olegyurich
так все же какая цена??? у данного чуда. или каждому покупателю свой подход-- одному за железки а другому за мульены???? напишите не стесняйтесь . думаю многим будет интиресно.

Внешний вид достойный

Олег, красотень. Прямо промышленный вариант. Я пока до такого не дорос, как дело до корпуса доходит, так пропадает интерес. Большинство конструкций так и остались в платно-макетном исполнении.

Ну, если это не противоречит правилам форума, то пожалуйста. Хотя подход действительно имеет место быть + есть разные варианты содержимого, помещаемого в данный корпус. Скажем так от 50 до 80 т.р.

ну если данный аппарат реально вкусно звучит то и цена нармульки. не вся фирма играет на такие деньги
