 Заголовок сообщения: Poweramp-02
Непрочитанное сообщениеДобавлено: 09 мар 2016, 23:18
Конструктор
Аватара пользователя
Автор темы

Имя: Олег
Откуда: Санкт-Петербург

На форуме с
Сообщений: 71
Его благодарили: 13
Этот усилитель был проверкой идеи, можно ли сделать усилитель на полупроводниках без обратной связи, как общей так и местной (по переменному току), а также без использования трансформаторов. И в целом эксперимент удался.

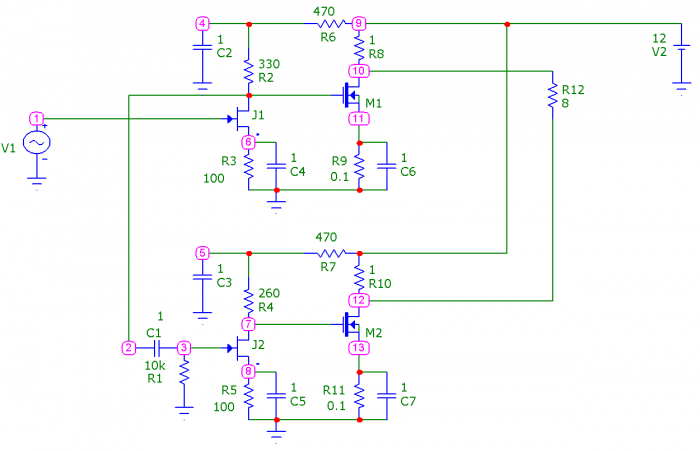

На прилагаемом рисунке представлена упрощенная схема макета, собранного в железе, он обеспечивал мощность около 2 Вт на нагрузке в 8 Ом(при Кг менее 1 %), КПД схемы составляет около 3 %)) Сравнимо с ламповыми однотактниками)) Необходимость применения псевдо балансной схемы обусловлена необходимостью компенсации 2 гармоники, уровень 3 гармоники составляет 0.2-0.3%. Усилитель обладает ровным, мягким и в то же время очень и четким и детальным звуком, в свое время сравнивал его с однотактом на 300В, однотакт с треском проиграл и хозяин однотакта стал хозяином этого макета))
Схема не для повторения, только для иллюстрации идеи.
Выходное сопротивление схемы равно сумме сопротивлений R8 и R10. Коэффициент усиления по напряжению определяется резистором R2. R4 подбирается по минимуму 2 гармоники.


Вложения:
Poweramp-02.png [ 26.11 КБ | Просмотров: 6391 ]

-----------------
По всем коммерческим вопросам писать на avtech@palabs.ru
www.palabs.ru
  Не в сети Профиль

 Заголовок сообщения: Poweramp-02
Непрочитанное сообщениеДобавлено: 09 мар 2016, 23:28
Конструктор
Аватара пользователя
Автор темы

Имя: Олег
Откуда: Санкт-Петербург

На форуме с
Сообщений: 71
Его благодарили: 13

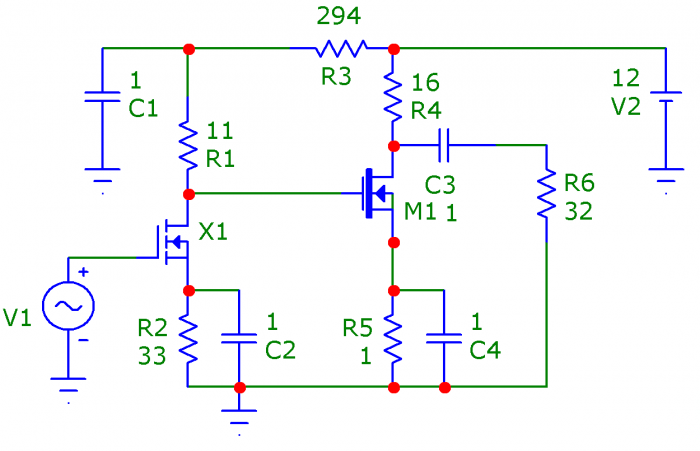

По мотивам этой схемы был создан усилитель для наушников.
