Автор:

Sander'Z [ 27 июл 2016, 21:20 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

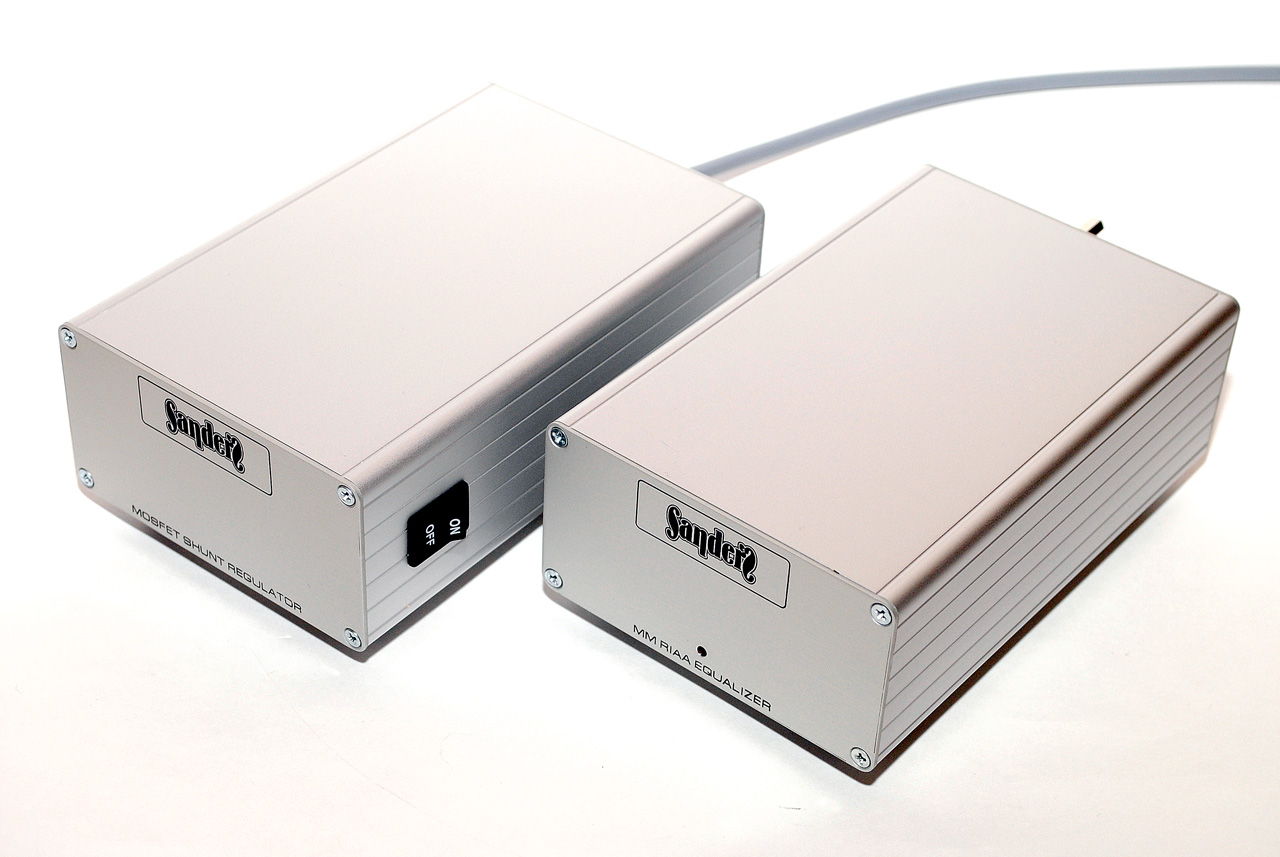

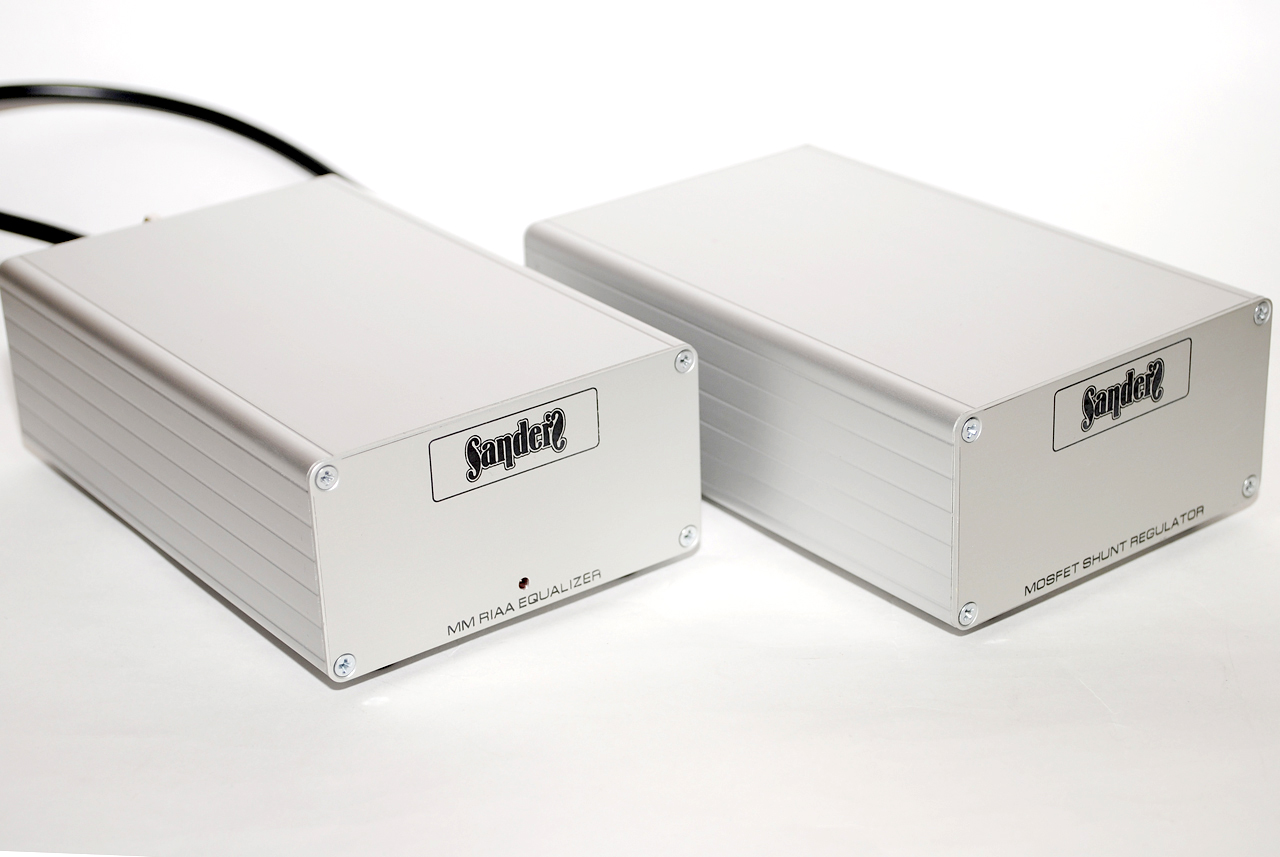

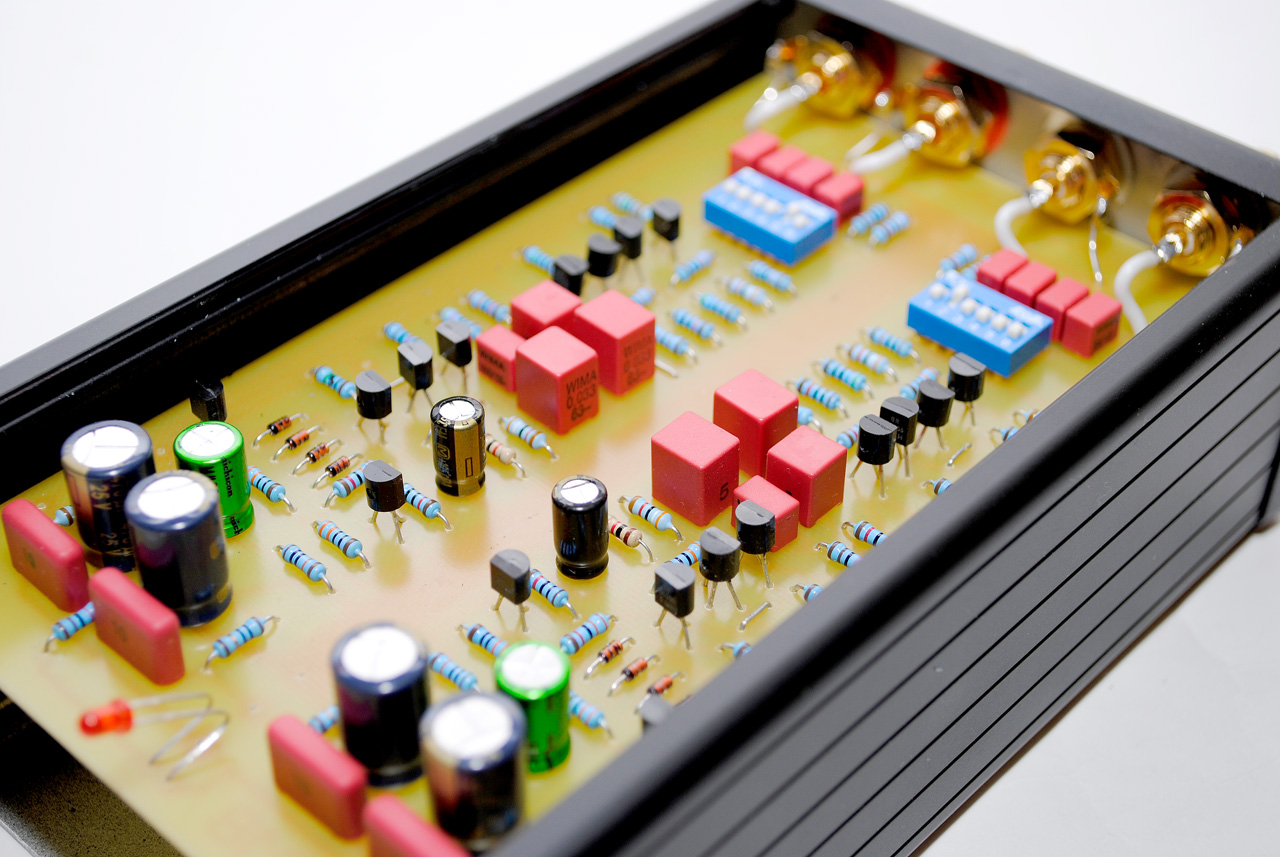

Полностью дискретная схемотехника с пассивной цепью коррекции. Совмещает в себе натуральность звучания, присущую ламповым корректорам, с минимальным уровнем собственных шумов. Производится более четырех лет.

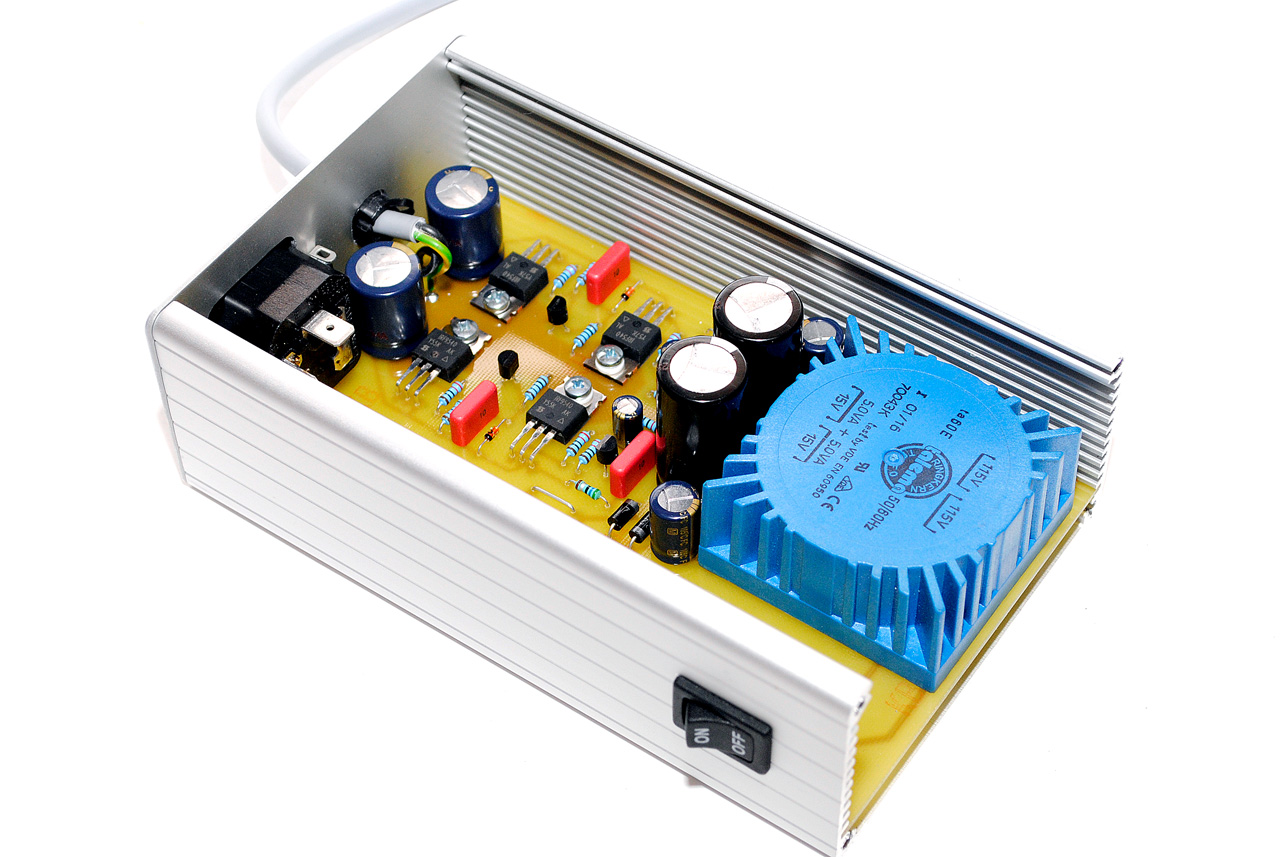

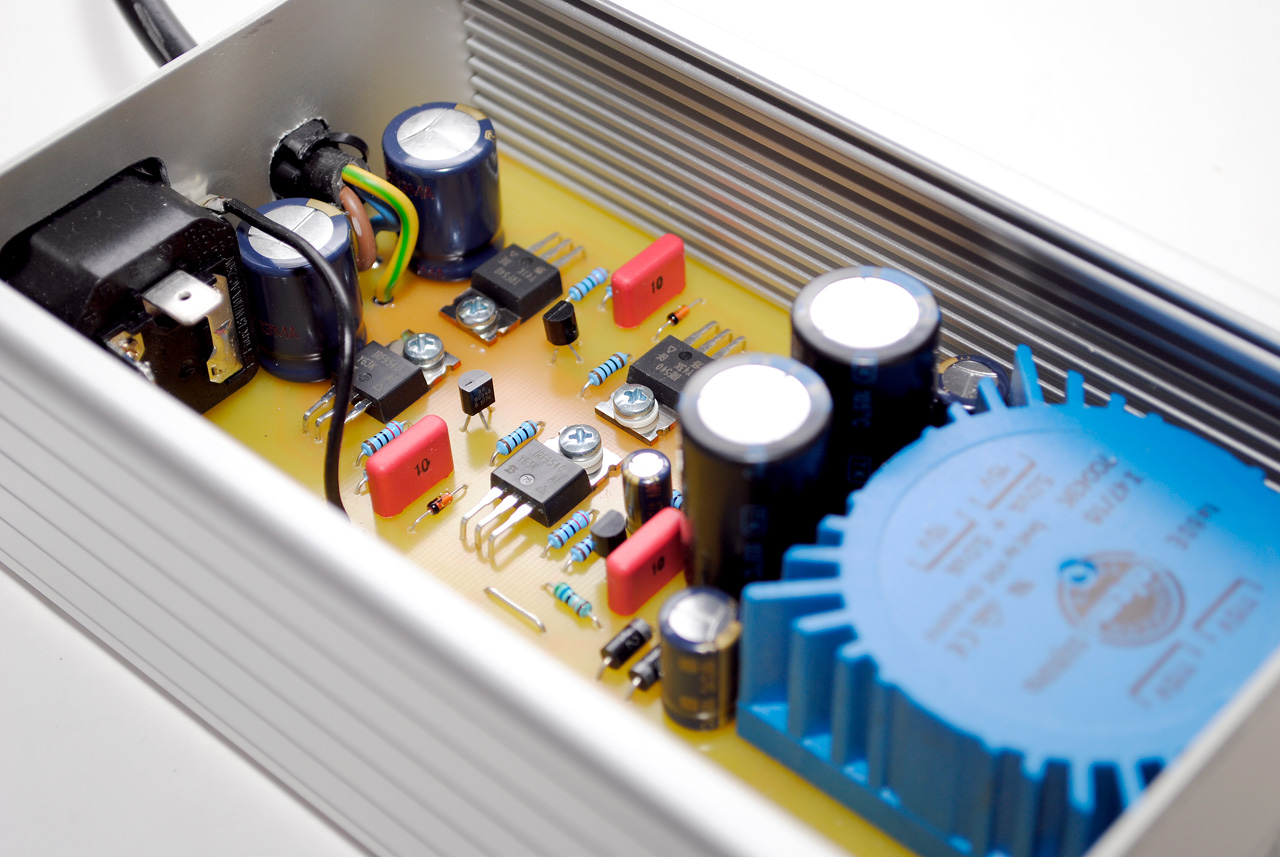

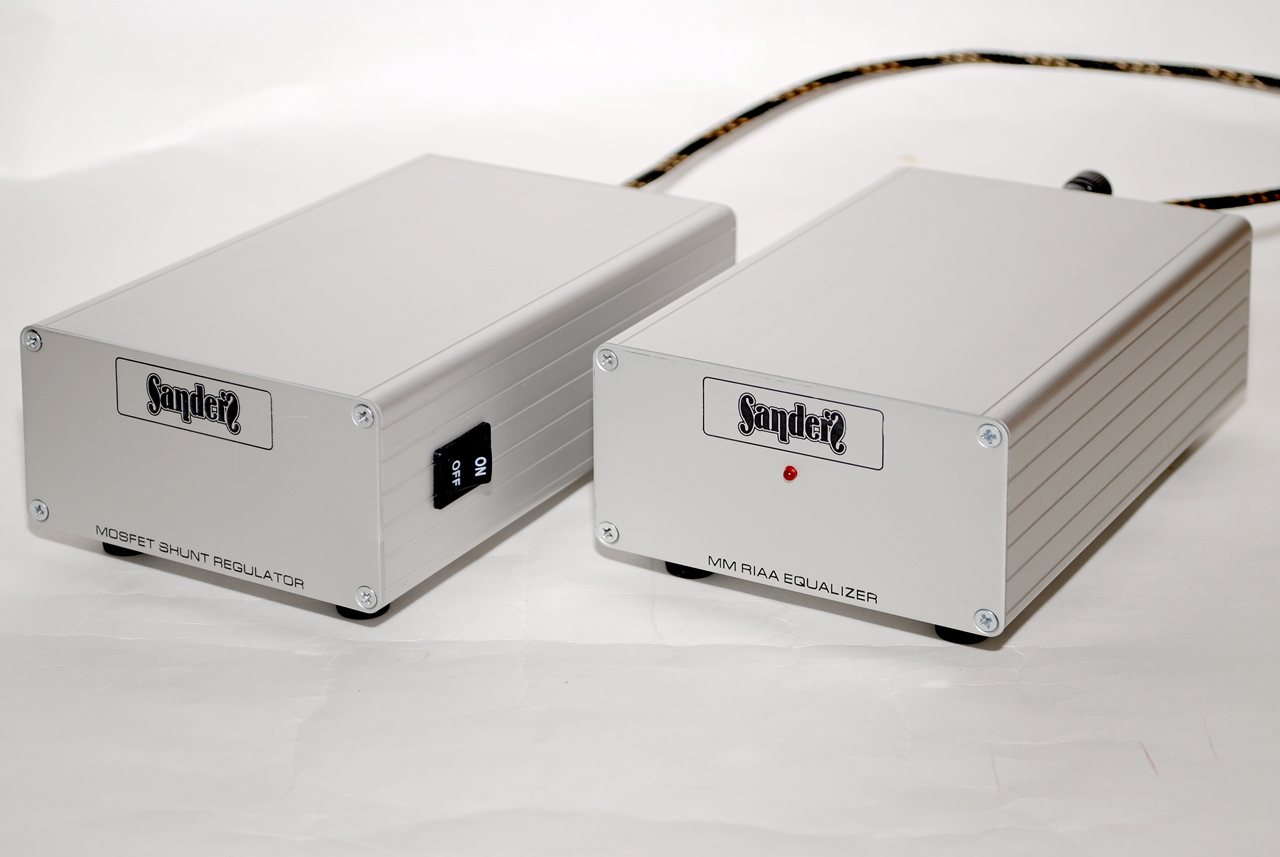

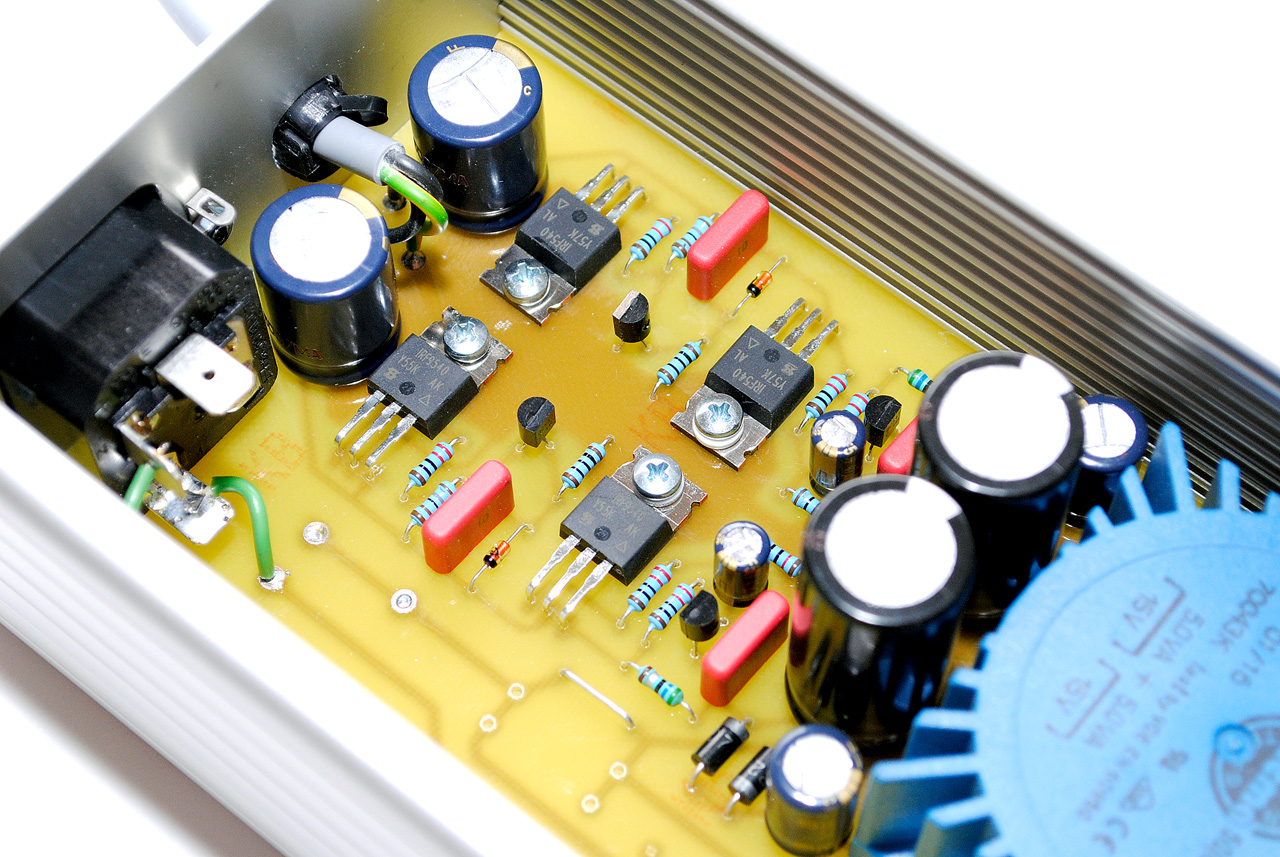

В отличии от большинства подобных корректоров, имеющих блок питания на интегральных стабилизаторах (микросхемах), данный имеет выносной блок со стабилизаторами параллельного типа, построенных с применением мощных MOSFET транзисторов.
Применение блока питания с низким внутренним сопротивлением и суммарной ёмкостью конденсаторов фильтра около 13000мкФ позволяет наиболее полно раскрыть звучание корректора.
Практически полное отсутствие слышимого низкочастотного фона, низкое выходное сопротивление делают корректор отличным решением для производства оцифровок.

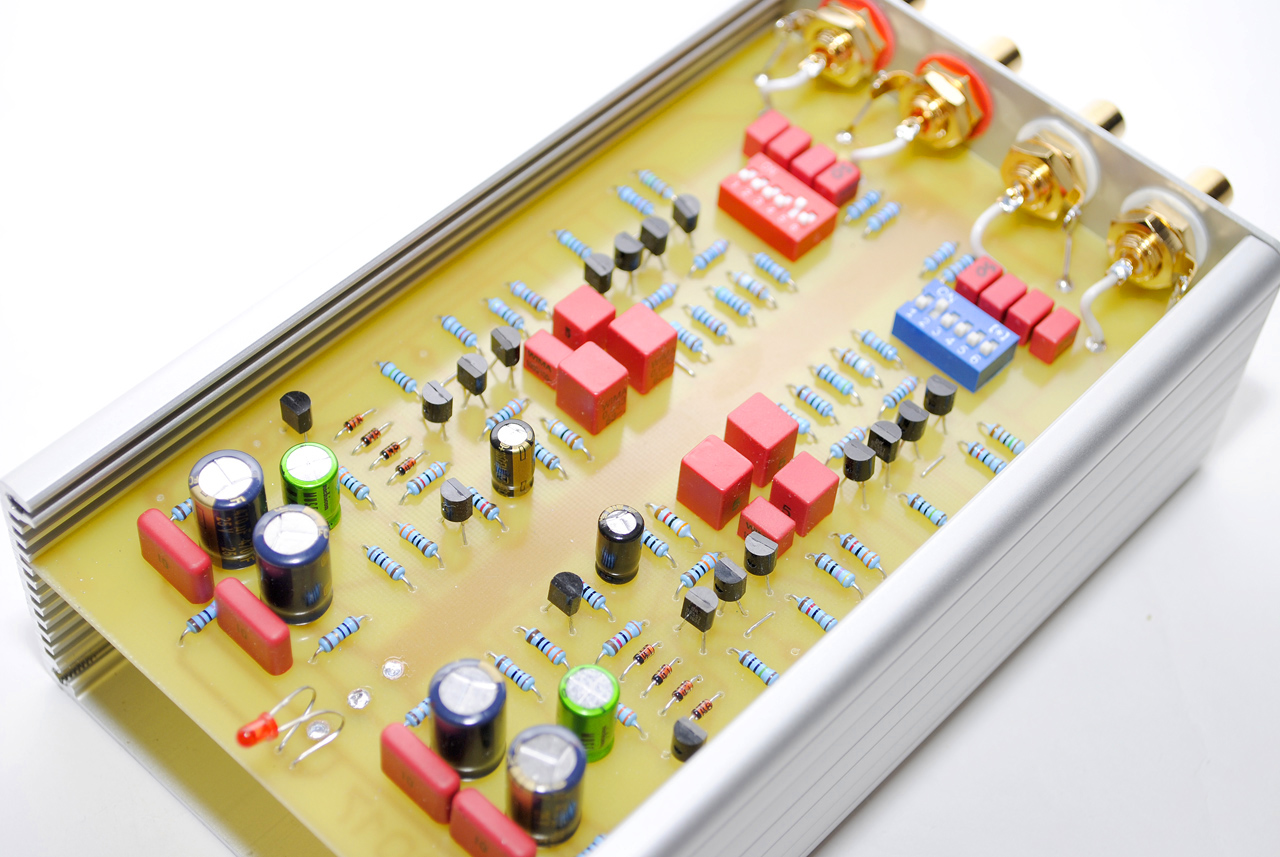

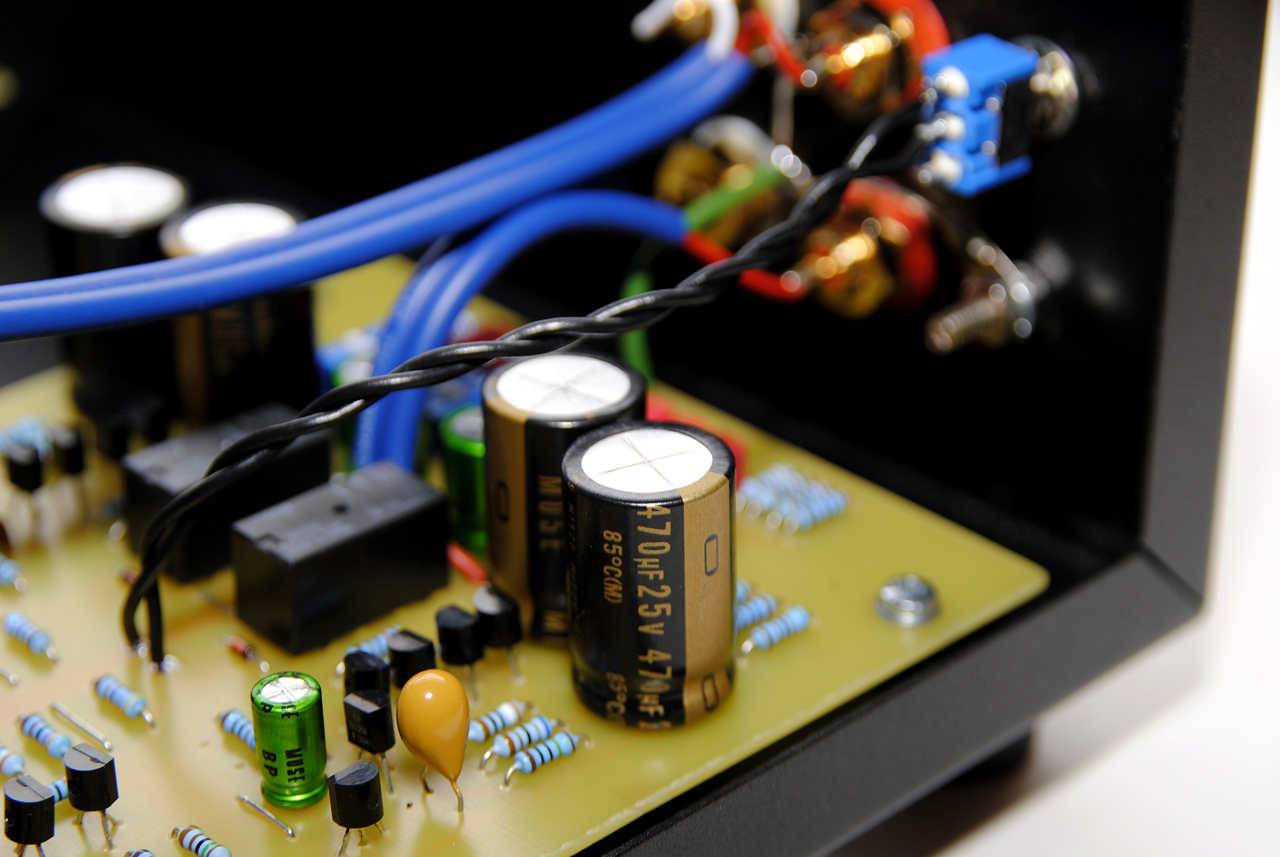

При изготовлении используются только высококачественные компоненты, такие, как подобранные транзисторы, конденсаторы WIMA FKP, Panasonic FC, Nichicon Muse, точные резисторы Vishay, силовой трансформатор TALEMA.
Предусмотрена возможность гибкой подстройки входных параметров (сопротивление и ёмкость) под любые картриджи ММ типа.

Технические данные:
Номинальная чувствительность: 5mV
Усиление @1kHZ: 46dB
Входной импеданс: 25-47-100KOhms
Входная емкость: 0-600pF (шаг 50pF)
Сигнал/Шум: -75dB
Искажения: 0.012%
Точность RIAA: 0.2dB
Частотные характеристики -3dB: 15Hz – 70kHz

Вложения:

DSC_3002.JPG [ 170.42 КБ | Просмотров: 16811 ]

DSC_3001.JPG [ 183.11 КБ | Просмотров: 16811 ]

DSC_2971.JPG [ 225.62 КБ | Просмотров: 16811 ]

DSC_2966.JPG [ 224.54 КБ | Просмотров: 16811 ]

Автор:	Efimov [ 27 июл 2016, 22:43 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Александр, не планируете устроить тур данного изделия по участникам форума?

Автор:	Sander'Z [ 28 июл 2016, 12:13 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Почему бы и нет! Как раз на следующей неделе будет готов один свободный экземпляр.

Автор:	Efimov [ 28 июл 2016, 13:24 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Тогда запишите меня в участники этого тура

Автор:	Sander'Z [ 28 июл 2016, 16:01 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Хорошо, Сергей! Когда корректор будет готов, отпишусь в этой теме.

Автор:	atthegate1976 [ 28 июл 2016, 16:11 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Я бы то же поучаствовал

Автор:

Sander'Z [ 27 окт 2016, 10:12 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

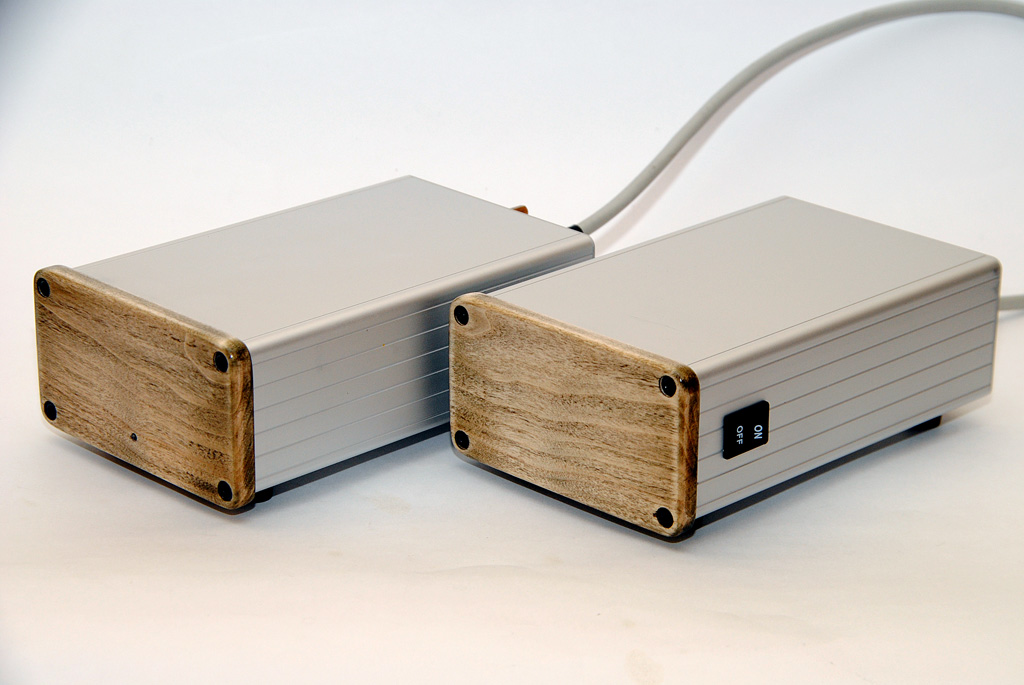

Стоимость корректора - 17000 руб.

Вложения:

_DSC7407.JPG [ 168.96 КБ | Просмотров: 16529 ]

Автор:

Sander'Z [ 15 ноя 2016, 09:58 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Корректор с дополнительной платой МС предусилителя и рокот-фильтром отправился в Москву.

Вложения:

_DSC9703.JPG [ 199.01 КБ | Просмотров: 16468 ]

_DSC9697.JPG [ 158.78 КБ | Просмотров: 16468 ]

_DSC9699.JPG [ 162.85 КБ | Просмотров: 16468 ]

_DSC9938.JPG [ 246.78 КБ | Просмотров: 16468 ]

_DSC9708.JPG [ 325.52 КБ | Просмотров: 16468 ]

Автор:	Sander'Z [ 12 янв 2017, 13:20 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Рубль крепнет, цены падают! Стоимость корректора - 16000 руб.

Автор:

Sander'Z [ 28 мар 2017, 13:39 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Очередной корректор отправился в Москву к новому владельцу.

Вложения:

_DSC1046.JPG [ 247.1 КБ | Просмотров: 15953 ]

_DSC1047.JPG [ 245.55 КБ | Просмотров: 15953 ]

_DSC1050.JPG [ 332.63 КБ | Просмотров: 15953 ]

_DSC1051.JPG [ 521.32 КБ | Просмотров: 15953 ]

_DSC1052.JPG [ 310.74 КБ | Просмотров: 15953 ]

_DSC1053.JPG [ 474.96 КБ | Просмотров: 15953 ]

Автор:	ingramosh [ 25 апр 2017, 09:00 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
atthegate1976 писал(а): Я бы то же поучаствовал При наличие возможности, с удовольствием бы познакомился Александр, с Вашими изделиями, с определенной перспективой.

Автор:

Sander'Z [ 27 ноя 2017, 09:27 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Что-то ветка давно не обновлялась. Свежие фото только что изготовленного корректора. Скоро поедет в свой новый дом.

Вложения:

_DSC2990.JPG [ 371.7 КБ | Просмотров: 15349 ]

_DSC2991.JPG [ 396.44 КБ | Просмотров: 15349 ]

_DSC2992.JPG [ 416.51 КБ | Просмотров: 15349 ]

_DSC2995.JPG [ 347.13 КБ | Просмотров: 15349 ]

Автор:

Sander'Z [ 28 ноя 2017, 20:08 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Завершаю сборку одноблочной версии корректора. Пока без передней панели.

Вложения:

_DSC3000.JPG [ 435.59 КБ | Просмотров: 15301 ]

_DSC3004.JPG [ 394 КБ | Просмотров: 15301 ]

_DSC3013.JPG [ 386.88 КБ | Просмотров: 15301 ]

_DSC3015.JPG [ 368.25 КБ | Просмотров: 15301 ]

Автор:

Sander'Z [ 04 дек 2017, 11:27 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Sander'Z писал(а):

Пока без передней панели.

Теперь корректор полностью готов! Отправляется в Орловскую область.

Вложения:

_DSC3080.JPG [ 355.1 КБ | Просмотров: 15245 ]

Автор:	Sander'Z [ 14 дек 2017, 09:53 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Александр! Написал Вам в ЛС.

Автор:

Sander'Z [ 24 янв 2018, 21:39 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Очередной экземпляр отправляется новому владельцу.

Вложения:

_DSC3344.JPG [ 420.57 КБ | Просмотров: 14905 ]

_DSC3345.JPG [ 448.81 КБ | Просмотров: 14905 ]

_DSC3349.JPG [ 459.42 КБ | Просмотров: 14905 ]

_DSC3351.JPG [ 445.3 КБ | Просмотров: 14905 ]

Автор:	emerson40 [ 25 янв 2018, 00:14 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
На фейсбуке дороже

Автор:	Sander'Z [ 25 янв 2018, 07:18 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
emerson40 писал(а): На фейсбуке дороже Что именно дороже?

Автор:	operator [ 25 янв 2018, 09:39 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
emerson40 писал(а): На фейсбуке дороже Не лазьте вы где попало Тут Александр часто скидки делает

Автор:

Sander'Z [ 25 янв 2018, 09:44 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

operator писал(а):

Тут Александр часто скидки делает

Так и там цены не выше.

Вложения:

facebook.jpg [ 413.57 КБ | Просмотров: 14848 ]

Автор:	Sander'Z [ 06 мар 2018, 15:40 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Очередной корректор отправляется в Москву. Вложение: _DSC3518.JPG [ 392.76 КБ \| Просмотров: 14694 ] Вложение: _DSC3522.JPG [ 419.41 КБ \| Просмотров: 14694 ] Вложение: _DSC3538.JPG [ 410.47 КБ \| Просмотров: 14694 ] Вложение: _DSC3541.JPG [ 333.26 КБ \| Просмотров: 14694 ]

Автор:

Sander'Z [ 19 апр 2018, 10:15 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Снова в Москву, теперь черный.

Вложения:

_DSC3714.JPG [ 336.48 КБ | Просмотров: 14375 ]

_DSC3715.JPG [ 312 КБ | Просмотров: 14375 ]

_DSC3716.JPG [ 328.33 КБ | Просмотров: 14375 ]

_DSC3712.JPG [ 351.61 КБ | Просмотров: 14375 ]

Автор:

Sander'Z [ 03 май 2018, 09:25 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Серебристый корректор поедет в Ленинградскую область.

Вложения:

_DSC3777.JPG [ 295.15 КБ | Просмотров: 14209 ]

_DSC3781.JPG [ 349.55 КБ | Просмотров: 14209 ]

_DSC3782.JPG [ 450.65 КБ | Просмотров: 14209 ]

_DSC3787.JPG [ 330.29 КБ | Просмотров: 14209 ]

Автор:

Sander'Z [ 03 июл 2018, 20:36 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Сегодня закончил одноблочный вариант корректора со встроенным МС предусилителем.

Вложения:

_DSC4445.JPG [ 273.14 КБ | Просмотров: 13999 ]

_DSC4447.JPG [ 354.37 КБ | Просмотров: 13999 ]

_DSC4452.JPG [ 426.05 КБ | Просмотров: 13999 ]

_DSC4454.JPG [ 439.06 КБ | Просмотров: 13999 ]

_DSC4460.JPG [ 380.67 КБ | Просмотров: 13999 ]

_DSC4461.JPG [ 373.91 КБ | Просмотров: 13999 ]

Автор:	glaz [ 04 июл 2018, 15:13 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
На Ваши изделия смотреть - уже приятно. Тот самый момент, когда ничего не понимая во внутренностях, сидишь и с удовольствием смотришь, как сделано. Успехов!

Автор:

Sander'Z [ 30 ноя 2018, 13:21 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Корректор в черном цвете отправился во Владимир.

Вложения:

_DSC5270.JPG [ 419.38 КБ | Просмотров: 12994 ]

_DSC5275.JPG [ 314.5 КБ | Просмотров: 12994 ]

_DSC5276.JPG [ 376.54 КБ | Просмотров: 12994 ]

_DSC5280.JPG [ 353.51 КБ | Просмотров: 12994 ]

Автор:

Lord_roman1982 [ 10 дек 2018, 12:08 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

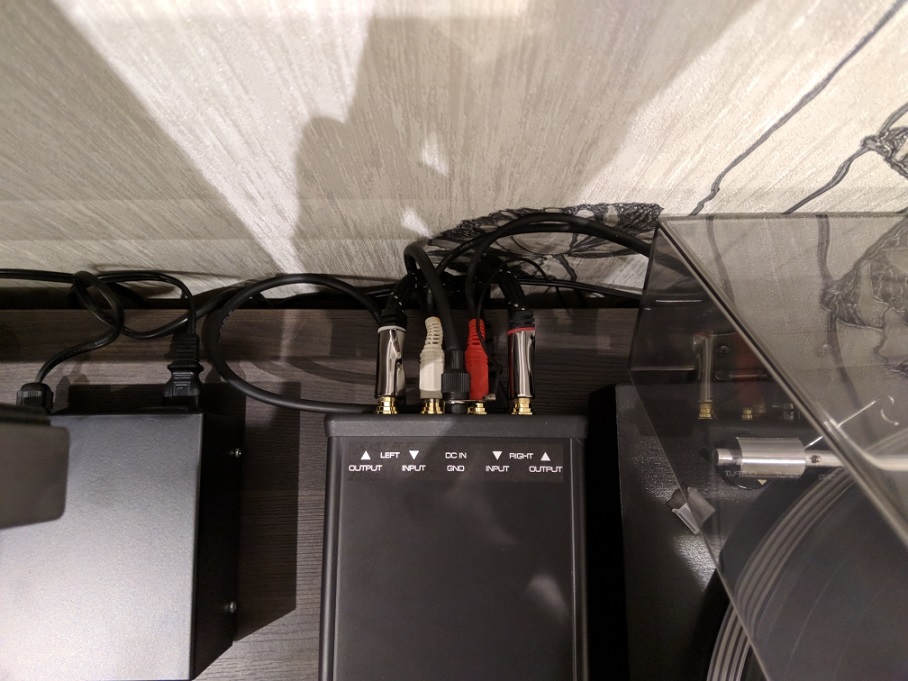

Хочу поблагодарить Александра, за отличный фонокорректор который я заказал у него. Долго выбирал какой купить фонокорректор, так как на рынке много кто делает сам по различным схемам. Цена меня полностью устраивала да и Александр давно этим занимается и постоянно что-то совершенствует в своих проектах и улучшает свои продукты. Очень приятный человек в общении, все подробно расскажет объяснит. Это сами понимаете немаловажная составляющая к покупке. Александр сразу предупредил что готовых фонокорректоров у него нет и придется подождать некоторое время, меня это устраивало тем более важен был результат и скорость пусть будет меньше, но качество выше.

Что привлекло к покупке:

1.Общение
2.Качественная и красивая сборка компонентов (такого и на заводских устройствах не увидишь)
3.Качественные компоненты
4.Рекомендации людей и отзывы (поддержка своей темы на форумах, что немаловажно я считаю).

Ожидание составило примерно 25-30 дней, по оплате было менее 60% (было только 50%) но Александр пошел мне навстречу и принял мой заказ. После готовности моего фонокорректора , Александр прислал фото готового продукта и графики (что меня очень приятно удивило) так как не все это делают. После, я оплатил вторую часть и фонокорректор отправили мне почтой, доставка длилась недолго в г.Владимир примерно 5-7 дней.

Упаковано все на совесть, т.е на отлично. Распаковал, настроил выход под голову (у меня пока AT95E). Конечно сразу сравнил звучание со встроенным фонокорректором в усилитель Pioneer a-717 и по памяти с Cambridge Audio Azur 640P. Сказать что стало лучше это значит что ничего не сказать, звук в разы на порядок стал детальнее, бас более плотный такой жирный, по остальным частотам более собранный. Хотя у меня совсем бюджетные АС Quadrall 500F (но с достаточной ровной АЧХ). Так что я очень доволен что в итоге получилось.

Рекомендую покупку у Александра на 100%, пусть нет в наличии, но ожидание стоит этого ! Покупал транзисторный, так как ламповый просто не готов был покупать да и отговорили меня знакомые так как есть свои нюансы. Фото моего корректора постом выше, выкладывал сам автор работы. Свои небольшие фото прилагаю.

Вложения:

IMG_20181207_213308.jpg [ 190.27 КБ | Просмотров: 12857 ]

IMG_20181207_213246.jpg [ 192.46 КБ | Просмотров: 12857 ]

IMG_20181207_213238.jpg [ 192.72 КБ | Просмотров: 12857 ]

Автор:	bbn111 [ 06 янв 2019, 12:47 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Здравствуйте Александр. Хочу сделать заказ на транзисторный 2-х блочный фонокорректор. Какая цена на данный момент, и какой порядок оформления заказа. СПС

Автор:	Sander'Z [ 06 янв 2019, 13:25 ]
Заголовок сообщения:	Транзисторный фонокорректор с пассивной цепью коррекции
Борис! Написал Вам в ЛС.

Автор:

Sander'Z [ 09 фев 2019, 11:17 ]

Заголовок сообщения:

Транзисторный фонокорректор с пассивной цепью коррекции

Очередной корректор с пассивной цепью коррекции и встроенным МС предусилителем.

Вложения:

_DSC5254.JPG [ 262.05 КБ | Просмотров: 12148 ]

_DSC5257.JPG [ 302.99 КБ | Просмотров: 12148 ]

_DSC5258.JPG [ 261.31 КБ | Просмотров: 12148 ]

_DSC5262.JPG [ 341.32 КБ | Просмотров: 12148 ]

_DSC5267.JPG [ 440.91 КБ | Просмотров: 12148 ]

_DSC5270.JPG [ 341.92 КБ | Просмотров: 12148 ]
