Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
https://audioes.ru/viewtopic.php?f=78&t=7259		 Страница 1 из 5
Автор:  Sander'Z [ 22 ноя 2016, 20:02 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци

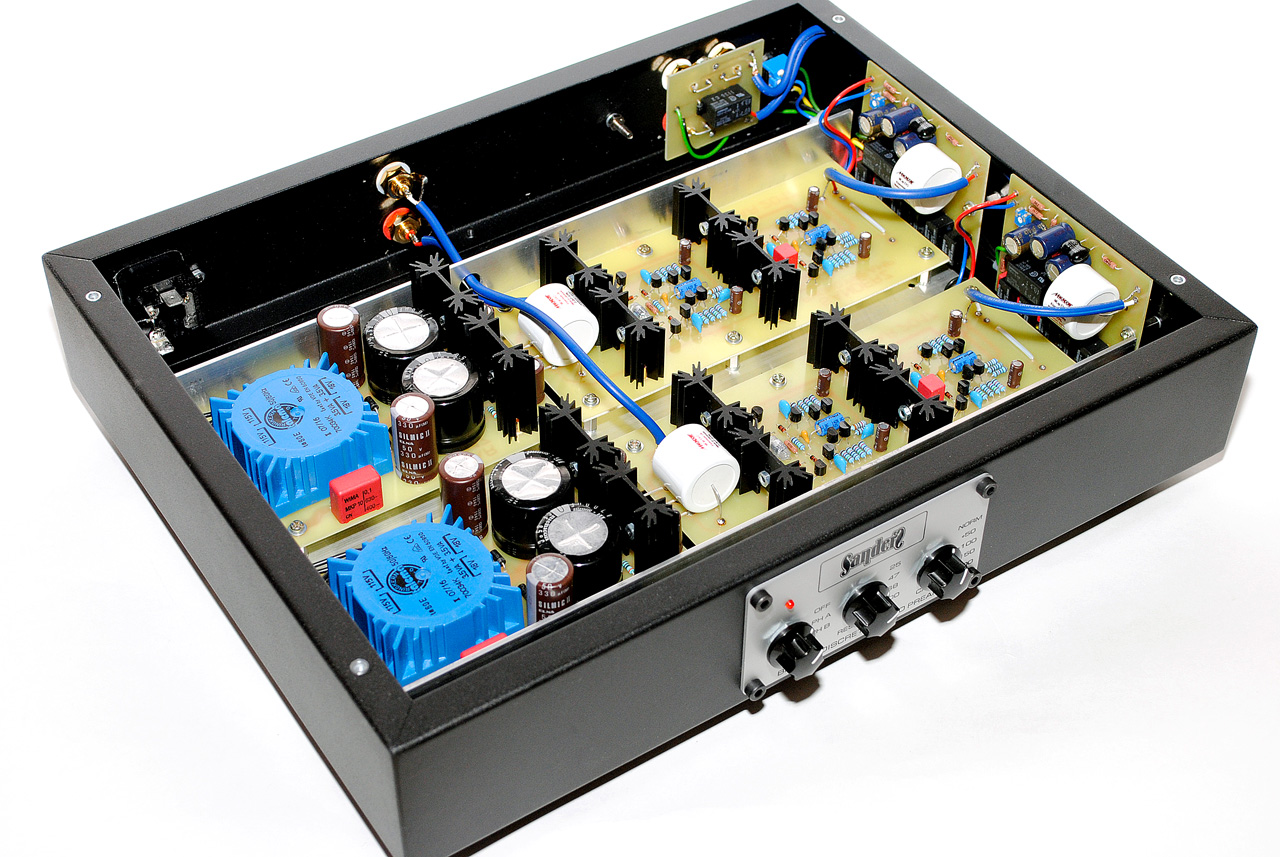

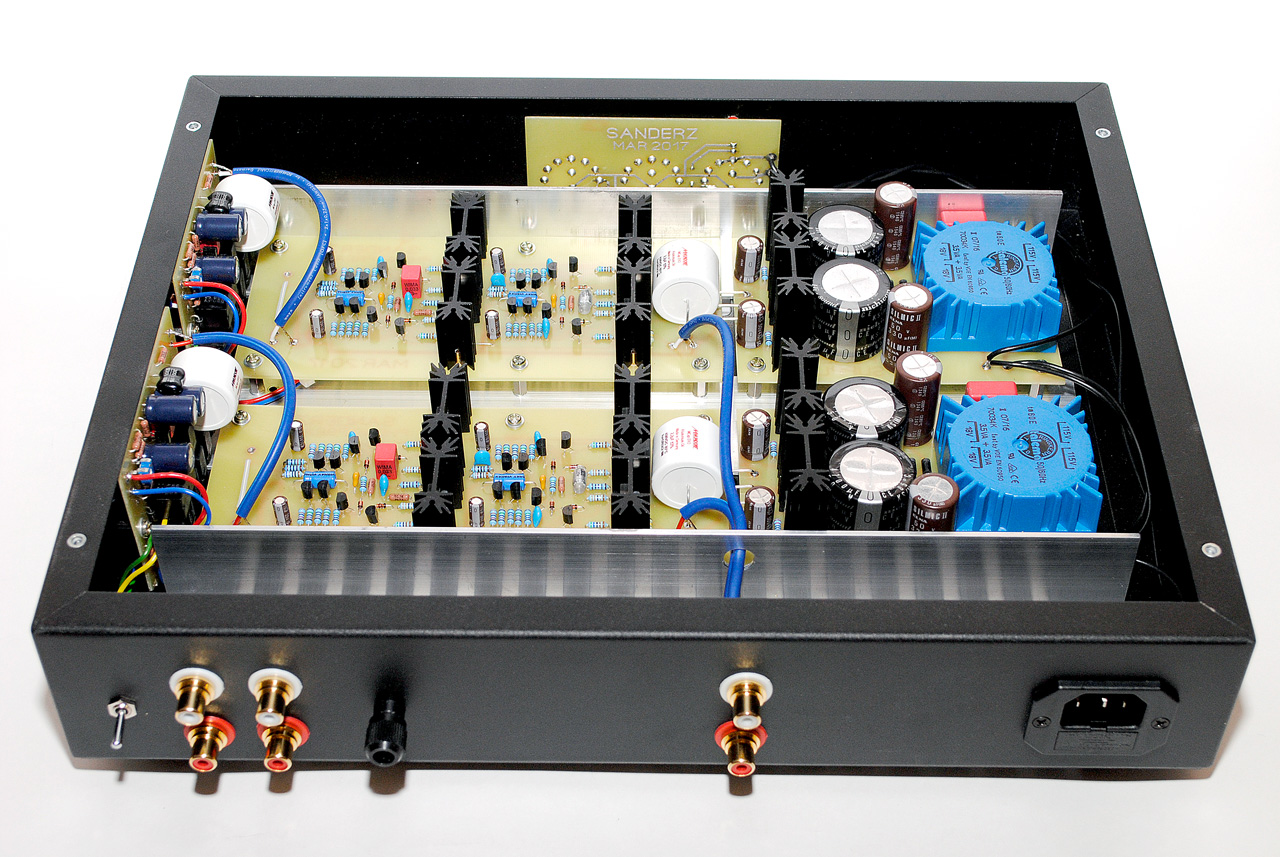

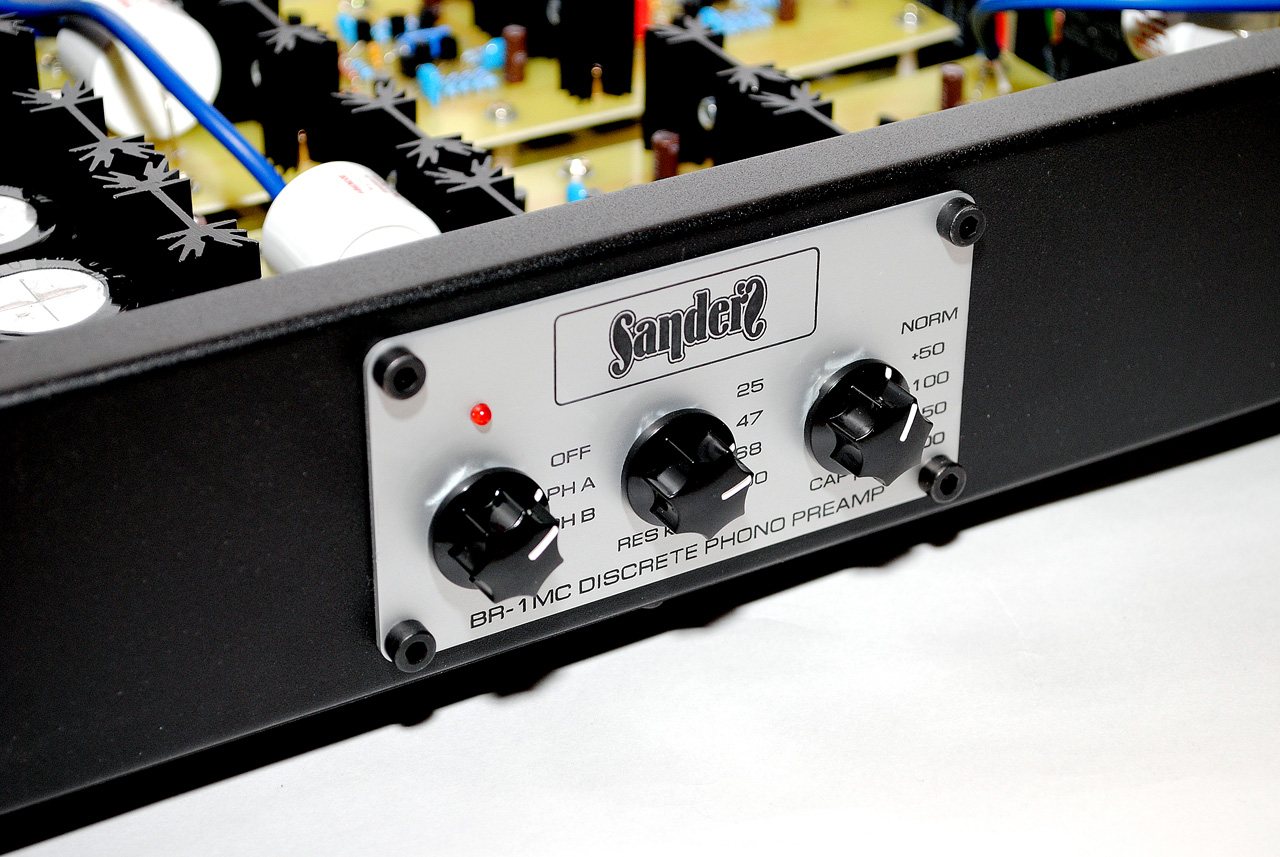

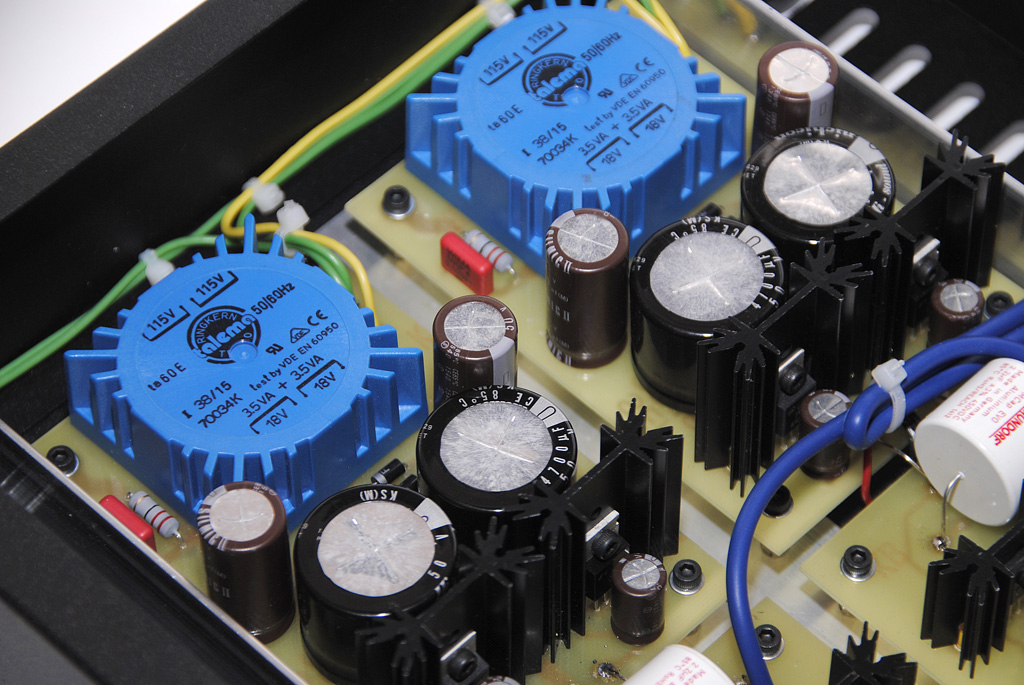

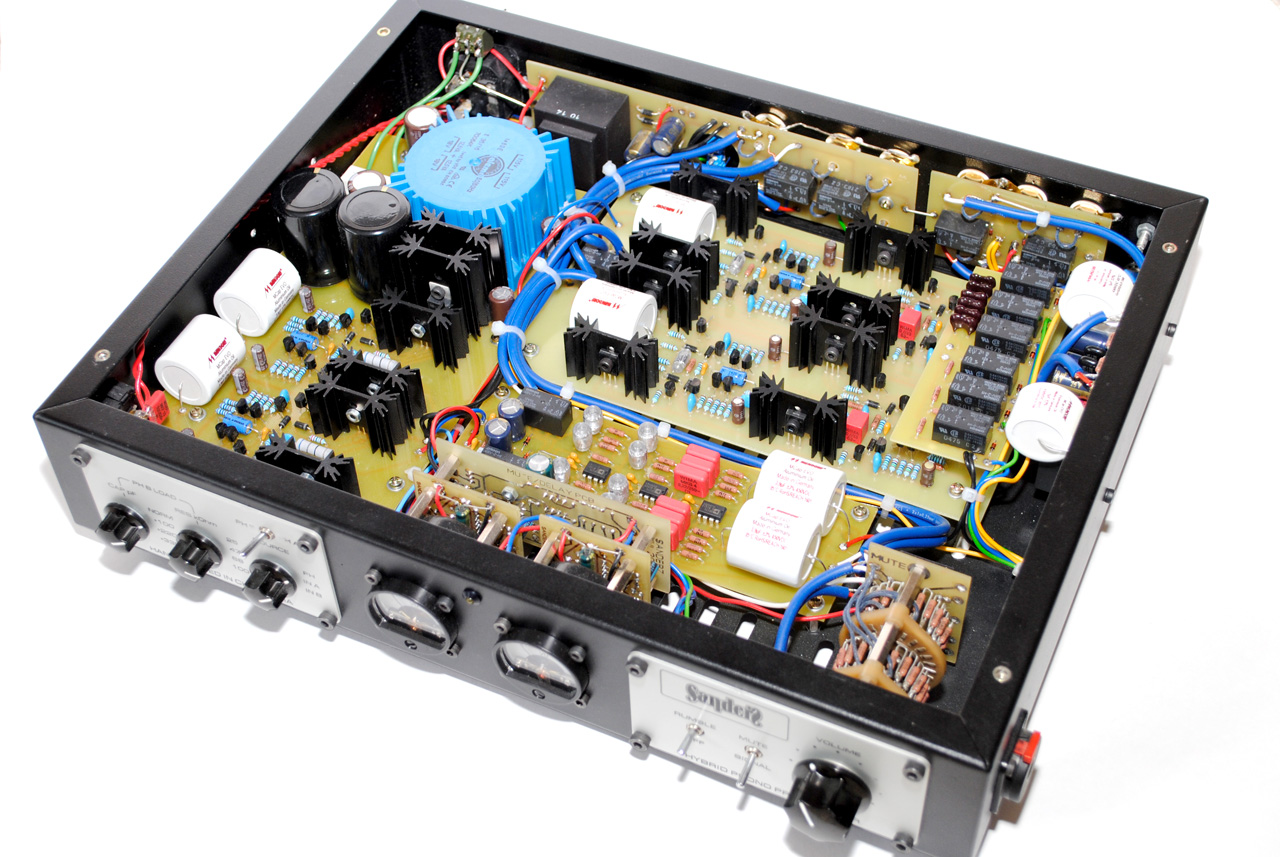

Закончил новый проект. Транзисторный корректор с распределённой цепью коррекции. Первый усилительный каскад отвечает за постоянные времени 318 и 3180 мкс, второй - за 75 мкс. Применены два независимых блока питания для каждого канала (двойное моно) по 35 В в каждом плече. Полностью дискретная схемотехника. Два входа для картриджей ММ типа с подстройкой входных параметров (ёмкость и сопротивление).

Вложения:
_DSC9970.JPG [ 194.6 КБ | Просмотров: 20318 ]
_DSC9971.JPG [ 336.51 КБ | Просмотров: 20318 ]
_DSC9973.JPG [ 293.02 КБ | Просмотров: 20318 ]
_DSC9974.JPG [ 327.77 КБ | Просмотров: 20318 ]
_DSC9979.JPG [ 229.85 КБ | Просмотров: 20318 ]
Автор:  Олег Н [ 22 ноя 2016, 20:14 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Должно быть приличный RIAA корректор.ОУ нет в наличии.Вот только трудно мне понять,для чего столько регулировок на входе для ММ корректора? Хотя существуют прямые указания стандарта для ММ головок; 47 ком.И чувствительность со входа 2,5 мвольта. Видимо мода такая? :D :? Чего стоит?
Автор:  Sander'Z [ 22 ноя 2016, 20:20 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Олег Н писал(а):
Вот только трудно мне понять,для чего столько регулировок на входе для ММ корректора? Хотя существуют прямые указания стандарта для ММ головок; 47 ком

Для подстройки АЧХ в ВЧ диапазоне (около 10кГц) в зависимости от собственной индуктивности ММ картриджа. Для иллюстрации выдержка из инструкции на предусилитель Yamaha C4.
Вложение:
Yamaha C-4.jpg
Yamaha C-4.jpg [ 120.75 КБ | Просмотров: 20298 ]

Олег Н писал(а):
Чего стоит?

Планируемая стоимость - 39000 руб.
Автор:  Олег Н [ 22 ноя 2016, 20:39 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Sander'Z писал(а):
Для подстройки АЧХ в ВЧ диапазоне (около 10кГц) в зависимости от собственной индуктивности ММ картриджа. Для иллюстрации выдержка из инструкции на предусилитель Yamaha C4.
Говорю же мода такая.В установленном и принятым к исполнению стандарте для ММ картрижей .Нет никаких на этот счёт указаний. В частности международный стандарт принятый союзом Американских Звукозаписывающих Корпораций (RIAA) Сказано однозначно.И нет никаких кривотолков.Входное сопротивление у корректора должно быть 47 ком.И чувствительность со входа 2,5 милливольта по напряжению.При соблюдении этих условий любая ММ головка должна правильно работать.А если не работает? То такая головка не соответствует требованием общепринятого стандарта.И не может получить сертификацию.На этом всё! А никакая ЯМАХА и иже с ними для принятого мирового стандарта не указ!
Sander'Z писал(а):
Планируемая стоимость - 39000 руб.
А вот стоимость достойная. Но да все мои уточнения, на качество работы корректора не влияют.Поздравляю конструктора! Хорошая работа.
Автор:  Sander'Z [ 22 ноя 2016, 20:51 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Олег Н писал(а):
Входное сопротивление у корректора должно быть 47 ком.И чувствительность со входа 2,5 милливольта по напряжению.При соблюдении этих условий любая ММ головка должна правильно работать.А если не работает? То такая головка не соответствует требованием общепринятого стандарта.И не может получить сертификацию.На этом всё! А никакая ЯМАХА и иже с ними для принятого мирового стандарта не указ!

Так этой "моде" уже сорок лет - предусилитель Yamaha C4 выпускался с 1978 года http://audio-heritage.jp/YAMAHA/amp/c-4.html .
И вот вырезка из инструкции на картридж Shure V15. Емкость ему нужна 400-500пФ, а сопротивление может быть увеличено до 70кОм.
Вложение:
Shure V15.jpg
Shure V15.jpg [ 150.05 КБ | Просмотров: 20286 ]
Автор:  Eggo [ 22 ноя 2016, 21:05 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Олег Н писал(а):
Говорю же мода такая.В установленном и принятым к исполнению стандарте для ММ картрижей .Нет никаких на этот счёт указаний. В частности международный стандарт принятый союзом Американских Звукозаписывающих Корпораций (RIAA) Сказано однозначно.И нет никаких кривотолков.Входное сопротивление у корректора должно быть 47 ком.И чувствительность со входа 2,5 милливольта по напряжению.При соблюдении этих условий любая ММ головка должна правильно работать.А если не работает? То такая головка не соответствует требованием общепринятого стандарта.И не может получить сертификацию.На этом всё!

Как всегда безапелляционно, но по моему, очень спорно. Ну например, навскидку :
http://www.nowhereland.ru/article/fonokorrekciya/#.WDSEkFyzxSo
От себя, как от пользователя, могу добавить : использую в системе корректор уважаемого Sander'Z. И хочу поблагодарить его за возможность гибкой подстройки (настройки) емкости и сопротивления в корректоре. Это действительно важная опция, которая помогает в гармонизации тракта - да хотя бы при использовании межблочников корректор-усилитель с различными значениями этих параметров, головок звукоснимателей - (это вообще отдельная тема, постараюсь вспомнить очень интересные ссылки на предмет исследования рекомендованных и реально используемых пользователями настроек емкости и сопротивления) , а также компенсировать в рамках использования одного фонокорректора (пусть и частично) недостатки в воспроизведении пластинок, записанных по разным стандартам эквализации.
Автор:  Олег Н [ 22 ноя 2016, 21:10 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Ну так в паспорте английским языком написано.ОПТИМУМ 47 ком.Что соответствует нормативу принятого стандарта.А необходимую ёмкость и без указания со стороны,просто всегда обеспечивает соединительный фонокабель от тонарма до входа корректора. :D Ну да спорить тут смысла нет.Хотите делать как того желает ЯМАХА? Делайте. :D Только знайте, далеко не малограмотные инженеры разработали стандарт.Да и сами ММ кортриджи.. Всё это вышло из лабораторий Америки.Они знали что требуется,а что нет. :?
Автор:  Олег Н [ 22 ноя 2016, 21:13 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Eggo писал(а):
Как всегда безапелляционно, но по моему, очень спорно. Ну например, навскидку :
Это Вам уважаемый не со мною следует спорить,а с требованиями принятого Международного стандарта.. все претензии к Американцам. :cry: Не Я это придумал.Я всего лишь об этом сообщаю.Закон суров?Но это закон! (аксиома) :D
Автор:  Sander'Z [ 22 ноя 2016, 21:18 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Олег! Дайте ссылку на стандарт по входному сопротивлению и ёмкости корректоров для ММ картриджей с запретом на изменение этих параметров и вопрос будет закрыт! ;) То, что Вы ссылаетесь на стандарт RIAA, к делу отношения не имеет, т.к. этим стандартом описывается АЧХ корректирующего устройства (записи и воспроизведения). Про входные параметры корректоров там ничего нет.
Автор:  Eggo [ 22 ноя 2016, 21:40 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Eggo писал(а):
головки звукоснимателей - (это вообще отдельная тема, постараюсь вспомнить очень интересные ссылки на предмет исследования рекомендованных и реально используемых пользователями настроек емкости и сопротивления

обсуждение на Виниленджин :
http://www.vinylengine.com/turntable_forum/viewtopic.php?t=6674
Автор:  Bender [ 22 ноя 2016, 21:48 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Олег Н, То что есть подстройка R входного и С входного это хорошо а плохо то что коррекция на ВЧ таким способом не очень хороша. Гораздо правильнее делать апериодическую коррекцию в этом случае фазочастотная характеристика не страдает. Константин Мусатов в своих корректорах применяет именно ее .
Автор:  Шура Осечкин [ 22 ноя 2016, 21:52 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Да море вынтажных усилков с подстройкой ММ башки...
Но Олег Н такой муйней не увлекаеться...
Только ЛАМПА....и без Оси... 8-)
Автор:  Bender [ 22 ноя 2016, 21:58 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Шура Осечкин, Да подстройка контуром С входного+С кабеля и L индуктивности головки актуальна только при использовании ММ картриджей с большой собственной индуктивностью L и как следствие высоким выходом , для низкоиндуктивных картриджей и следствие низким выходом а тем паче МС звукоснимателей такая коррекция неэффективна и не нужна.
Автор:  Олег Н [ 22 ноя 2016, 22:07 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Bender писал(а):
Шура Осечкин, Да подстройка контуром С входного+С кабеля и L индуктивности головки актуальна только при использовании ММ картриджей с большой собственной индуктивностью L и как следствие высоким выходом , для низкоиндуктивных картриджей и следствие низким выходом а тем паче МС звукоснимателей такая коррекция неэффективна и не нужна.
Всё это понты и измышления.А вот практика.Мы делаем у ММ корректора стандартные 47 ком и чувствительность со входа 2,5 млв. Вот практика применения ММ картриджей у Саши Базилиана.А уж САша на картриджах собаку съел;" Корректор в отличие от лампового нормально работает со всеми моими головами не требуя подстройки ёмкости и сопротивления. Спасибо за прекрасное изделие " Его спросите,он не даст соврать! :? Корректор собран так же с использованием дискретных усилительных элементов.Примерно сходный с этим.Потому и пишу в этой теме.
Автор:  Bender [ 22 ноя 2016, 22:14 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Олег Н, Дело твое только не пиши что твое самое правильное и верное , мне ваще по х.. , вон люди пусть пишут нужно им это или нет. По мне так меньше кнопок и режимов меньше задротства в выискивании "блох" в сетапе и звуке. Надо что б народ не ручки дрочил а музыку слушал однако просят делать настройки , а что я например хуже других вот и тянется вся эта байда в надежде что кто то кого перещеголяет.
Автор:  Sander'Z [ 22 ноя 2016, 22:19 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Всегда можно выставить сопротивление 47кОм и ёмкость в положение "NORM" и забыть о наличии регулировок. Всего и делов-то! ;)
Автор:  Олег Н [ 23 ноя 2016, 07:24 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Sander'Z писал(а):
Всегда можно выставить сопротивление 47кОм и ёмкость в положение "NORM" и забыть о наличии регулировок. Всего и делов-то! ;)
Это понятно.Именно поэтому я не считаю,что у корректора есть недостатки.Я рассуждаю с точки зрения логики ,необходимость вводить на входе дополнительные регулировки.Он и без них самодостаточен.И способен раскрыть полностью потенциал любого ММ картриджа.Стою за разумный минимализм! Но не осуждаю принятые решения конструктора.Действительно,поставь необходимые параметры на входе.И можно их никогда больше не переключать. :)
Автор:  Sander'Z [ 24 ноя 2016, 10:31 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Немного сухих цифр. Так сказать, объективные характеристики.

Усиление на частоте 1кГц - 46 дБ
Отношение сигнал/шум - 78.5 дБ
КНИ - 0.006%
Отклонение от RIAA - +0.2/-0.1 дБ
Входное сопротивление - 25/47/68/100 кОм
Входная ёмкость - 0/50/100/150/200 пФ
Напряжение питания - +35/-35 В (двойное моно)

При изготовлении используются такие комплектующие, как конденсаторы Mundorf EVO, WIMA FKP, ELNA Silmic II, точные резисторы Vishay, в цепях коррекции применены резисторы DALE, силовые трансформаторы TALEMA, малосигнальные реле OMRON.

Стоимость - 39000 руб.
Автор:  Sander'Z [ 06 дек 2016, 15:08 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
В честь приближающегося Нового года стоимость данной модели - 32000 руб.
Данная стоимость будет актуальна до 15 января 2017 года.
Автор:  Sander'Z [ 12 янв 2017, 13:22 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Рубль крепнет, цены падают!
Стоимость корректора - 31000 руб.
Автор:  Sander'Z [ 17 мар 2017, 22:05 ]
Заголовок сообщения:  Корректор с распределённой цепью коррекции
Корректор со встроенным усилителем для наушников. Для настоящих эгоистов! ;)
Вложение:
_DSC1012.JPG [ 261.66 КБ | Просмотров: 19749 ]

Вложение:
_DSC1017.JPG [ 424.12 КБ | Просмотров: 19749 ]

Вложение:
_DSC1018.JPG [ 402.39 КБ | Просмотров: 19749 ]

Вложение:
_DSC1022.JPG [ 354.33 КБ | Просмотров: 19749 ]

Вложение:
_DSC1026.JPG [ 276.37 КБ | Просмотров: 19749 ]

Корректор обрёл имя собственное и теперь зовётся SanderZ BR-1MM. В связи с этим просьба к администрации, если это возможно, переименовать тему в "Фонокорректор SanderZ BR-1MM с распределённой цепью коррекции".
Автор:  Sander'Z [ 04 апр 2017, 19:43 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
При необходимости данная модель будет оснащаться MC предусилителем на полевом транзисторе. В ближайшие дни будет готов первый корректор с таким предусилителем.
Предусилитель имеет два режима: усиление 20дБ/сопротивление 200 Ом и 30дБ/50 Ом для низкоуровневых МС картриджей.

На фото плата МС предусилителя с релейными переключателями входного сопротивления и ёмкости для режима ММ.

Вложения:
_DSC1078.JPG [ 245.58 КБ | Просмотров: 19606 ]
_DSC1080.JPG [ 242.78 КБ | Просмотров: 19606 ]
_DSC1081.JPG [ 254.81 КБ | Просмотров: 19606 ]
Автор:  Sander'Z [ 07 апр 2017, 10:47 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
Готов корректор со встроенным предусилителем для двух типов МС картриджей. Режимы действуют для первого входа, переключаются тумблером на задней панели (MM-MC-MC LOW).

Вложения:
_DSC1085.JPG [ 393.38 КБ | Просмотров: 19533 ]
_DSC1083.JPG [ 435.01 КБ | Просмотров: 19533 ]
_DSC1093.JPG [ 486.9 КБ | Просмотров: 19533 ]
_DSC1098.JPG [ 473.82 КБ | Просмотров: 19533 ]
Автор:  Sander'Z [ 24 апр 2017, 15:48 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
Вариант корректора для себя.

Вложения:
_DSC1185.JPG [ 422.79 КБ | Просмотров: 19392 ]
_DSC1187.JPG [ 644.92 КБ | Просмотров: 19392 ]
_DSC1195.JPG [ 536.26 КБ | Просмотров: 19392 ]
_DSC1201.JPG [ 395.21 КБ | Просмотров: 19392 ]
Автор:  spektr [ 24 апр 2017, 19:23 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
Sander'Z,
Красотища глаз не оторвать, можно даже не слушать просто завораживает очарованием.
Простите за нескромный вопрос, вы такое в домашних условиях делаете или же в промышленных условиях?
Пайка ручная или автоматизированная?
В любом случае снимаю шляпу.
Автор:  Sander'Z [ 24 апр 2017, 19:36 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
spektr, спасибо!
Я арендую небольшое помещение, в котором оборудовал мастерскую. Всё операции, включая изготовление печатных плат, делаю самостоятельно. Пайка, разумеется, ручная.
Автор:  spektr [ 24 апр 2017, 20:40 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
Можно еще вопрос, а как вам удается так точно выровнить положение деталей на плате симметрия просто идеальная.
Сверловку отверстий под ножки делаете по шаблону?
Прошу прощения за назойливость.
Автор:  алек-сей [ 24 апр 2017, 20:49 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
Sander'Z писал(а):
Всё операции,


Гибка, резка ? :oops:
Автор:  Sander'Z [ 24 апр 2017, 20:55 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
spektr писал(а):
Можно еще вопрос, а как вам удается так точно выровнить положение деталей на плате симметрия просто идеальная.
Сверловку отверстий под ножки делаете по шаблону?
Прошу прощения за назойливость.

Платы делаются по, так называемой, лазерно-утюжной технологии. Рисунок печатной платы формируется на компьютере, распечатывается и переносится на текстолит. Сверлится после травления по получившейся разметке. Поэтому всё получается ровно.
Автор:  Sander'Z [ 24 апр 2017, 20:59 ]
Заголовок сообщения:  Фонокорректор SanderZ BR-1MM с распределённой цепью коррекци
алек-сей писал(а):
Гибка, резка ? :oops:

Я покупаю заготовки корпусов. Рассверливаю и вырезаю необходимые отверстия уже самостоятельно.
