 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 22 дек 2017, 20:05
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541

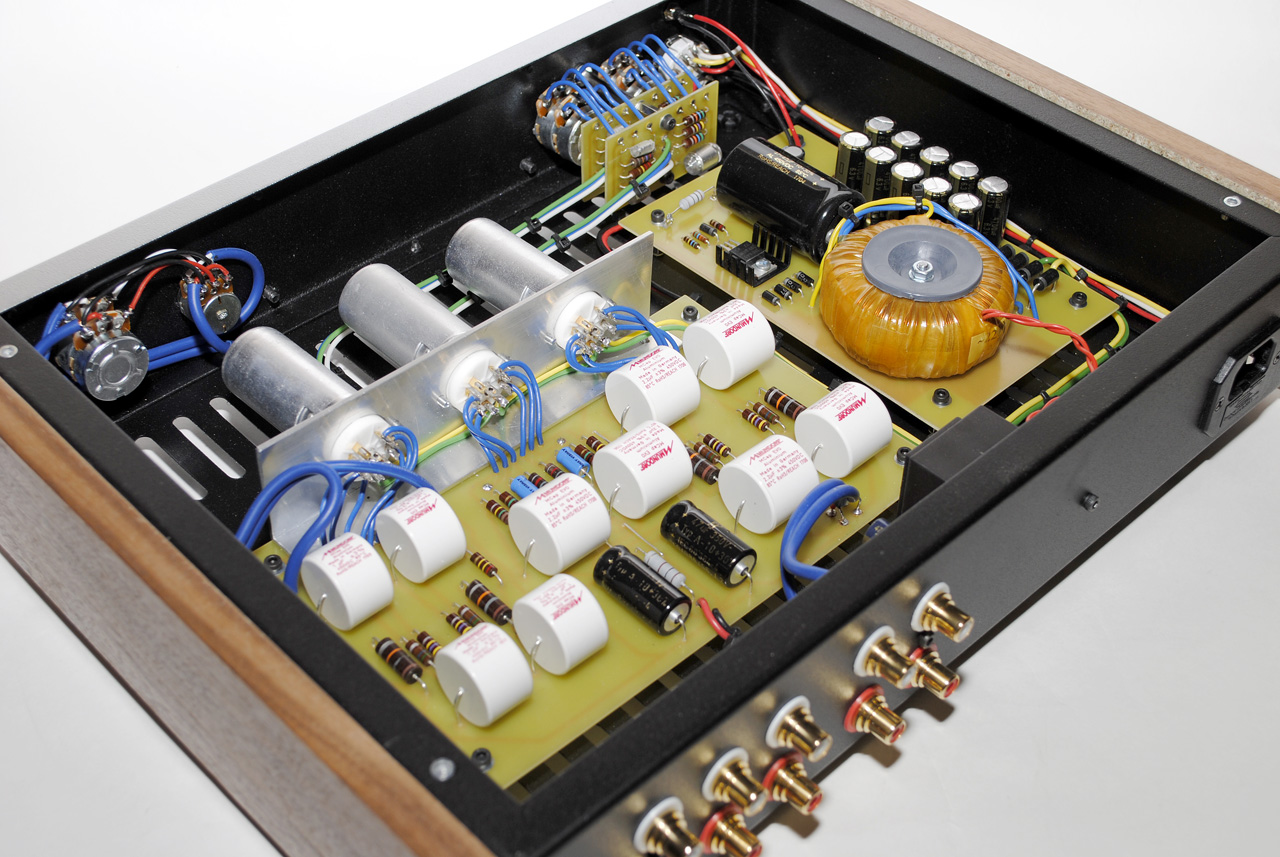

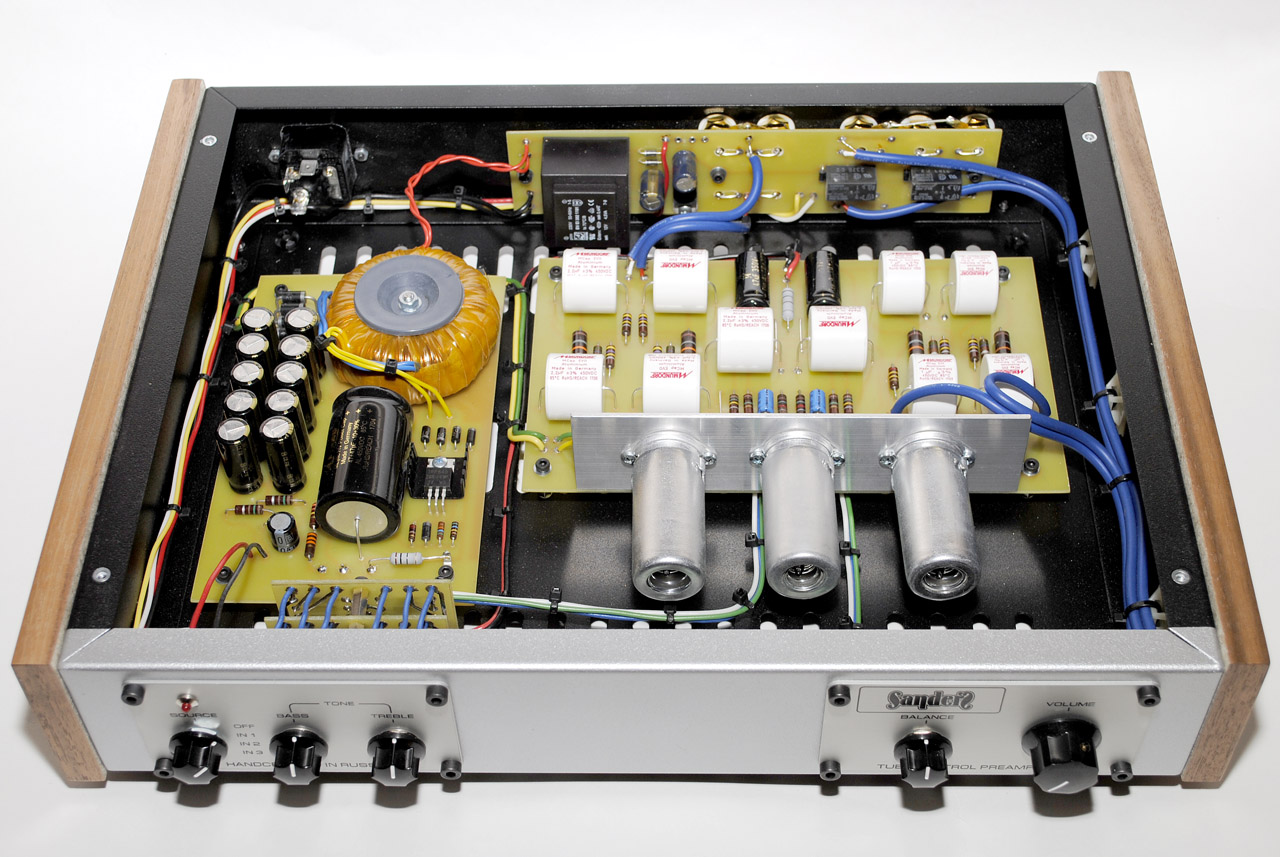

В дополнение к уже имеющемуся ламповому фонокорректору был заказан предусилитель-коммутатор. Так как одним из пожеланий было "покрутить. громкость.бас.высокие.баланс.", то предусилитель имеет в составе регуляторы тембра НЧ и ВЧ и регулятор баланса. Предусмотрено три линейных входа и два параллельных выхода.


Вложения:
_DSC3177.JPG [ 300.57 КБ | Просмотров: 4007 ]
_DSC3174.JPG [ 310.63 КБ | Просмотров: 4007 ]
_DSC3179.JPG [ 311.14 КБ | Просмотров: 4007 ]
_DSC3183.JPG [ 416.59 КБ | Просмотров: 4007 ]
_DSC3188.JPG [ 403.18 КБ | Просмотров: 4007 ]

-----------------
С уважением, Александр.
  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 22 дек 2017, 20:08
Аватара пользователя

Возраст: 58
Откуда: St Georgen.

На форуме с
Сообщений: 2497
Его благодарили: 691
красивая внутрянка, мне такой бы то же не помешал. :cool:


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 22 дек 2017, 20:08
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Мне бы типа такого :comandos:
корретор винила можно не изобретать..
эх :comandos:

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 22 дек 2017, 20:09
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Кентяра.. А они изобретатели хз кому и как изобретают..

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 06:36
Аватара пользователя
Имя: Олег
Возраст: 59
Откуда: Барнаул

На форуме с
Сообщений: 159
Его благодарили: 31
Всё красиво и продумано!
А на каких лампах собран пред?


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 07:55
Аватара пользователя

Возраст: 60
Откуда: г.Омск

На форуме с
Сообщений: 1011
Его благодарили: 70
БРАВО! :klass:


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 08:15
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
сема69 писал(а):
А на каких лампах собран пред?

Лампы ECC83 и ECC82.

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 08:32
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Sander'Z, :cool: :cool: :cool:


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 09:24
Аватара пользователя

Откуда: Самара

На форуме с
Сообщений: 13998
Его благодарили: 1984
Да, изделие реально впечатляет. Пожалуй, эталонное качество авторского изготовления. Редко, когда глядя на аппарат, сразу отчаянно хочется его подключить в тракт и послушать.

-----------------
Нужна электрогитара:
https://audioes.ru/viewtopic.php?f=83&t=11945


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 10:04
Аватара пользователя

Возраст: 53
Откуда: Московская область

На форуме с
Сообщений: 10426
Его благодарили: 2086
Да , реально сборка "Маде ин ФирмА" Круто! :cool:

-----------------
Мы не должны позволять цифрам определять качество звука , как и химическому анализу быть арбитром вина
__________________________________________________________________________________ (Нельсон Пасс)


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 10:34
Аватара пользователя
Имя: Эдуард
Возраст: 61
Откуда: Иркутская обл.

На форуме с
Сообщений: 733
Его благодарили: 1577
жду не дождусь ;)

-----------------
В мире есть три вещи, которые нельзя улучшить: рояль, автомат Калашникова и виниловая пластинка. И эта пластинка - чёрная.(С)


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 11:03
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Крутой аппарат!!
Глаз радуют..
Со звуком также думаю все отлично..

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 11:43
Аватара пользователя
Имя: Владимир
Откуда: Ukhta

На форуме с
Сообщений: 495
Его благодарили: 168
Sander'Z писал(а):
В дополнение к уже имеющемуся ламповому фонокорректору был заказан предусилитель-коммутатор. Так как одним из пожеланий было "покрутить. громкость.бас.высокие.баланс.", то предусилитель имеет в составе регуляторы тембра НЧ и ВЧ и регулятор баланса. Предусмотрено три линейных входа и два параллельных выхода.

Здравствуйте, Александр!
Интересны следующие моменты:
1. Размеры предварительного усилителя
2. Его вес
3. Глубина регулировки тембра (ВЧ и НЧ)
4. Отношение сигнал/шум
5. КНИ
6. Возможность установки более качественного регулятора громкости
7. Ориентировочная цена
Спасибо.


  Не в сети Профиль Профиль на meshok.net (откроется в новом окне) Магазин на avito.ru (откроется в новом окне)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 13:26
Конструктор
Аватара пользователя
Имя: Сергей
Возраст: 63
Откуда: Самара

На форуме с
Сообщений: 568
Его благодарили: 616
Александр! :cool: Дизайн очень приятный...Лично мне нравится.Несколько вопросов,какая схемотехника(если схема секретная,то в общих чертах концепцию).На октальных лампухах не планируешь?Типа 6SN7,6X4...А то,что уважаемый Дмитрий Олегович изобразил и за 10 бакинских не надыть... :cry:

-----------------
Путь важнее цели...


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 14:49
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 41
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 2619
Его благодарили: 2135
edsajnskii писал(а):
жду не дождусь ;)


Тут кагбэ не один ты.... :D


Вложения:
1.jpg [ 116.36 КБ | Просмотров: 3672 ]

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...
  Не в сети Профиль Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 15:03
Модератор
Аватара пользователя
Имя: Евгений
Возраст: 47
Откуда: Омск

На форуме с
Сообщений: 10860
Его благодарили: 1609
Зачищено от рекламы мной. Дима, заведи ты себе ветку про мастерскую- там и выкладывай, тут не надо. Или приплачивай Александру за рекламу в его ветке 8-)


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 15:43
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Я бы как бы тоже хочу подождать!!
Саша, изготовь мне усилителечек.. :o

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 16:40
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
BassIn писал(а):
Здравствуйте, Александр!
Интересны следующие моменты:
1. Размеры предварительного усилителя
2. Его вес
3. Глубина регулировки тембра (ВЧ и НЧ)
4. Отношение сигнал/шум
5. КНИ
6. Возможность установки более качественного регулятора громкости
7. Ориентировочная цена
Спасибо.

Владимир!
1. 360 х 300 х 80 мм (Ш х Г х В)
2. Точно не знаю, около 2 кг, может, больше.
3. Глубина регулировки НЧ (100Гц) +/- 8дБ, ВЧ (10кГц) +/- 6дБ. Можно сделать другие значения.
4. Сигнал/шум 78.3дБ (измеренное значение).
5. КНИ 0.013 (измеренное значение)
6. Наверное, Можно ALPS поставить. Хотя и к ALPHA 24мм у меня претензий нет.
7. Стоимость предусилителя - 48000 руб.


Вложения:
Замеры.jpg [ 165.39 КБ | Просмотров: 3608 ]

-----------------
С уважением, Александр.
  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 16:46
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
Сидоров СА писал(а):
Несколько вопросов,какая схемотехника(если схема секретная,то в общих чертах концепцию).На октальных лампухах не планируешь?Типа 6SN7,6X4...

Схема примерно та же, что ранее выкладывал phlagner - два катодных повторителя с активным эквалейзером между ними. Выпрямитель диодный, в фильтре анодного напряжения умножитель ёмкости ("электронный дроссель"). Думаю, можно и на октальных лампах сделать. Правда, кенотрон тогда должен быть не 6X4, а 6X5 (это октальный, в отличии от 6X4). Но я без кенотронов делаю обычно.

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 16:47
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
ЮрийМ63 писал(а):
Я бы как бы тоже хочу подождать!!
Саша, изготовь мне усилителечек..

Закажите - изготовлю! :)

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 16:55
Аватара пользователя

Возраст: 60
Откуда: г.Омск

На форуме с
Сообщений: 1011
Его благодарили: 70
Sander'Z писал(а):
Схема примерно та же, что ранее выкладывал phlagner - два катодных повторителя с активным эквалейзером между ними.

а рубильник обхода темброблока :roll:


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 16:56
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
2uri писал(а):
а рубильник обхода темброблока

Изначально не был предусмотрен, но сделать можно.

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 17:11
Аватара пользователя
Имя: Александр
Возраст: 54
Откуда: г.Омск

На форуме с
Сообщений: 19348
Его благодарили: 1887
Пункт номер 7 всю картину портит.....
:(


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 17:32
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Да, Саш, портит..
А без фонокорректора?

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 17:37
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
В нем нет фонокорректора.

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 17:52
Аватара пользователя

Откуда: Самара

На форуме с
Сообщений: 13998
Его благодарили: 1984
Sander'Z, а полосу пропускания замеряли? Выходное сопротивление?

-----------------
Нужна электрогитара:
https://audioes.ru/viewtopic.php?f=83&t=11945


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 24 дек 2017, 18:16
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
AgNz писал(а):
Sander'Z, а полосу пропускания замеряли? Выходное сопротивление?

Честно говоря, нет. Но завтра могу замерять.

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 25 дек 2017, 10:53
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
AgNz писал(а):
Sander'Z, а полосу пропускания замеряли? Выходное сопротивление?

Полоса пропускания по уровню -3дБ - 10Гц -80кГц. Выходное сопротивление - около 300 Ом.

-----------------
С уважением, Александр.


  Не в сети Профиль

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 25 дек 2017, 11:04
Аватара пользователя
Имя: Владимир
Откуда: Ukhta

На форуме с
Сообщений: 495
Его благодарили: 168
Sander'Z писал(а):
AgNz писал(а):
Sander'Z, а полосу пропускания замеряли? Выходное сопротивление?

Полоса пропускания по уровню -3дБ - 10Гц -80кГц. Выходное сопротивление - около 300 Ом.

Теперь эту всю информацию сводим в общую табличку и на самое видное место, чтобы более не задавали вопросов... :D


  Не в сети Профиль Профиль на meshok.net (откроется в новом окне) Магазин на avito.ru (откроется в новом окне)

 Заголовок сообщения: Ламповый предусилитель
Непрочитанное сообщениеДобавлено: 27 дек 2017, 09:29
Конструктор
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 50
Откуда: Чебоксары

На форуме с
Сообщений: 924
Его благодарили: 541
BassIn писал(а):
Теперь эту всю информацию сводим в общую табличку и на самое видное место, чтобы более не задавали вопросов...

Тут такое дело. Я всегда открыт для диалога и ничего не скрываю. Очень мало отечественных изготовителей показывают, что и из чего они делают. Я всегда подробно отчитываюсь о проделанной работе. Но у этого есть и обратная сторона. Иногда случается так, что мне в вину ставятся те факты, о которых узнают из моих же сообщений в открытом доступе. То монтаж не такой, то детали, то параметры.
Вот и с этим предусилителем та же история. Заказчику уже заронили зерно сомнения, причем, за моей спиной, но опираясь на информацию, полученную от меня же.
В этой же ветке, почему-то постеснялись своё мнение высказать...

-----------------
С уважением, Александр.


  Не в сети Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 60 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
