Ещё одним новым для меня, но достаточно востребованным, делом стало изготовления линейных блоков питания для замены импульсных БП, применяемых для питания современных сетевых плееров/ЦАПов.

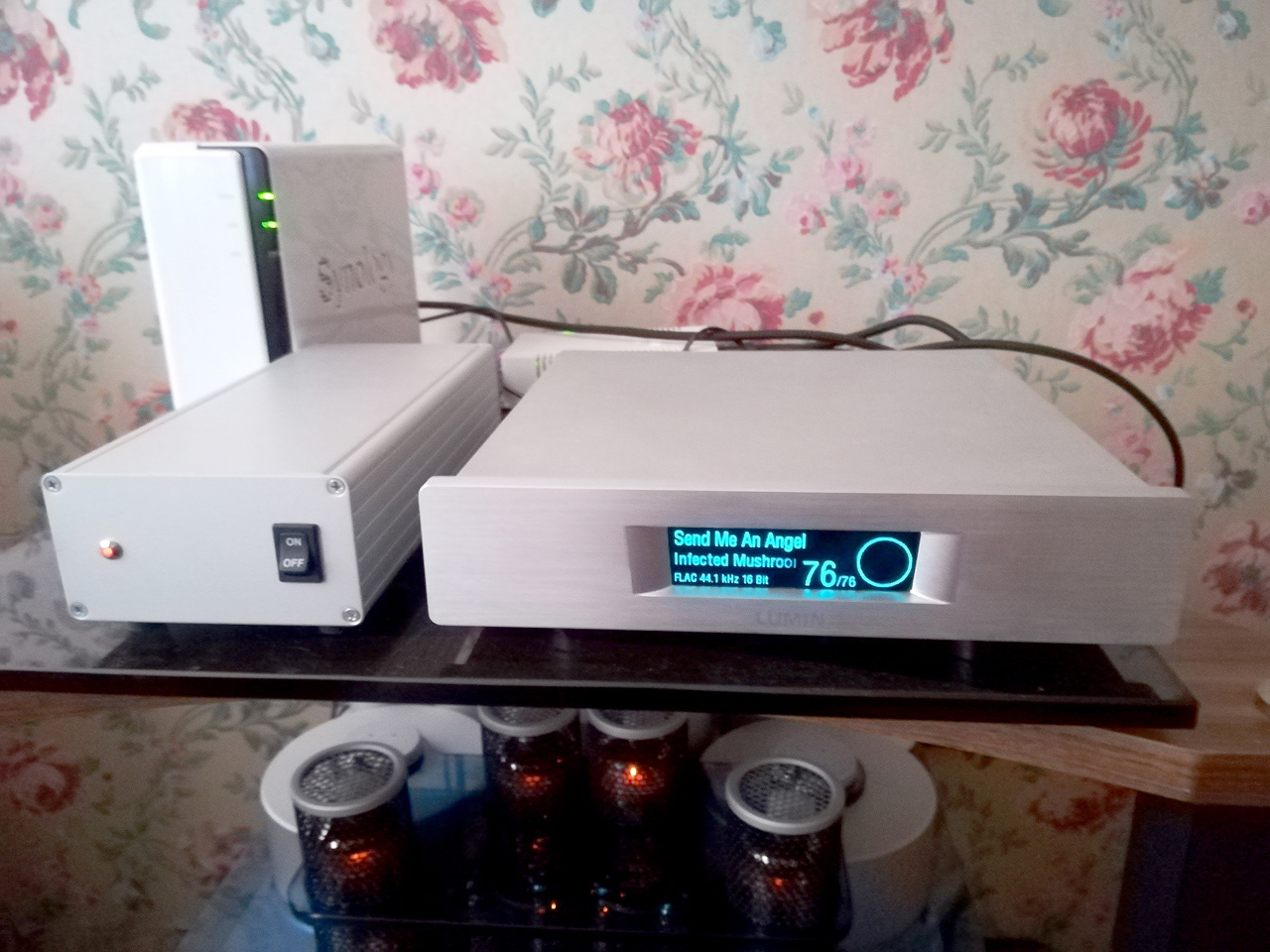

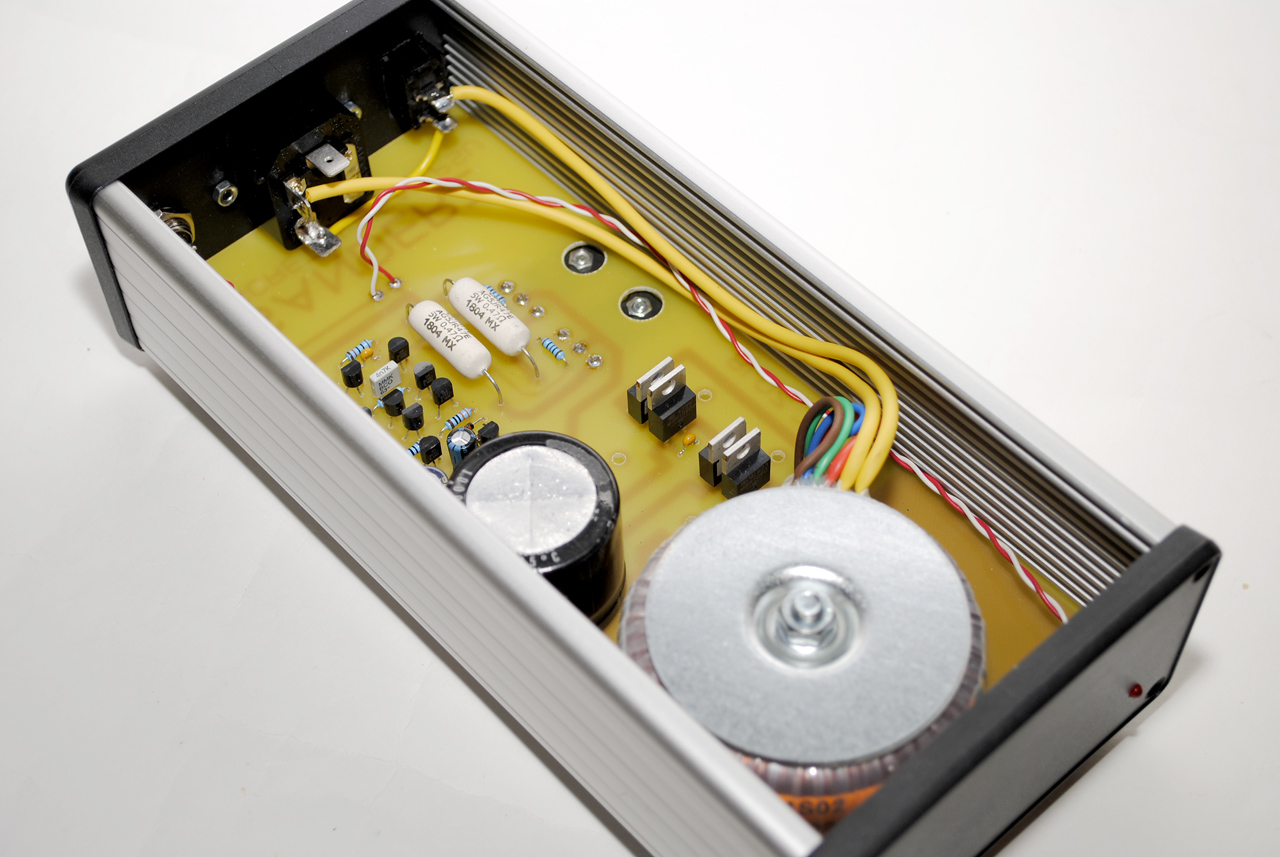

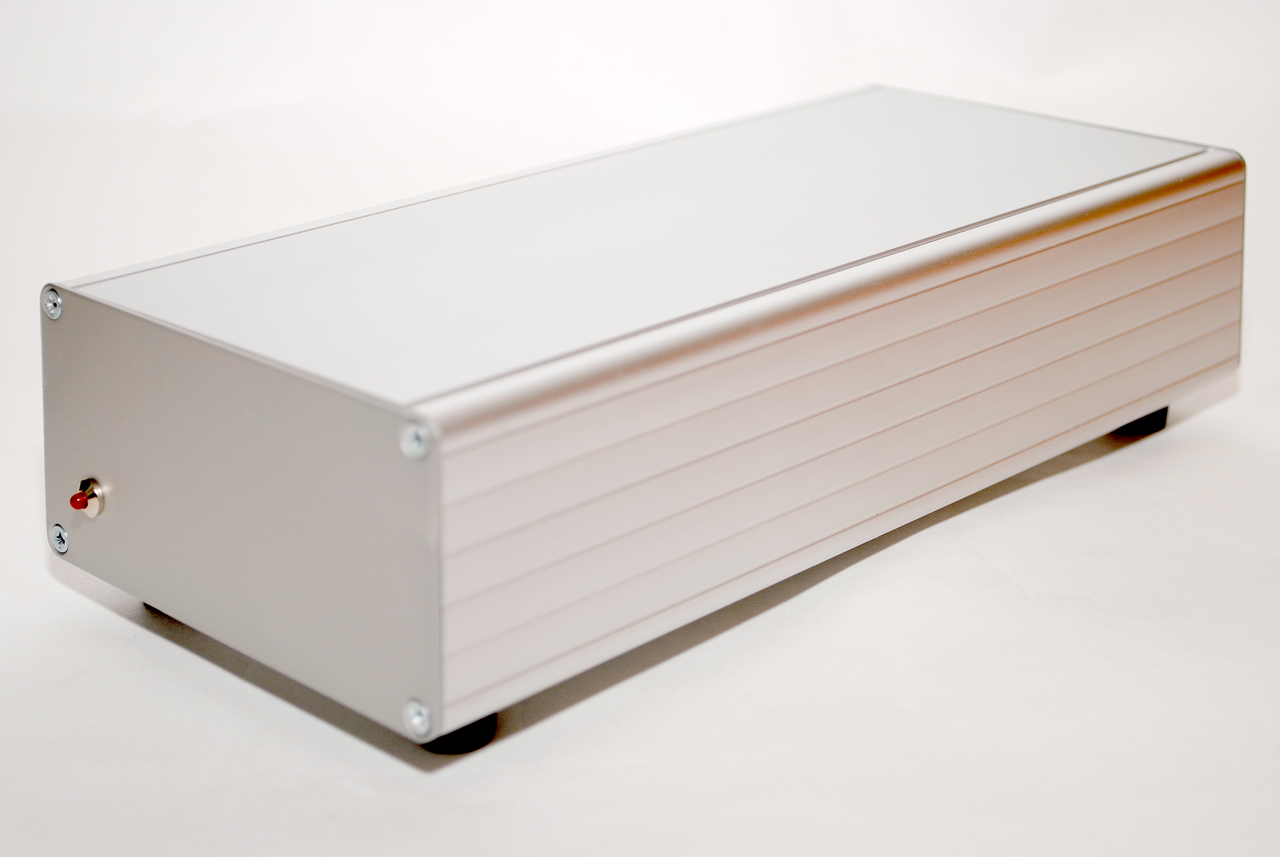

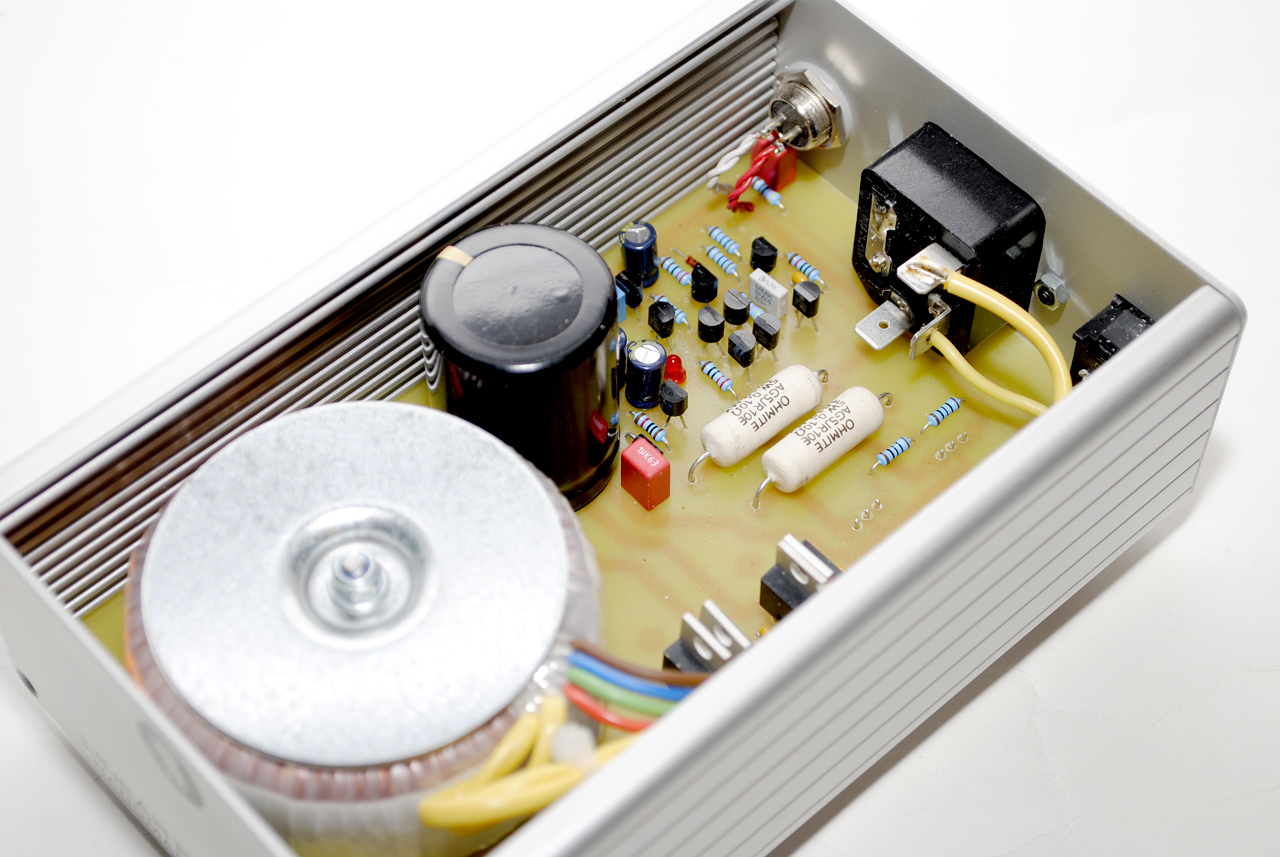

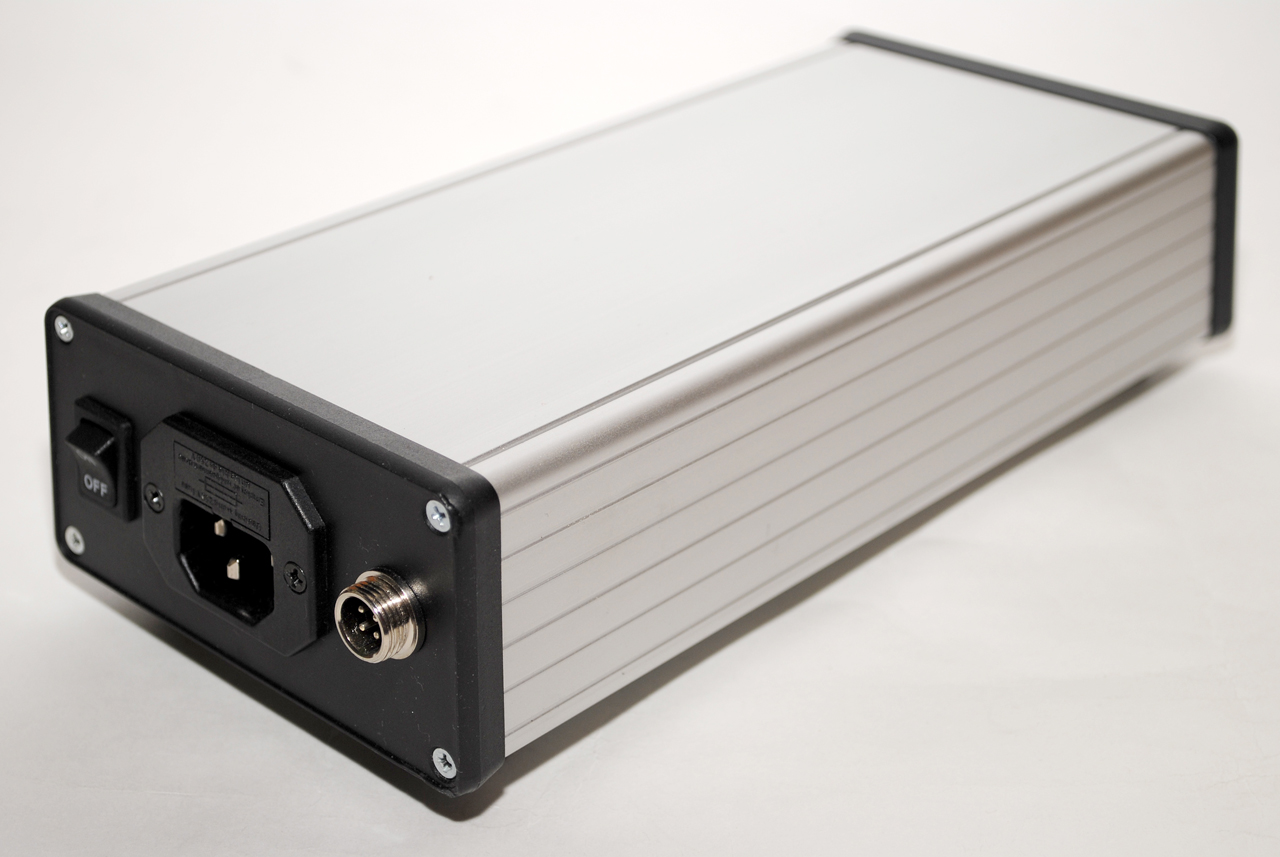

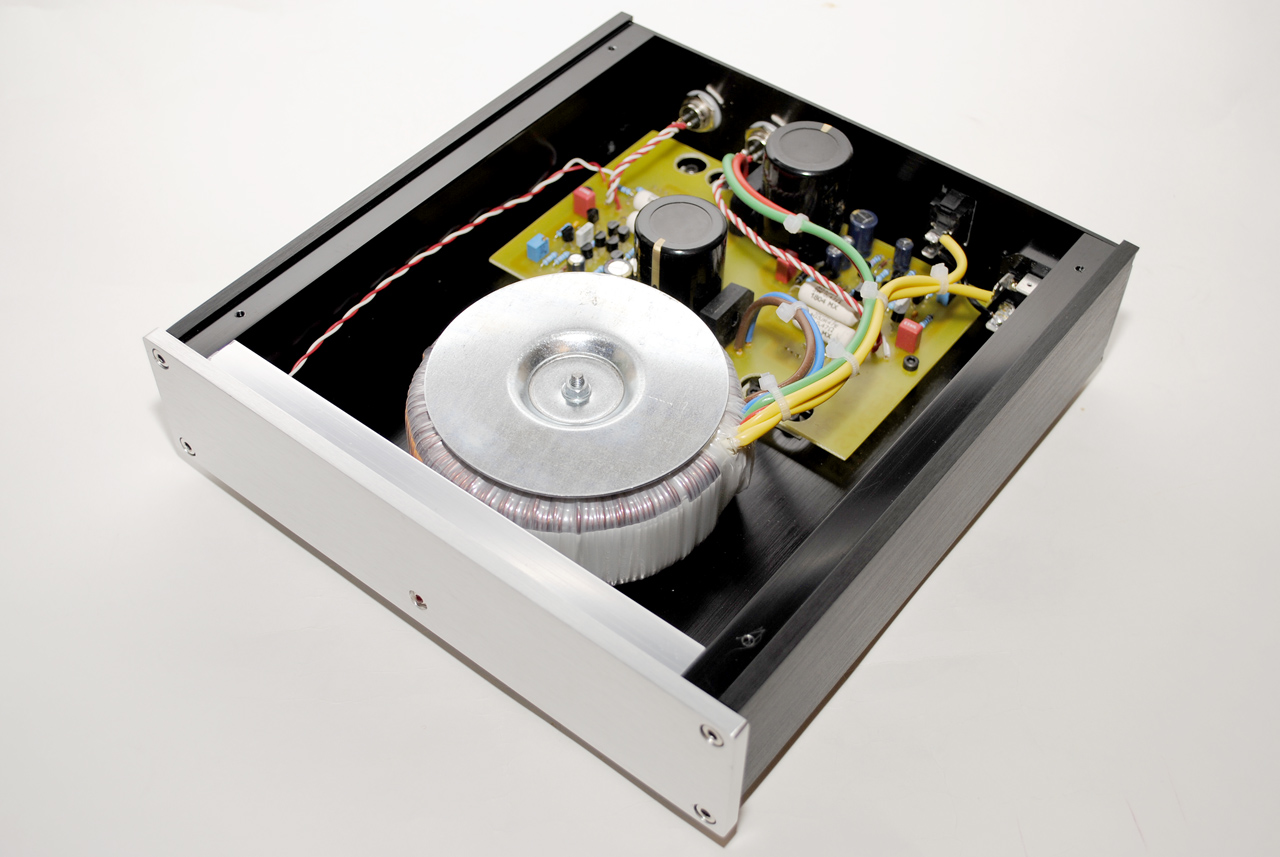

Первый из них был изготовлен для совместной работы с сетевым плеером LUMIN D1 (12В 4А).

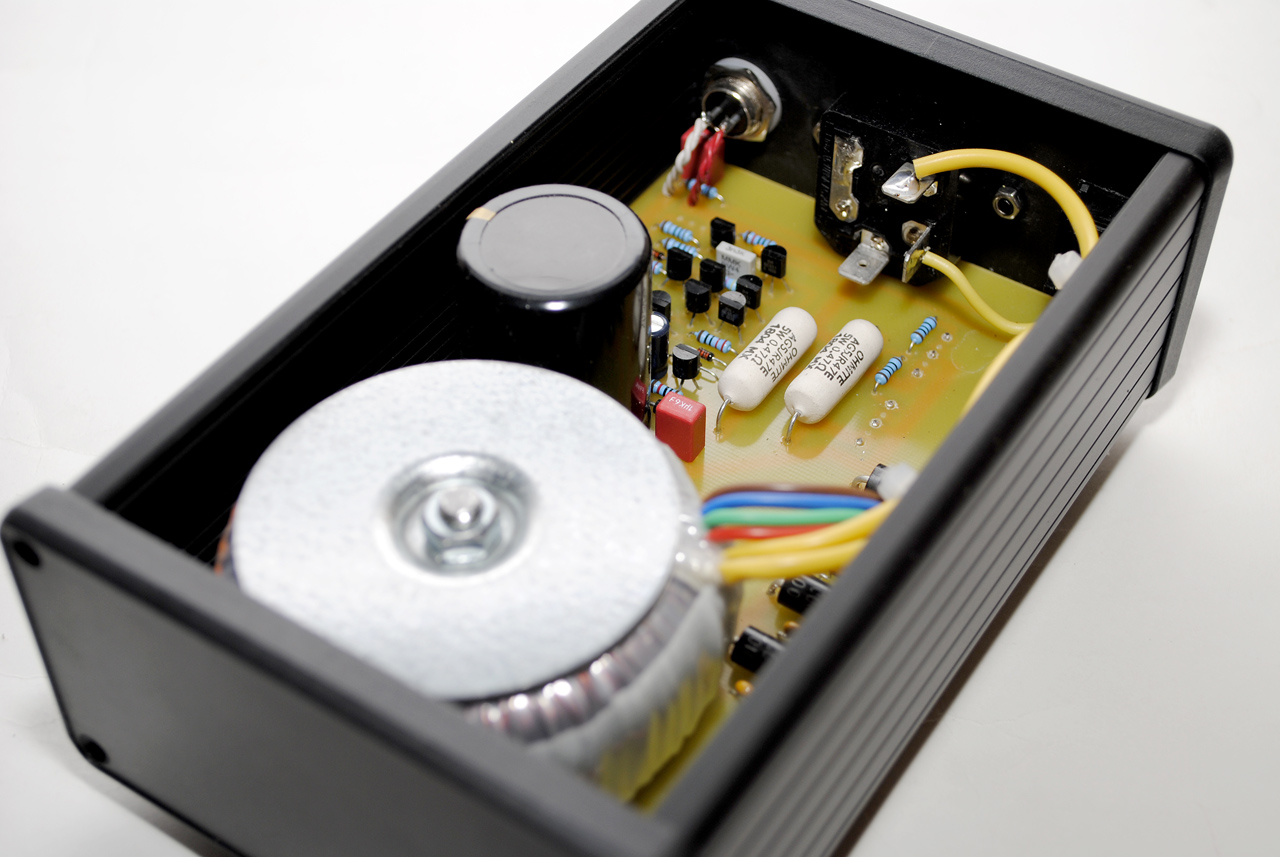

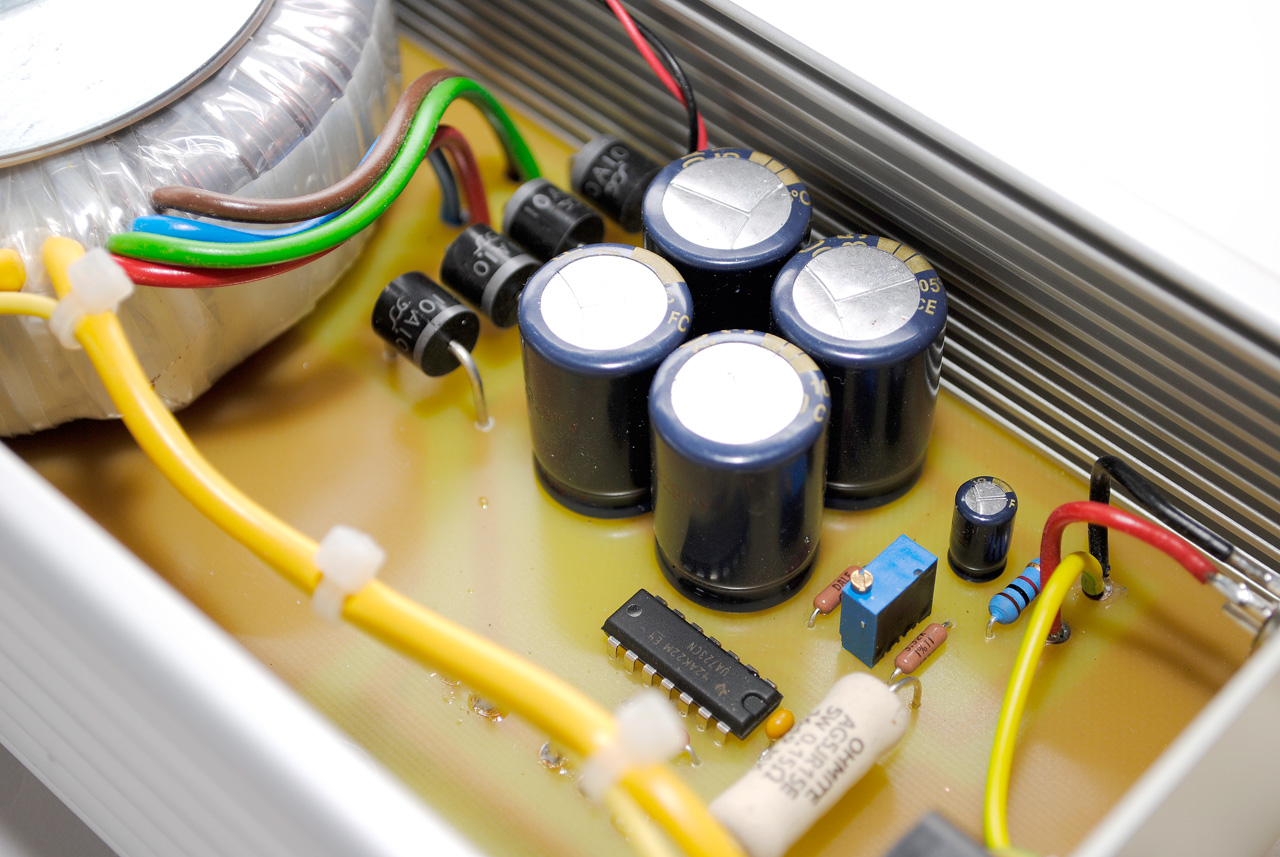

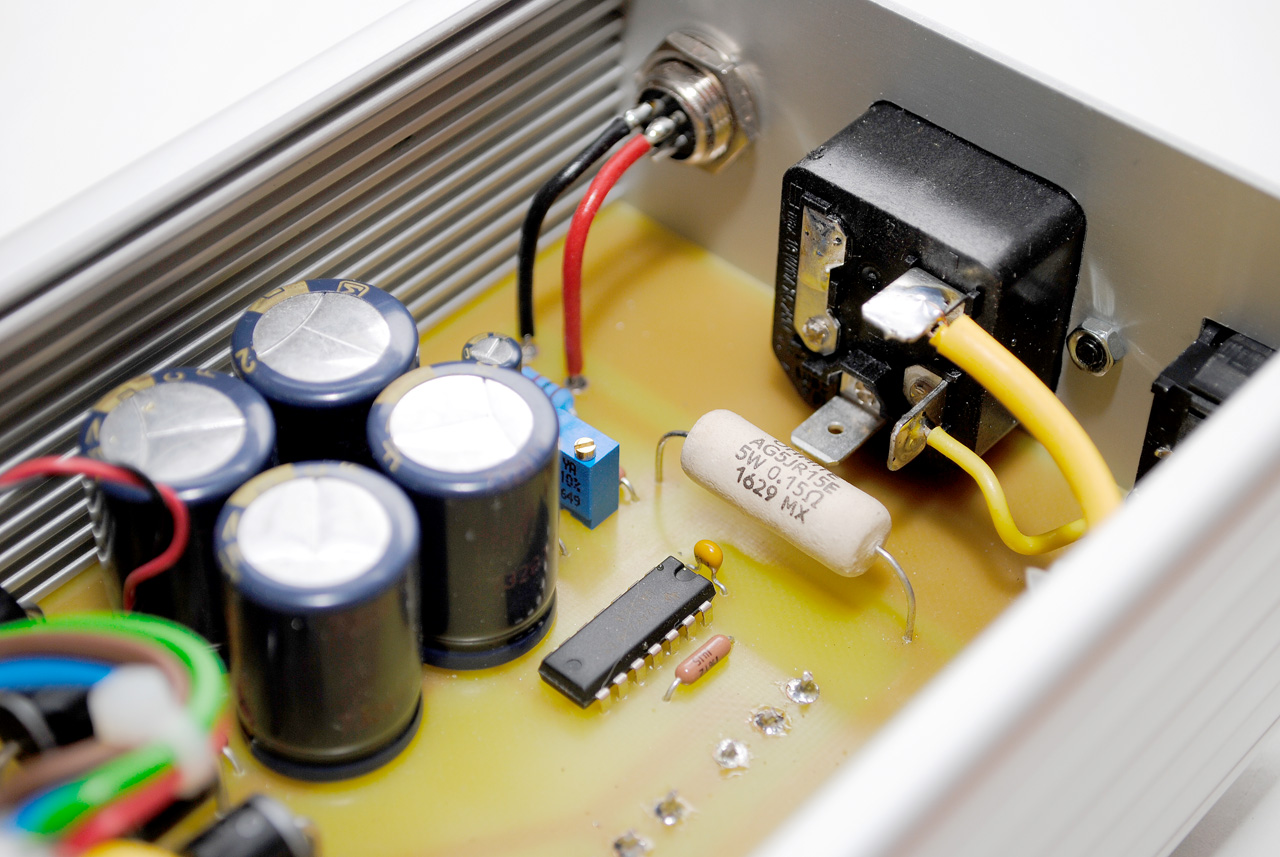

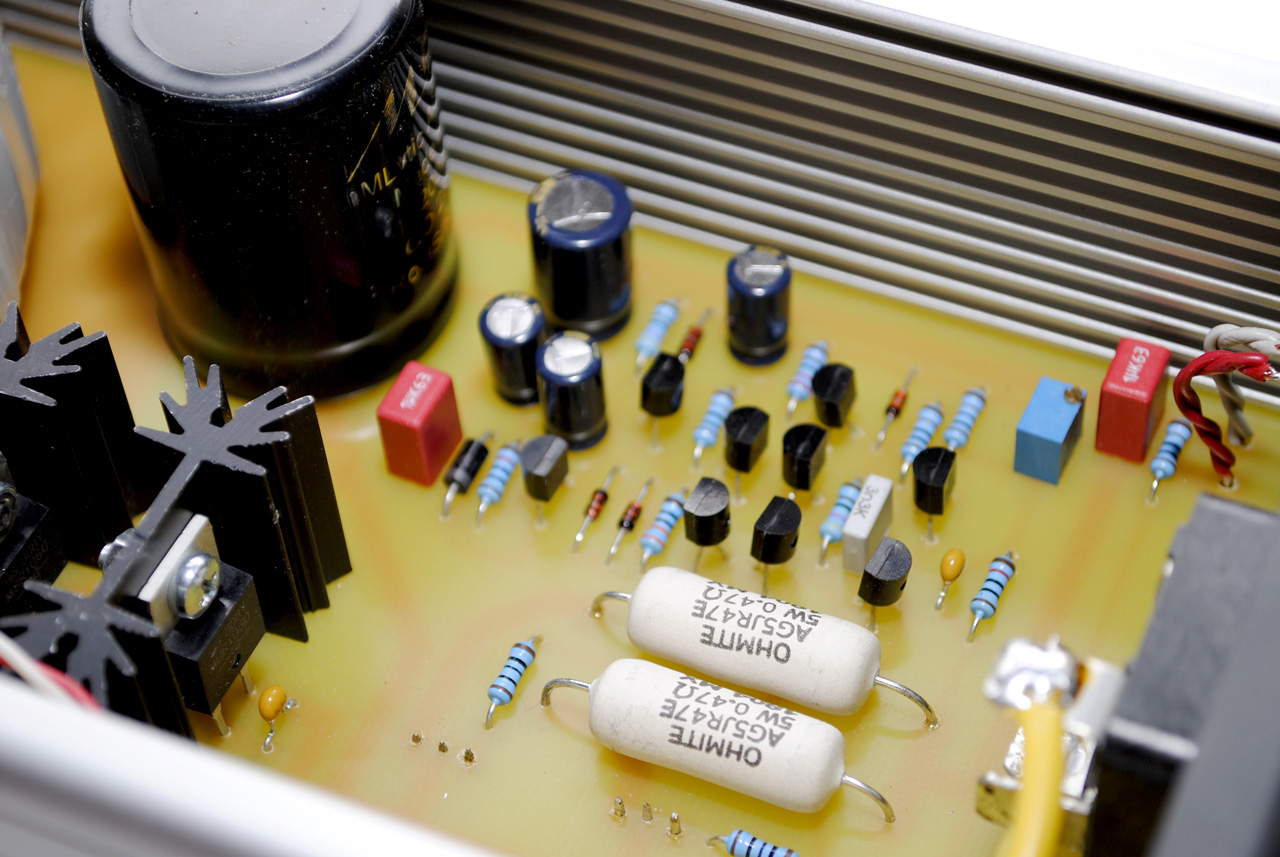

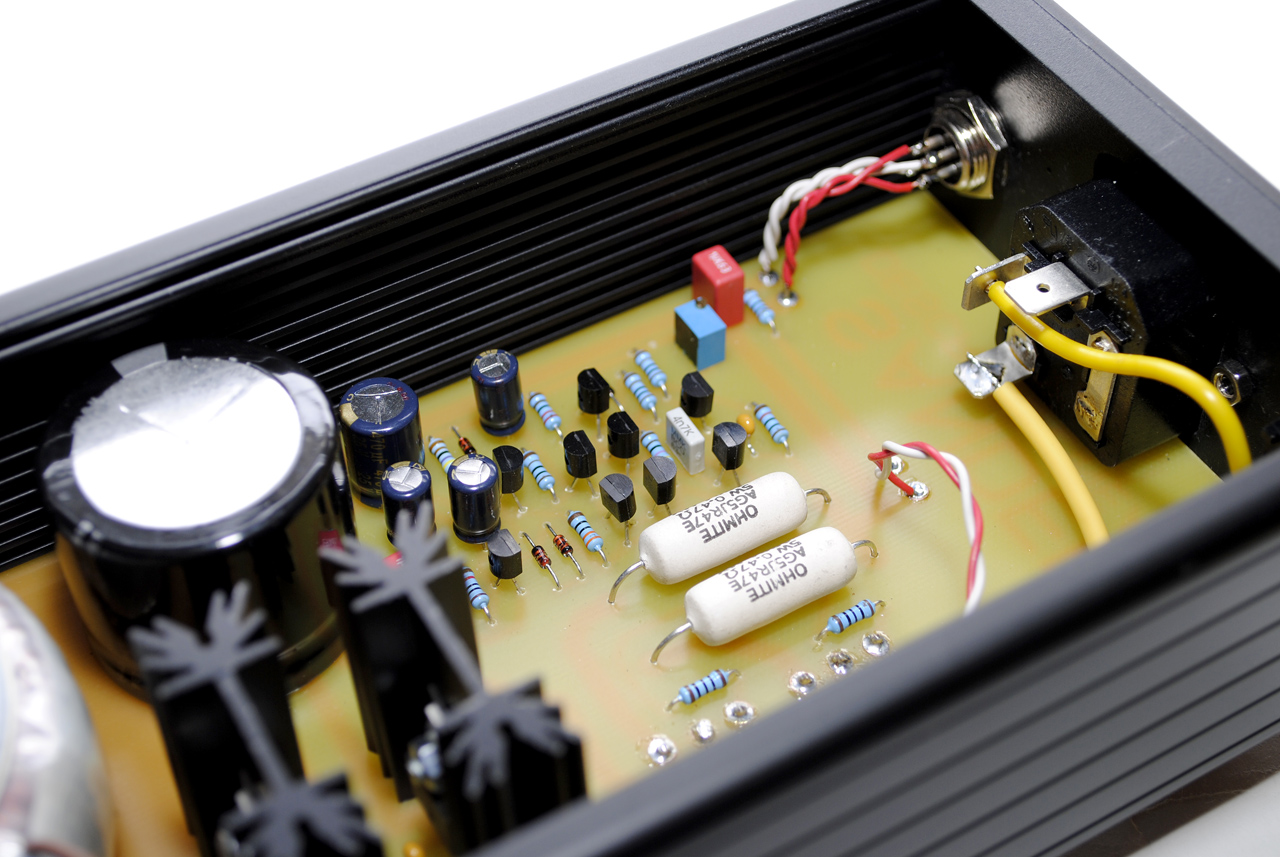

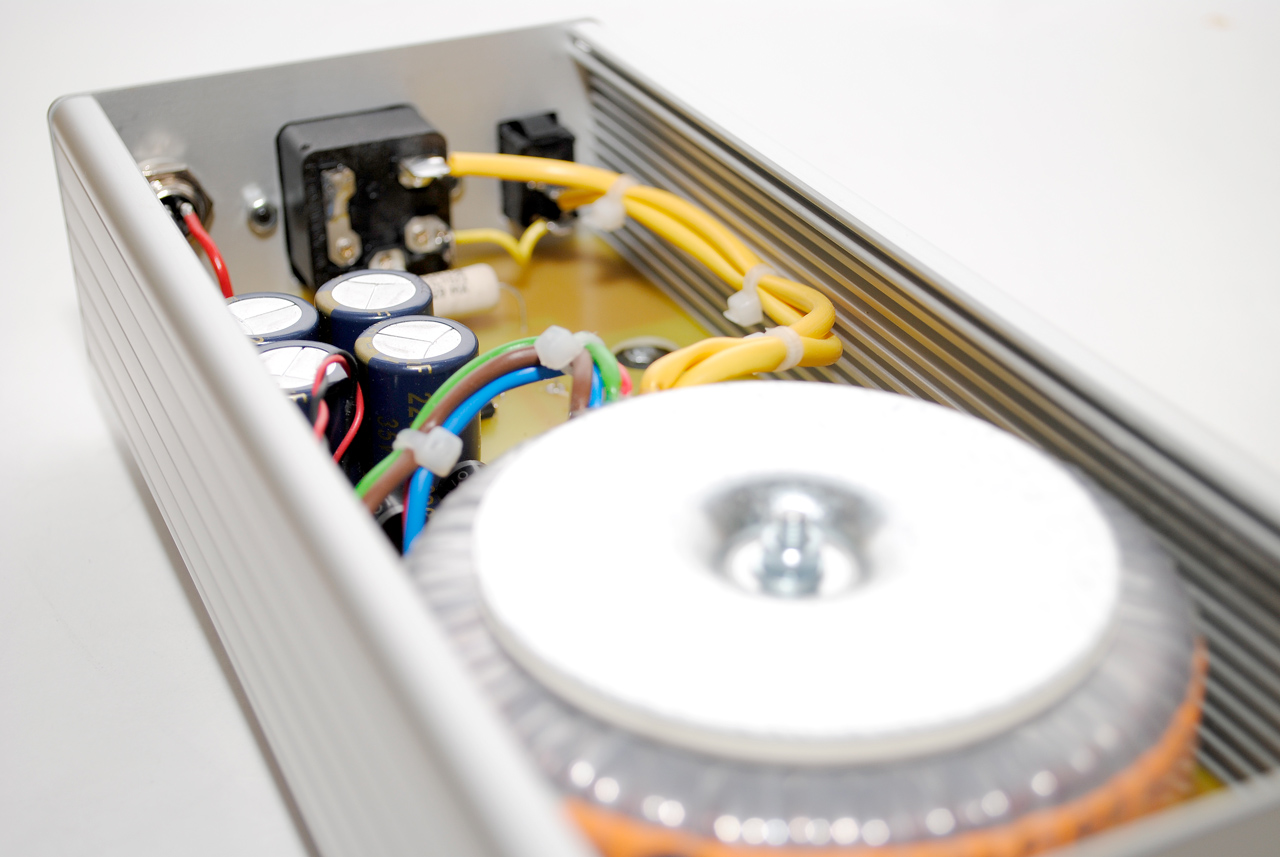

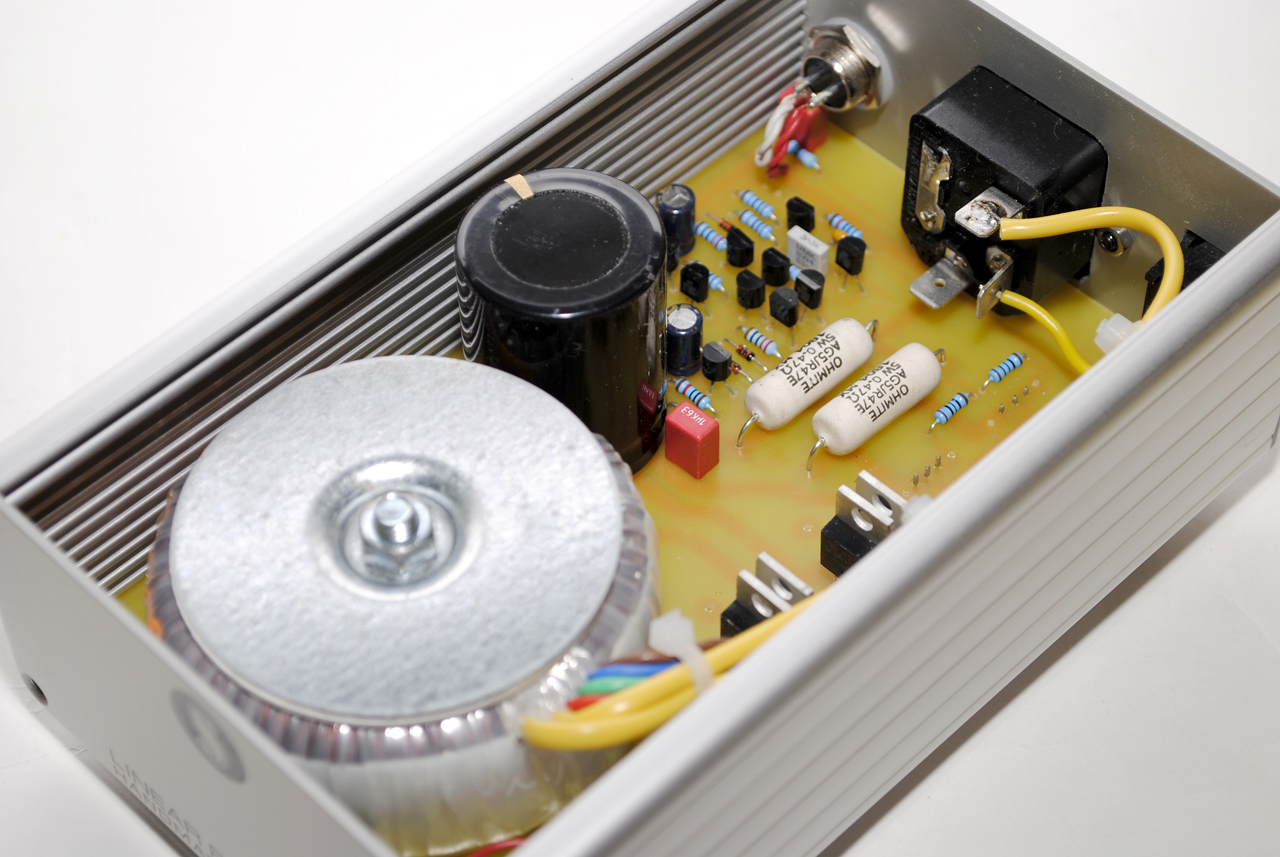

Применены следующие компоненты: трансформатор TALEMA 80ВА, стабилизатор LM723, транзисторы TIP3055, конденсаторы Panasonic FC, резисторы DALE, корпус HAMMOND.

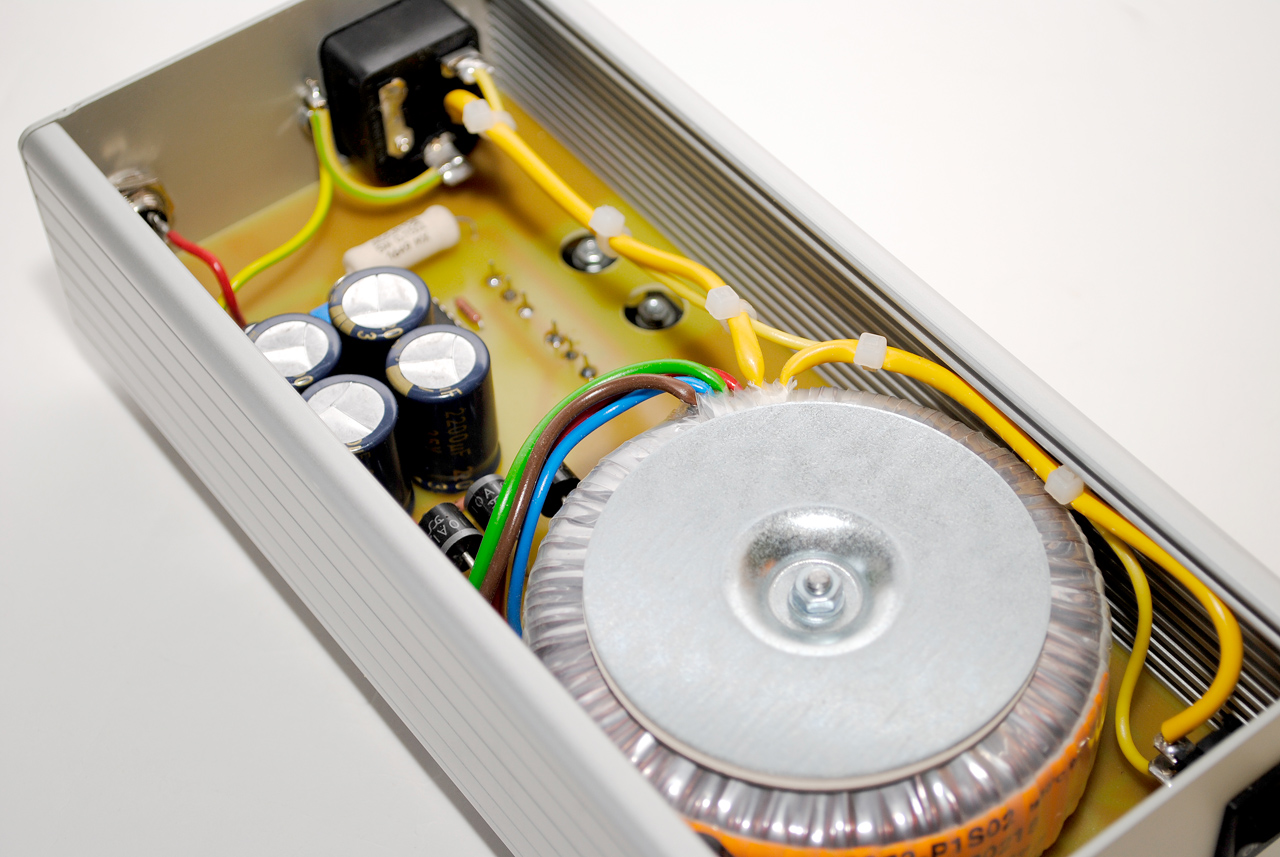

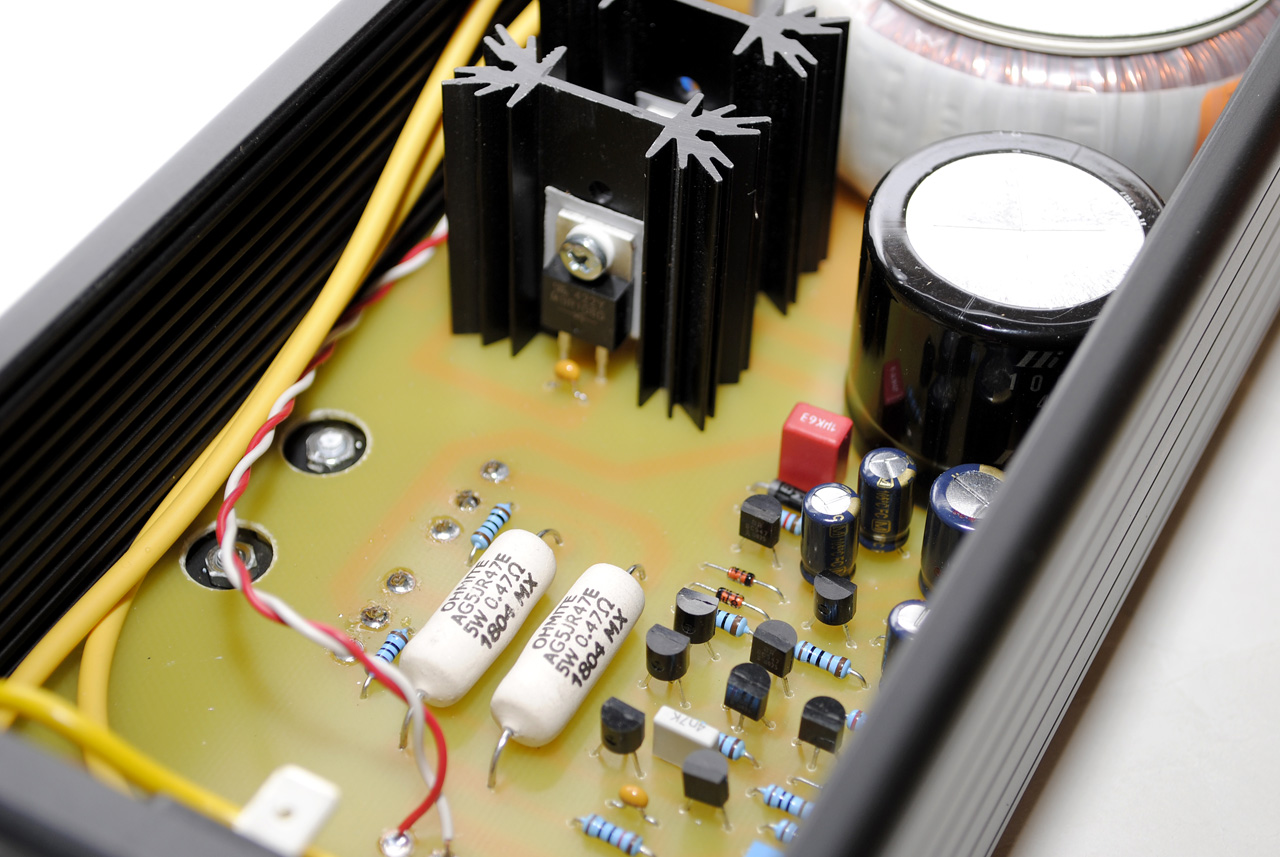

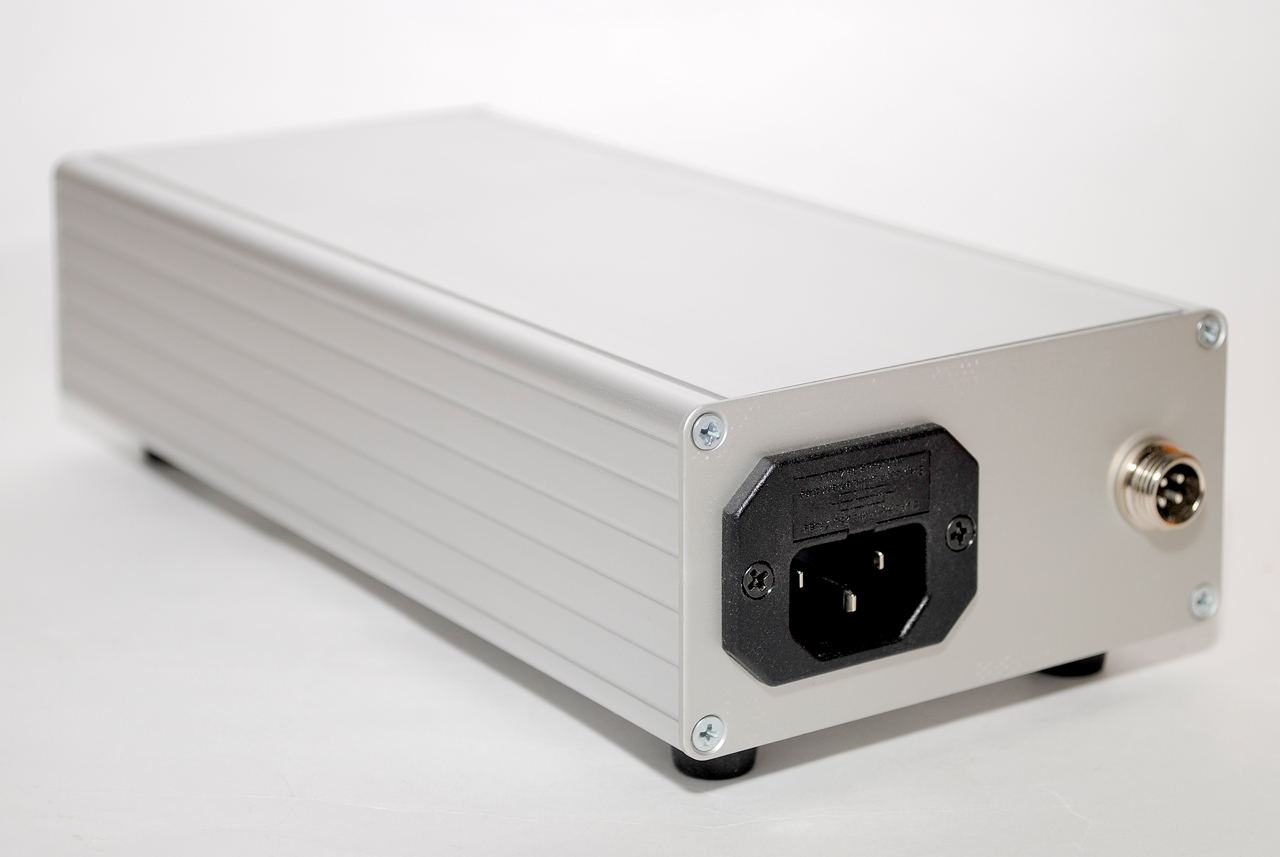

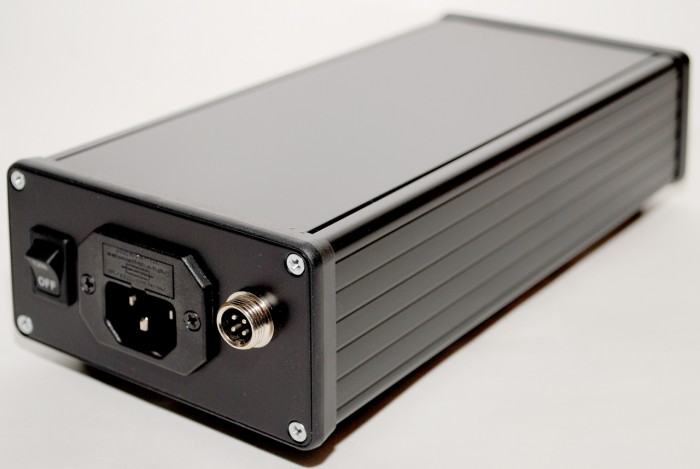

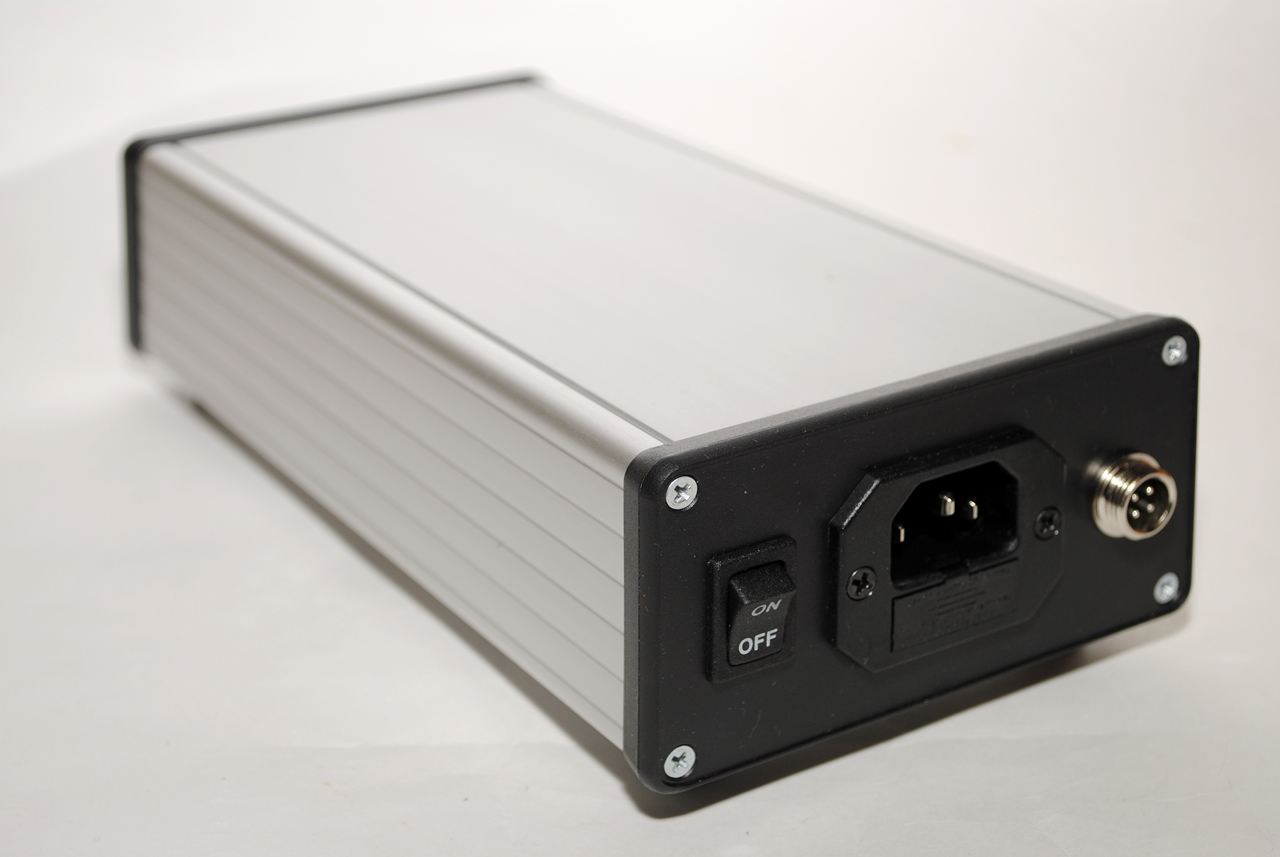

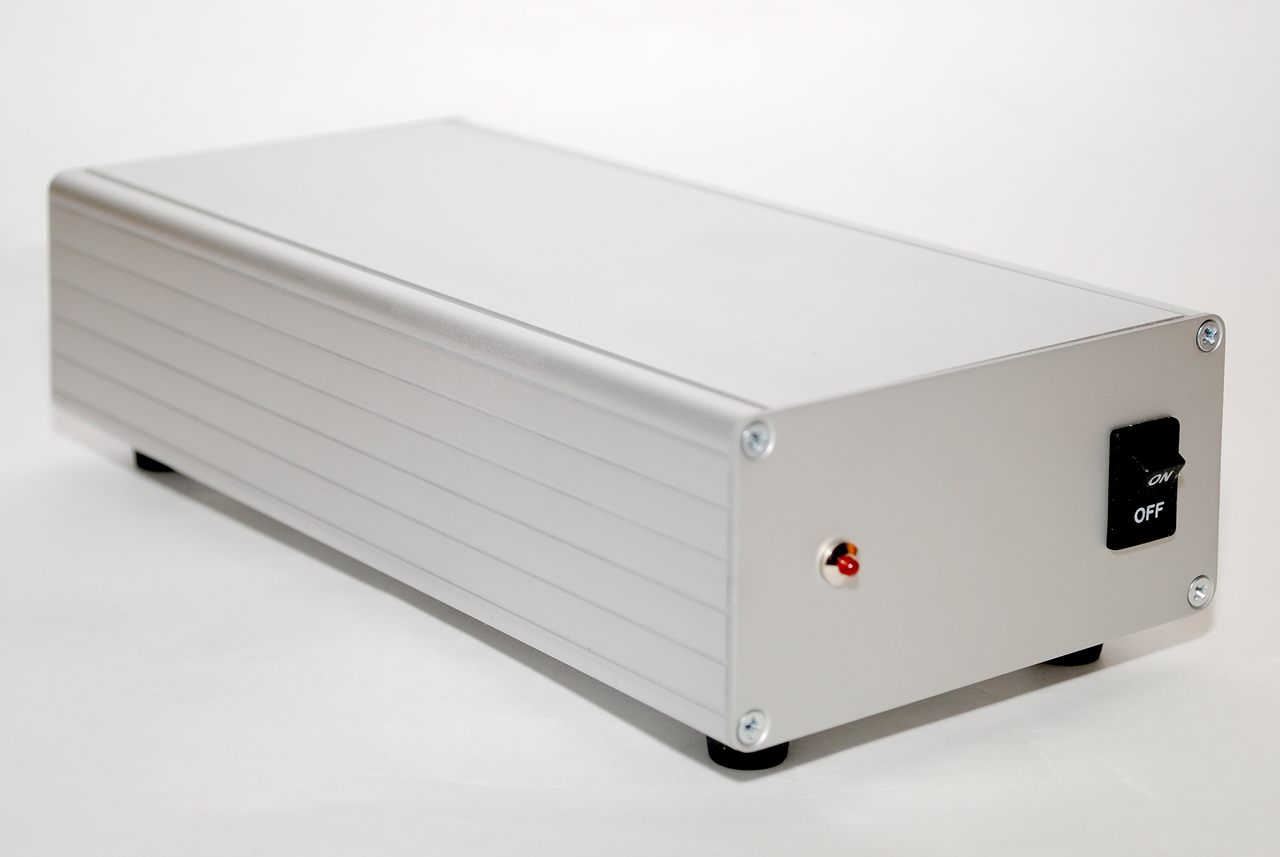

Затем был изготовлен линейный блок питания для ЦАПа MUSEATEX IDAT44 (14В 1А).

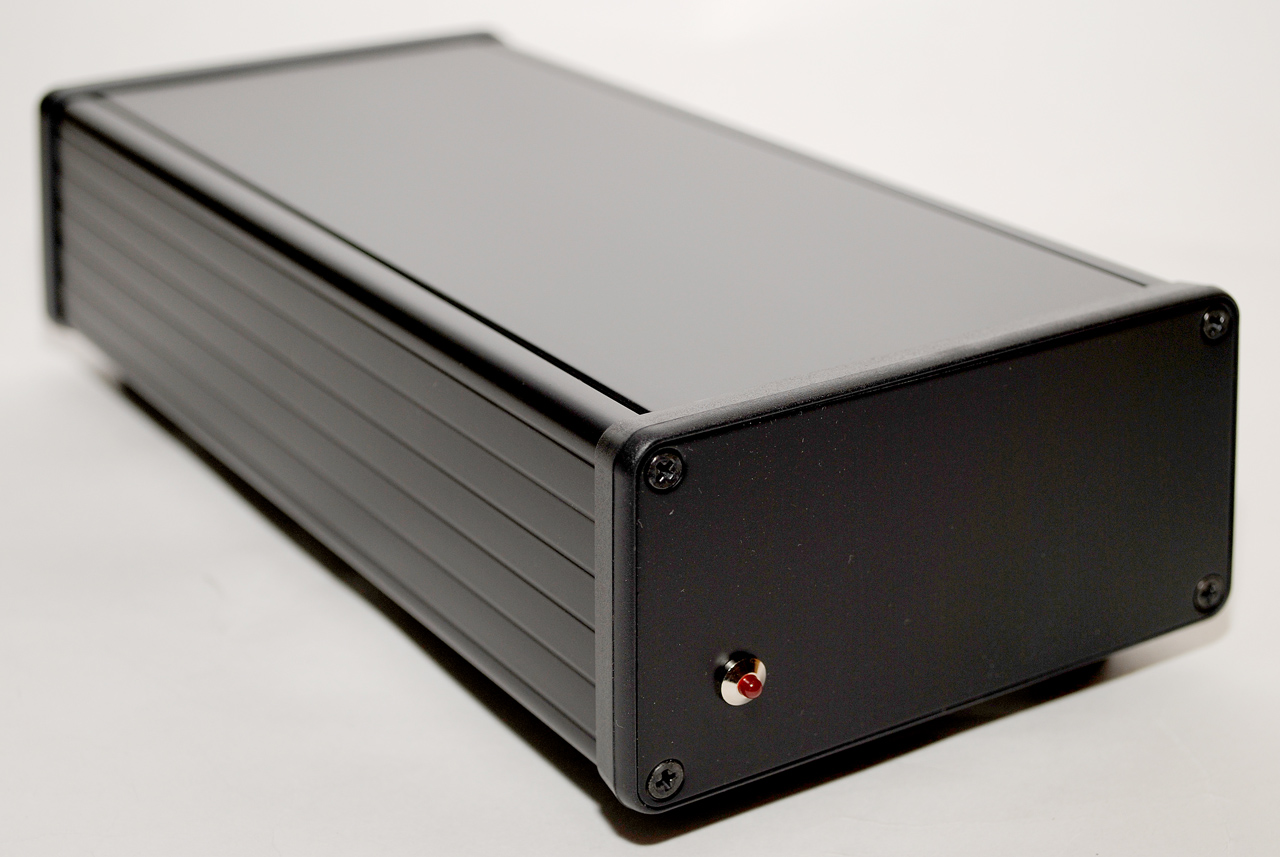

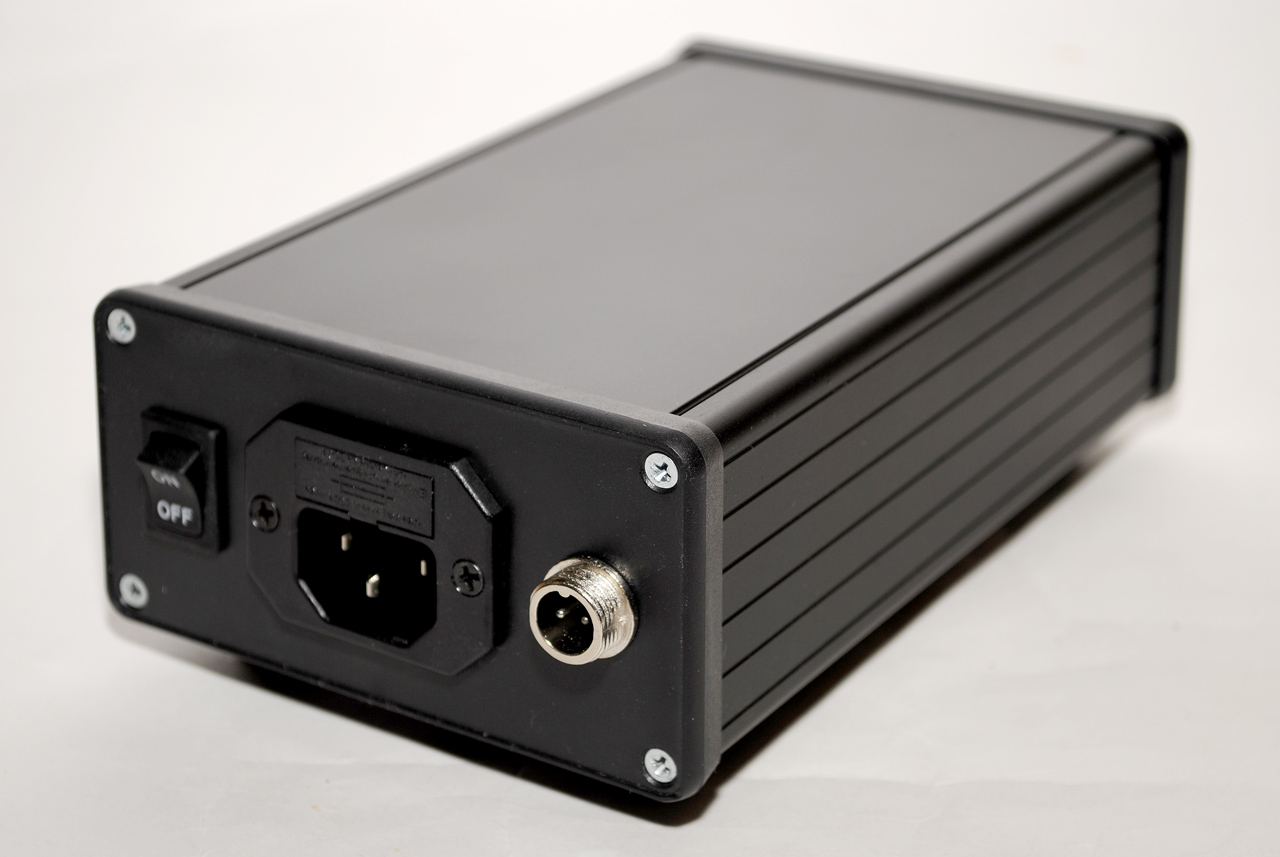

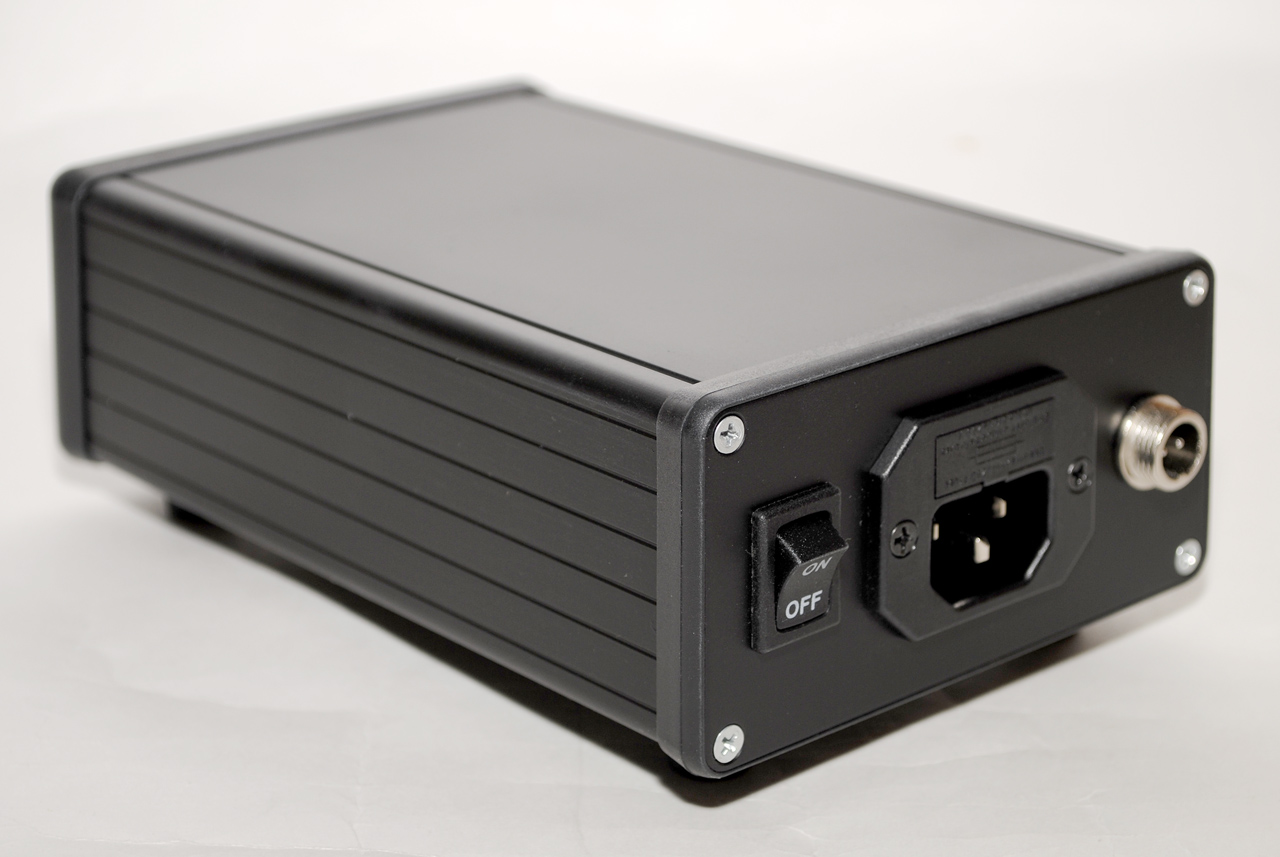

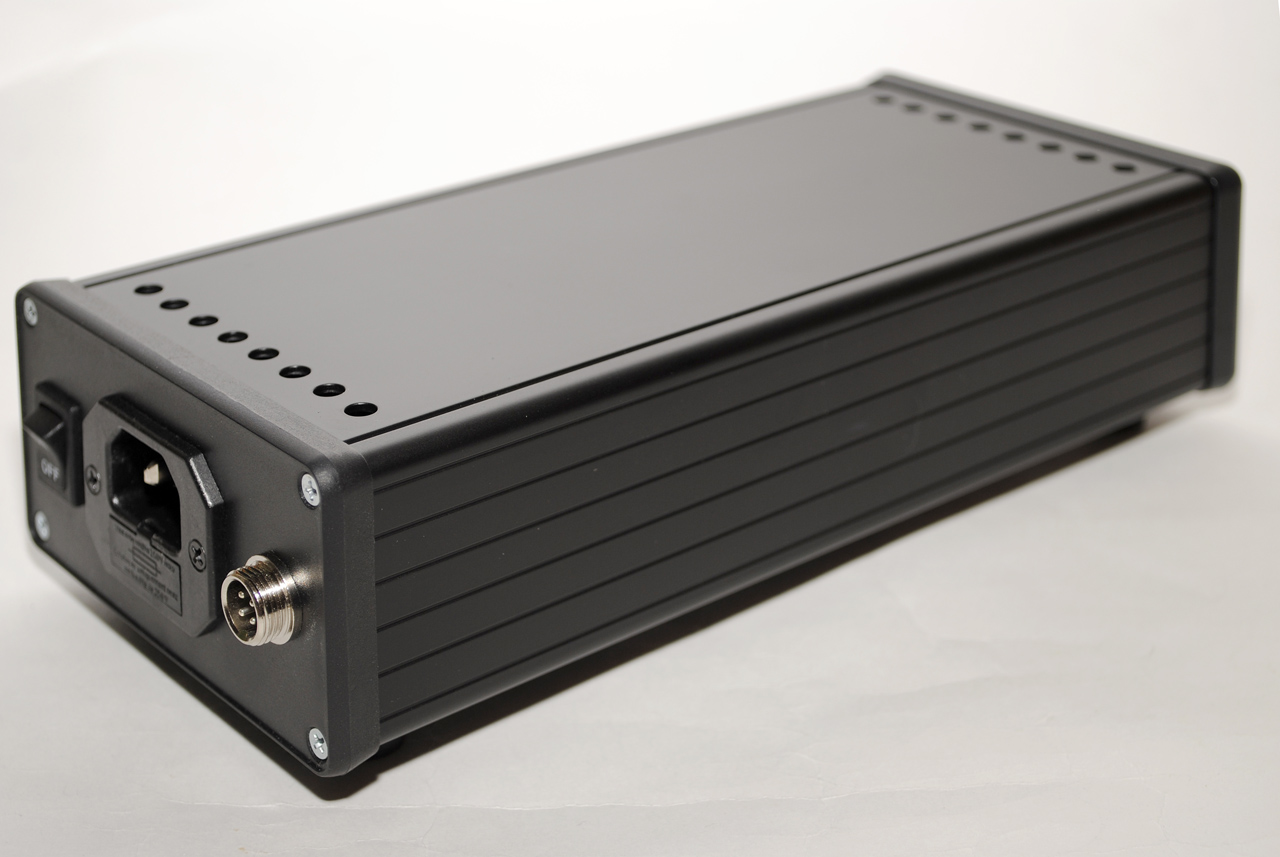

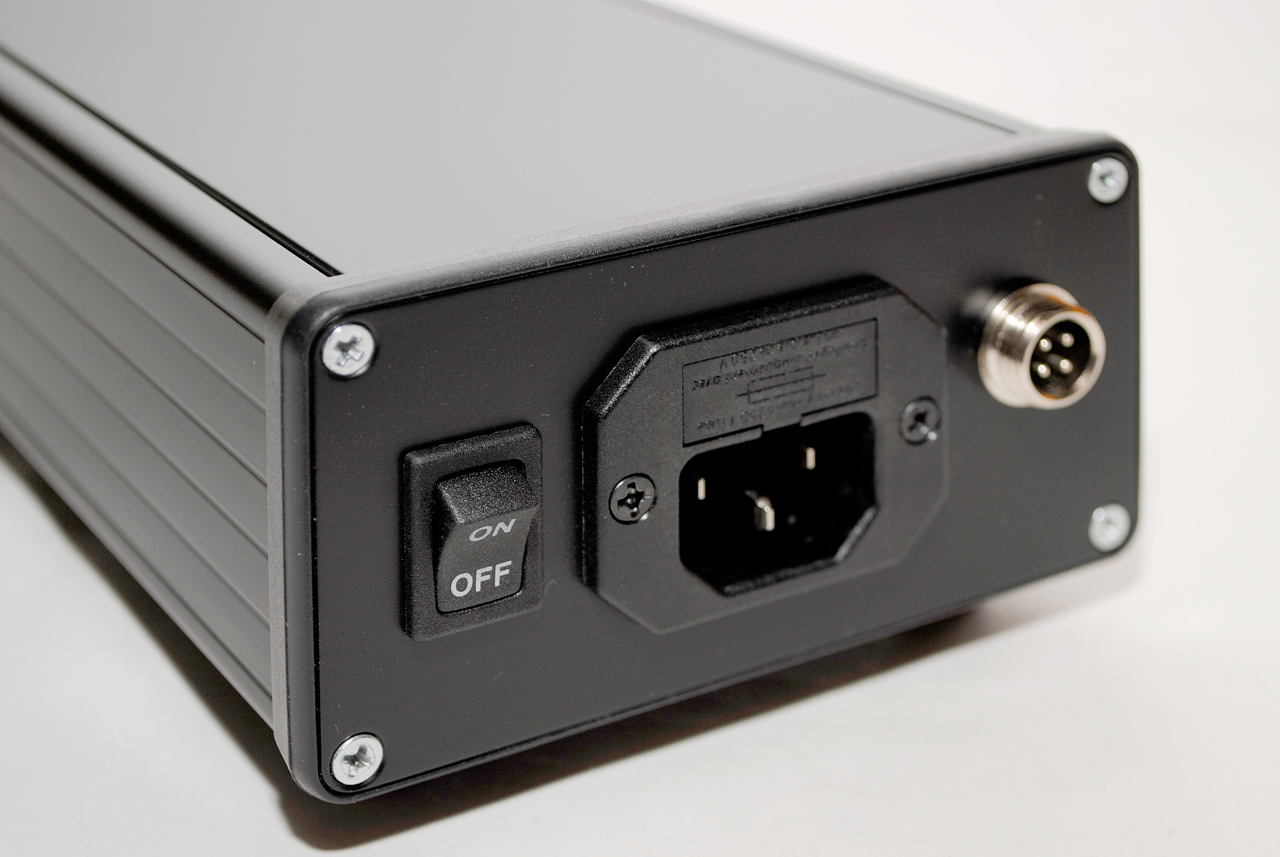

Теперь и в черном цвете.

На днях роделал небольшую лабораторную работу.

Заменил регулирующие транзисторы на TIP142 (вместо TIP3055). Сделал при этом некоторые замеры.

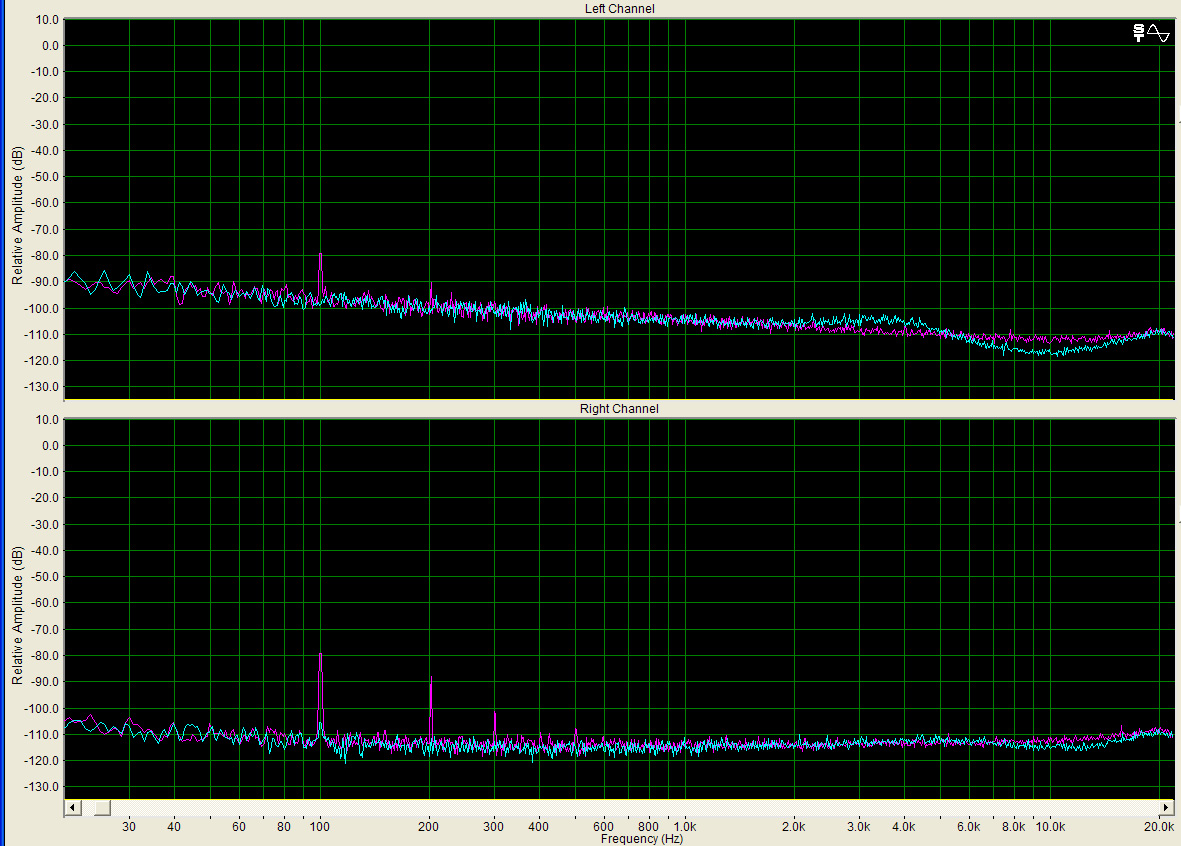

На графике показаны шумы на выходе БП с транзисторами TIP3055 (левый, график сверху) и с TIP142 (правый, график снизу).

Голубой - БП без нагрузки, напряжение на выходе 14.06В. Розовый - с нагрузкой 15 Ом, напряжение 13.96В, ток 0.93А (родной блок питания был на 0.7А).

Видно, что шумы при использовании транзисторов TIP142 ниже почти на 15дБ. Пульсации на 100Гц одинаковы при обоих типах транзисторов и составляют около 11мкВ без нагрузки и 0.25мВ при токе 0.93А.

Выводы. С транзисторами TIP142 шумы в 5.62 раза ниже (буду ставить их теперь). Пульсации на частоте 100Гц при токе 0.93А составляют 1.8% от выходного напряжения. Это, в принципе, неплохо, но, всё же, увеличить ёмкости фильтрующих конденсаторов не помешает.

Дискретный блок питания 9В 2А для USB конвертера SOTM.

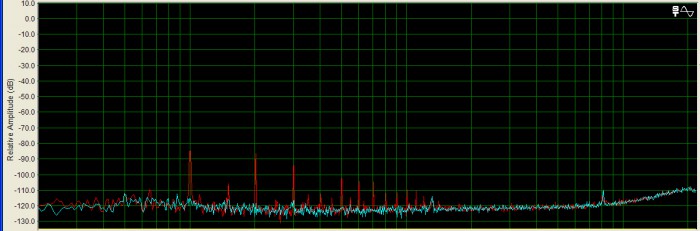

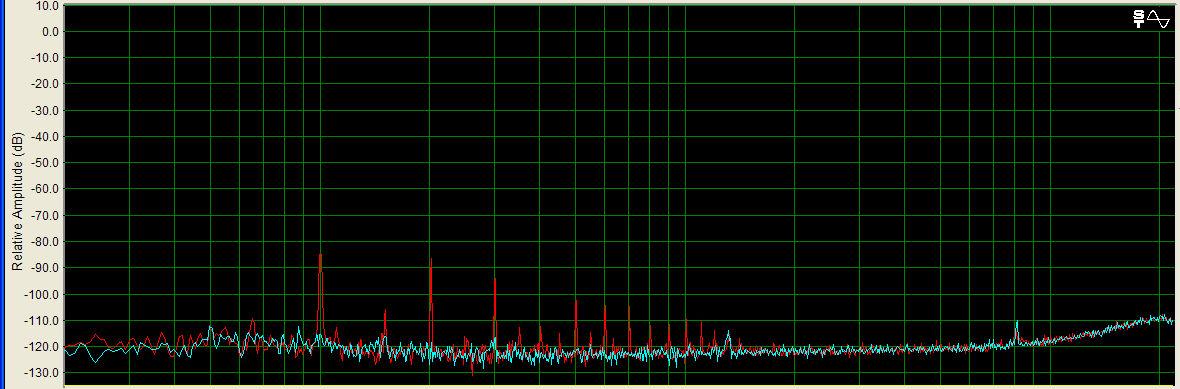

Собственный шумы блока питания - голубой график без нагрузки, красный под нагрузкой 2А.

Спасибо Александр за проделанную работу! Узнаю фото блока питания.

Спасибо, Александр! Да, это Ваш блок питания.

А что этобыло?
Для меня "SOTM" = Sisters Of The Mercy.
А у вас?

"Это" - USB конвертер.

Александр.....на самом первом фото , внизу .....не ламповик ли Т + А стоит

Похоже на то. Фото не моё, всех подробностей о системе я не знаю.

Угу , он самый

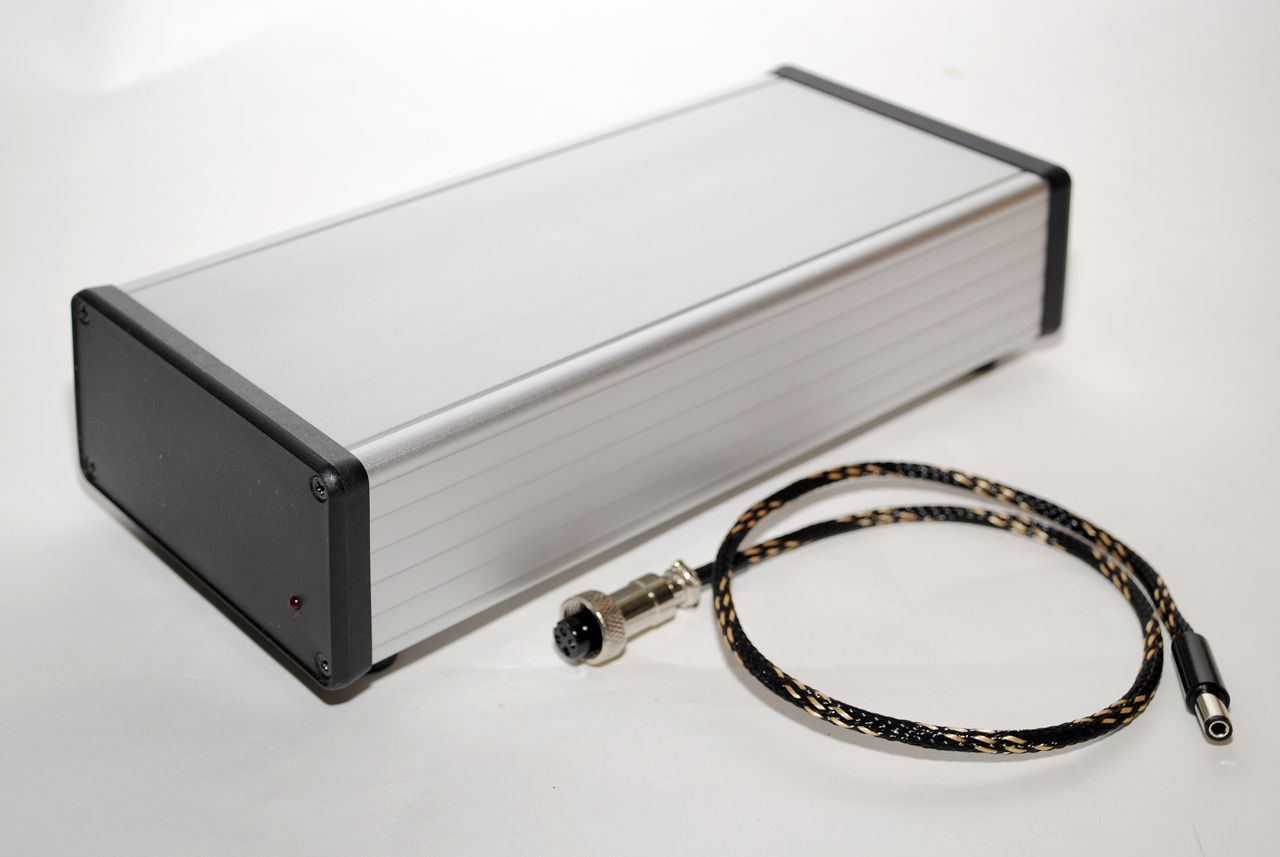

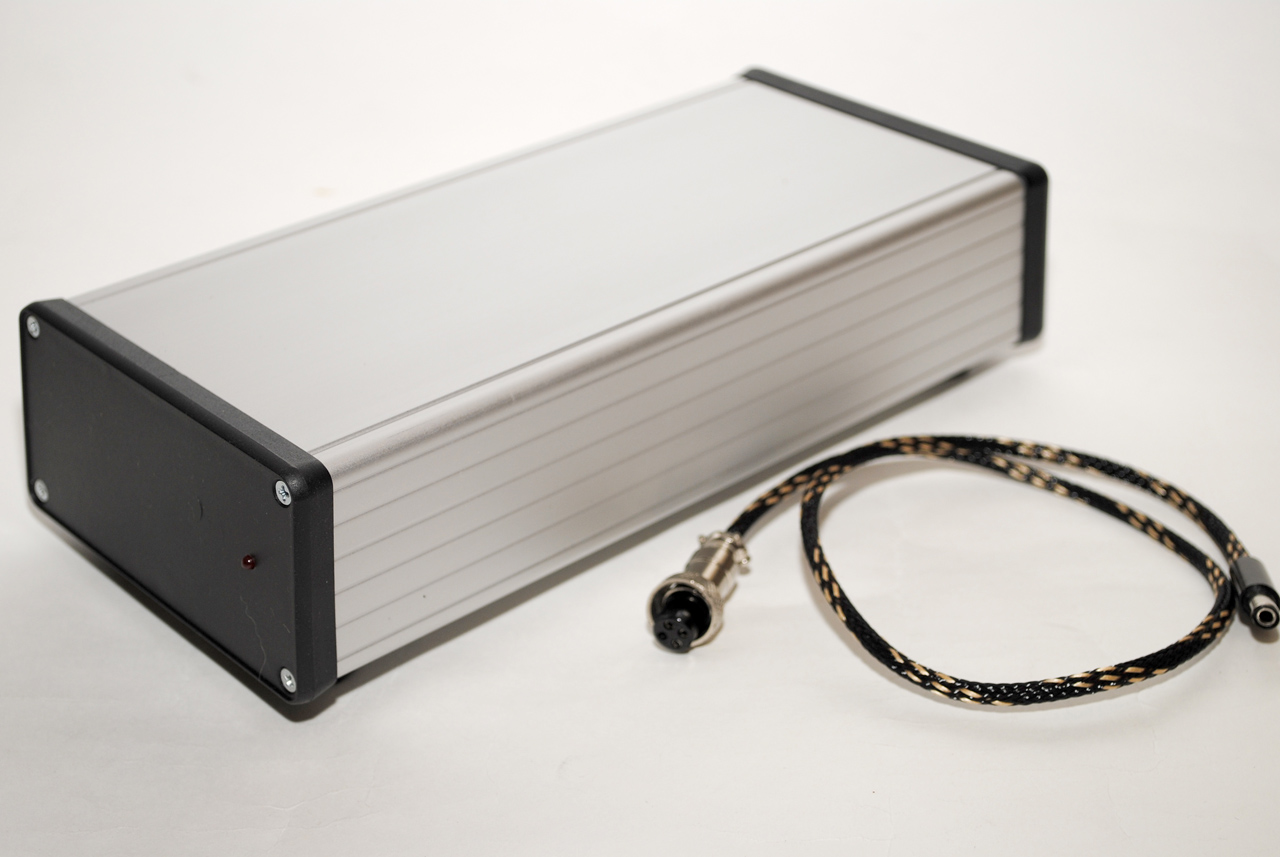

Линейный блок питания 7В 2А для Sonore UltraRendu.

Sander'Z, здравствуйте! Возможно ли изготовить линейный блок питания для этой штуковины?
http://matrix-digi.com/en/products/159/index.html
Цену можно в личку.

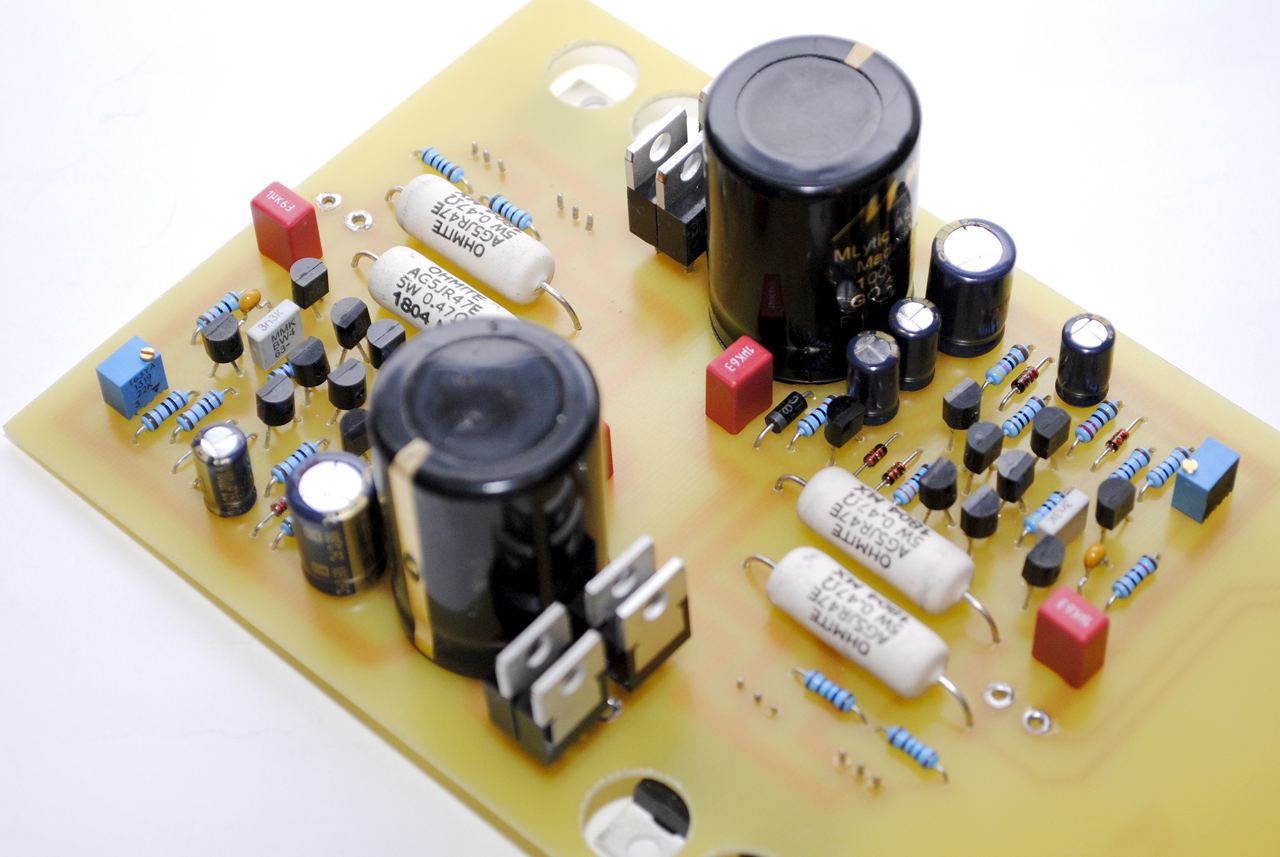

На подходе блок питания на два независимых канала, 12В 2А каждый.

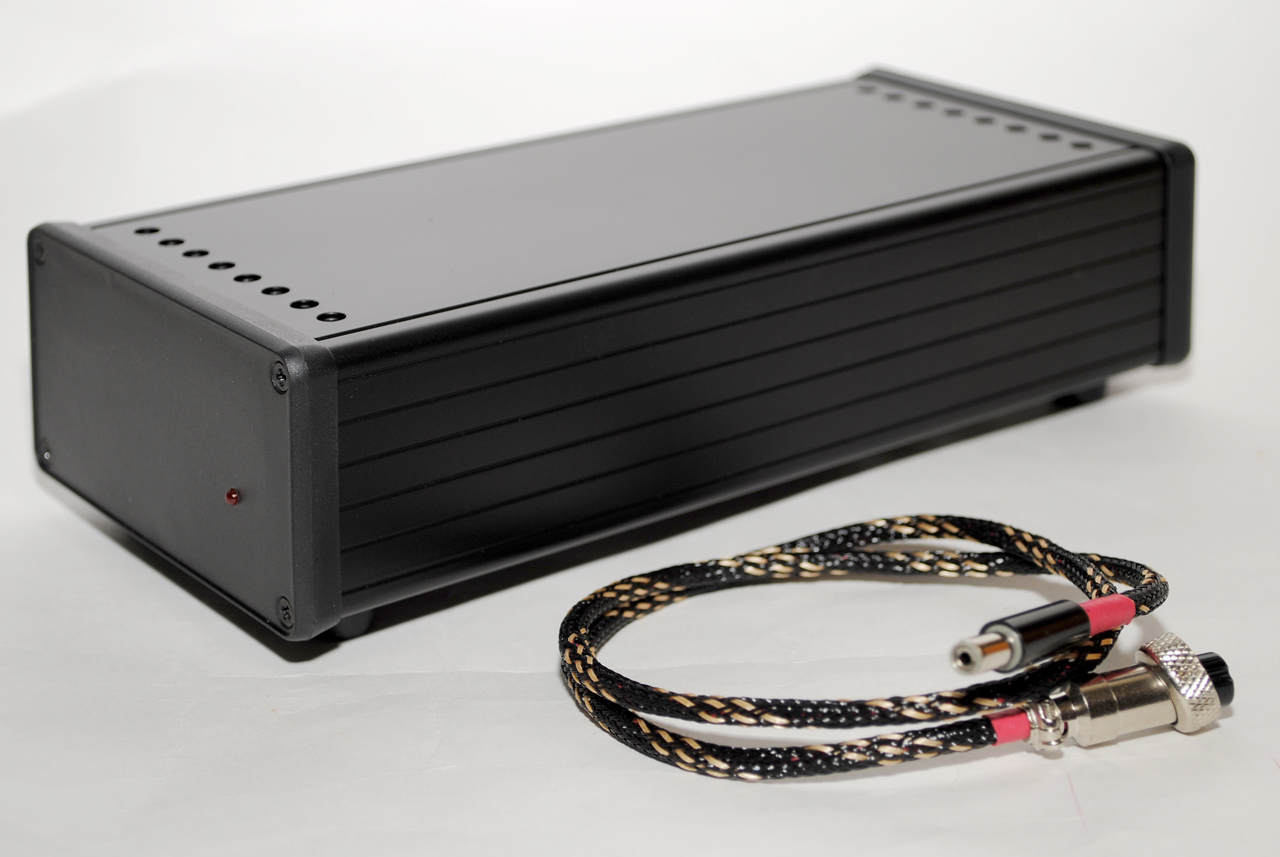

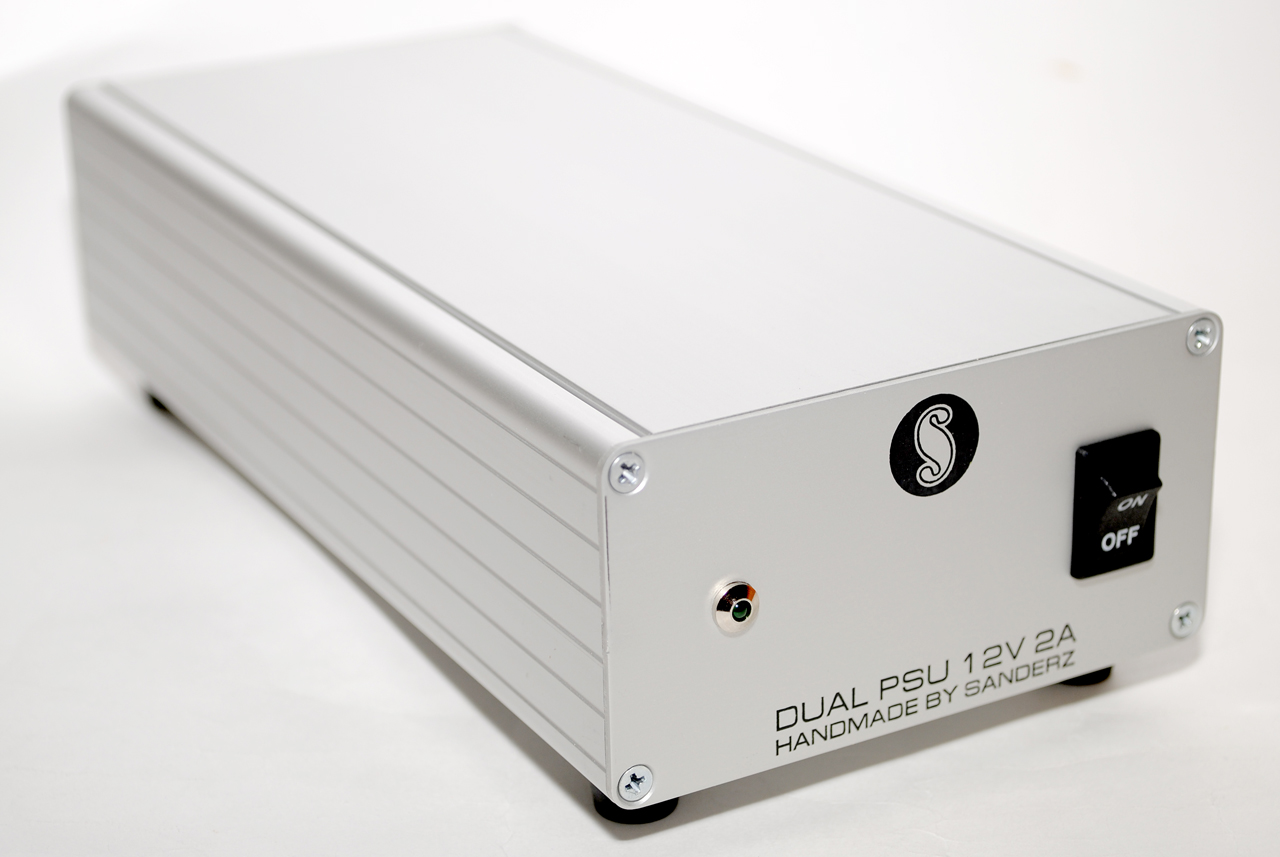

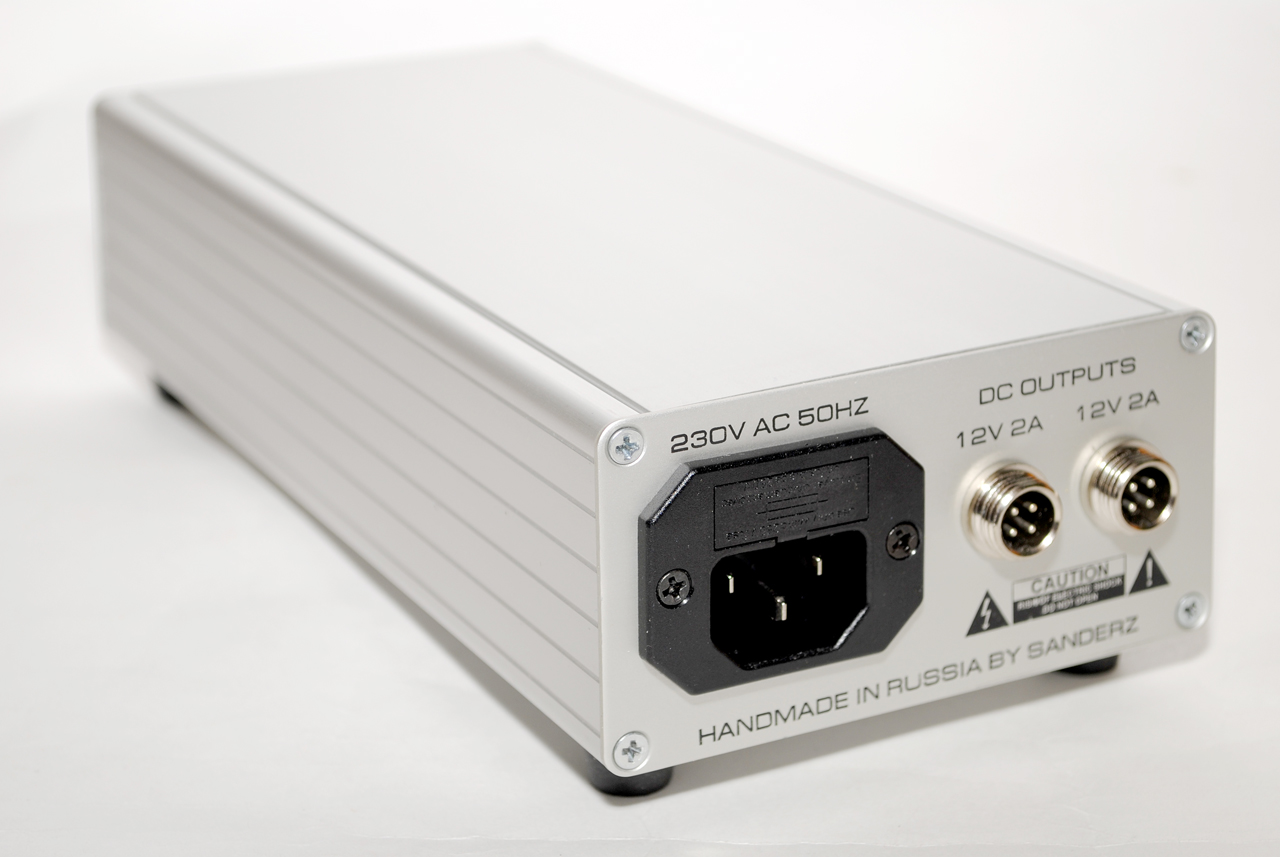

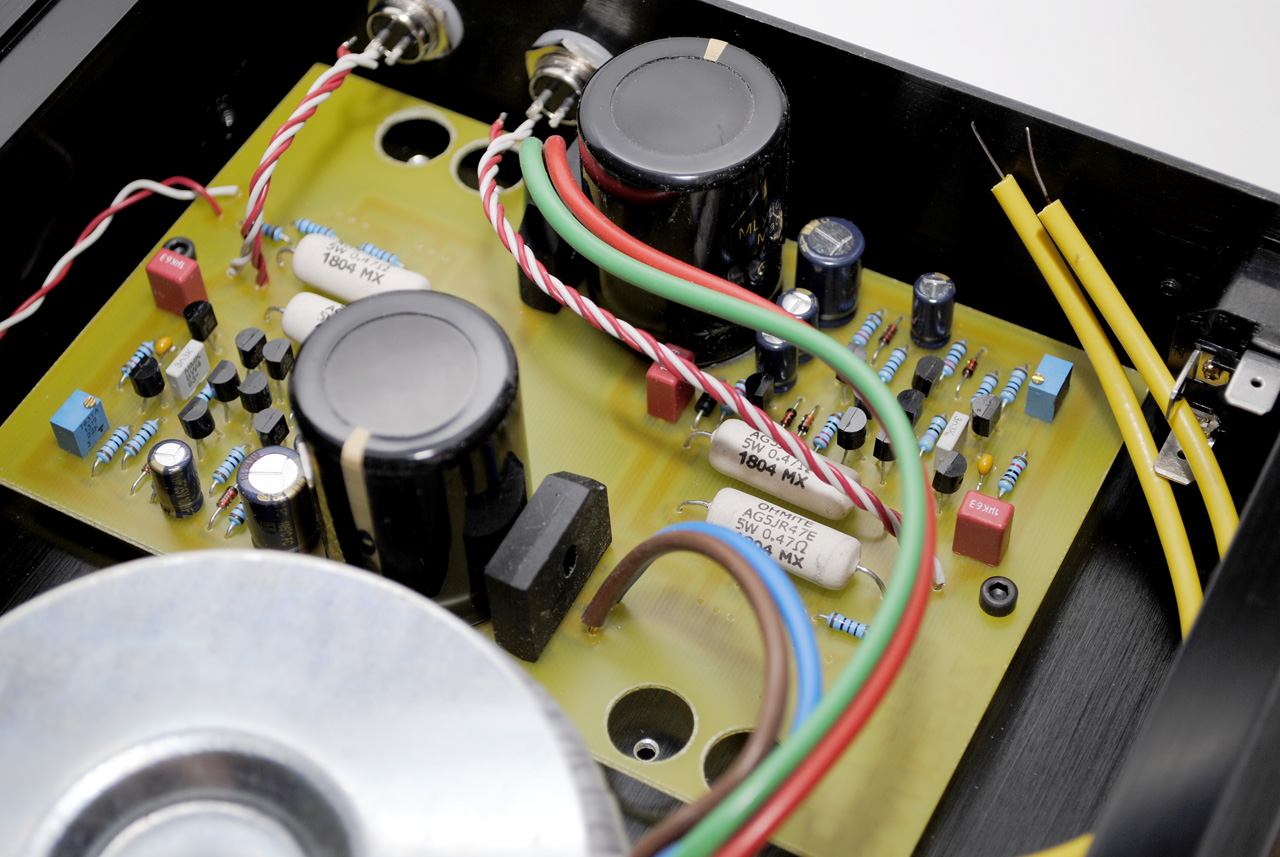

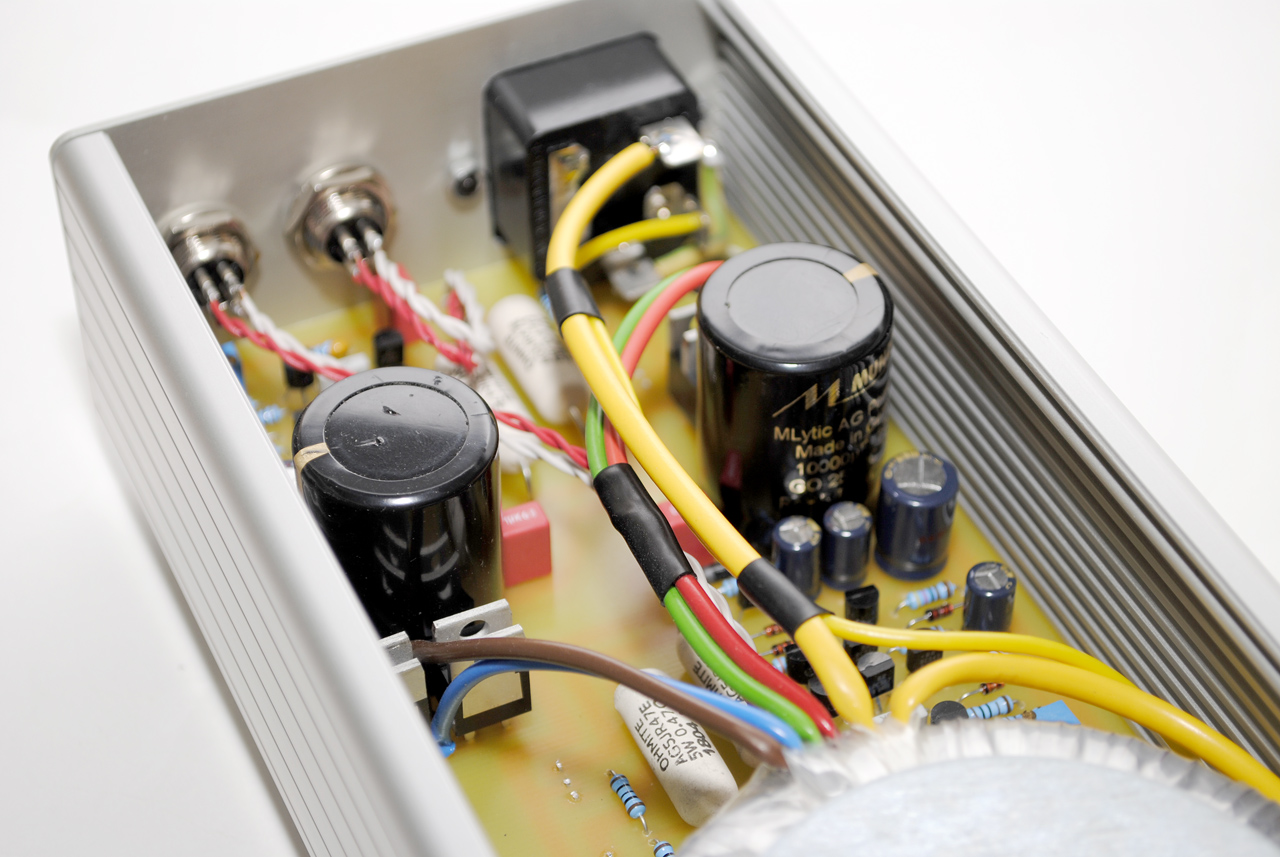

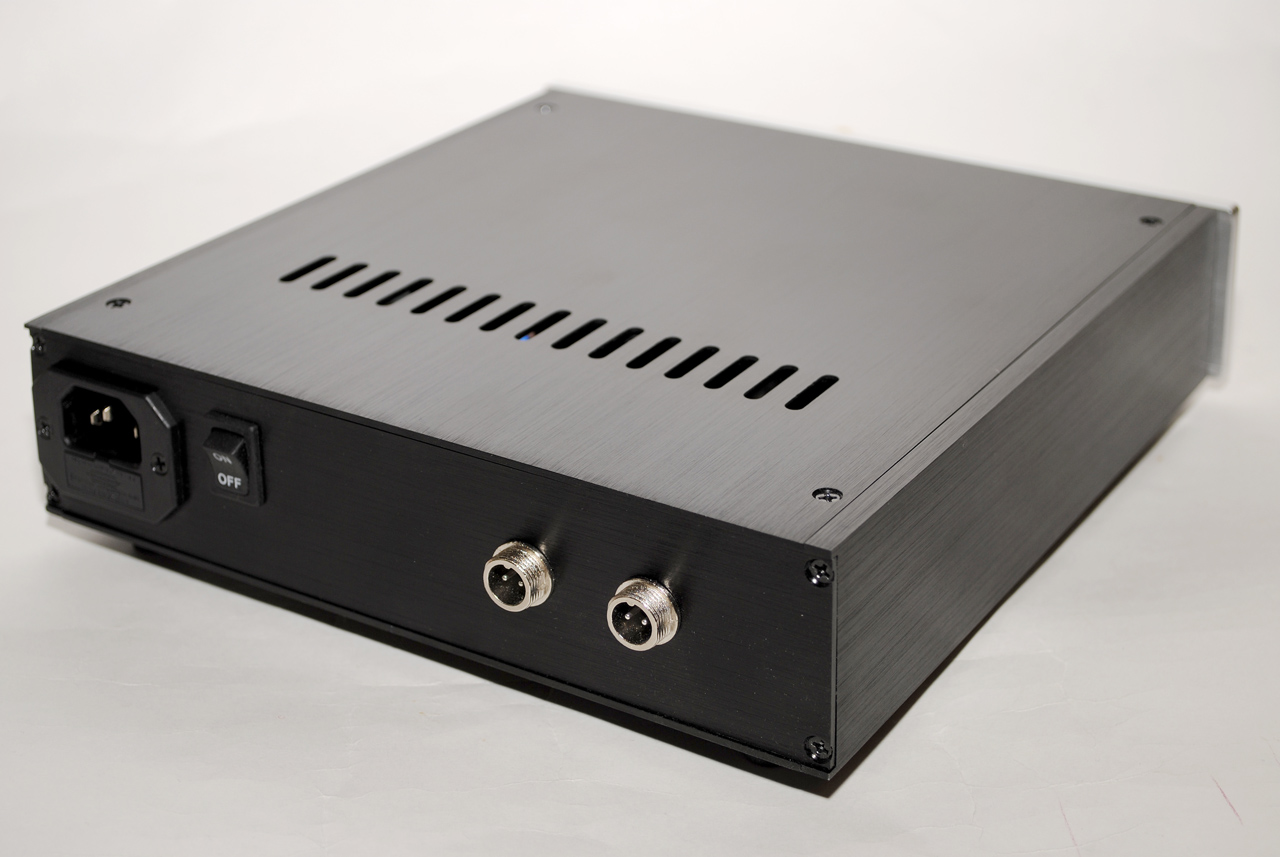

Двухканальный линейный блок питания на 12В 2А готов.

Sander'Z,

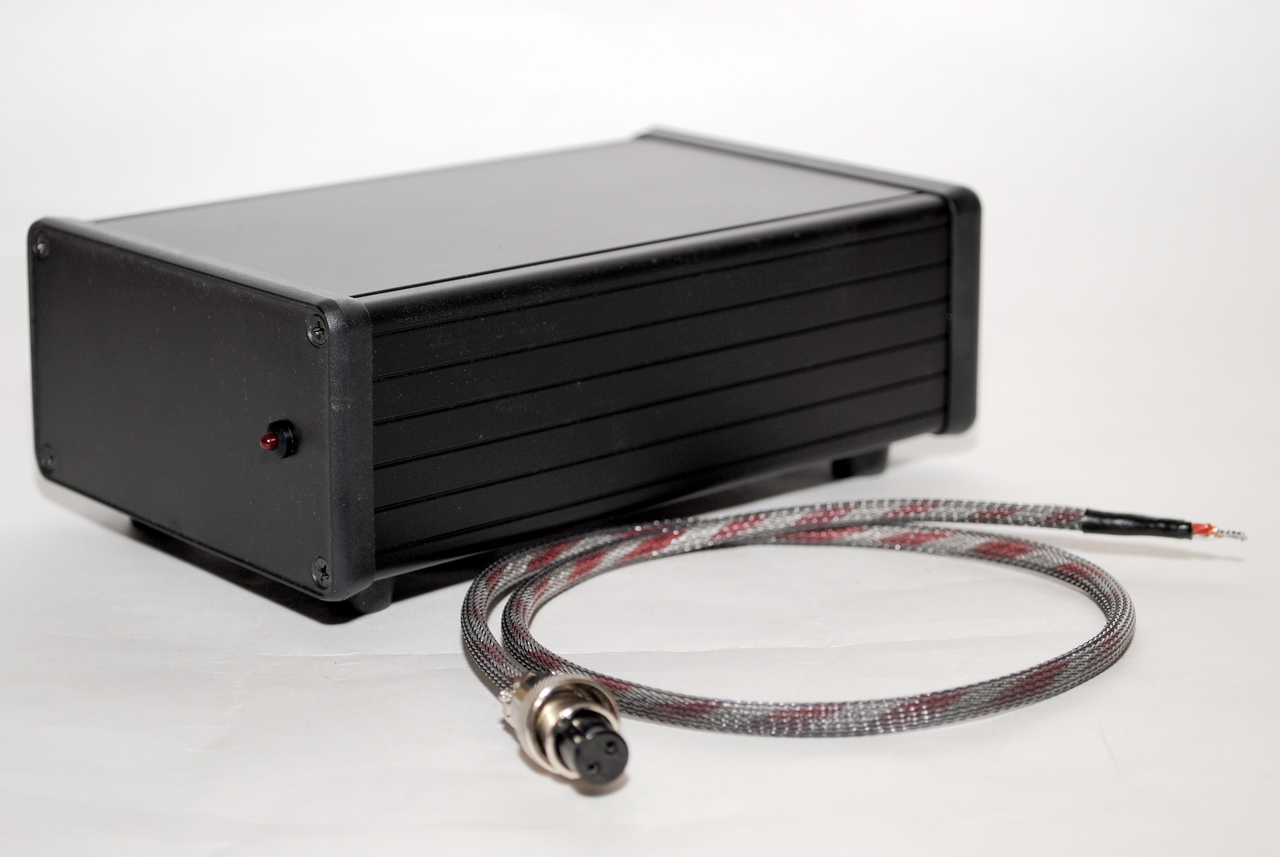

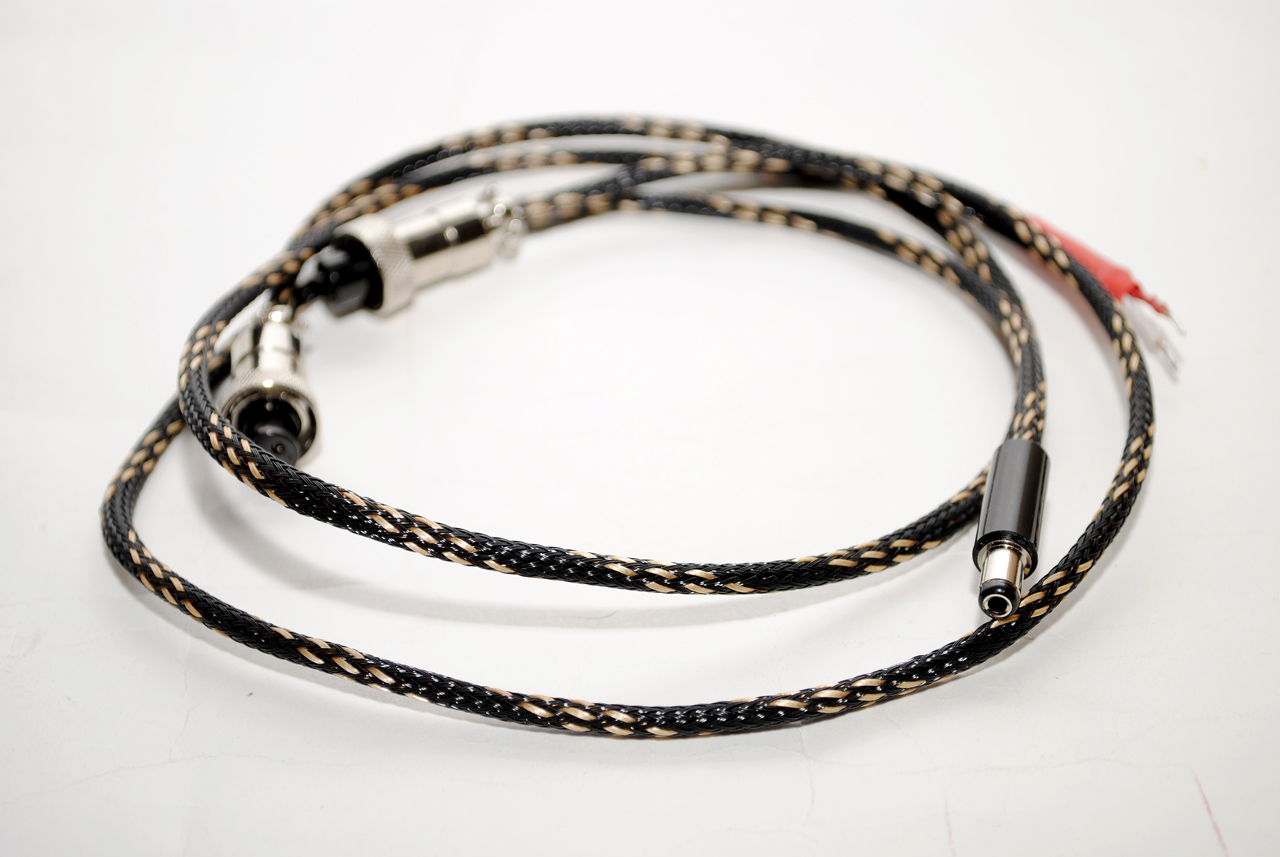

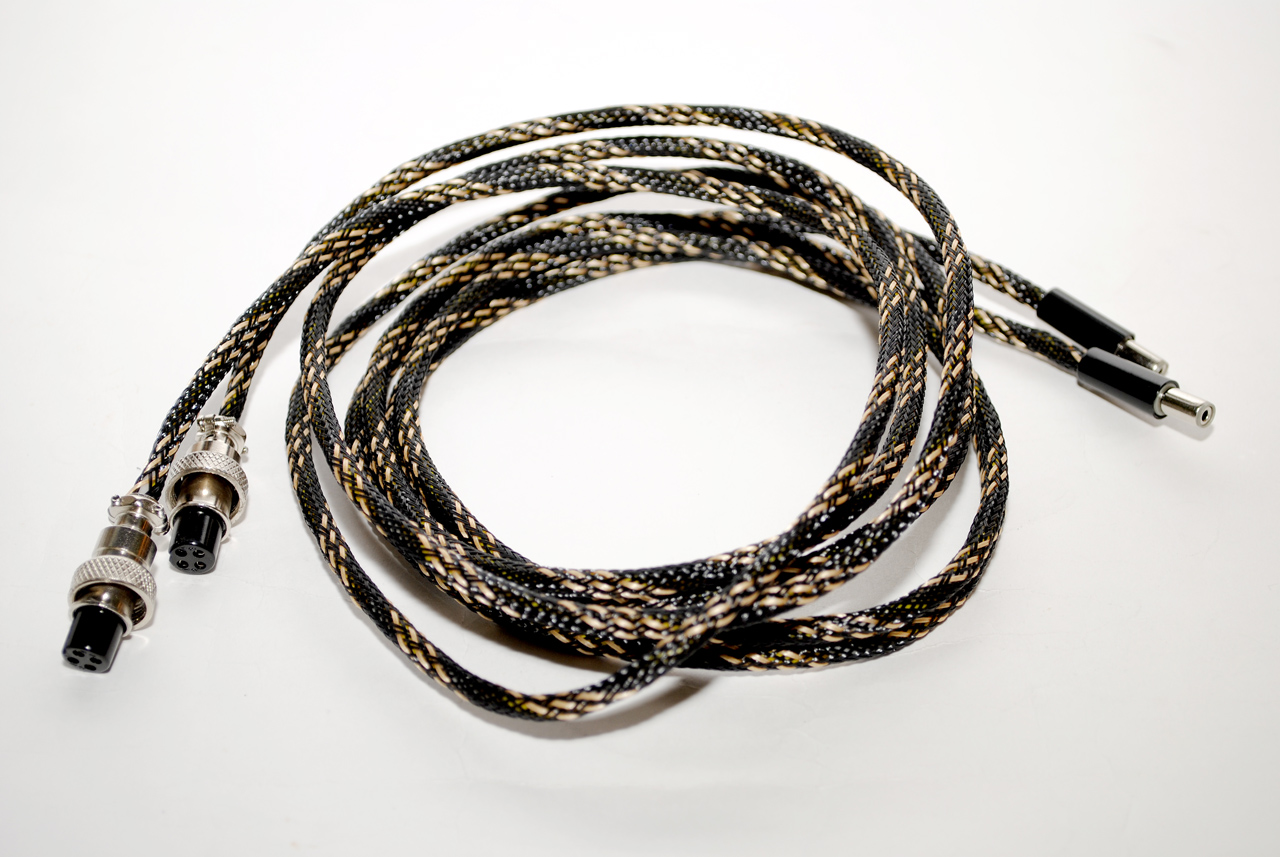

Проводочки а-ля "змеинная кожа" кайфово смотрятся...

Да, мне тоже такая оплётка нравится!

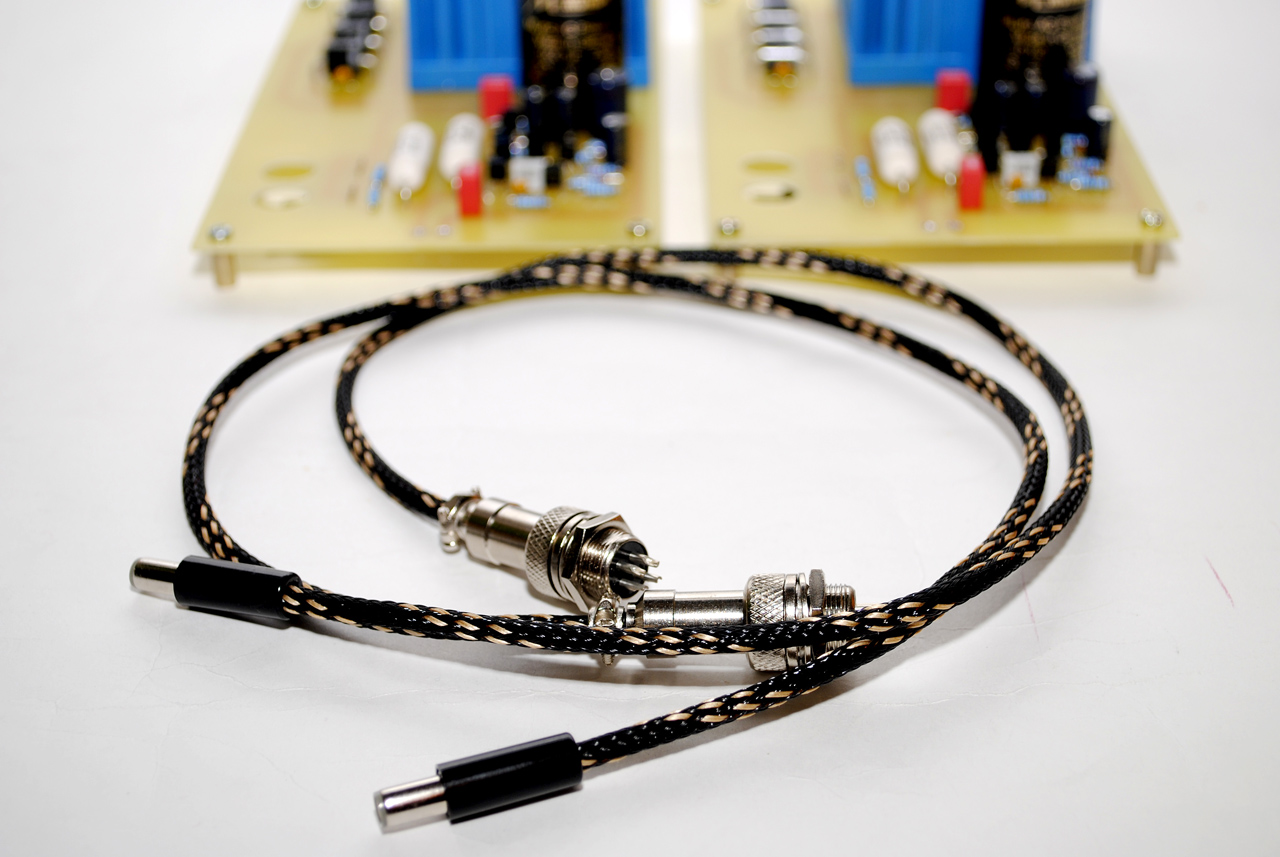

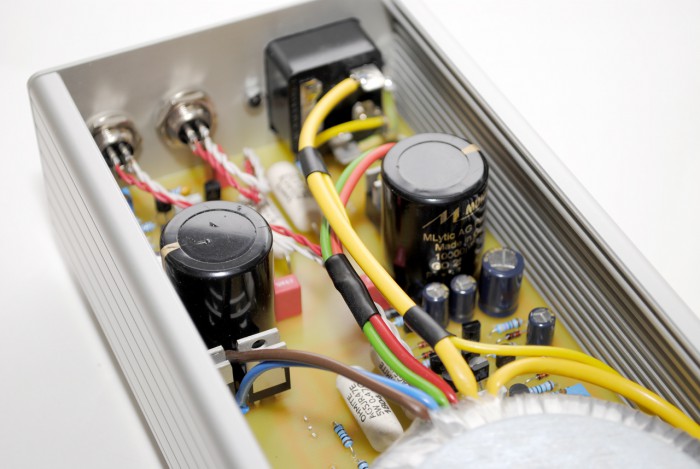

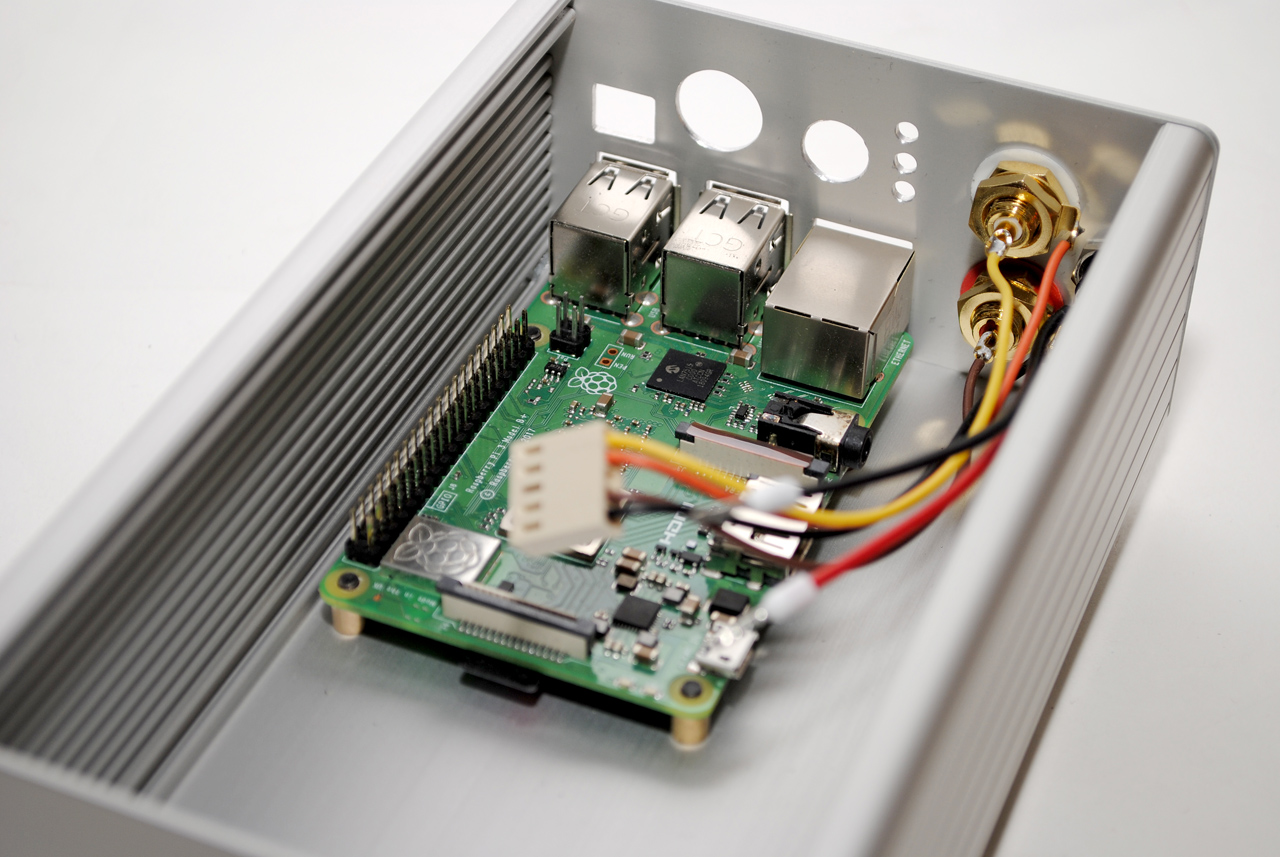

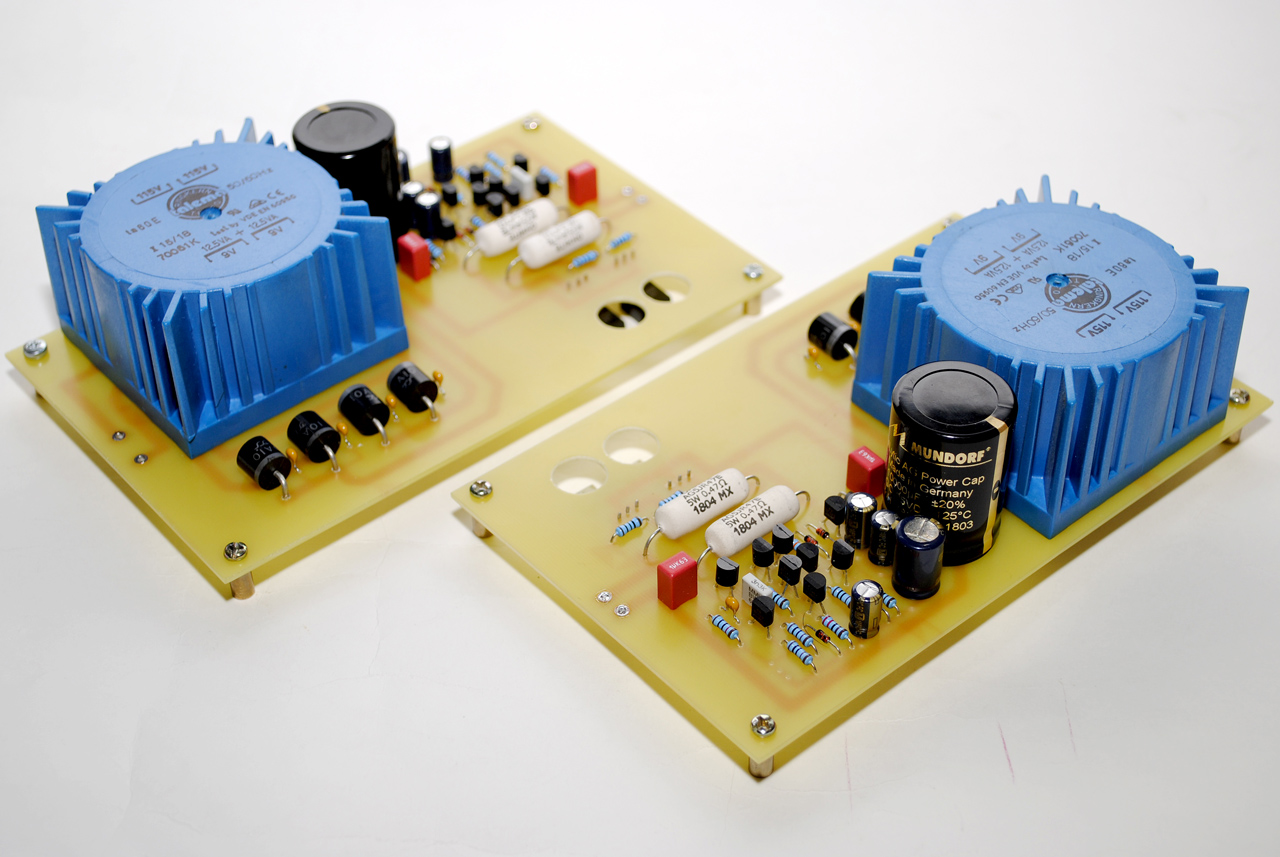

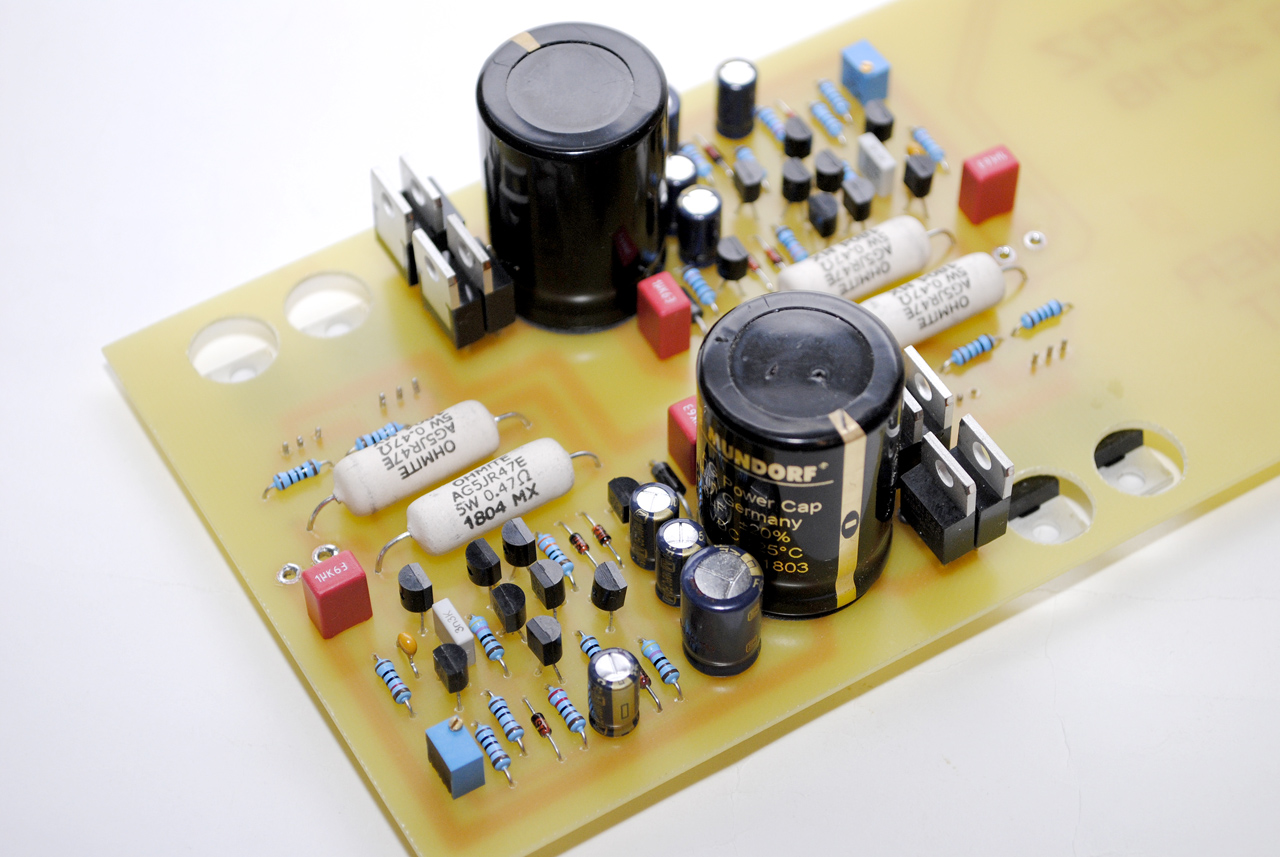

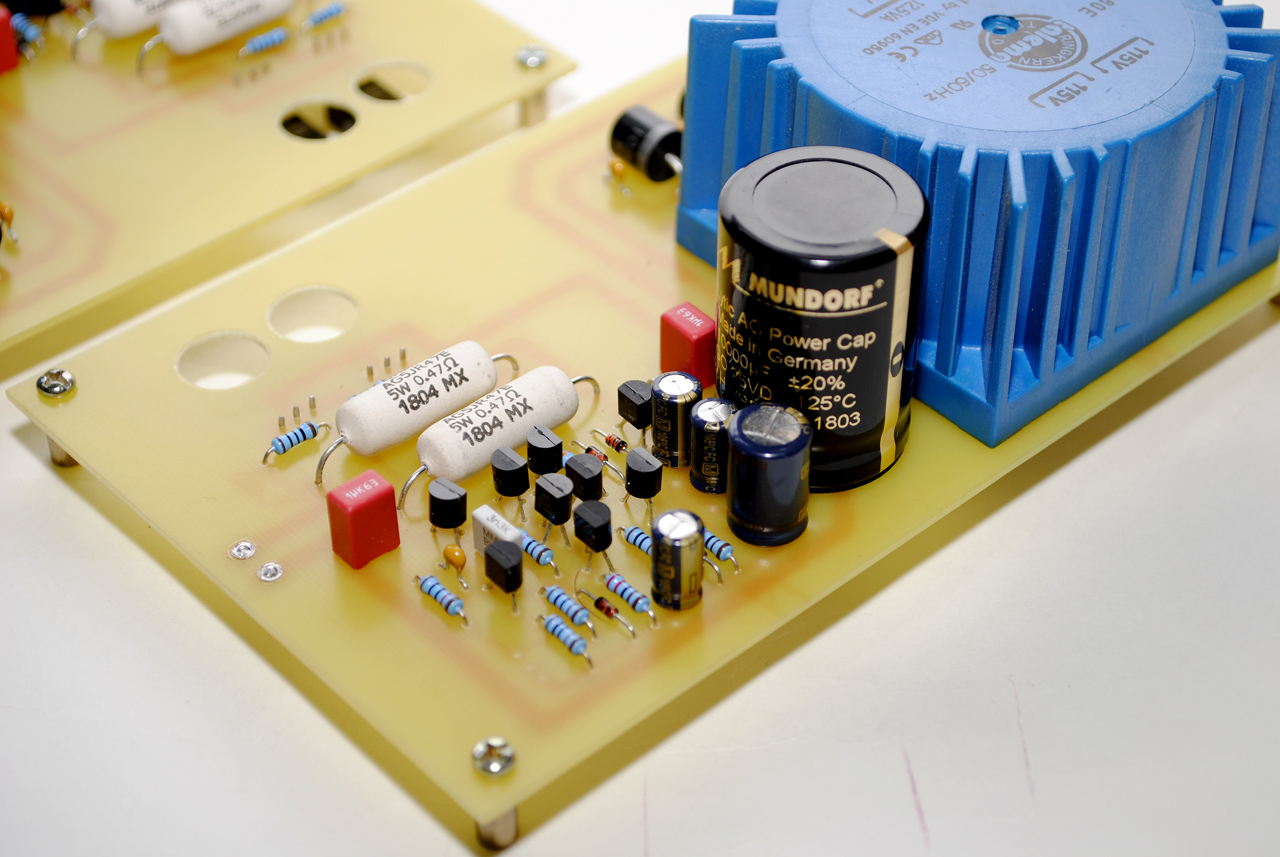

Две платы линейных блоков питания на 5В 2.5А каждый, будут установлены в один корпус и питать Paspberry и Pi2 Design 502DAC.

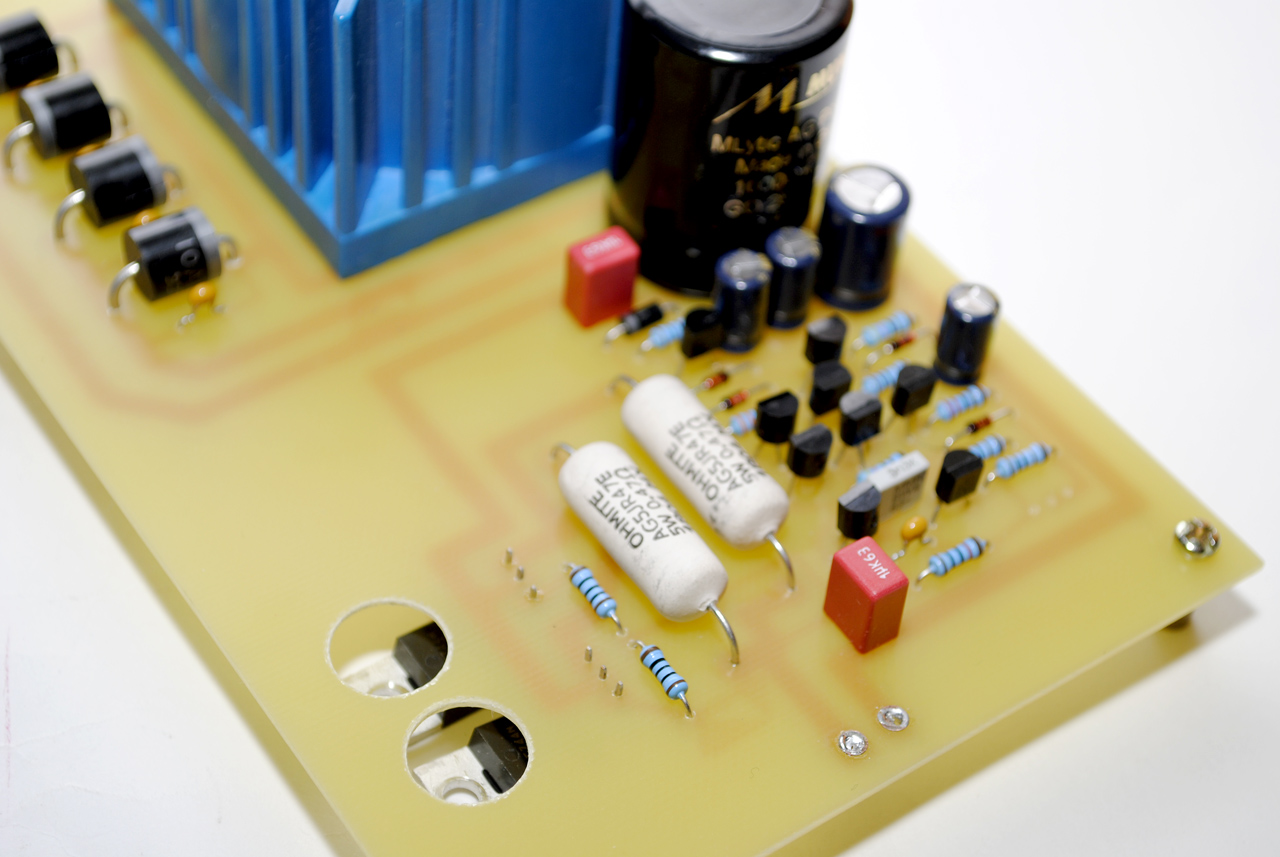

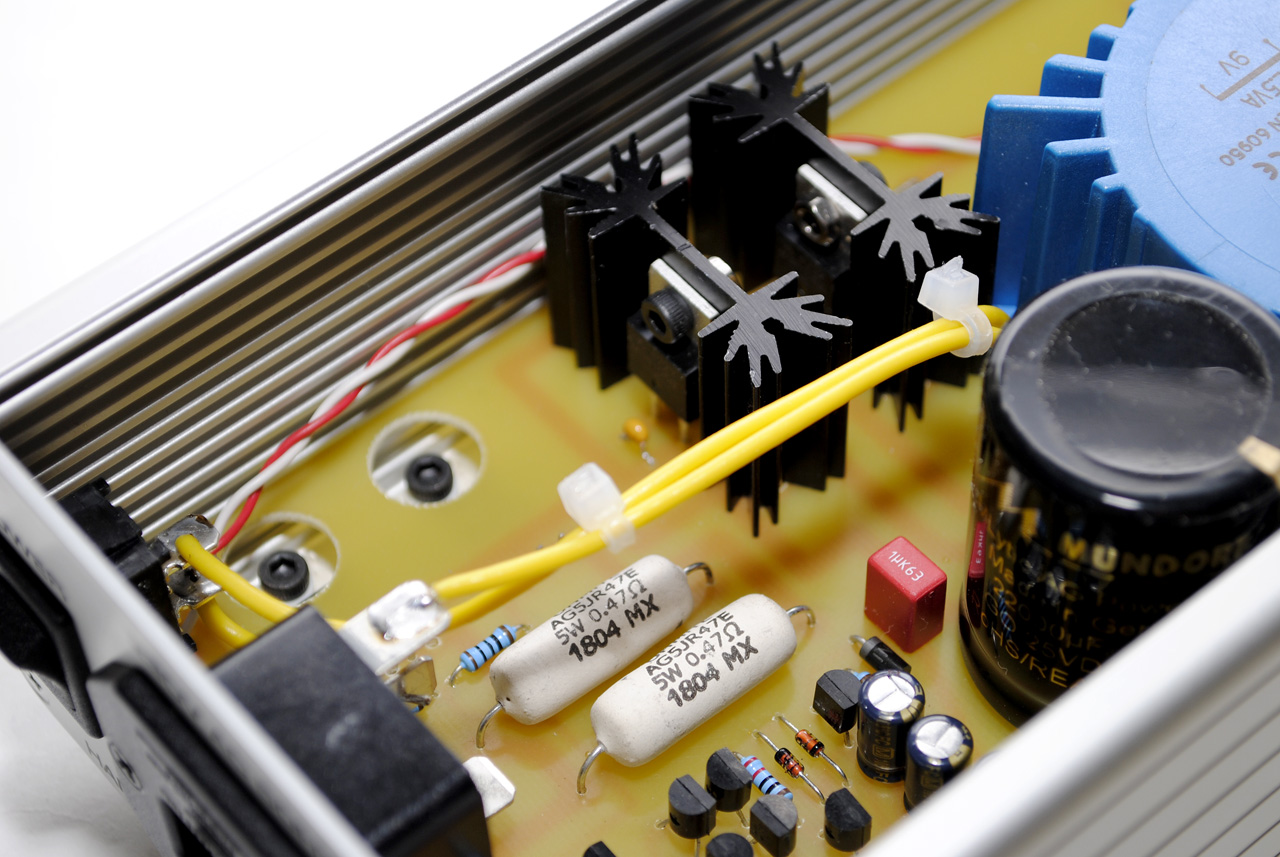

Линейный блок питания 12В 5А для "музыкального компьютера".

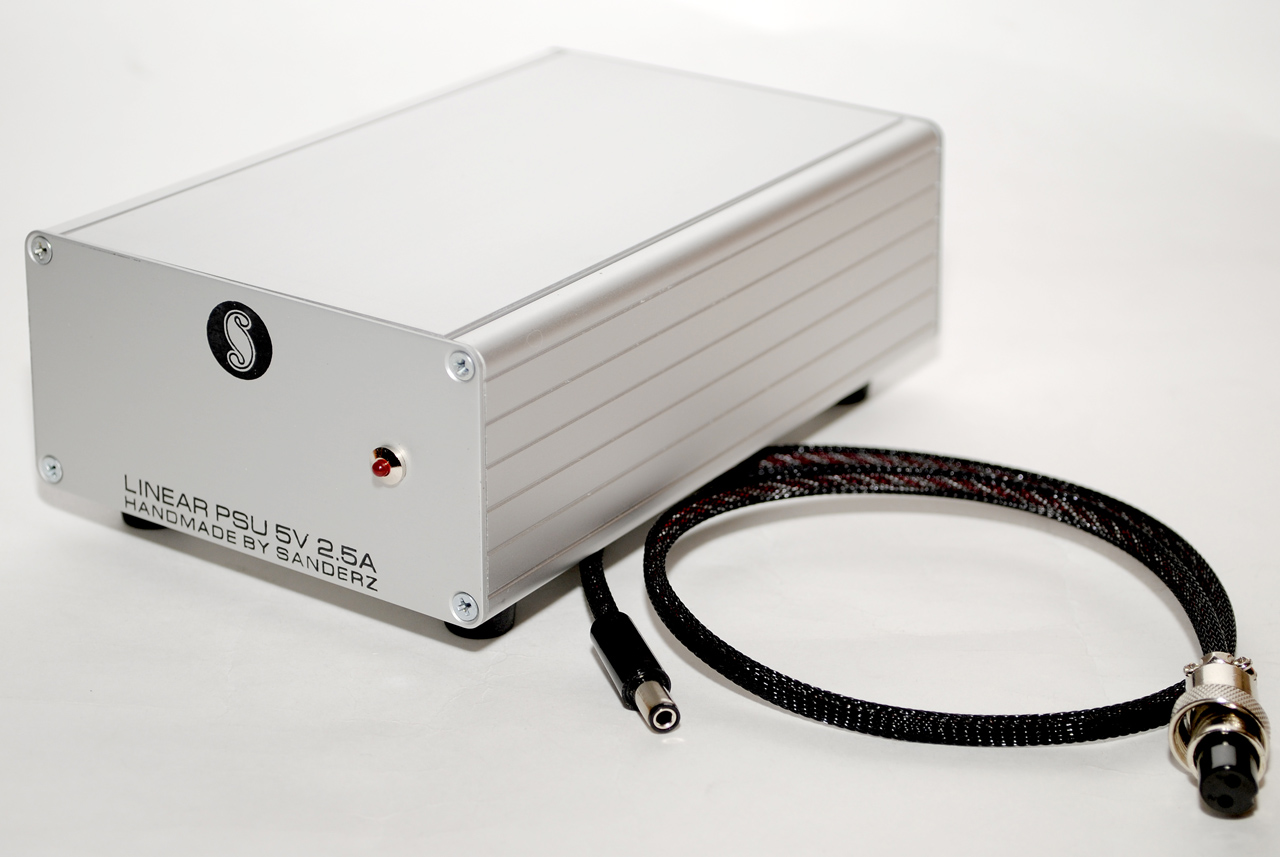

Блок питания 5В 2.5А.

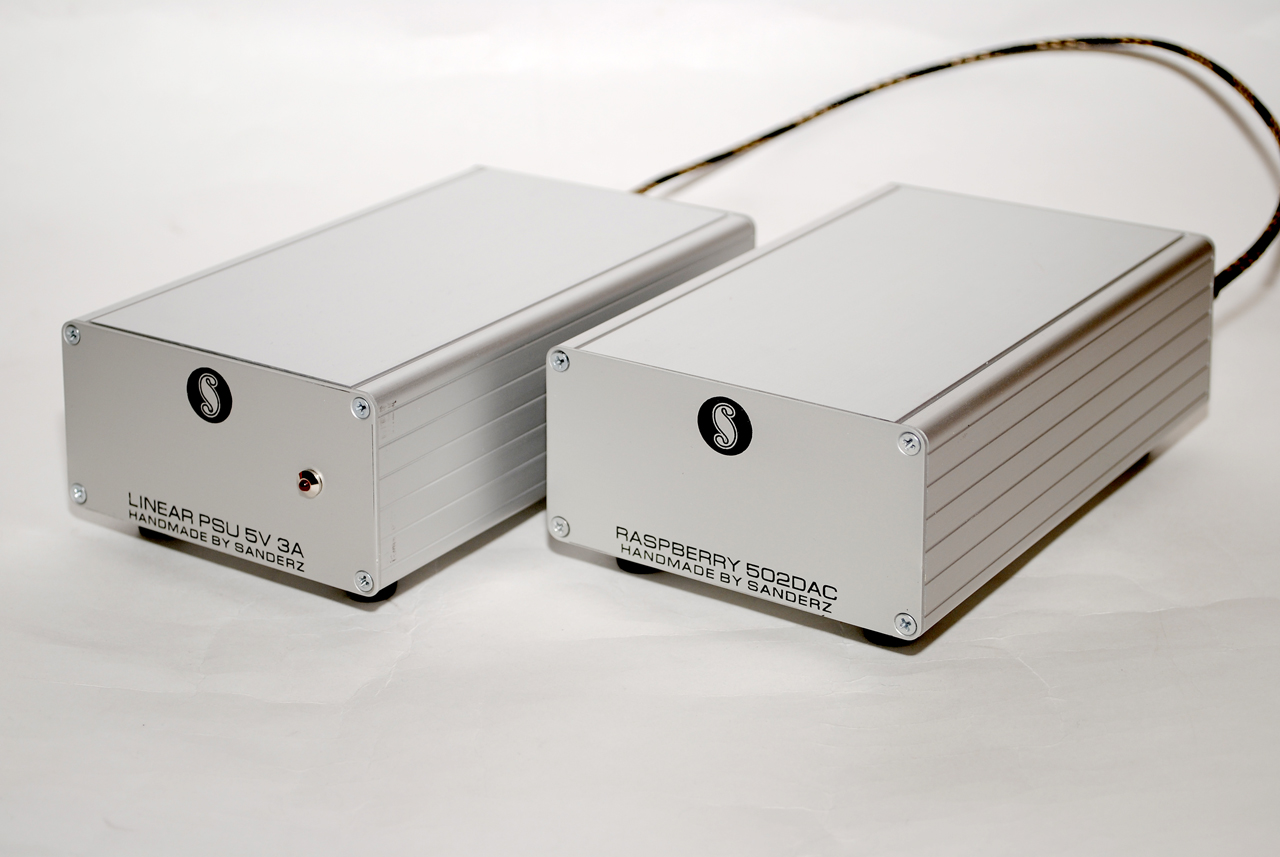

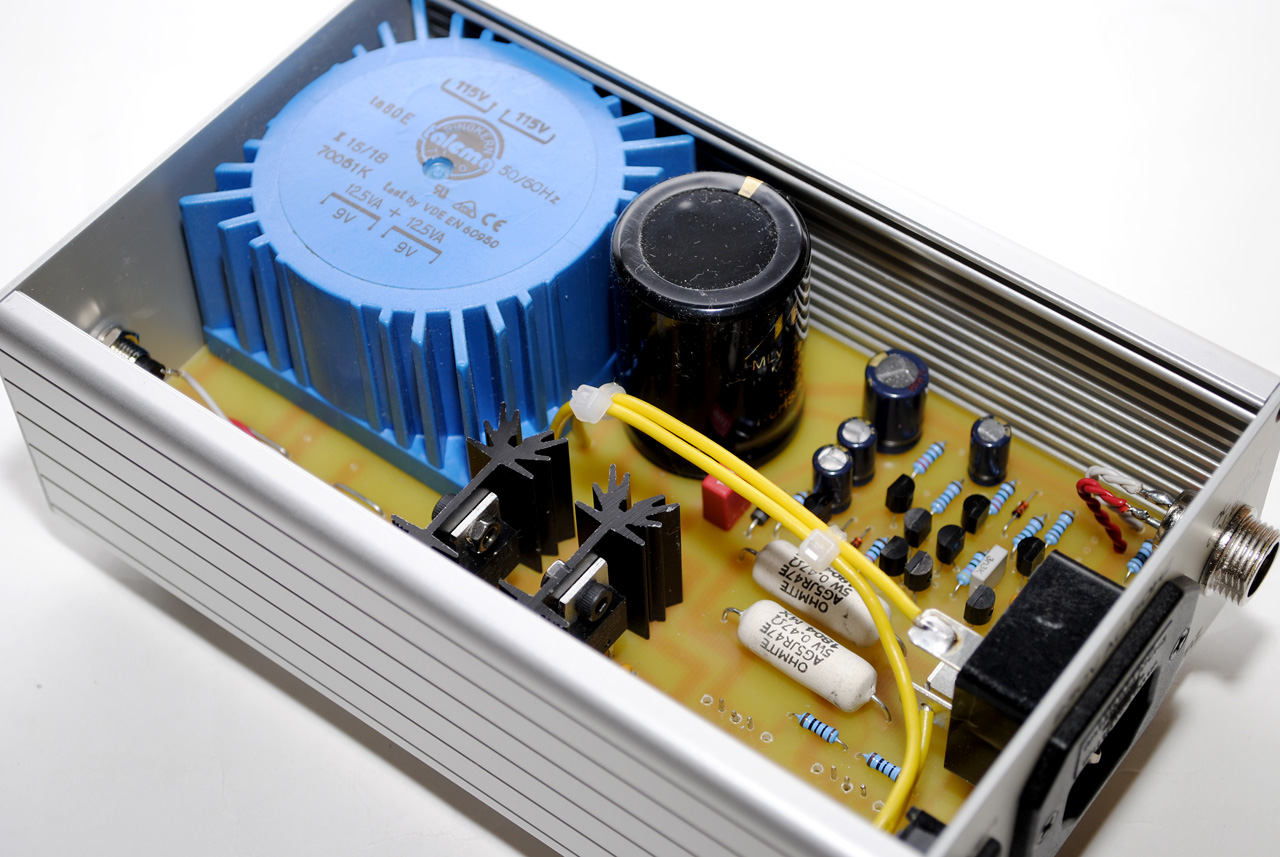

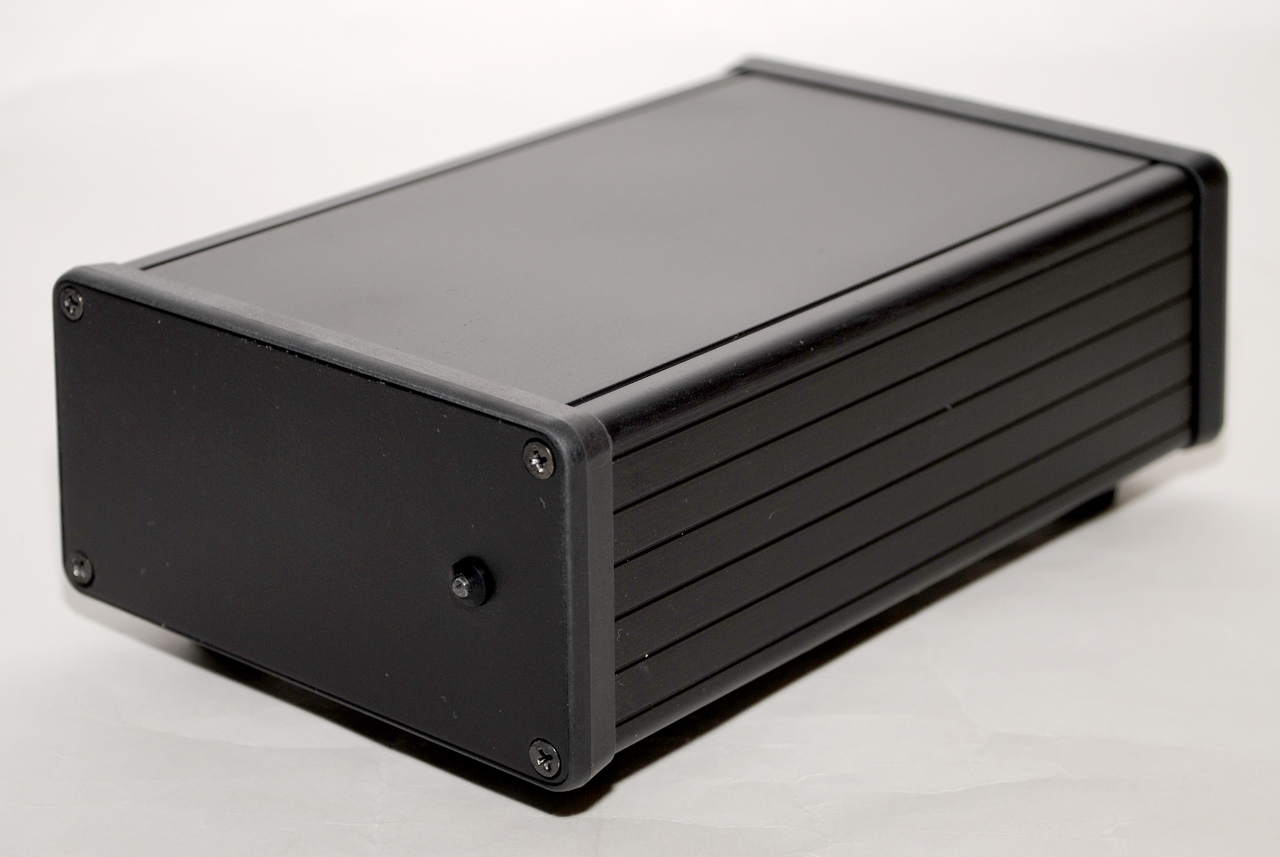

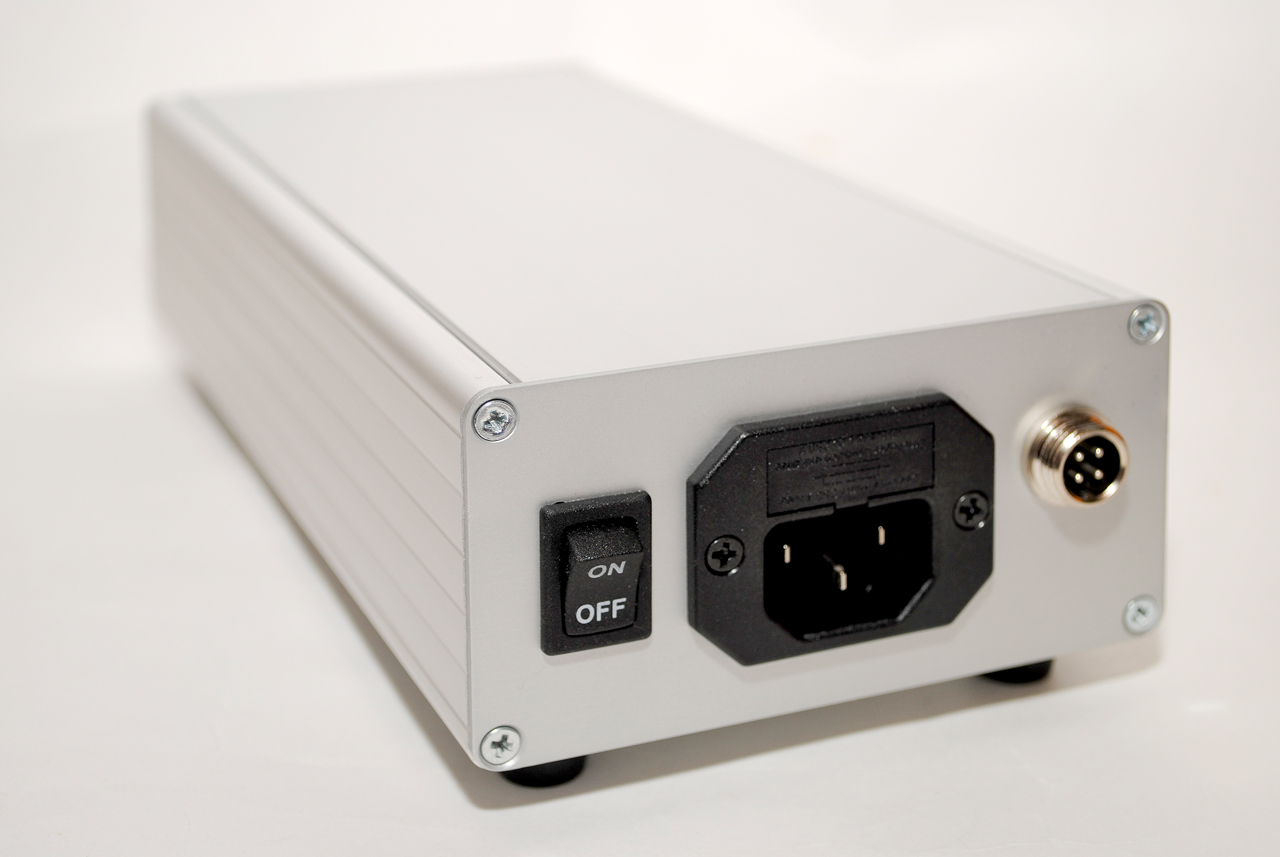

Блок питания 5В 3А для связки Raspberry/Pi2 Design 502DAC в черном цвете.

Стоимость блока питания для связки Raspberry/Pi2 Design 502DAC - 12000 руб.

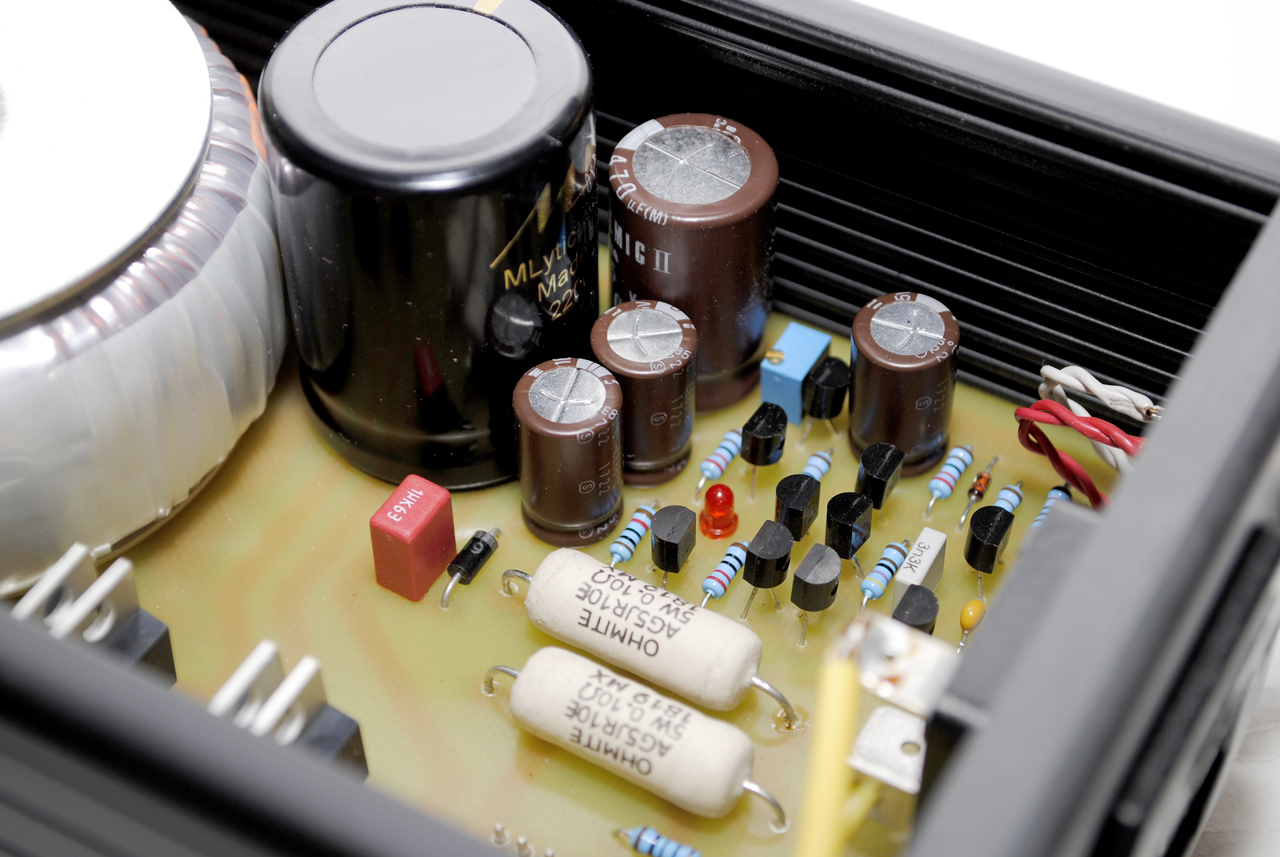

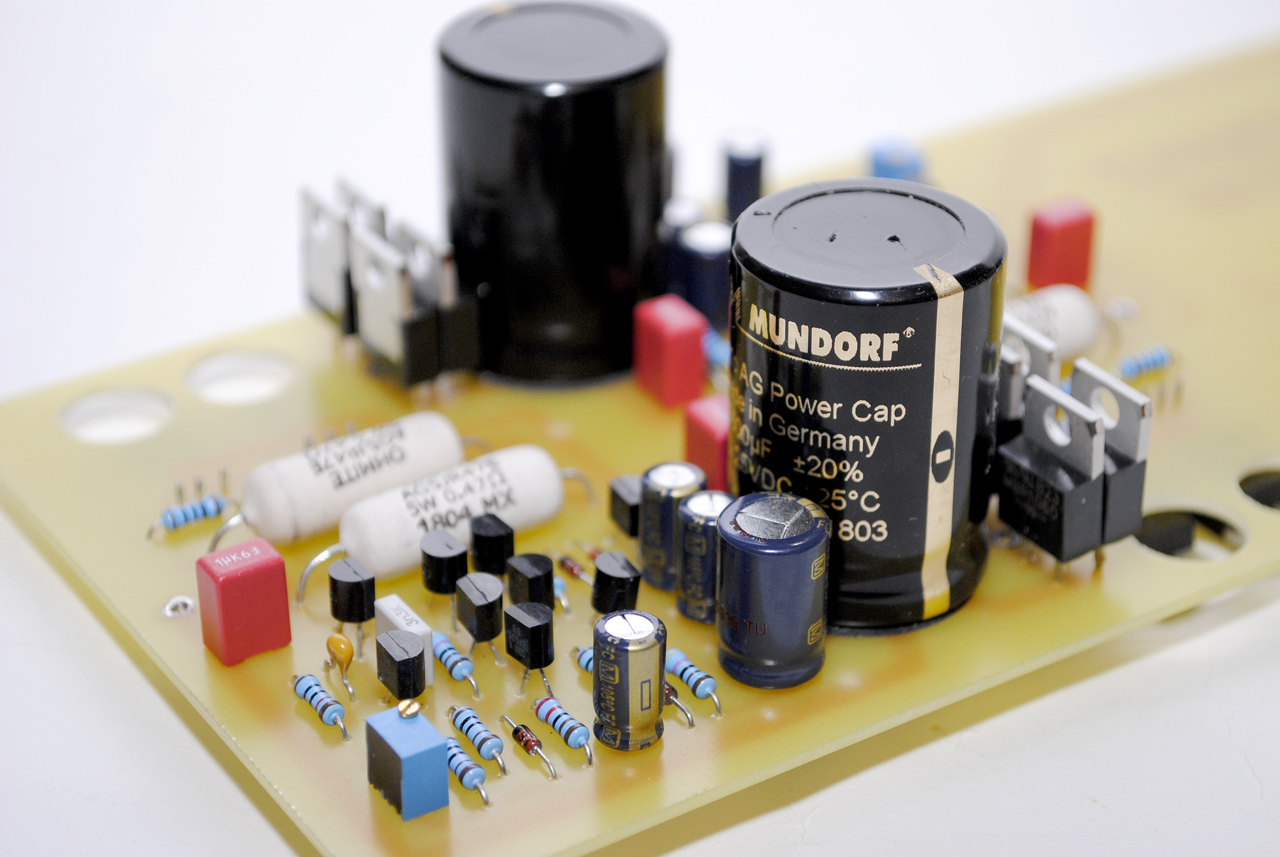

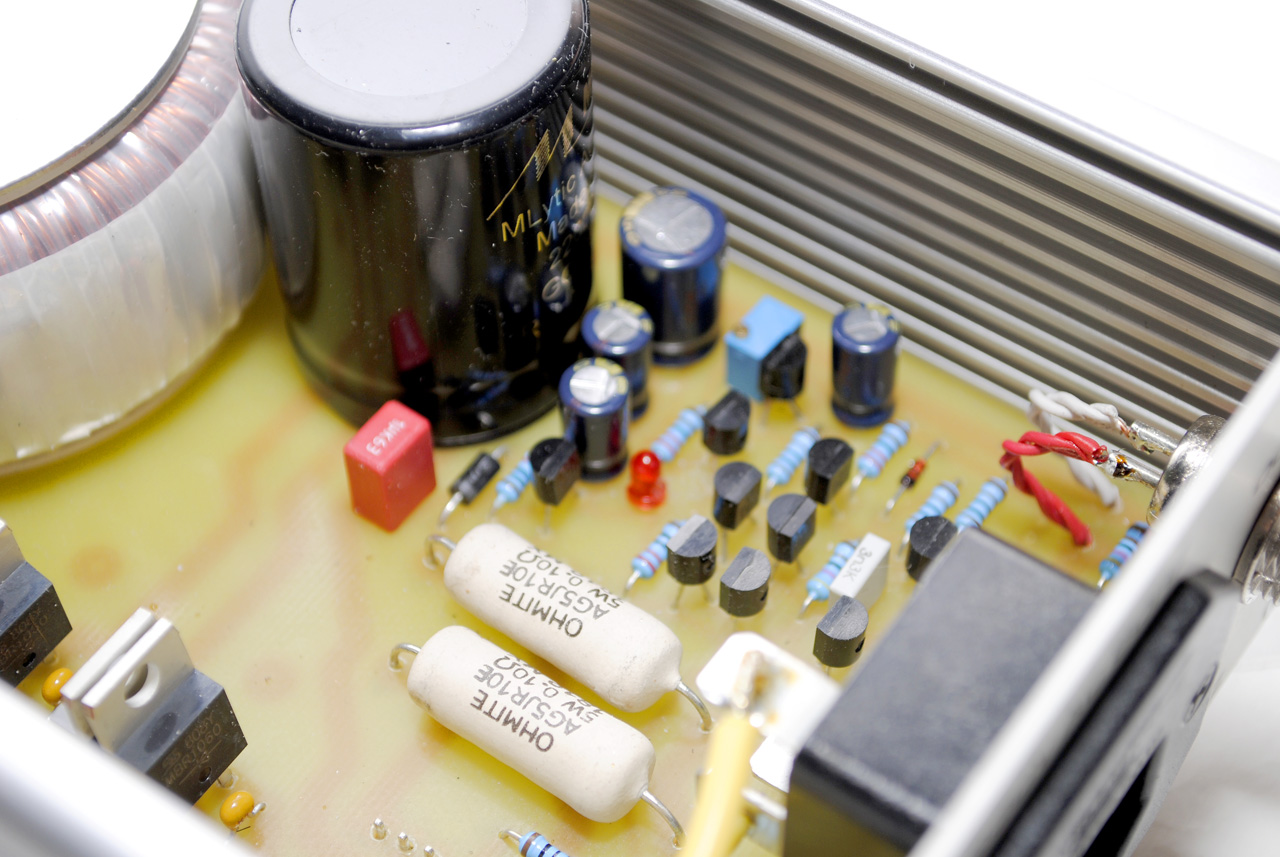

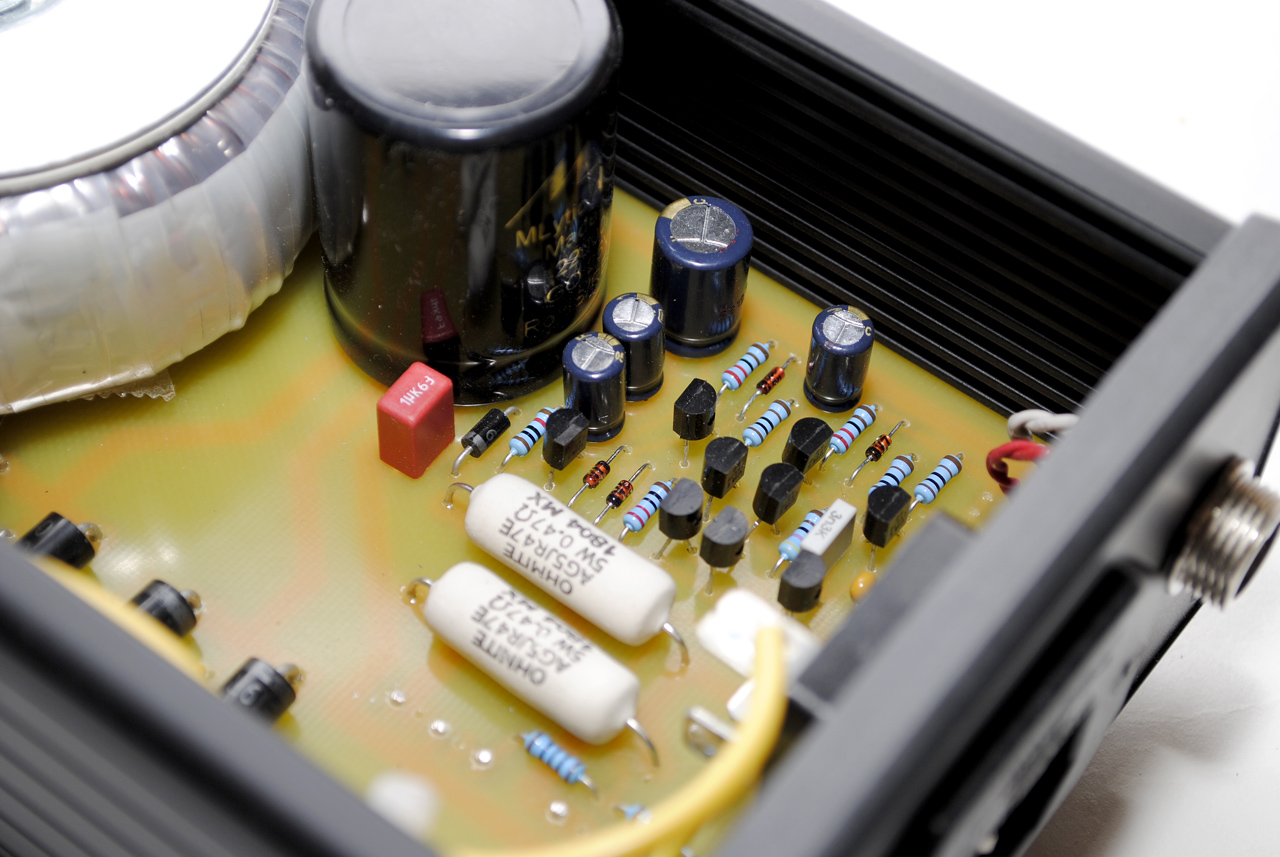

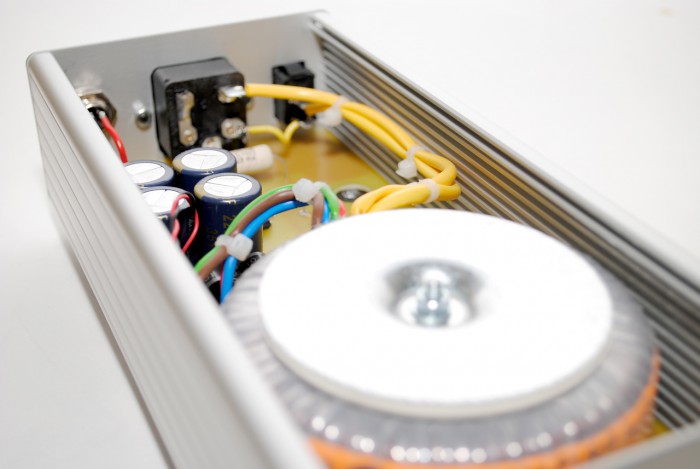

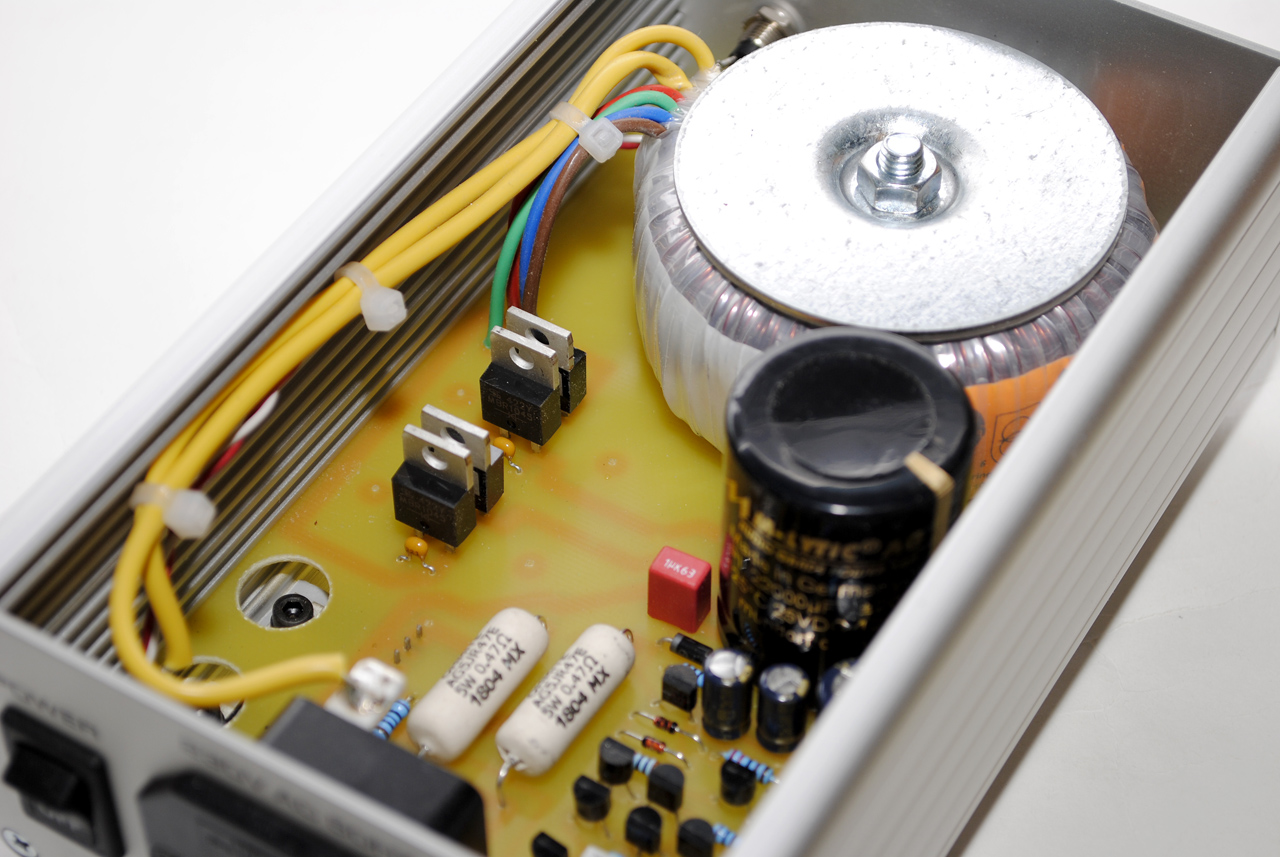

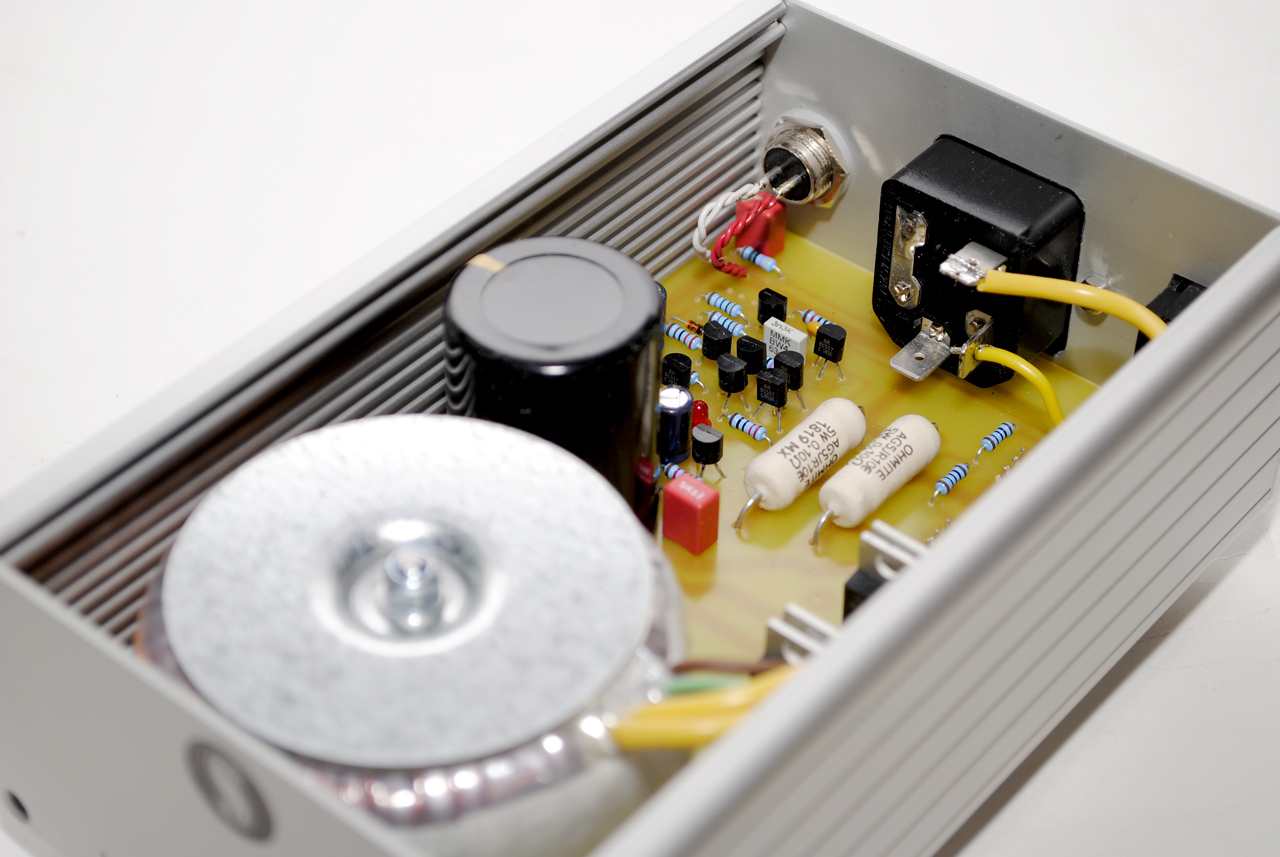

Комплектующие применены такие:
- силовой трансформатор Talema 25ВА
- конденсатор фильтра Mundorf Mlytic 22000uF
- остальные конденсаторы Panasonic FC, Wima MKS, Evox Rifa MMK
- регулирующие транзисторы TIP142
- резисторы Beyschlag 1%
- корпус Hammond

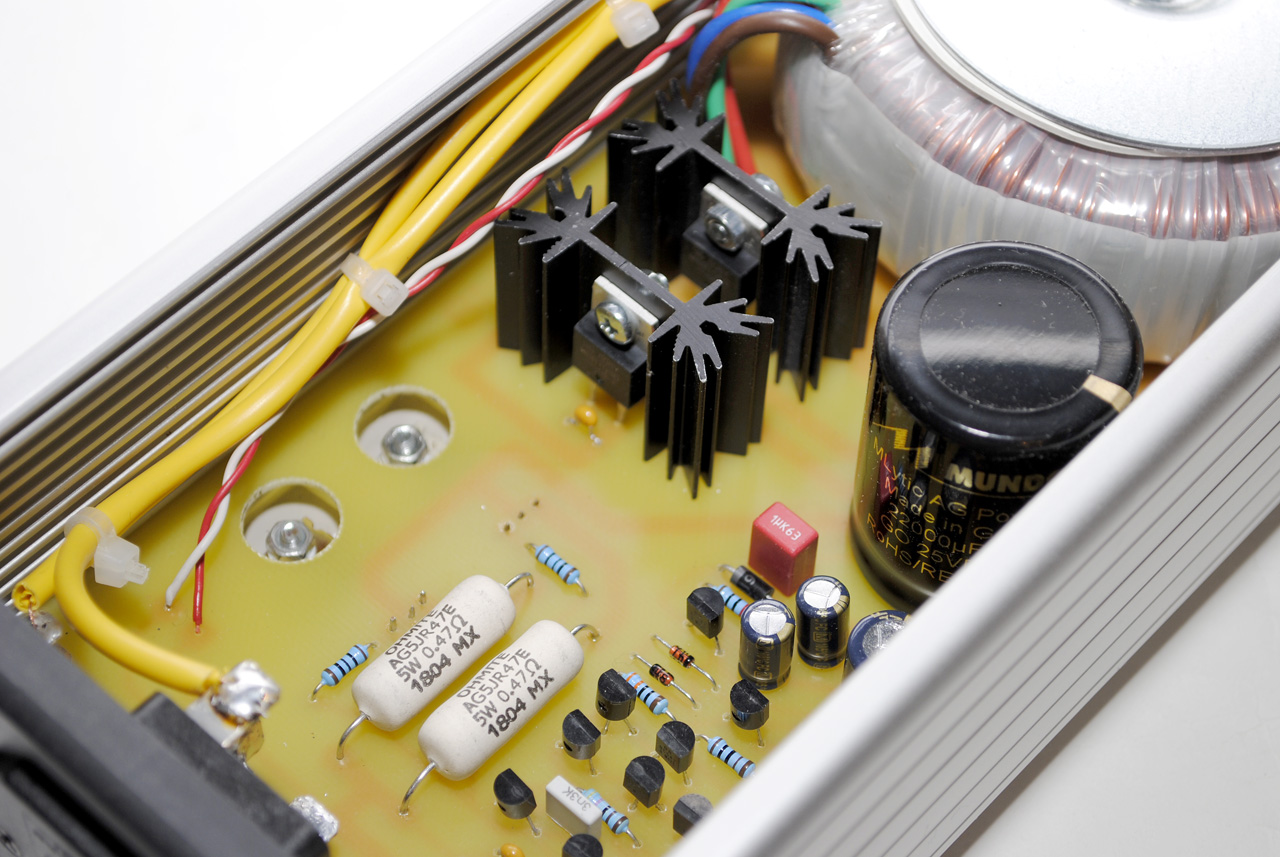

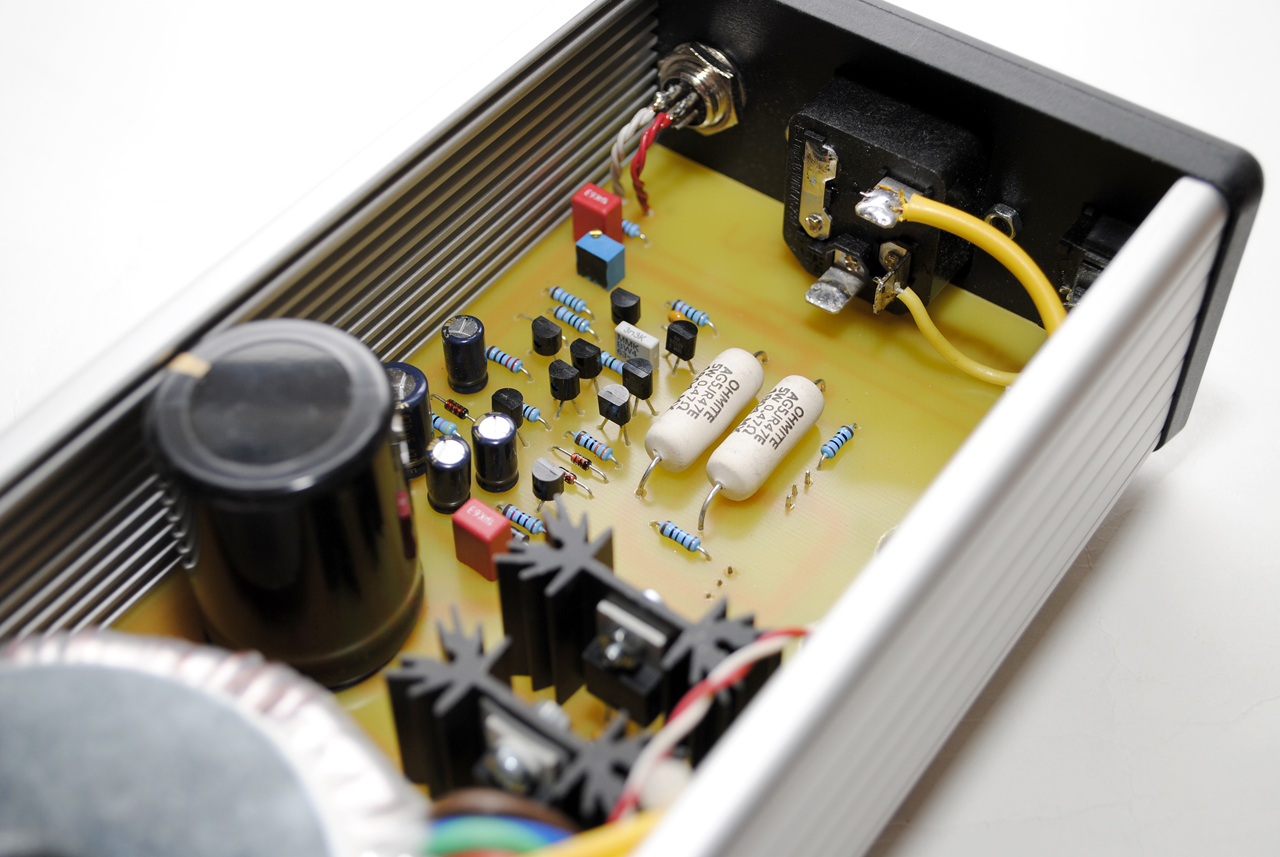

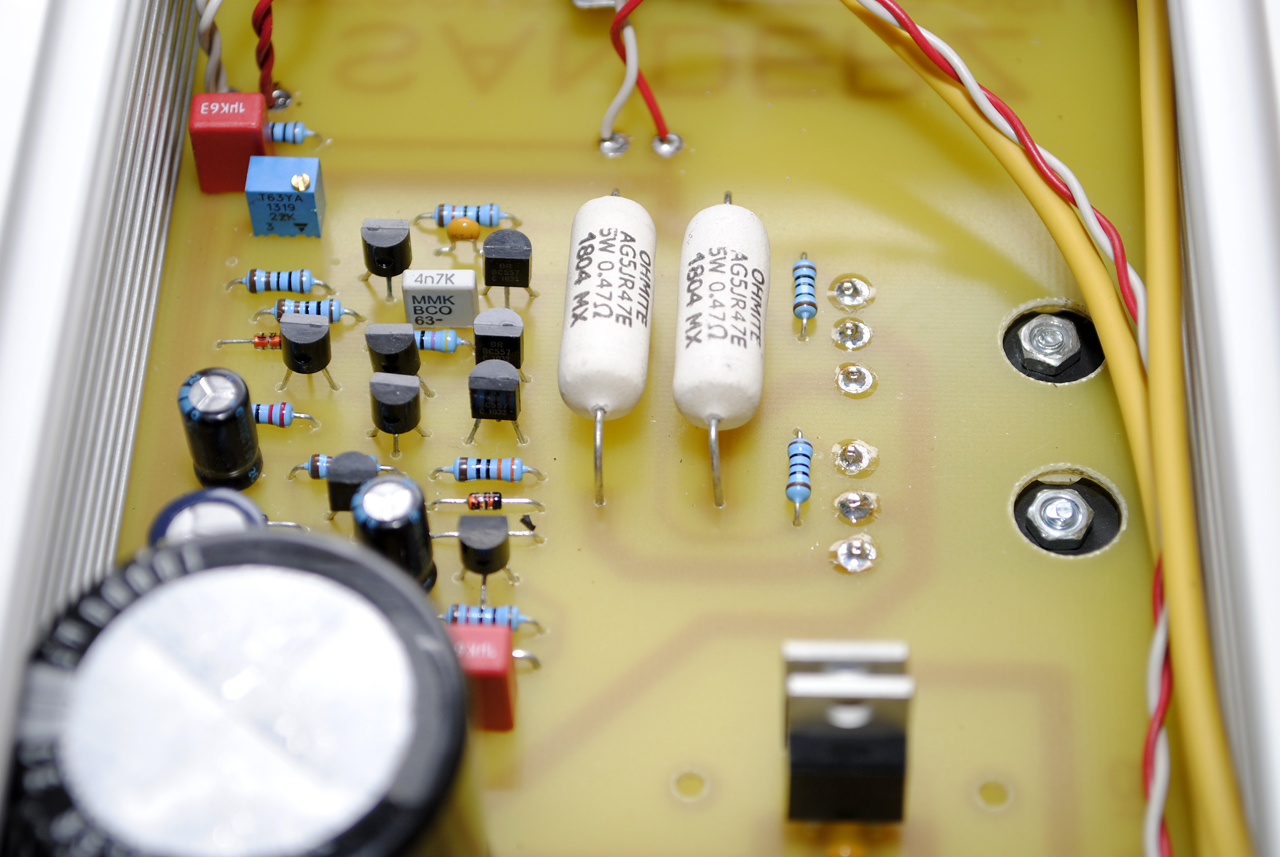

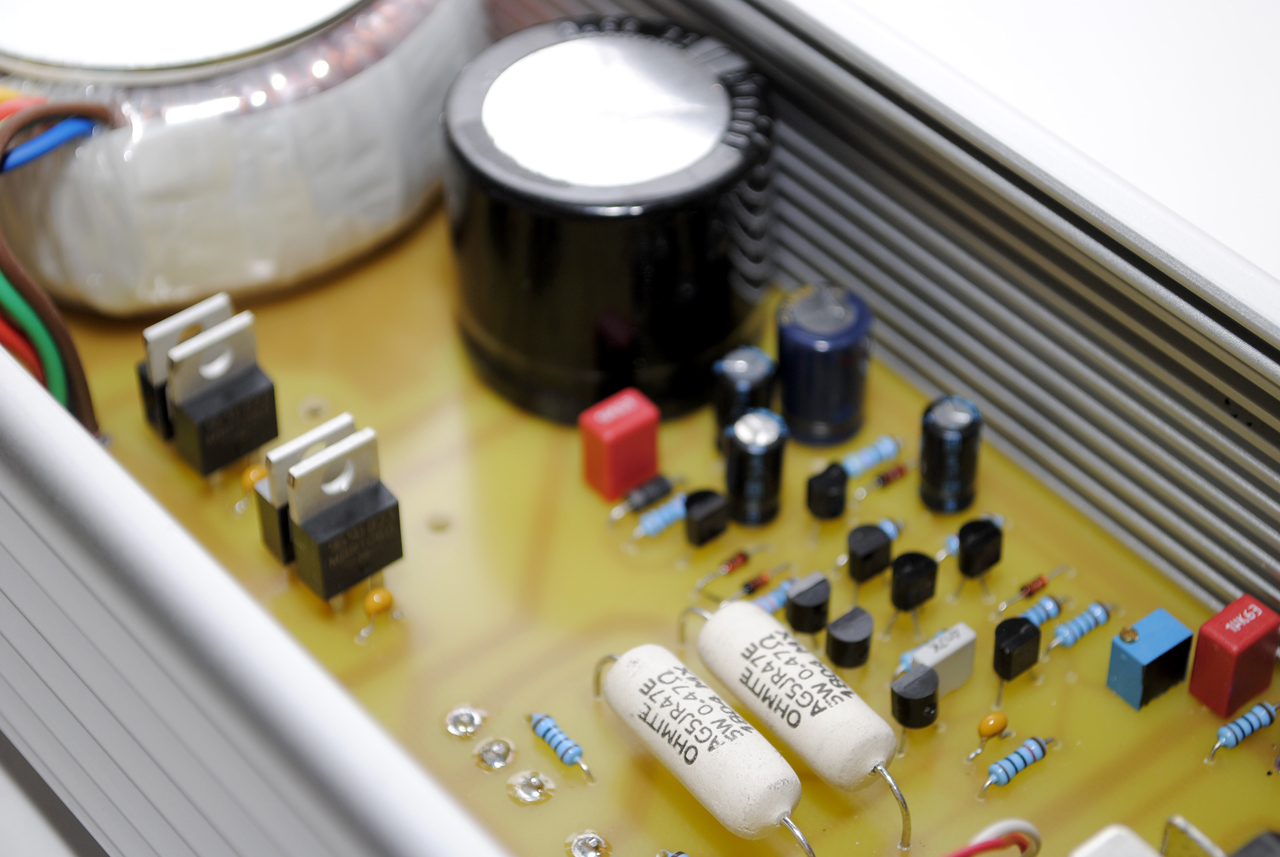

Стабилизатор полностью дискретный, без применения интегральных микросхем.

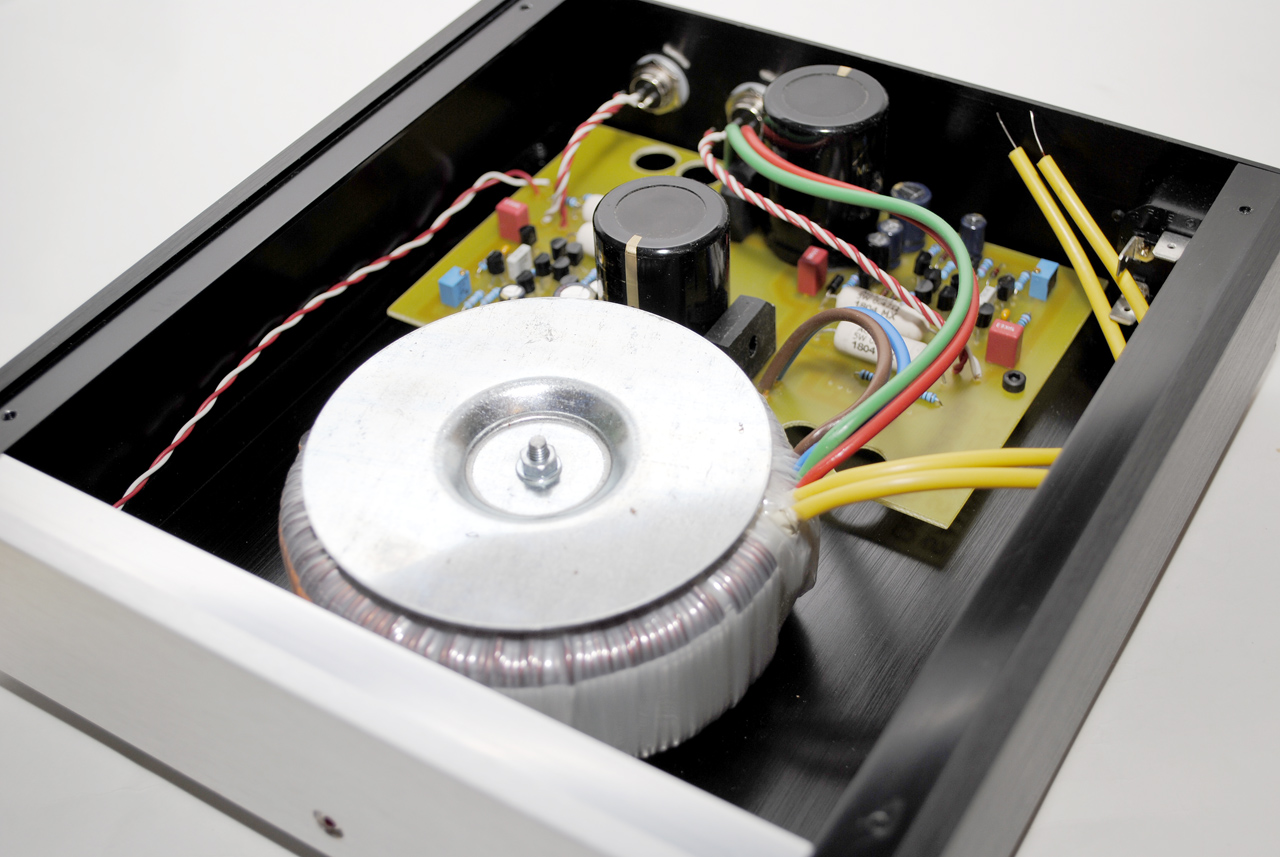

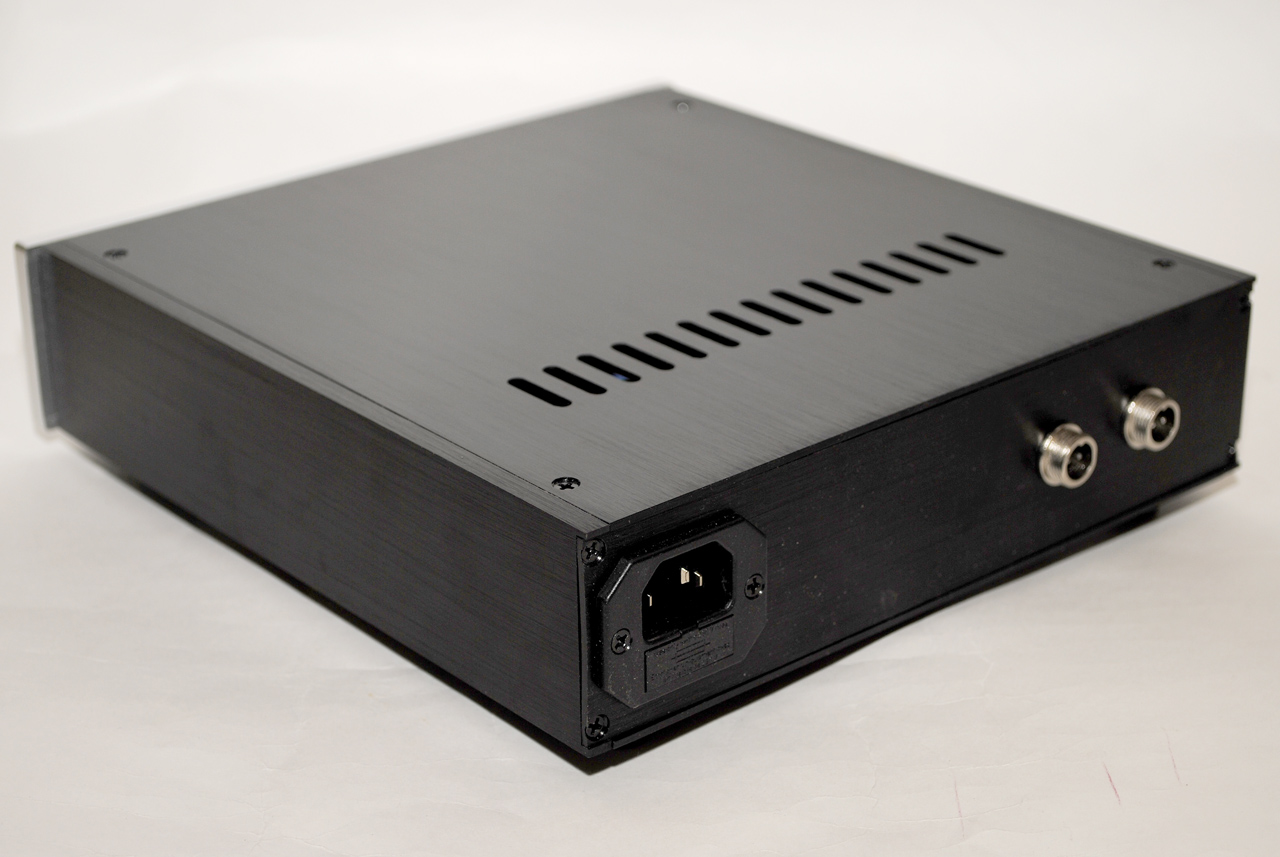

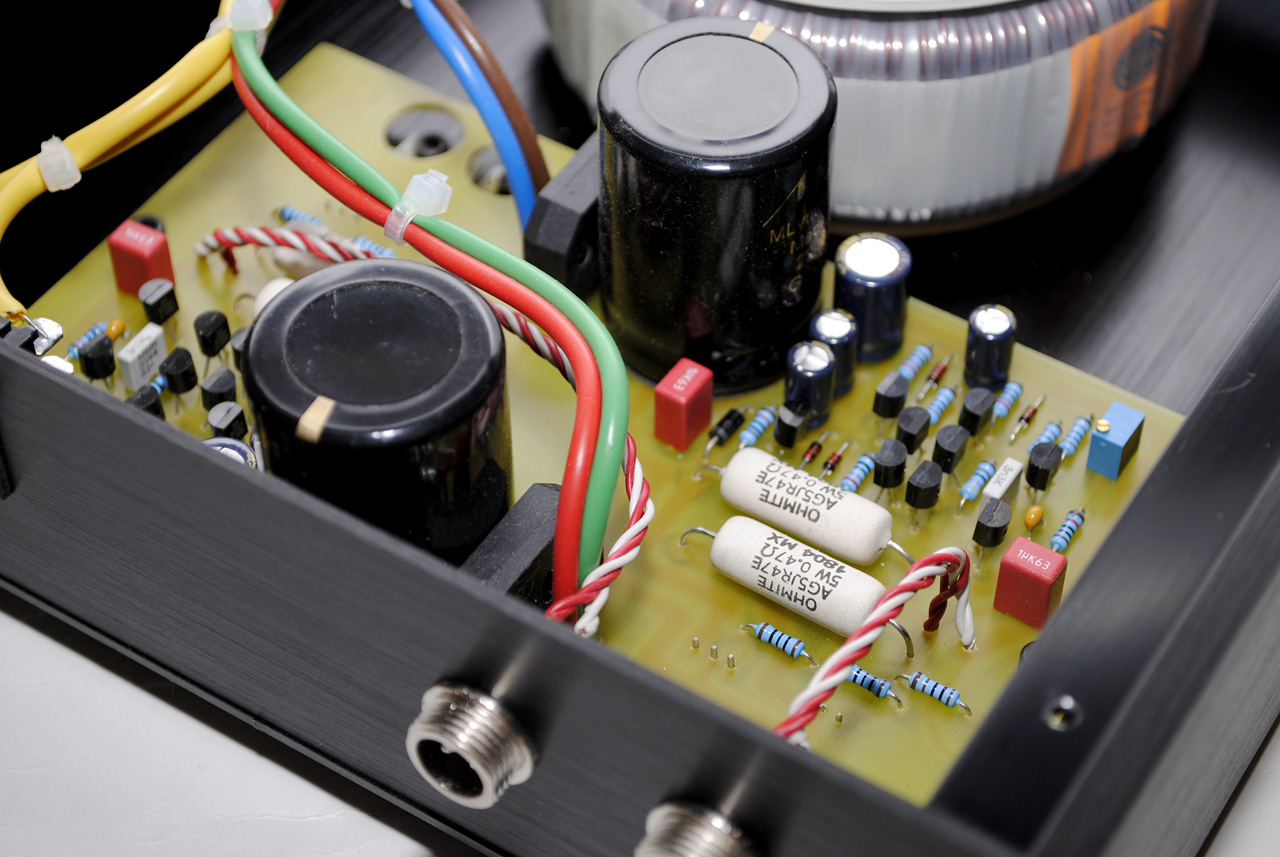

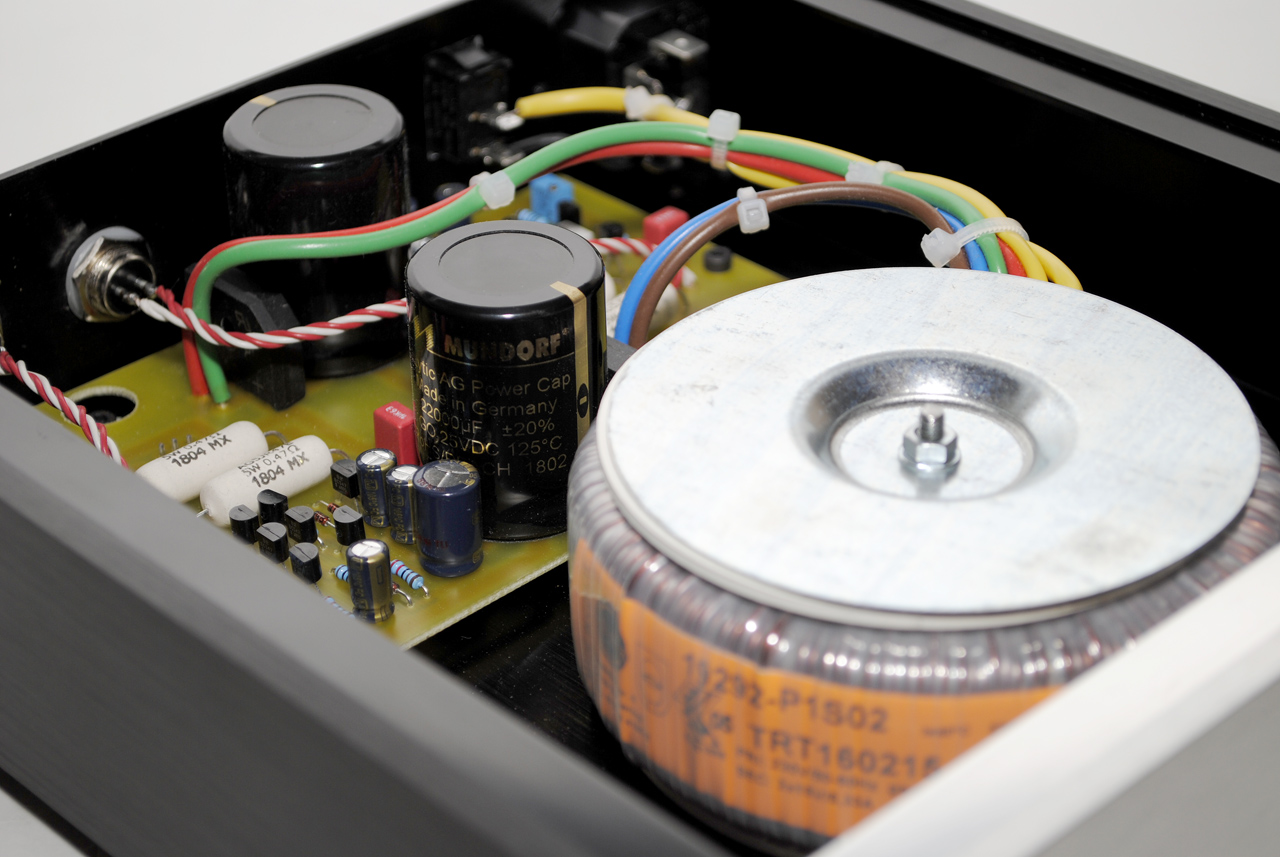

Завершаю двухканальный линейный блок питания по 12В 5А в каждом канале.

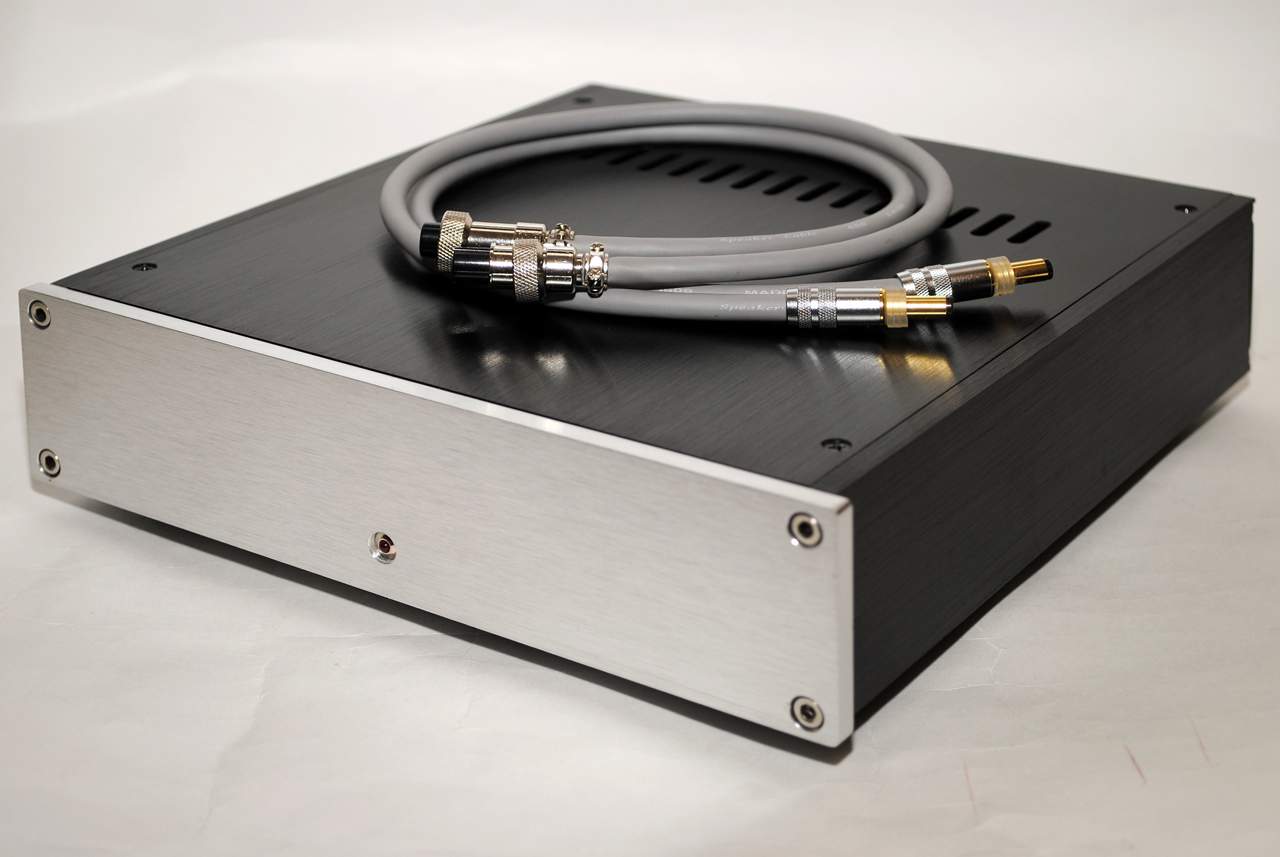

В законченном виде.

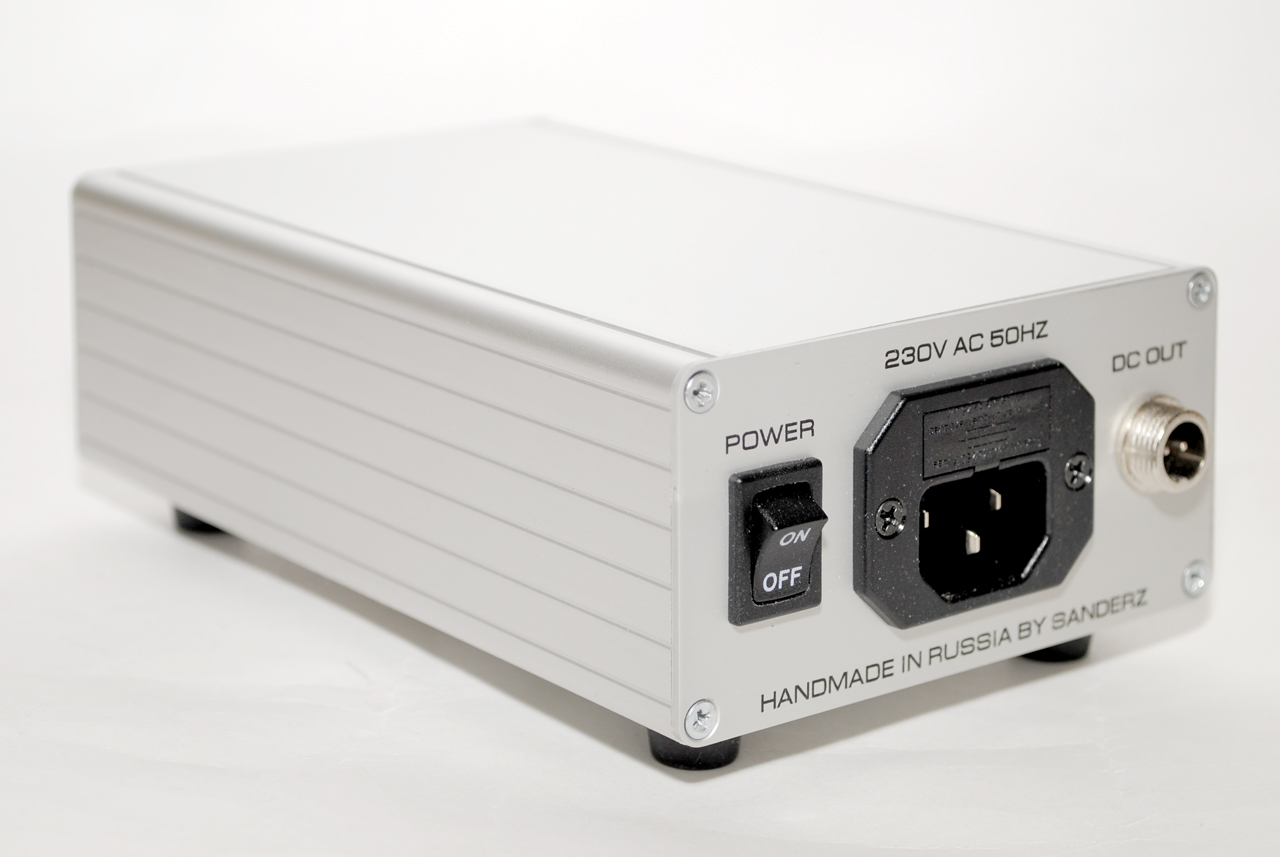

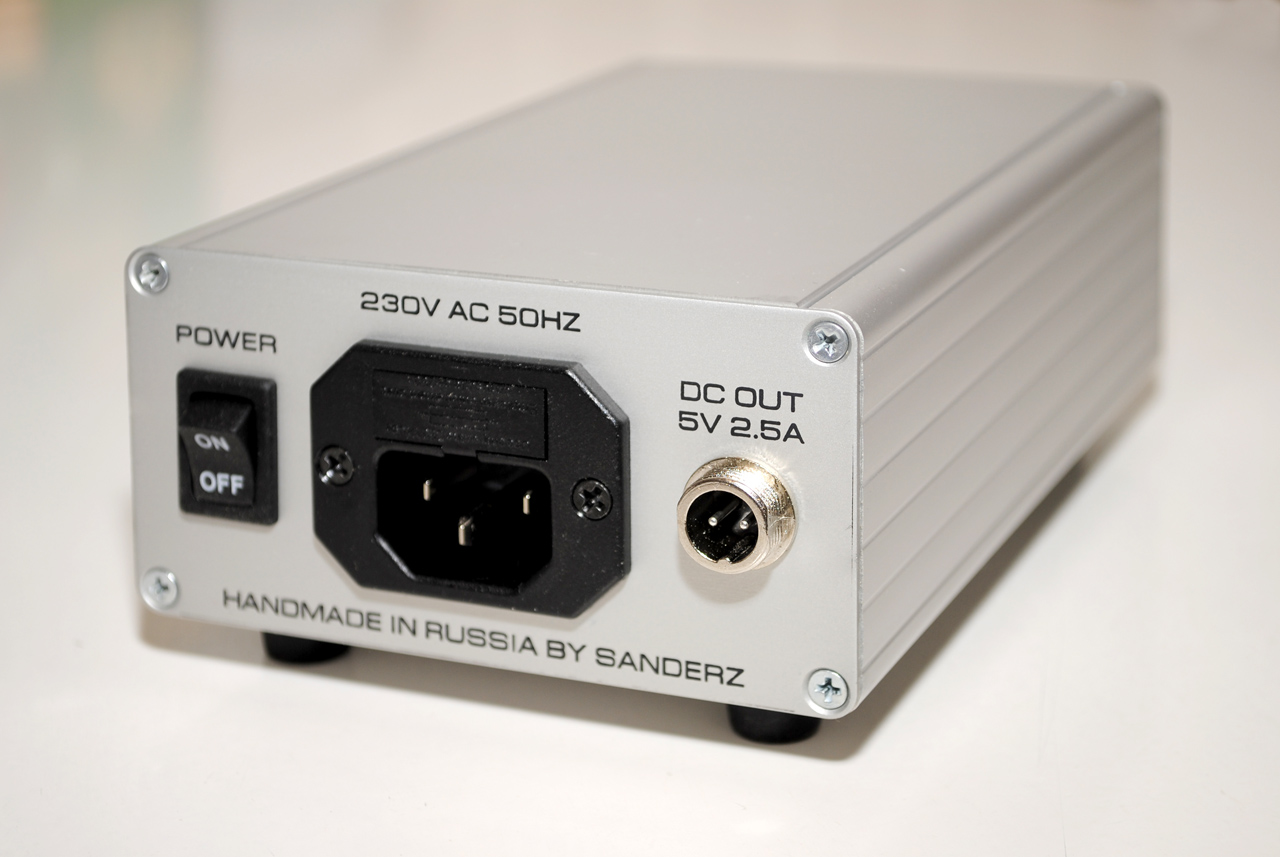

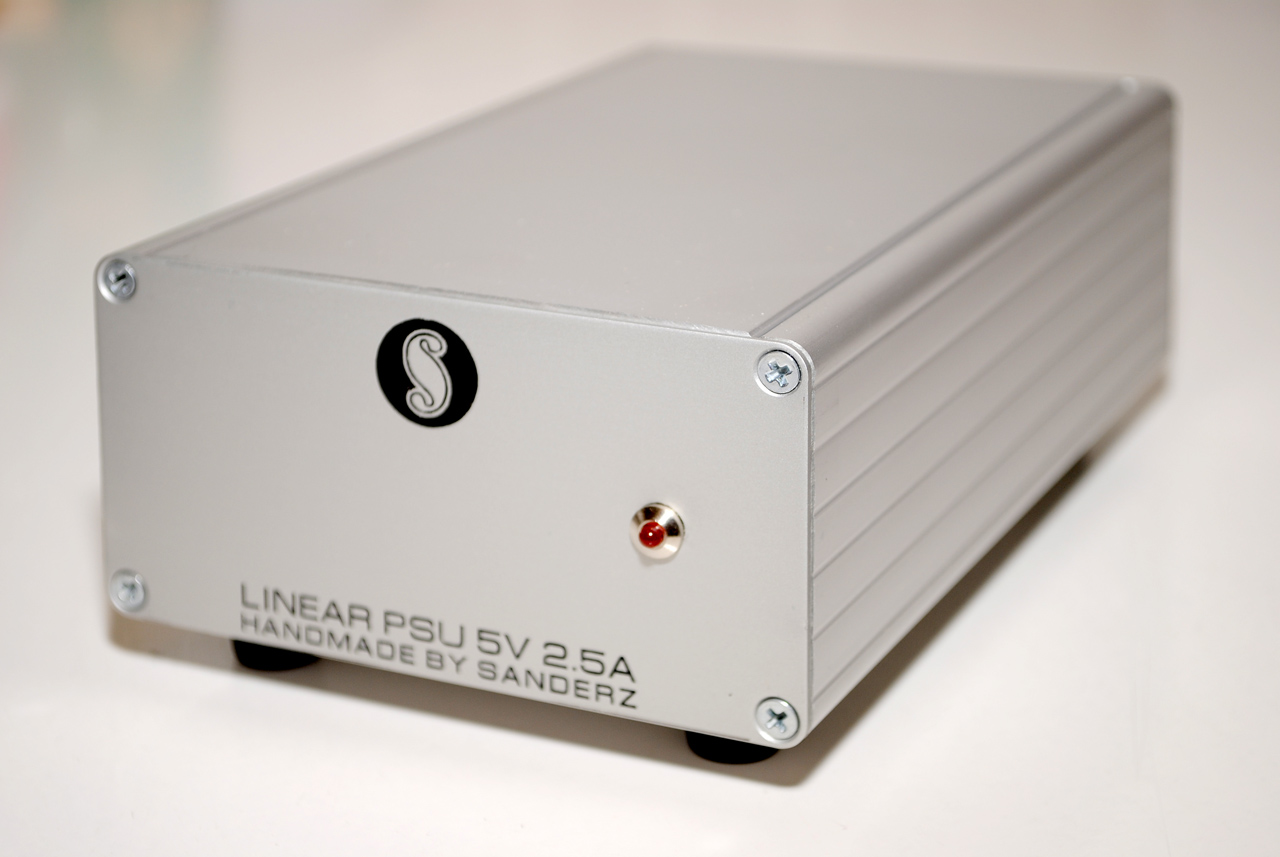

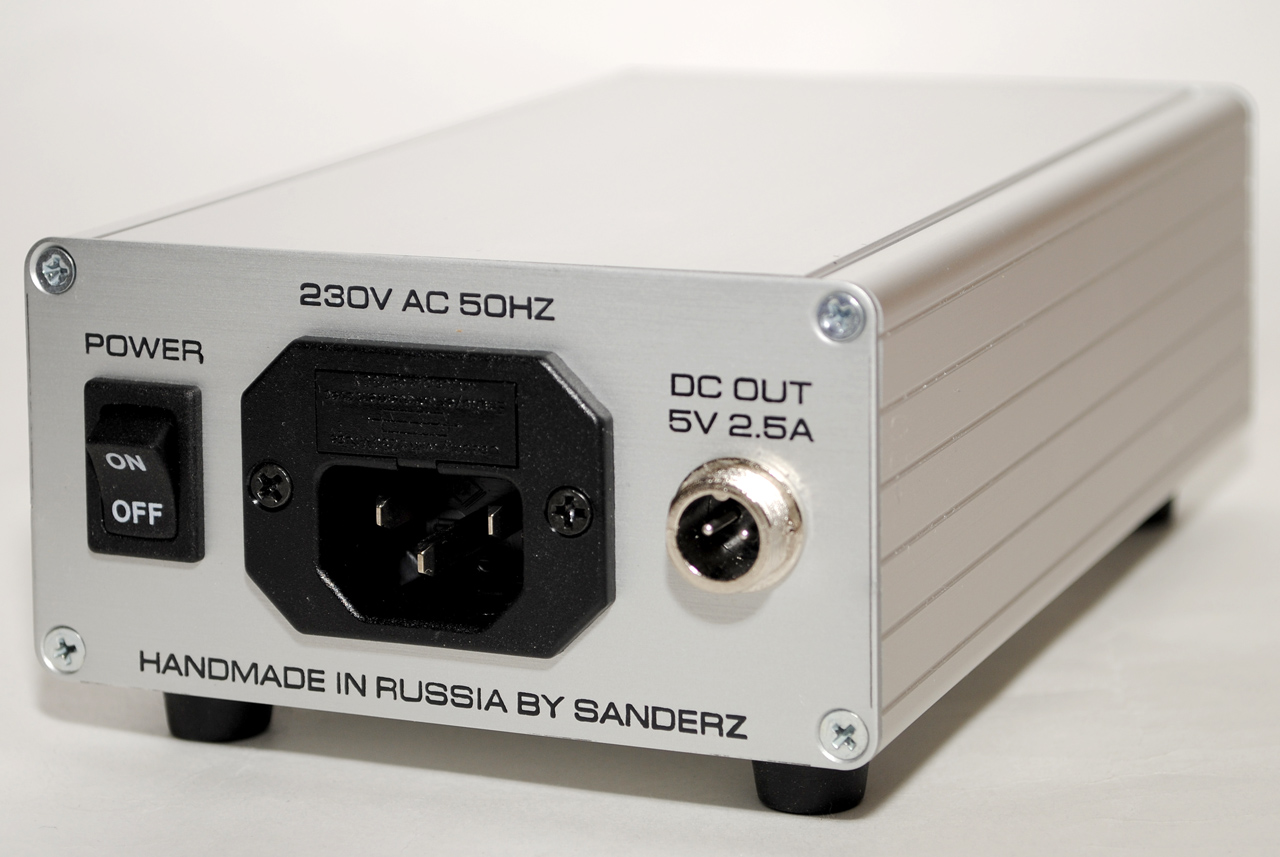

Блок питания на 5В 2.5А (с возможностью подстройки напряжения в пределах 5-7 вольт).

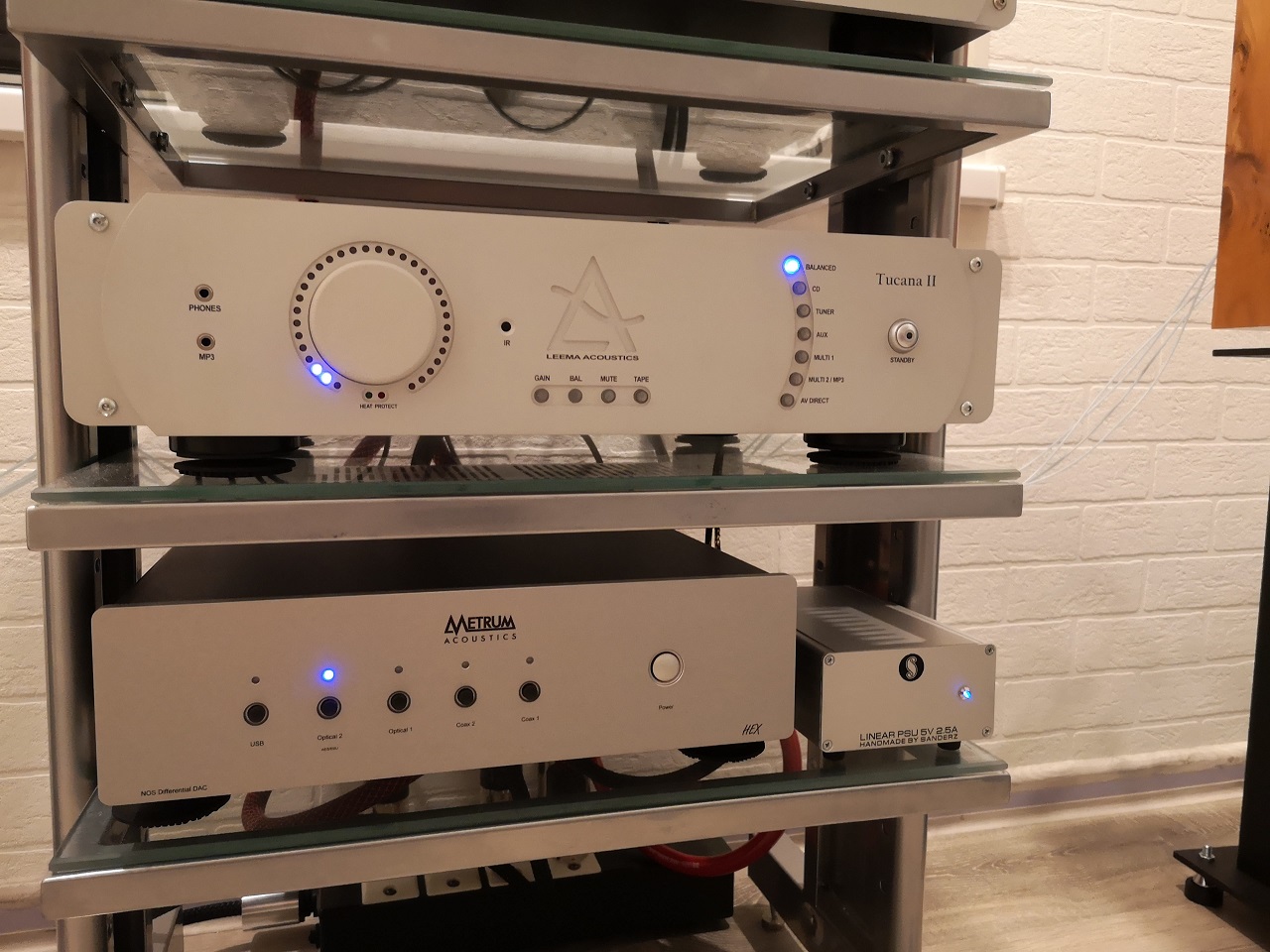

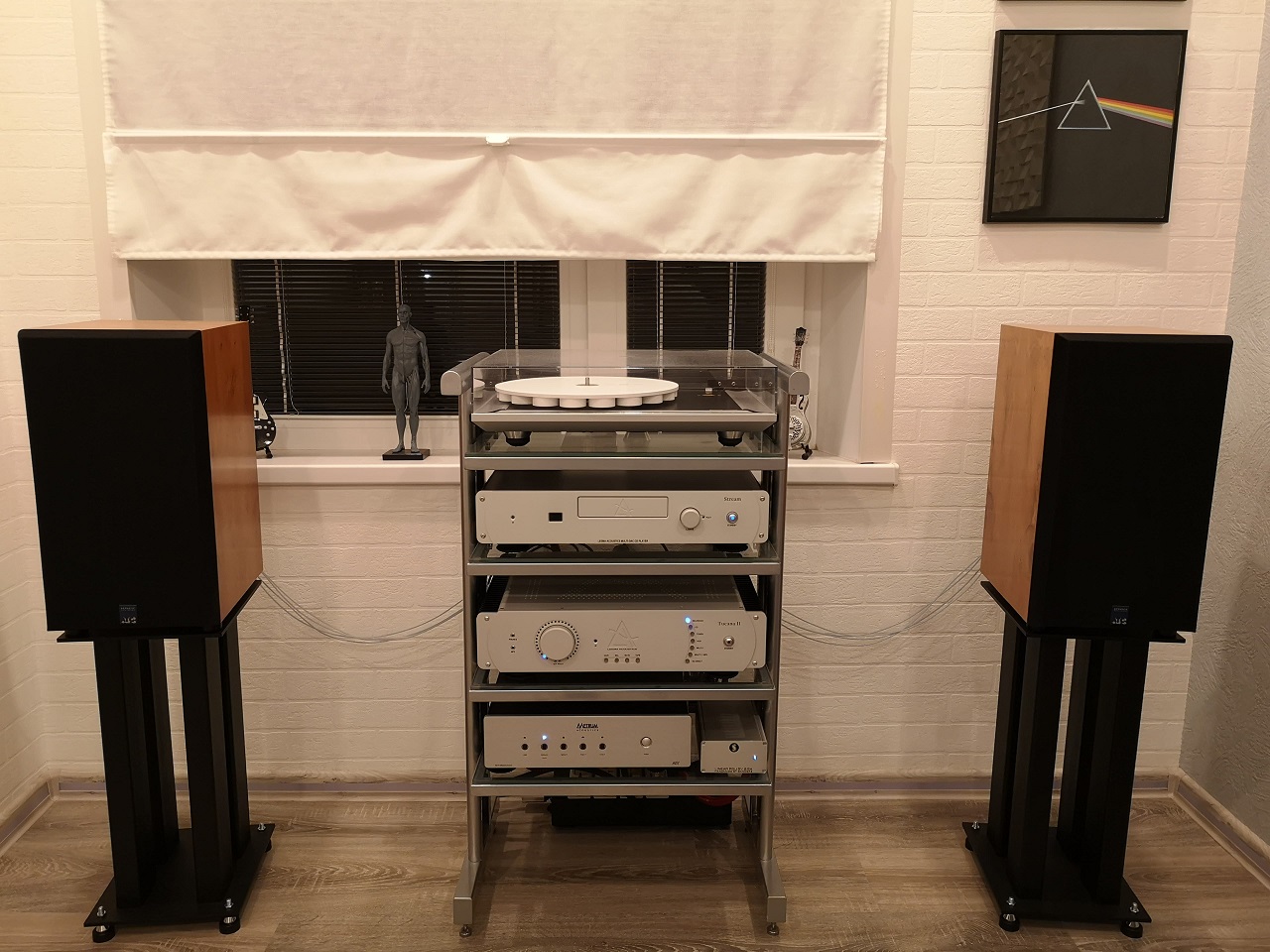

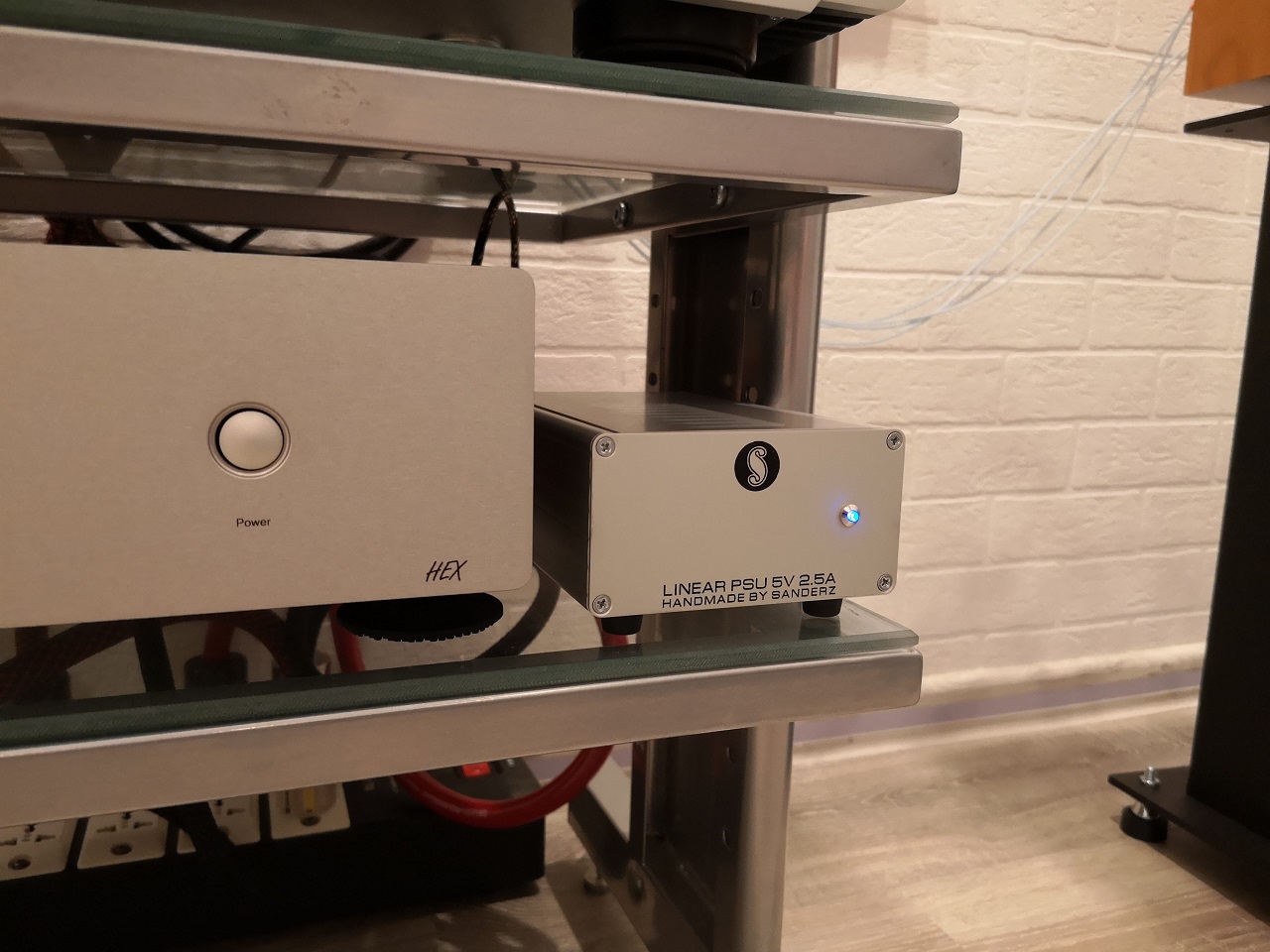

Один из блоков питания 5В/2.5А в интерьере нового владельца.

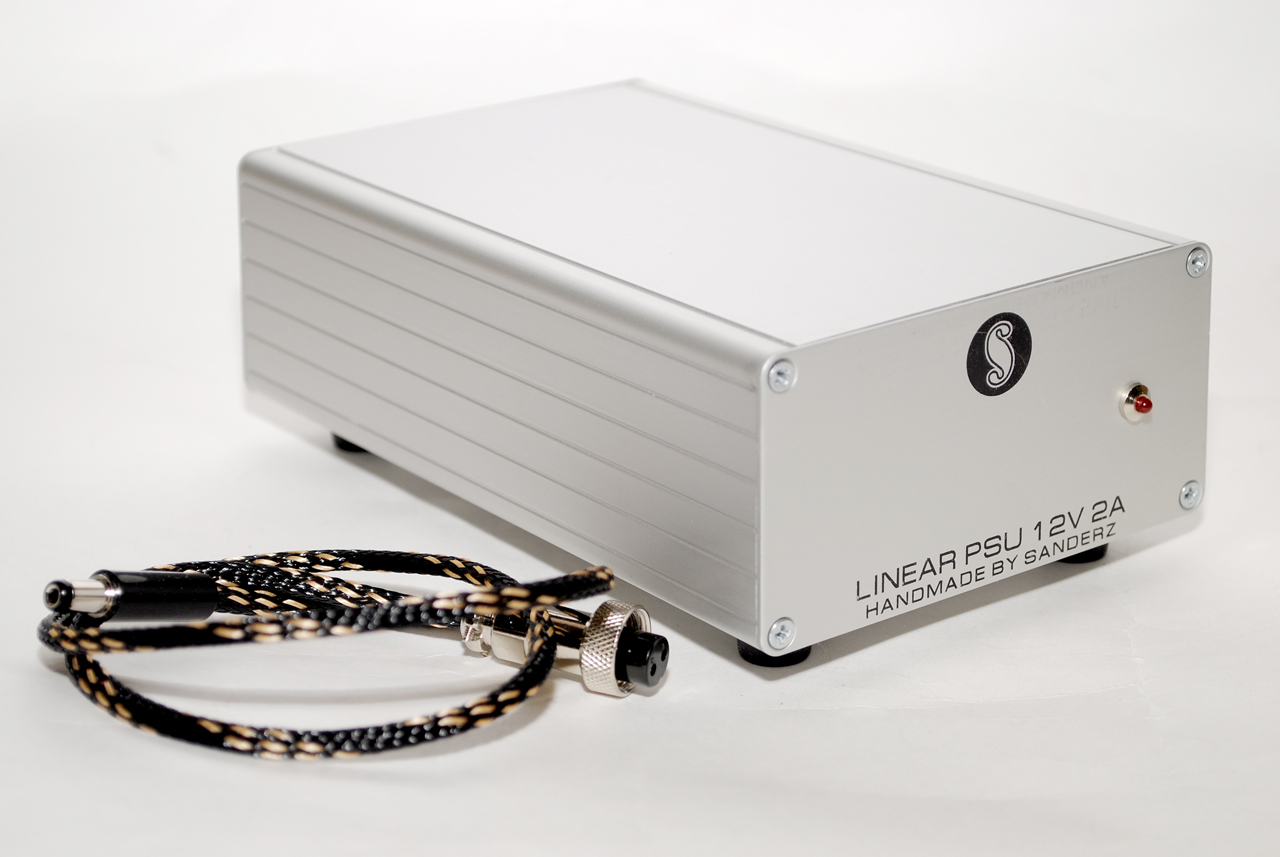

Блок питания 12В 2А отправился в Приморский край.

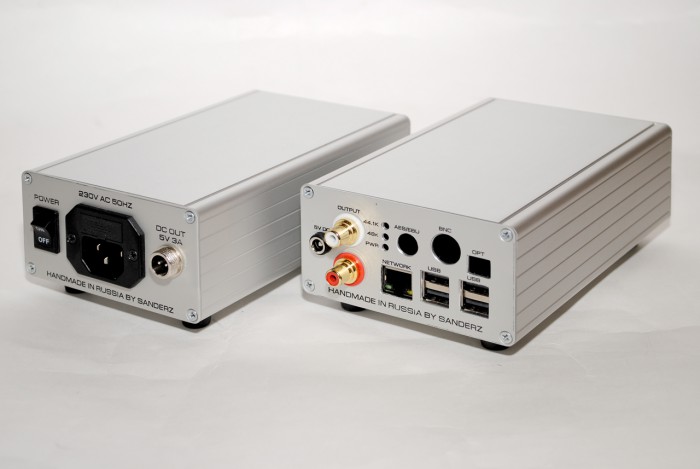

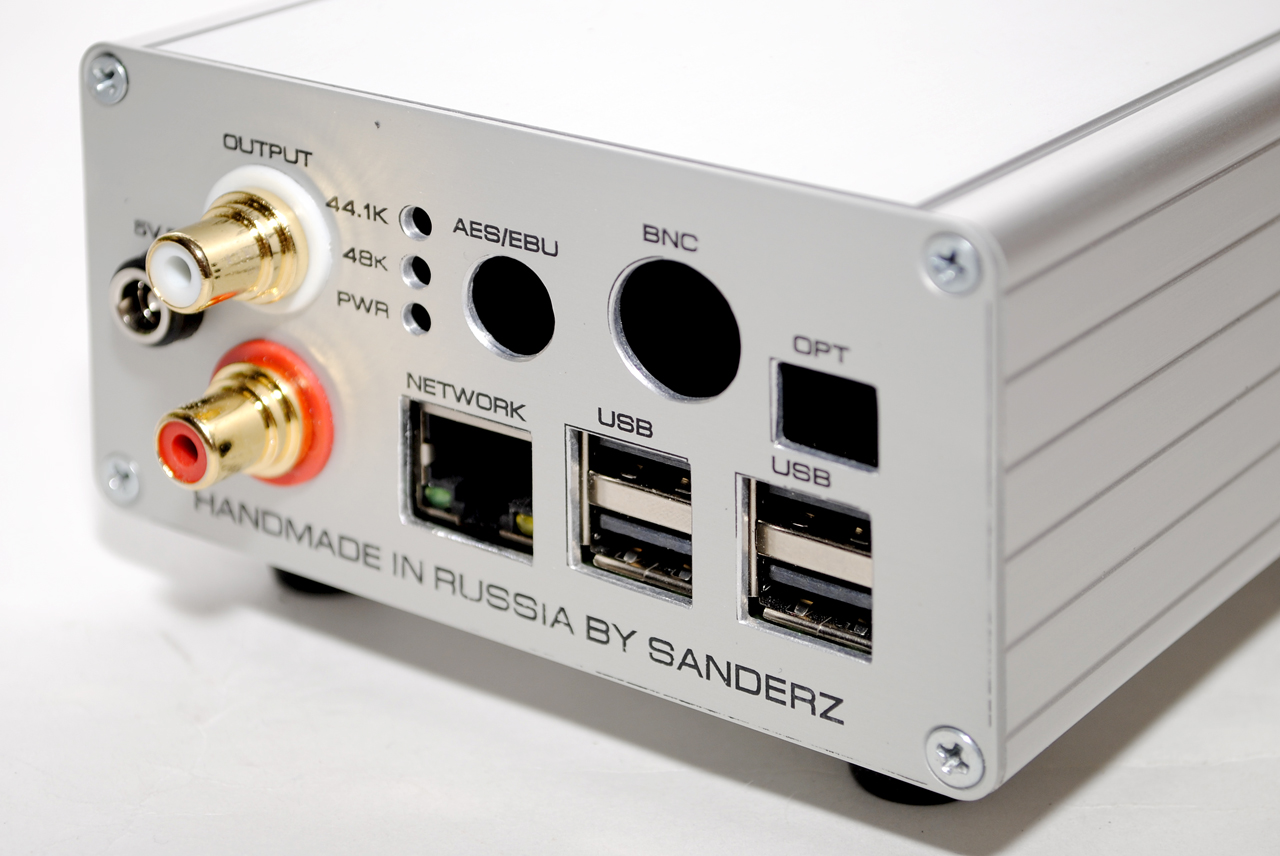

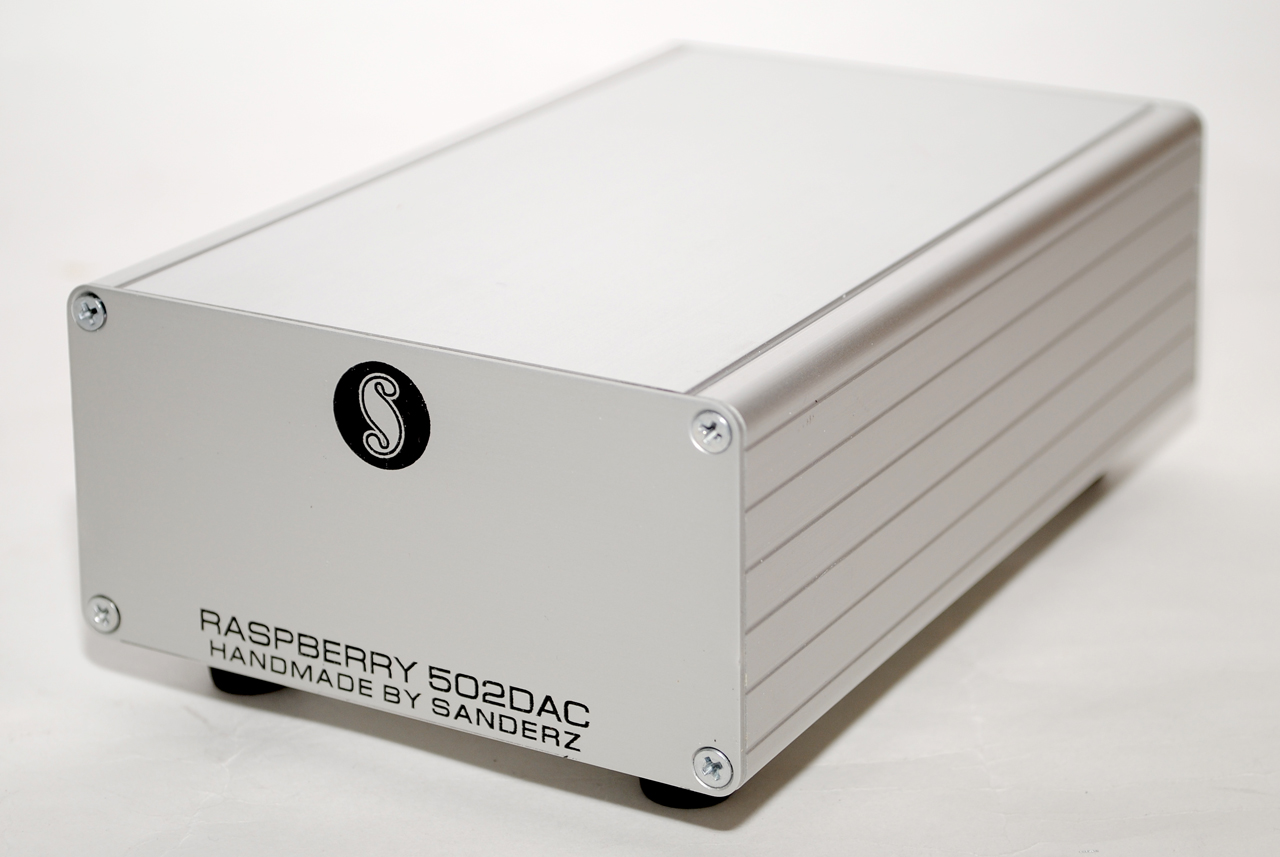

Блок питания 5В с корпусом для связки Paspberry/502DAC в едином оформлении.

Блок питания для конвертера Singxer SU-1 (5В 3А) в черном цвете.
