 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 25 фев 2017, 20:25
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 63
Откуда: Самара

На форуме с
Сообщений: 568
Его благодарили: 615

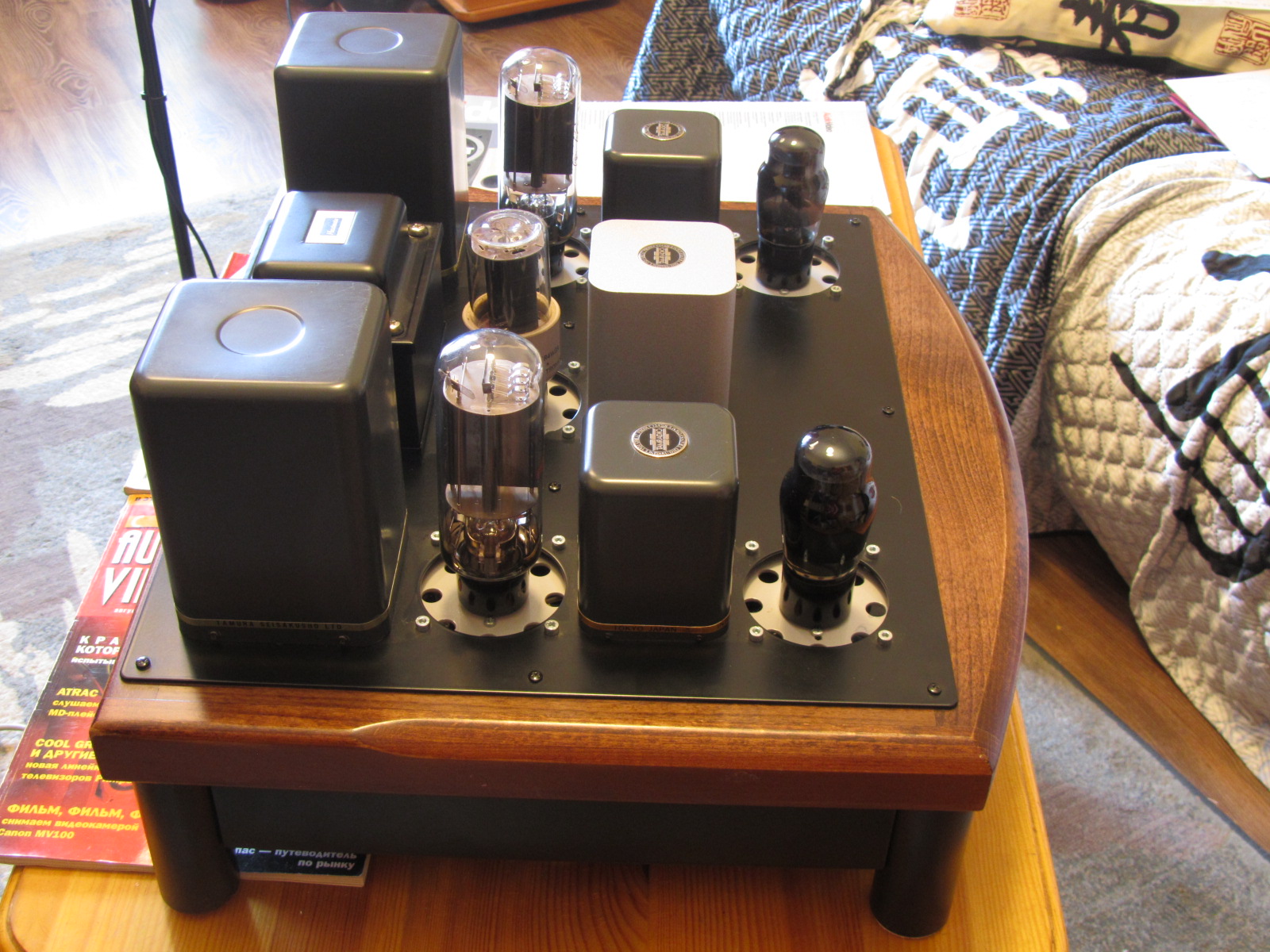

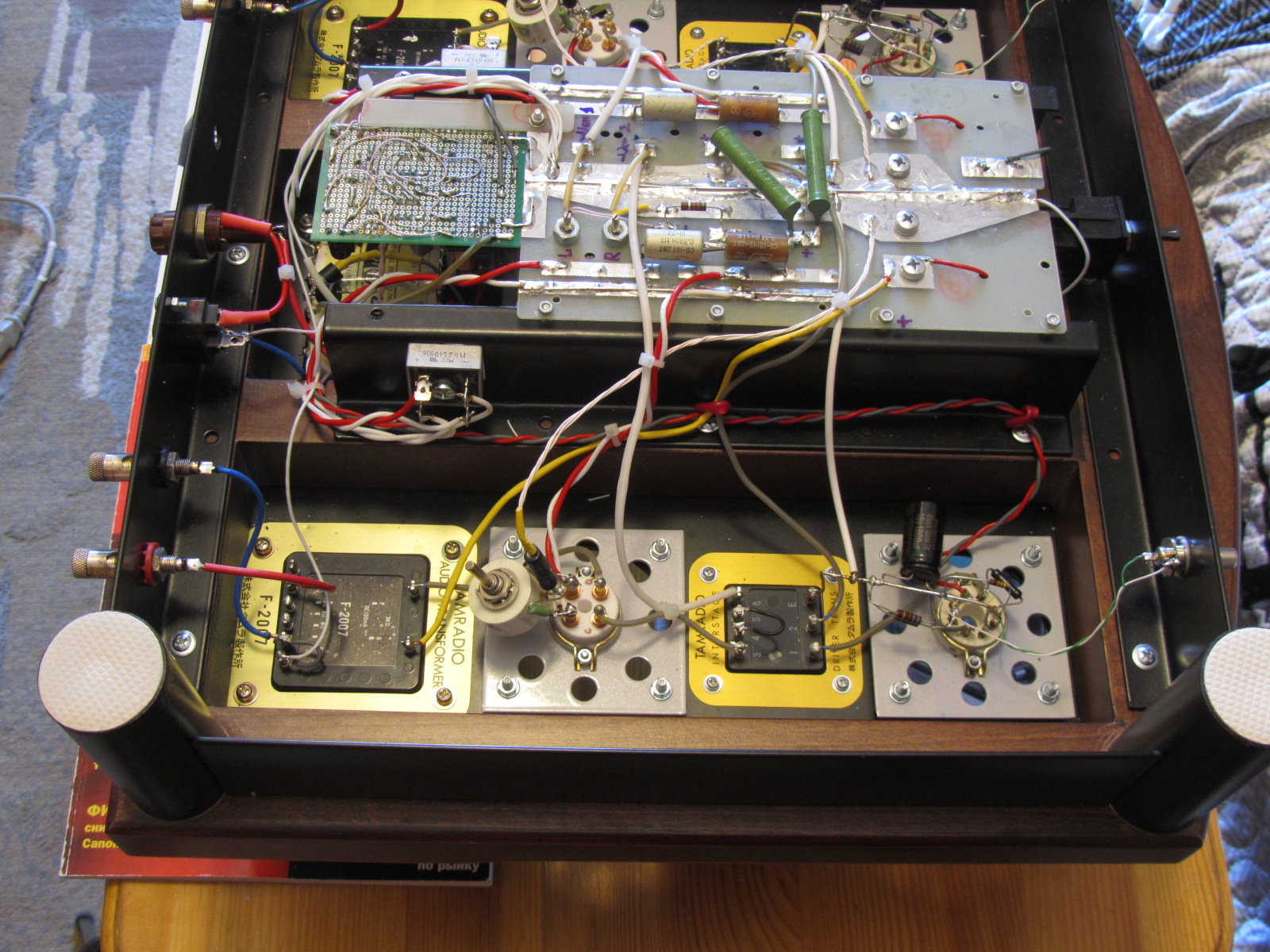

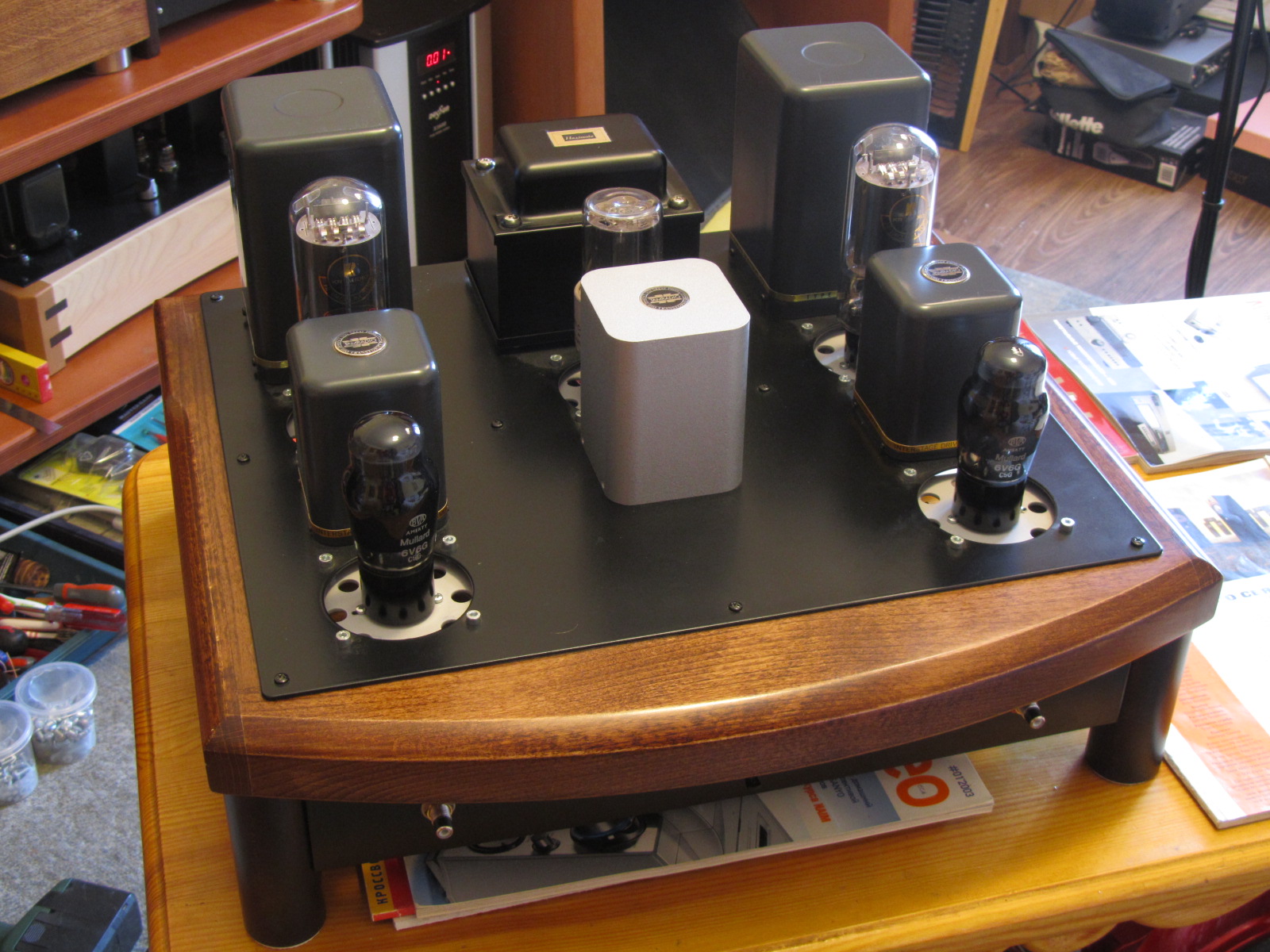

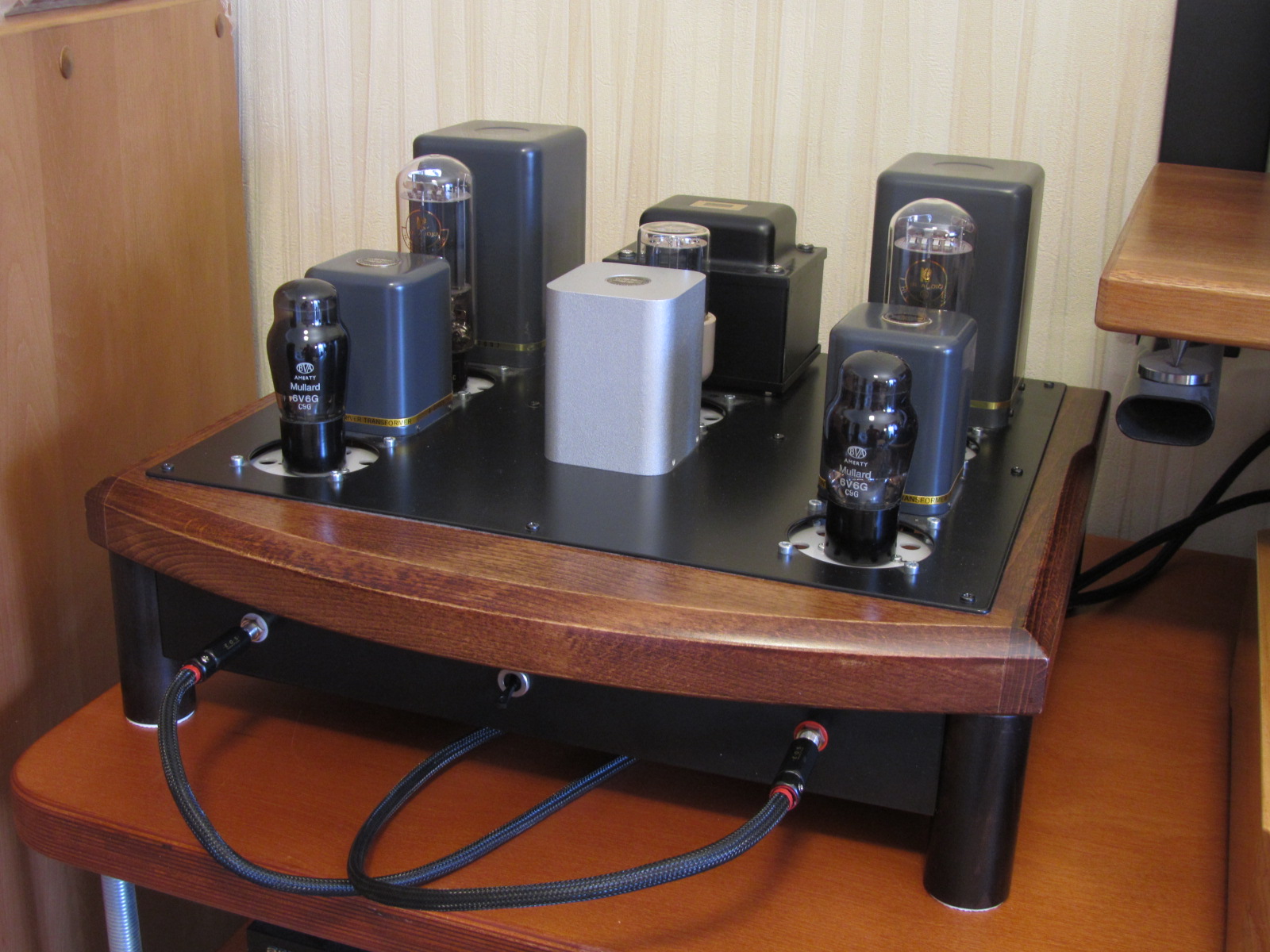

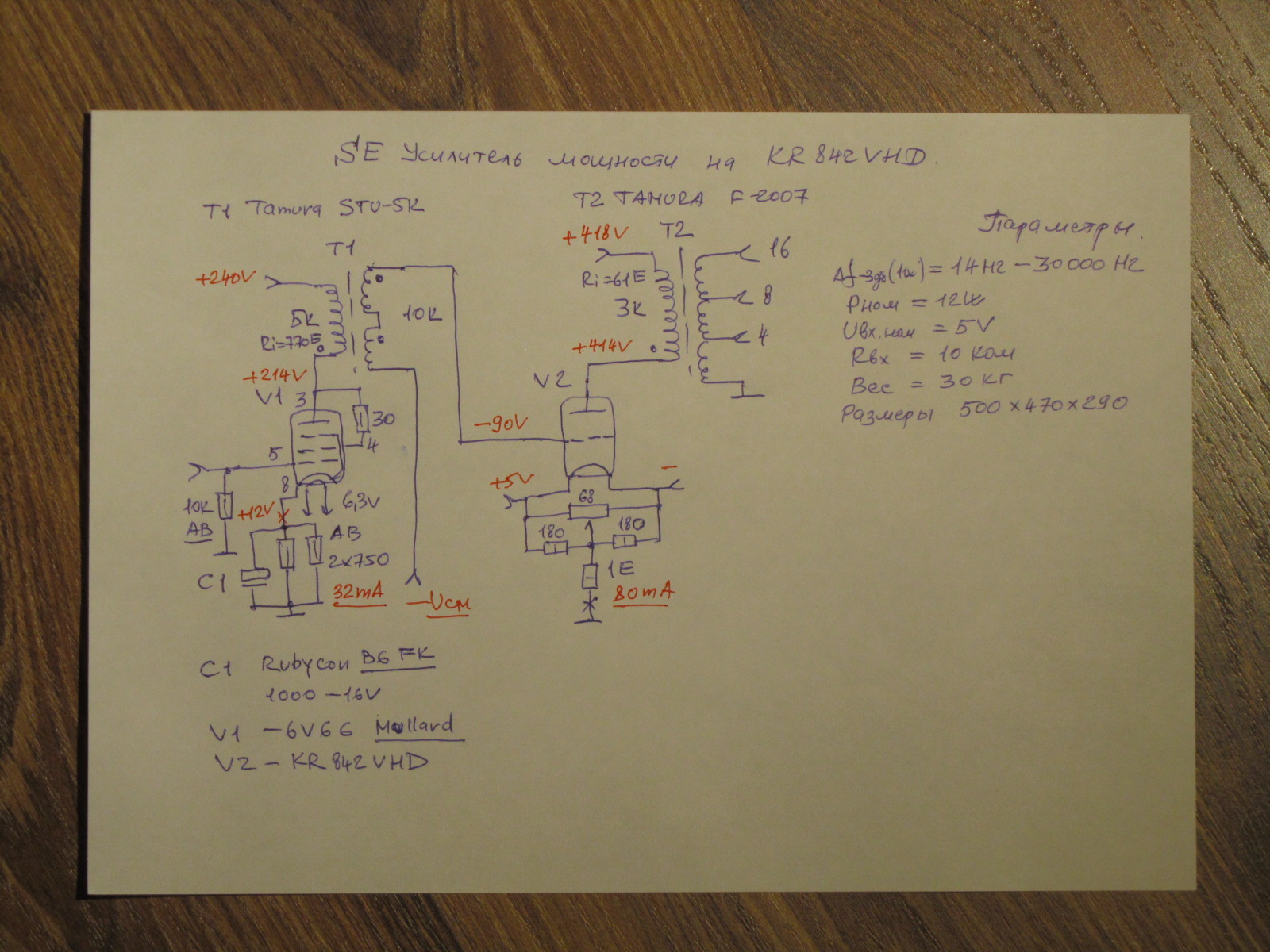

Пришло время сделать апгрейд моему усилу на тамуровских трансах...Сказано,сделано,пара выходных и вот ,что получилось... :cool: Шасси из массива бука 40 мм,Саша удачно на мой взгляд подобрал винтажный колор,Драйвера 6V6G Mullard в триоде конечно,у меня 6 пар 6V6 разных производителей и годов выпуска!Просто шикарная лампа!На выходе замечательная KR 842 VHD, как 300В,только мощнее,до 65 ватт на аноде... ;)Провода XLO и Kimber ,припой с серебром,разъемы AN серебро...Схемотехника примитивная,никаких конденсаторов и резисторов в цепях сигнала,две лампы и два транса! Шестой час работает,звучание очень ясное,детальное и завораживающее... :D Вот что можно получить на простых фирменных деталях...если вы хотите сделать гораздо лучше,то надо конечно моноблоки ваять и брать заказные трансы на железе М4...но это уже совсем другая история :2piv:


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 25 фев 2017, 20:51
Аватара пользователя

Возраст: 53
Откуда: Московская область

На форуме с
Сообщений: 10426
Его благодарили: 2086
Великолепно! :cool:

-----------------
Мы не должны позволять цифрам определять качество звука , как и химическому анализу быть арбитром вина
__________________________________________________________________________________ (Нельсон Пасс)


  Не в сети Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 25 фев 2017, 21:09
Администратор
Аватара пользователя
Имя: Алексей
Возраст: 40
Откуда: Москва

На форуме с
Сообщений: 5191
Его благодарили: 814

Сергей, каждое изделие - хоть в музей! :cool:

-----------------
There is no dark side of the moon really. Matter of fact it's all dark.


  Не в сети Профиль на discogs.com (откроется в новом окне) Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 25 фев 2017, 22:28
Аватара пользователя
Имя: паша
Откуда: Тамбов

На форуме с
Сообщений: 251
Его благодарили: 41
Просто шедевр руки у вас золотые. Сергей прошу прощения а сколько стоимость такой красоты, ну если на заказ.

-----------------
-Здесь всё без обмана


  Не в сети

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 07:19
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 58
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 3298
Его благодарили: 779
Сергей, поздравляю с очередным шедевром! :2piv:
Пара технических вопросов, чисто для ознакомления.

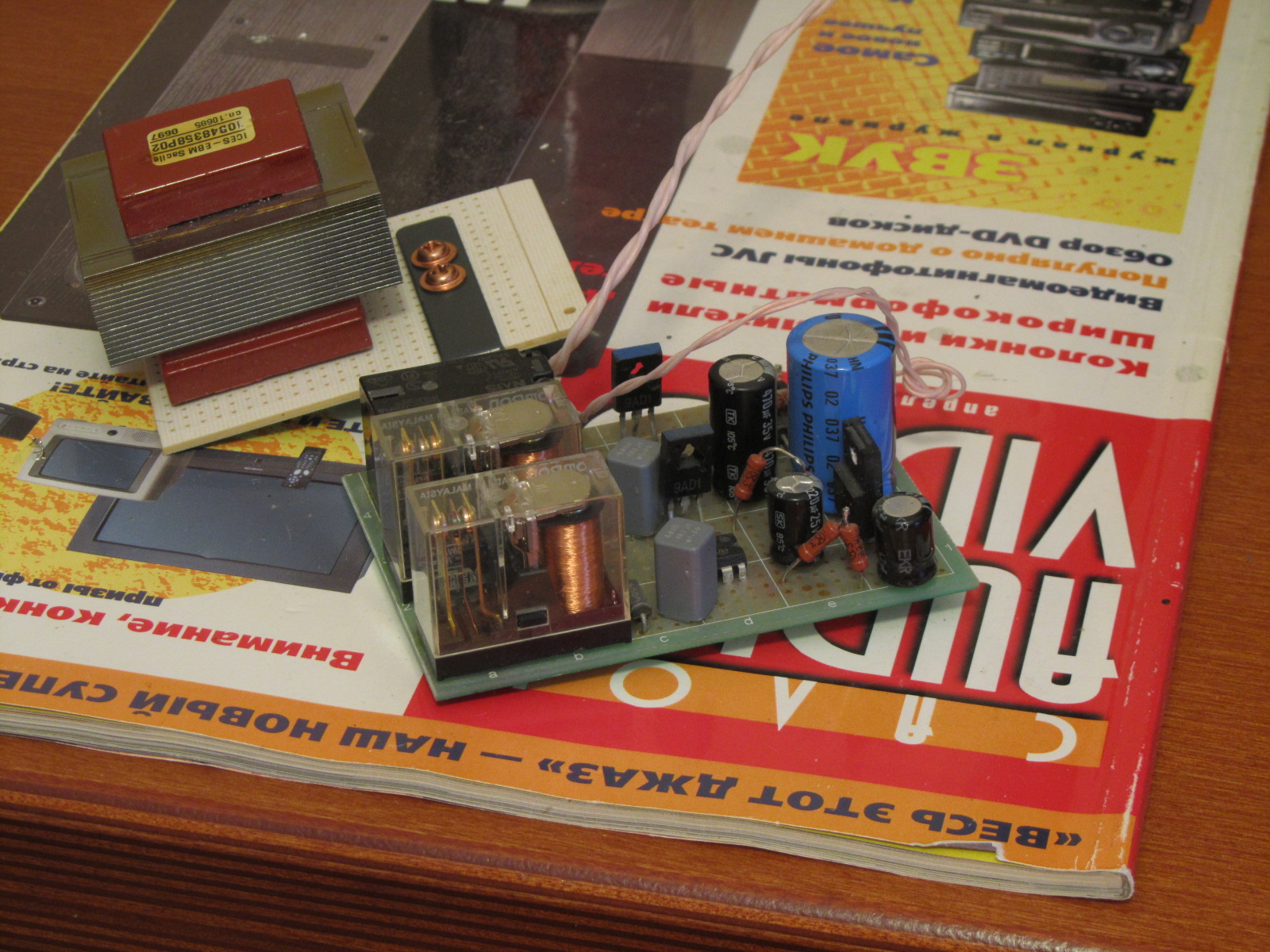

Думал, кенотрон, сам по себе, является правильной задержкой анодного, а у тебя ещё дополнительная схема задержки.
И ещё... диодные сборки на накал... ну никак не по феншую - мало того, что обычные, низкочастотные, так еще и не зашунтированы конденсаторами. Может оно, и излишне в цепях накала, но всё-таки...

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 08:04
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 63
Откуда: Самара

На форуме с
Сообщений: 568
Его благодарили: 615
Олег,прямонакальный кен мухой нагревается за 5-7 секунд...драйверу и выходной надо секунд 20-30 по хорошему... :)

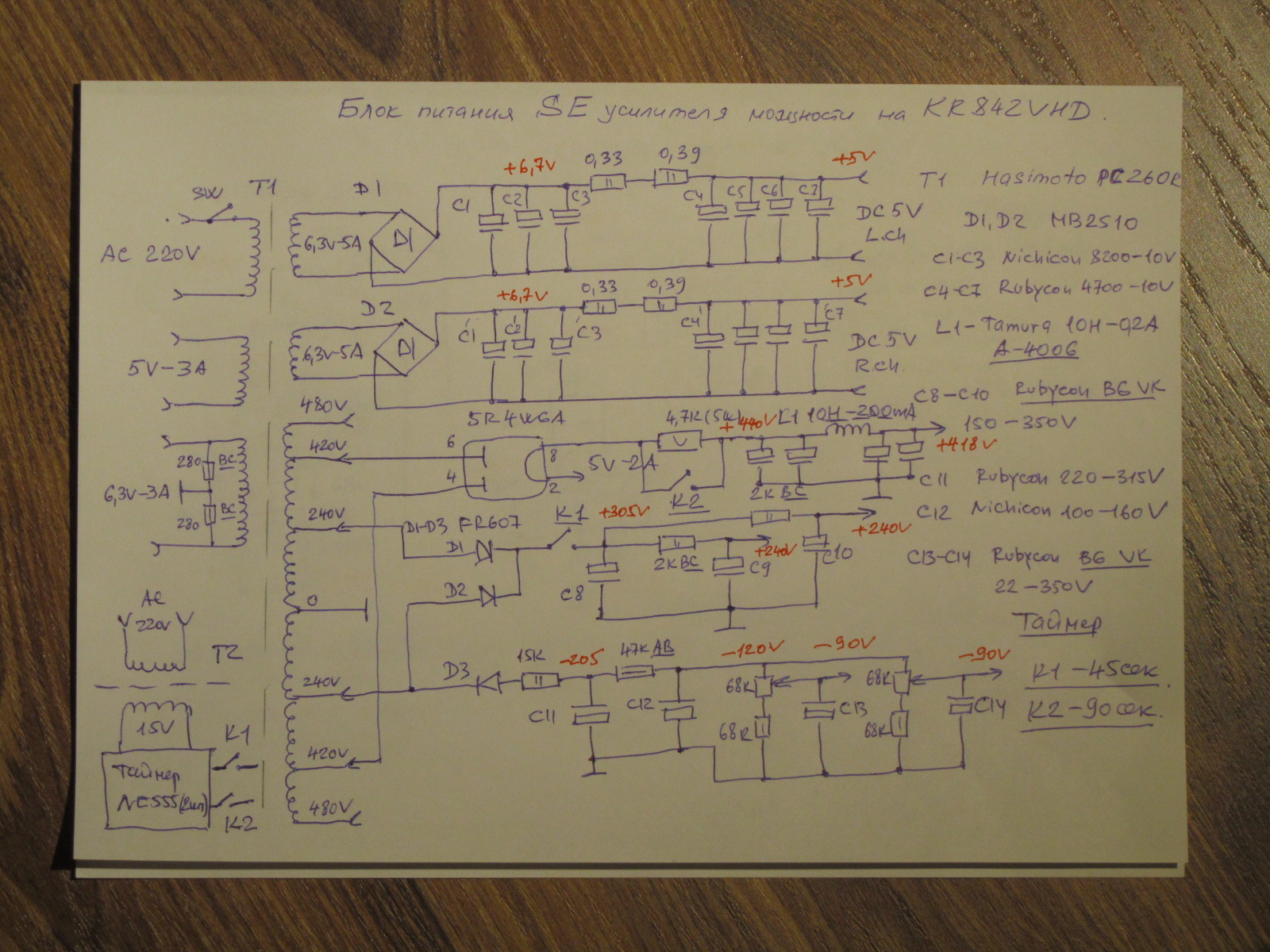

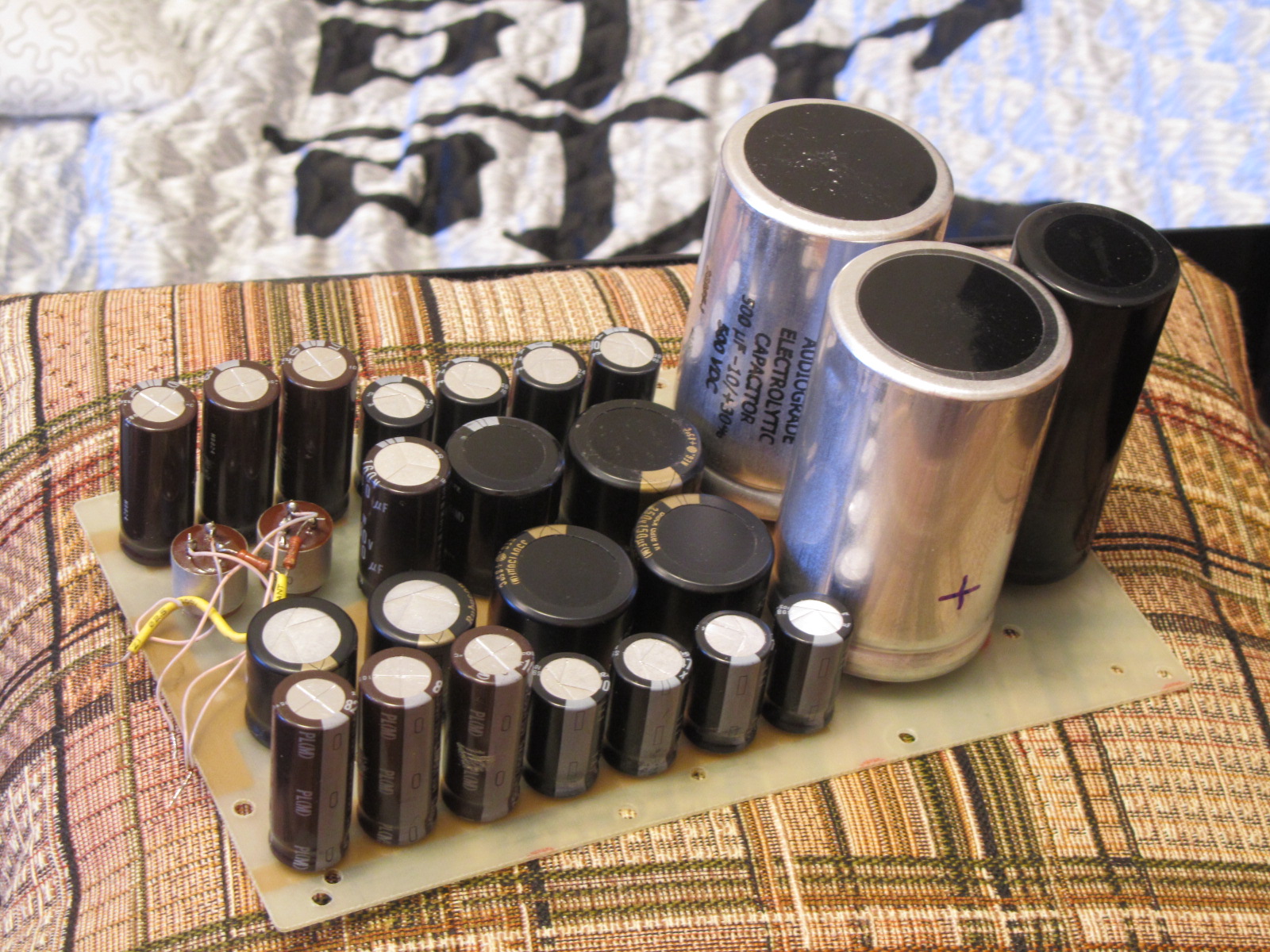

На накал использую мощные 25А нч мосты...далее CRC сглаживание....У Audio Note ваще на накал дешевые 7805 и ничего,паства в потолок писает... :shock: Стоимость можете сами прикинуть...вся комплектуха известная, плюс работа мастера...хорошее никогда не бывает дешевым :2piv:

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 08:45
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 58
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 3298
Его благодарили: 779
Сидоров СА писал(а):
На накал использую мощные 25А нч мосты...далее CRC сглаживание....У Audio Note ваще на накал дешевые 7805 и ничего,паства в потолок писает..

Но для борьбы с вч помехами, думаю, всё равно надо что-то прилепить, хотя бы хороших плёночных кондёров, или небольших дросселей, на худой конец - ферритовые кольца на проводах. Вч помеха из сети, она такая... Подлая и вездесущая. Да и коммутационные искажения нч диодов, неплохо бы загасить кондёрами им в параллель. Оно ж несложно, а эффект должно дать - в звуке мелочей не бывает. :)

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 08:59
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 58
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 3298
Его благодарили: 779
Кстати, и на смещении, и на питании первого каскада тоже ничего. Хотя бы КСО туда прилепить. Оно и по феншую, и по деньгам не напрягает. :2piv:

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 10:19
Аватара пользователя
Имя: Михаил
Возраст: 56
Откуда: Владивосток

На форуме с
Сообщений: 3403
Его благодарили: 1216
Конструктор пишет: Шестой час работает,звучание очень ясное,детальное и завораживающее.
Значит нет никаких ВЧ помех и искажений из сети и звук хороший.


  Не в сети Профиль на meshok.net (откроется в новом окне) Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 10:28
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 63
Откуда: Самара

На форуме с
Сообщений: 568
Его благодарили: 615
Bigman писал(а):
Кстати, и на смещении, и на питании первого каскада тоже ничего. Хотя бы КСО туда прилепить. Оно и по феншую, и по деньгам не напрягает. :2piv:

Олег,ставить КСО к BG VK.... :cry: Не кошерно,и потом ты забываешь,у меня по сети регенератор... :cool: Ну чтоб тебе спокойно спалось,поставлю кондеры к мосту... :2piv:

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель мощности на KR 842VHD
Непрочитанное сообщениеДобавлено: 26 фев 2017, 11:38
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 58
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 3298
Его благодарили: 779
Сидоров СА писал(а):
Ну чтоб тебе спокойно спалось,поставлю кондеры к мосту...

Спасибо, Сергей! :2piv: 8-)

-----------------
