Имею ЦАП по схеме AK4113 + SM5813 + PCM63P + выхлоп на транзисторах. Плата была куплена на Ебау. Вход - коаксиал, выход - аналог стерео. Работает неплохо, подключен по коаксиалу через XMOS конвертор к компьютеру. Возникла идея спрямить тракт преобразования сигнала путем исключения SPDIF. Заказал плату XMOS , имеющую I2S выход, хочу подключить к ЦАПу в обход AK4113 непосредственно к ЦФ SM5813 т.о. исключая двойное преобразование I2S - SPDIF _I2S. Нет ли подводных камней в этой с виду простой комбинации? |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 11:50 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic писал(а): Заказал плату XMOS , имеющую I2S выход, хочу подключить к ЦАПу в обход AK4113 непосредственно к ЦФ SM5813 т.о. исключая двойное преобразование I2S - SPDIF _I2S. Ничего не понятно, что хочешь. Хочешь ЦАП подключить по шине I2S к компу? Или к СД проигрывателю? |
|
| Автор: | Pracktic [ 19 июн 2014, 11:57 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Радиолюбитель писал(а): Pracktic писал(а): Заказал плату XMOS , имеющую I2S выход, хочу подключить к ЦАПу в обход AK4113 непосредственно к ЦФ SM5813 т.о. исключая двойное преобразование I2S - SPDIF _I2S. Ничего не понятно, что хочешь. Хочешь ЦАП подключить по шине I2S к компу? Или к СД проигрывателю? ЦАП хочу подключить по I2S к конвертору XMOS , который подключен к компу по USB и имеет на выходе I2S . |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 12:40 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic писал(а): ЦАП хочу подключить по I2S к конвертору XMOS , который подключен к компу по USB и имеет на выходе I2S . Блин, ну ты ничего же не выигрываешь от этого. Просто он преобразователь USB на I2S, заменяешь на другой. Зачем? Чем не угодил AK4113? Лучше уж тогда цифровой фильтр может выкинуть? А так кол-во преобразований не меняется. Может я не так понял? |
|
| Автор: | Pracktic [ 19 июн 2014, 14:35 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Радиолюбитель писал(а): Pracktic писал(а): ЦАП хочу подключить по I2S к конвертору XMOS , который подключен к компу по USB и имеет на выходе I2S . Блин, ну ты ничего же не выигрываешь от этого. Просто он преобразователь USB на I2S, заменяешь на другой. Зачем? Чем не угодил AK4113? Лучше уж тогда цифровой фильтр может выкинуть? А так кол-во преобразований не меняется. Может я не так понял? Возможно , я сам чего-то не догоняю. Еще раз обозначу схему подключения. На данный момент она такова : комп USB - XMOS конвертор USB\SPDIF - ЦАП. При этом в конверторе происходит преобразование I2S\SPDIF , а затем в ЦАПе наоборот SPDIF\I2S. Конвертор имеет 2 выхода: SPDIF (коаксиал) и I2S (4-х проводная шина) В предполагаемом варианте схема будет такой : комп USB - конвертор XMOS I2S - микросхема ЦАП |
|
| Автор: | folk [ 19 июн 2014, 14:39 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
XMOS какую частоту выдает на шине MCLK ? |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 14:40 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic писал(а): В предполагаемом варианте схема будет такой : комп USB - конвертор XMOS I2S - микросхема ЦАП Ну тогда тебе этот конвертер XMOS I2S надо прямо на РСМ63 подключить по I2S. Прямее не придумаешь. Или ЦФ обязательно нужен? |
|
| Автор: | Pracktic [ 19 июн 2014, 15:04 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
folk писал(а): XMOS какую частоту выдает на шине MCLK ? Не знаю, я пока только начинаю разбираться в тонкостях ЦАПостроения. На плате конвертора стоит микросхема XMOS и три кварца, а как узнать частоту MCLK - не знаю. А что это имеет значение лри стыковке с PCM63 ? На плате ЦАПа кварц на 24 МГЦ |
|
| Автор: | Pracktic [ 19 июн 2014, 15:10 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Радиолюбитель писал(а): Pracktic писал(а): В предполагаемом варианте схема будет такой : комп USB - конвертор XMOS I2S - микросхема ЦАП Ну тогда тебе этот конвертер XMOS I2S надо прямо на РСМ63 подключить по I2S. Прямее не придумаешь. Или ЦФ обязательно нужен? На плате предусмотрен режим NOS я пробовал, высокие какие-то резкие мне показались. |
|
| Автор: | folk [ 19 июн 2014, 18:13 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Вроде сам дак поддерживает мастерклок до 25 мгц. |
|
| Автор: | bighill [ 20 июн 2014, 00:14 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic Хм, слишком мало информации, думаю, сразу Вы ответа не получите. Конечно, сделать можно. Но прежде всего нужно знать, для каких форматов Вы собираетесь использовать эту связку. Если только для СД рипов, то, скорее всего, просто. Для “тяжёлых” форматов придётся “попотеть” . И , второй вопрос, Вы планируете использовать будущий девайс как универсальный? Те использовать его для транспорта и в связке с РС. Начать нужно с выяснения MCLK. Вы писали про 3 кварцевых генератора на плате конвертера. Нужно знать их частоты. Скорее всего 2 – для поддержки обеих частотных сеток. Третий – либо для шины УСБ либо для тактирования самого чипа. Понятно, что схем нет, но полезны буду хотя бы фотографии конвертера и ЦАПа PS Мне понравился набор Вашего ЦАПа АК4113 – чип, сделанный с заботой о пользователе (возможность конфигурирование по SPI или вручную, и также плюс – до 6-ти входов) РСМ63 – я сторонник классических ЦАПов SM5813 – а вот этот ЦФ я , к сожалению, не знаю. Пользовался SM5842. |
|
| Автор: | folk [ 20 июн 2014, 07:38 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Павел! Заходите в гости если что, есть цифровой осцилл, можно померить и просмотреть все сигналы
|
|
| Автор: | Pracktic [ 20 июн 2014, 09:51 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
folk писал(а): Павел! Заходите в гости если что, есть цифровой осцилл, можно померить и просмотреть все сигналы Спасибо за приглашение, обязательно воспользуюсь. |
|
| Автор: | Pracktic [ 18 сен 2014, 22:12 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
bighill был вынужденный перерыв.Вот схема цапа Вложение:
|
|
| Автор: | Pracktic [ 18 сен 2014, 22:28 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
НА XMOS плате 3 кварца 13, 22, 24 МГц На плате Цапа 1 кварц на 24 МГц Пробовал подключить сигналы DATA, BCK, MCK, LRCK, GND с XMOS на вход ЦФ SM5813 - на вых ЦАПа треск. |
|
| Автор: | Aleksey [ 18 сен 2014, 23:27 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic писал(а): Вот схема цапа Вложение: Schematic DAC PCM63 2.0 OS-NOS-ver2.doc Во блин, даже подстройка PCM63 имеется? Или это только на картинке? |
|
| Автор: | Pracktic [ 20 сен 2014, 08:29 ] | |||
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P | |||

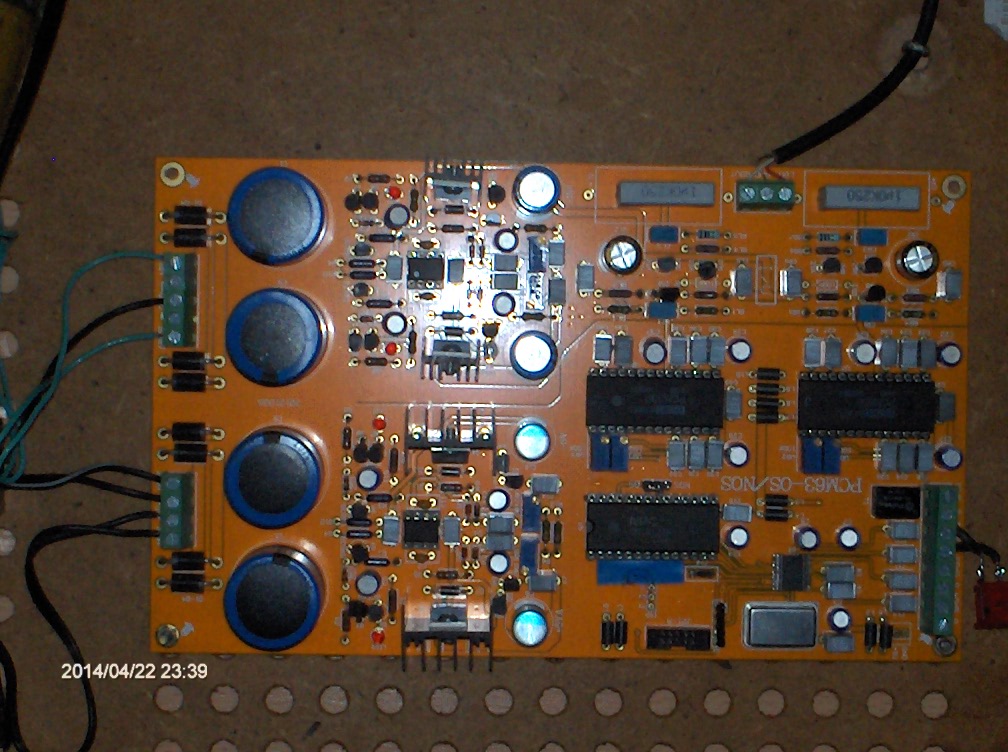

Aleksey писал(а): Pracktic писал(а): Вот схема цапа Вложение: Вложение Schematic DAC PCM63 2.0 OS-NOS-ver2.doc больше недоступно Во блин, даже подстройка PCM63 имеется? Или это только на картинке? Девайс точно соответствует схеме, фото платы( см вложение)
|
||||
| Автор: | Aleksey [ 20 сен 2014, 15:49 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic писал(а): Девайс точно соответствует схеме, фото платы( см вложение) Ох.... круто! Только думается мне что вряд ли настраивали. |
|
| Автор: | Pracktic [ 20 сен 2014, 17:15 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Aleksey писал(а): Pracktic писал(а): Девайс точно соответствует схеме, фото платы( см вложение) Ох.... круто! Только думается мне что вряд ли настраивали. Я бы сам понастраивал, только не знаю , что они регулируют. Кто знает, отзовитесь. |
|
| Автор: | Aleksey [ 20 сен 2014, 19:31 ] |
| Заголовок сообщения: | Апгрейд ЦАПа на PCM63P |
Pracktic писал(а): Я бы сам понастраивал, только не знаю , что они регулируют. Кто знает, отзовитесь. Не стОит этого делать. |
|
